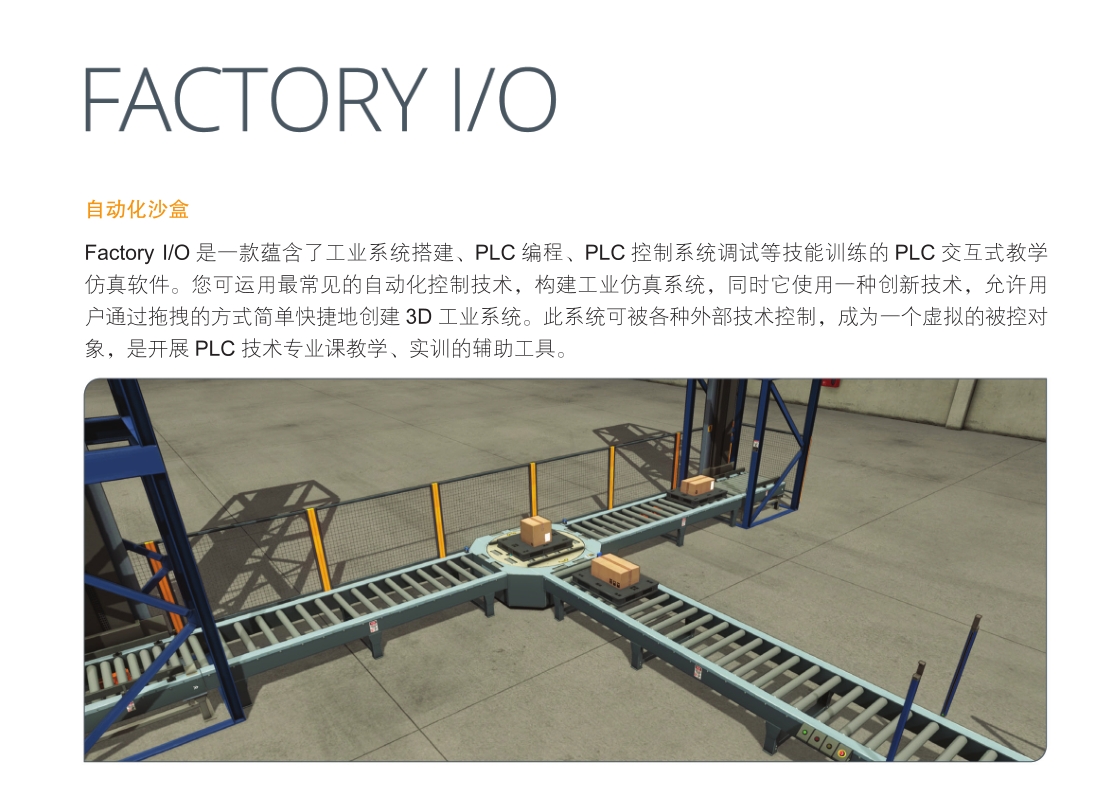

FactoryIO 高位码垛 仿真实验程序 使用西门子1500PLC博图V16，使用梯形图和简单的SCL语言混合编程，通俗易懂，流程清晰，写有详细注释，起到抛砖引玉的作用，比较适合有动手能力的入门初学者。 内容清单： 1、FactoryIO中文说明书+场景模型文件 2、博图V16PLC程序(源码)。 程序实现功能： 1、生产纸箱和生产托盘最大效率运行 2、当满垛之后自动出库 3、可以在运行中改变满垛层数

最近在车间折腾了个有意思的玩意儿——基于FactoryIO的高位码垛仿真系统。用的西门子S7-1500 PLC搭配博图V16，尝试了梯形图与SCL的混合编程方案。这套方案特别适合刚入坑工控的小伙伴练手，咱们直接上干货。

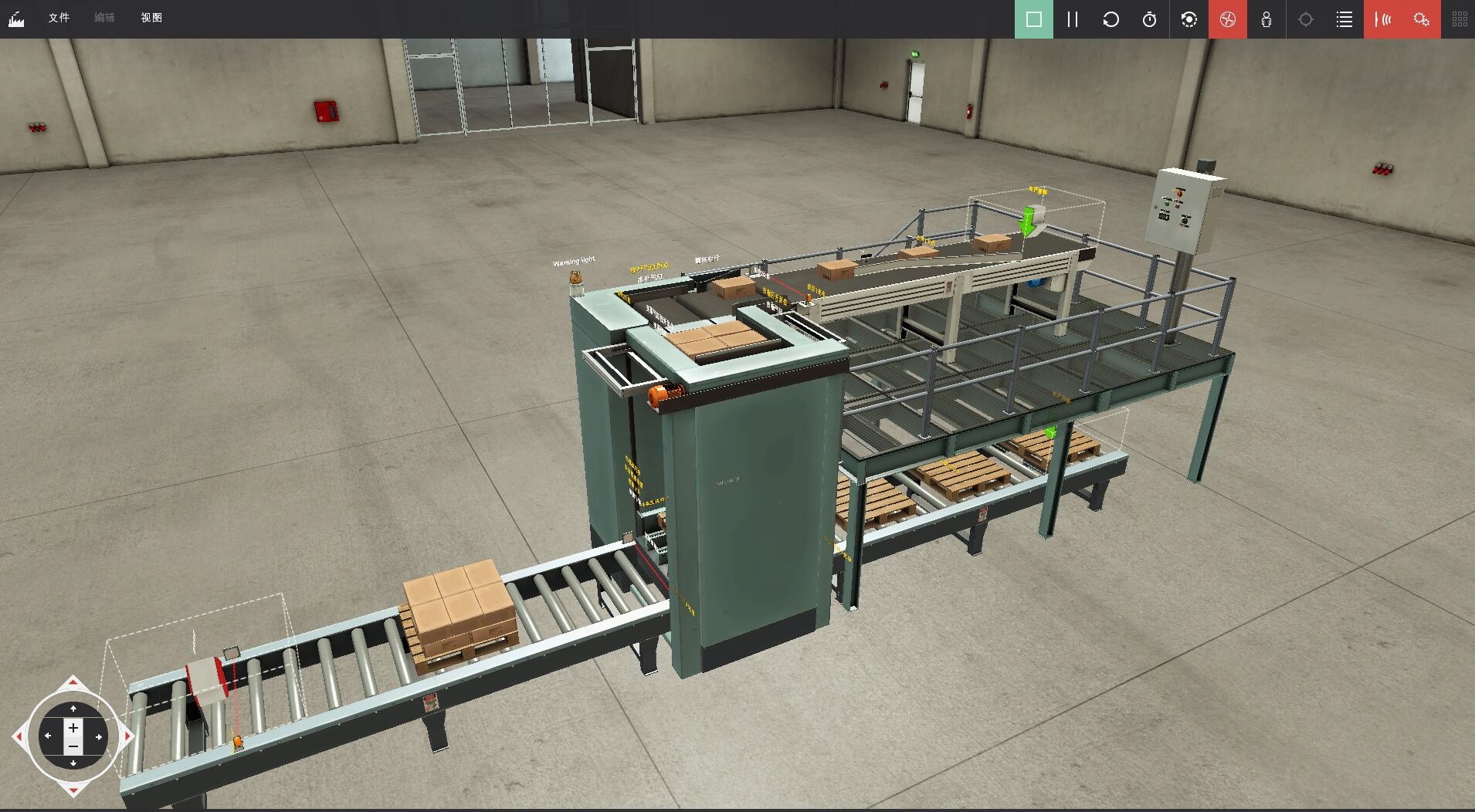

!码垛场景示意图

场景搭建三板斧

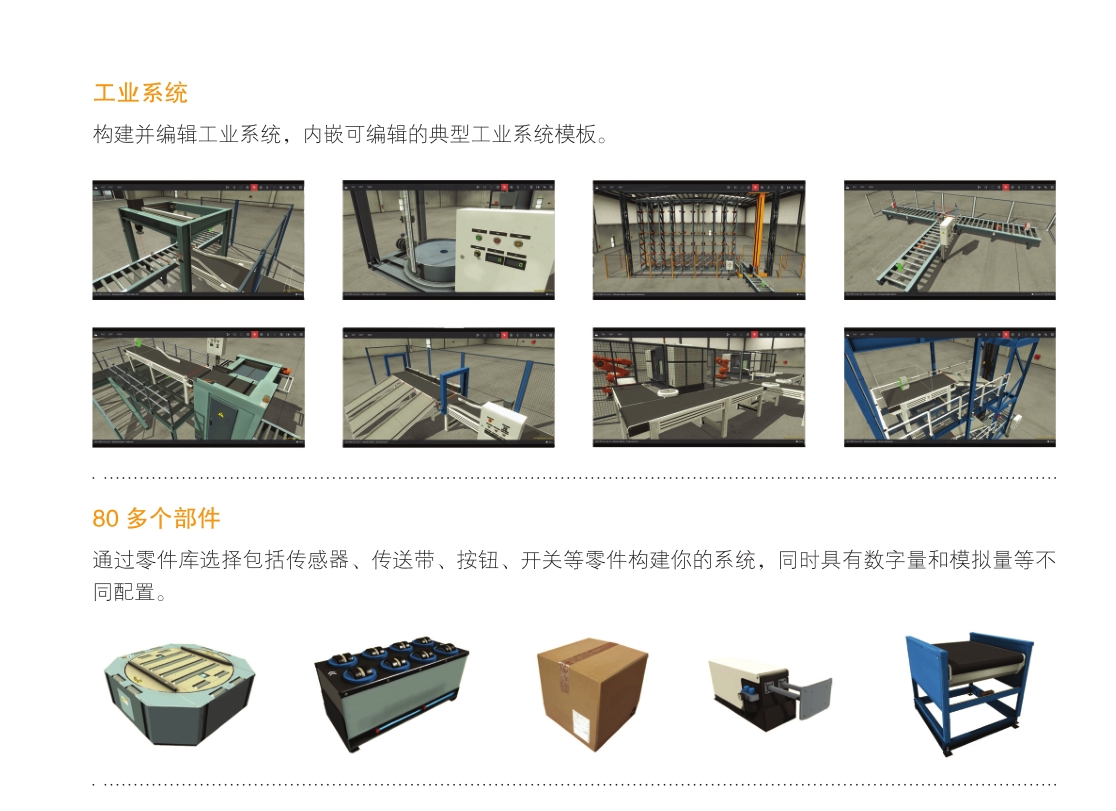

1. FactoryIO里选配了高位码垛专用场景（需要场景文件的私我）

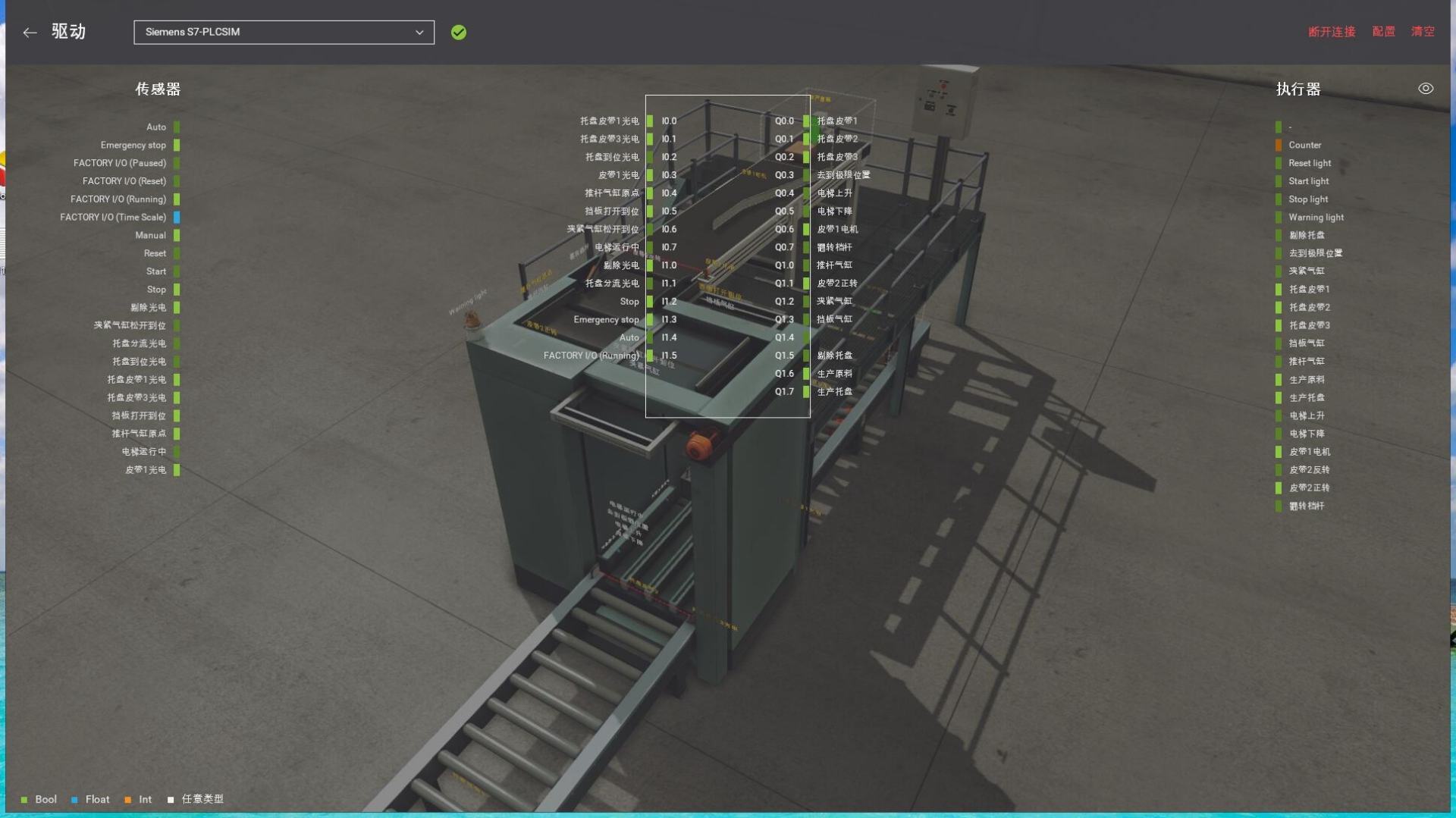

2. 配置好输送带、升降机、机械手等设备的I/O映射

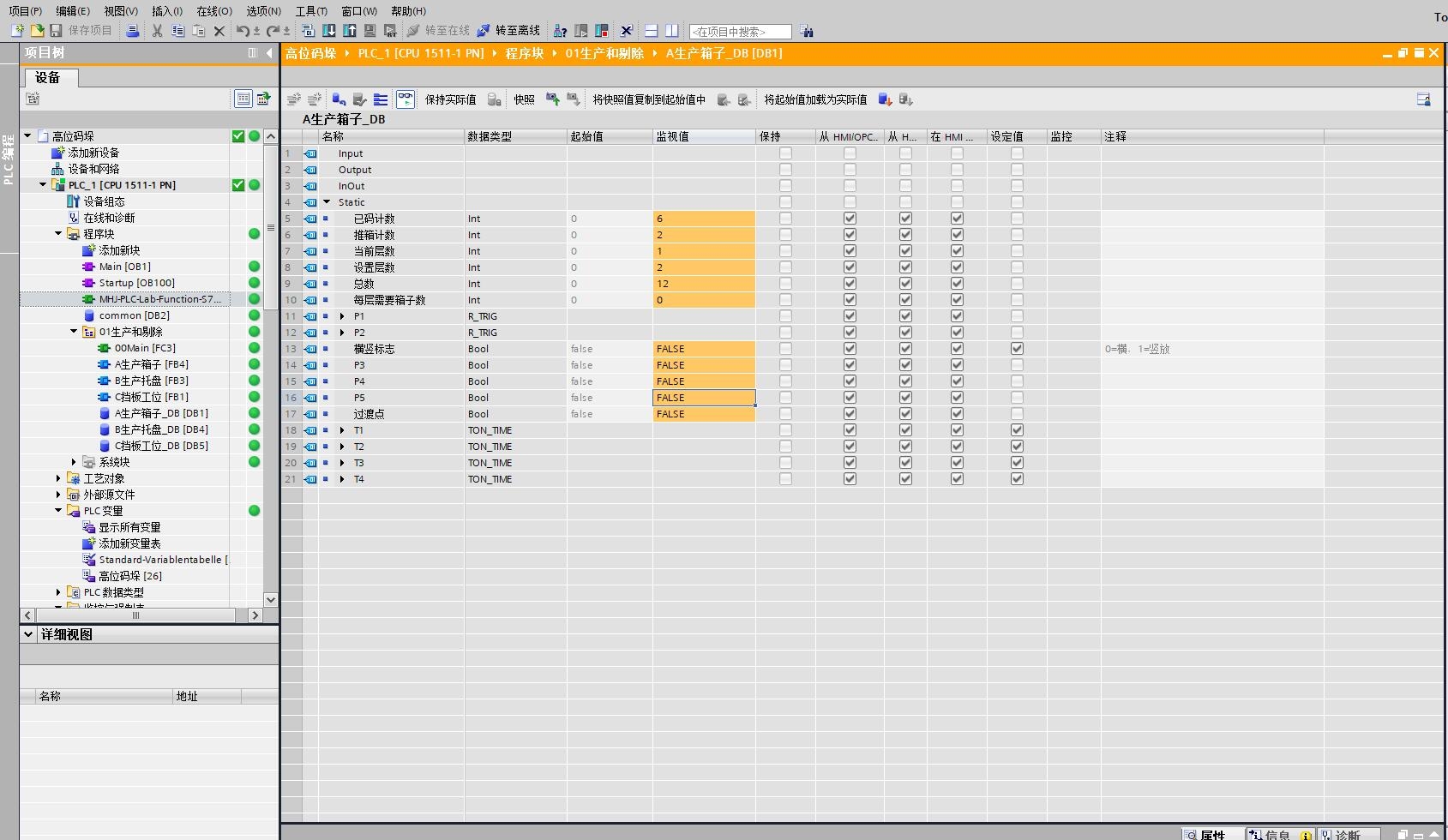

3. PLC里新建"Palletizing"DB块，核心变量如下：

// 数据块结构体
STRUCT
    CurrentLayer : INT;        // 当前堆叠层数
    MaxLayers : INT := 6;      // 最大层数（可运行时修改）
    BoxCounter : INT;          // 纸箱计数器
    PalletReady : BOOL;         // 托盘就绪信号
    EmergencyStop : BOOL;       // 急停信号
END_STRUCT

程序架构设计

主程序采用"流水线式"结构，梯形图负责设备控制，SCL处理逻辑运算。这种组合既保持了传统逻辑的可读性，又实现了复杂计算的高效处理。

核心控制逻辑流程图：

[启动检测] → [托盘生成] → [纸箱排列] → [层数判断] → [满垛处理]

代码关键点解析

1. 主循环控制（梯形图）

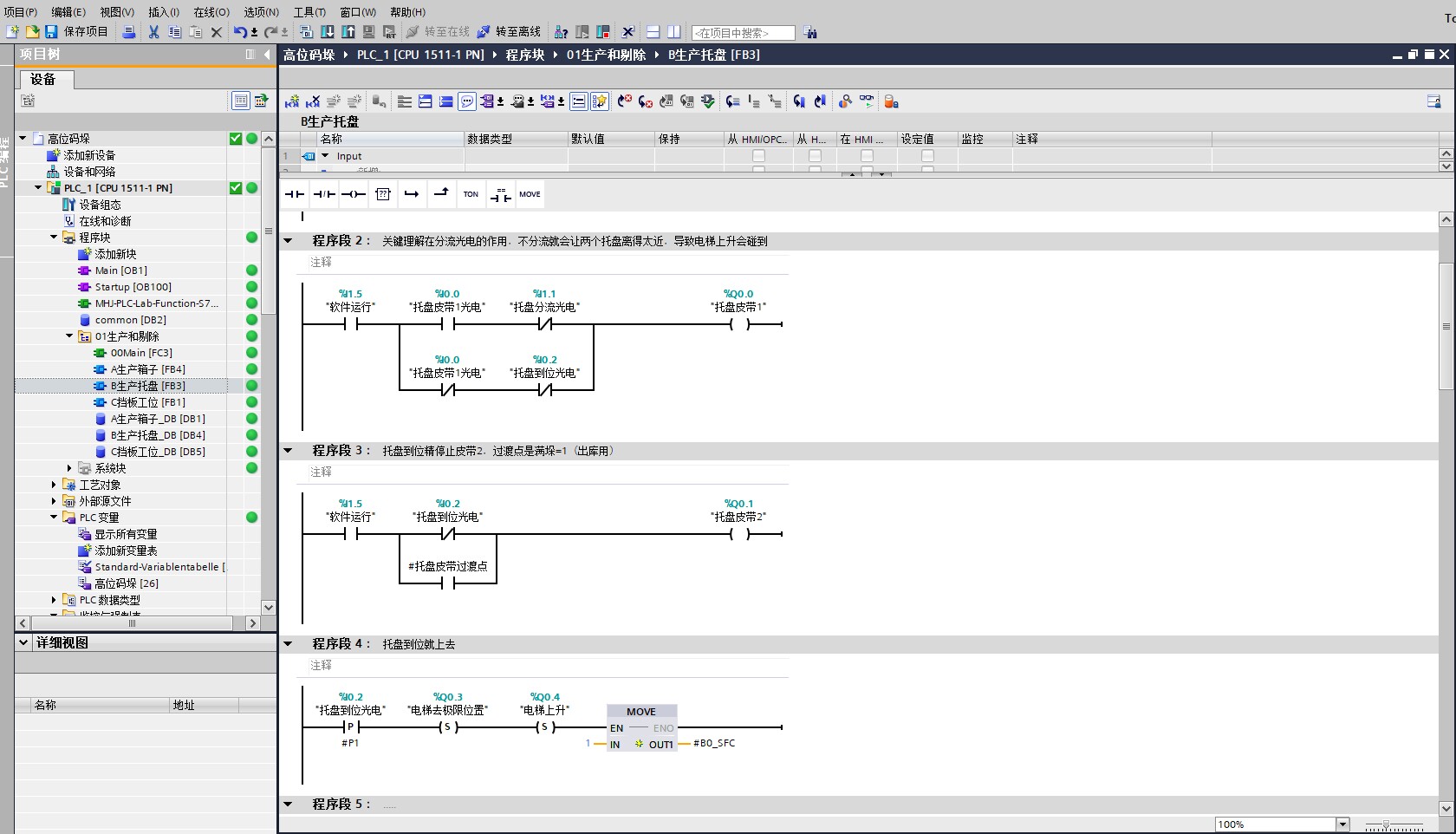

!主程序梯形图

图中M0.0是系统运行标志，通过SCL代码动态控制。注意看T1定时器的巧妙用法——用50ms的周期脉冲来维持流水线节奏。

2. 计数器复位机制

// SCL代码片段
IF "Palletizing".CurrentLayer >= "Palletizing".MaxLayers THEN
    "Palletizing".BoxCounter := 0;
    "Palletizing".CurrentLayer := 0;
    // 触发垛板移出信号
    "Outputs".PalletOut := 1;
END_IF;

这段代码实现了满垛后的自动复位，注意变量比较用GEQ指令而非EQU，避免层数设置突变导致的逻辑错误。

3. 动态层数修改

// HMI输入处理
IF "HMI".LayerSet <> "Palletizing".MaxLayers THEN
    // 新层数必须大于当前已堆层数
    IF "HMI".LayerSet > "Palletizing".CurrentLayer THEN
        "Palletizing".MaxLayers := "HMI".LayerSet;
    END_IF;
END_IF;

运行时修改层数的秘诀在这里：通过判断设定值是否大于当前层数，避免中途减小层数导致逻辑混乱。

调试踩坑实录

• 纸箱定位飘移：调整了光电开关的检测延时，在OB35循环中断中添加了0.2s滤波
• 层数计数异常：发现是机械手到位信号有抖动，在SCL代码中增加了上升沿检测
• 急停复位失效：重新规划了FC106安全功能块的调用顺序

性能优化建议

• 在FB501中实现双缓冲机制：当前垛板处理时，下一垛板已经开始准备
• 使用SCL的ARRAY数据类型存储历史垛板信息
• 通过MOV指令预加载下一个托盘的坐标数据

这个项目最有趣的地方在于，用最基础的指令实现了柔性化生产控制。建议初学者先吃透这个框架，再尝试添加视觉检测、异常处理等高级功能。代码已打包上传（含详细注释），需要源码的工友记得三连后私信我~
