HCIP学习14 MSTP+VRRP + 链路聚合 + OSPF+DHCP 综合实验

实验拓扑配置摘要本实验构建了一个包含边界路由器、核心交换机、汇聚交换机和接入交换机的多层网络架构。通过VLAN划分实现生产一部(VLAN10)和二部(VLAN20)的网络隔离，采用链路聚合(Eth-Trunk)提升HJ-1与HJ-2间的带宽冗余。MSTP多实例配置实现VLAN10和VLAN20流量的分流，HJ-1和HJ-2分别作为主根桥。VRRP网关冗余确保业务连续性，主备网关配置上行链路监控和

徒花

806人浏览 · 2026-04-14 21:00:00

徒花 · 2026-04-14 21:00:00 发布

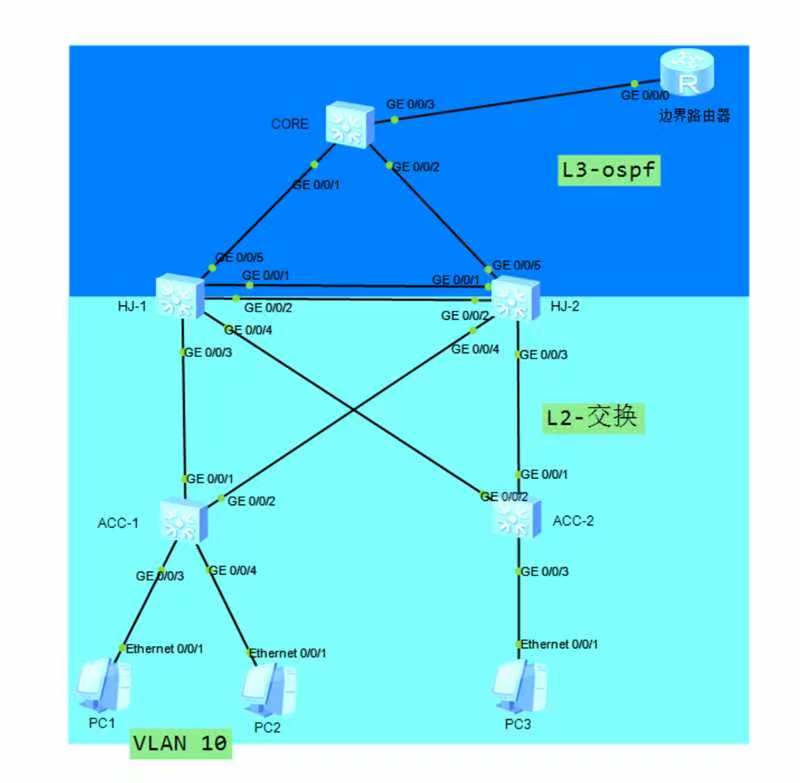

实验拓扑

实验设备

设备类型	设备名称	型号	数量	用途
路由器	边界路由器	AR2220	1	模拟互联网出口
核心交换机	CORE	S5700	1	核心转发
汇聚交换机	HJ-1、HJ-2	S5700	2	汇聚层，MSTP 根桥、VRRP 网关
接入交换机	ACC-1、ACC-2	S5700	2	接入层，连接终端
终端 PC	PC1、PC2、PC3	Windows 10	3	测试终端

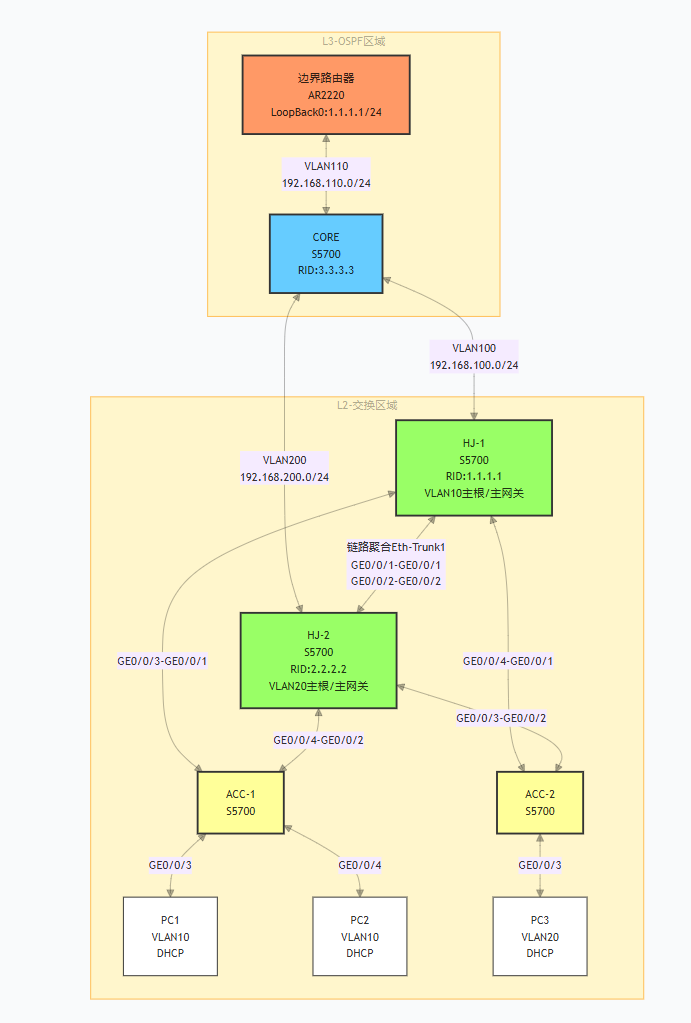

拓扑结构

拓扑链路与接口连接表

本端设备	本端接口	对端设备	对端接口	链路类型	说明
边界路由器	GE0/0/0	CORE	GE0/0/3	以太网	VLAN110
CORE	GE0/0/1	HJ-1	GE0/0/5	以太网	VLAN100
CORE	GE0/0/2	HJ-2	GE0/0/5	以太网	VLAN200
HJ-1	GE0/0/1	HJ-2	GE0/0/1	以太网	链路聚合成员 1
HJ-1	GE0/0/2	HJ-2	GE0/0/2	以太网	链路聚合成员 2
HJ-1	GE0/0/3	ACC-1	GE0/0/1	以太网	透传 VLAN10
HJ-1	GE0/0/4	ACC-2	GE0/0/1	以太网	透传 VLAN10/20
HJ-2	GE0/0/3	ACC-2	GE0/0/2	以太网	透传 VLAN20
HJ-2	GE0/0/4	ACC-1	GE0/0/2	以太网	透传 VLAN10/20
ACC-1	GE0/0/3	PC1	Ethernet 0/0/1	以太网	Access VLAN10
ACC-1	GE0/0/4	PC2	Ethernet 0/0/1	以太网	Access VLAN10
ACC-2	GE0/0/3	PC3	Ethernet 0/0/1	以太网	Access VLAN20

IP 地址与 VLAN 规划表

设备 / 终端	VLAN	IP 网段	物理 IP 地址	虚拟网关（VRRP）	备注
PC1	10	192.168.10.0/24	DHCP	192.168.10.254	生产一部
PC2	10	192.168.10.0/24	DHCP	192.168.10.254	生产一部
PC3	20	192.168.20.0/24	DHCP	192.168.20.254	生产二部
HJ-1	10	192.168.10.0/24	192.168.10.1	192.168.10.254（主）	VLAN10 主网关
HJ-1	20	192.168.20.0/24	192.168.20.1	192.168.20.254（备）	VLAN20 备网关
HJ-1	100	192.168.100.0/24	192.168.100.1	-	连接 CORE
HJ-2	10	192.168.10.0/24	192.168.10.2	192.168.10.254（备）	VLAN10 备网关
HJ-2	20	192.168.20.0/24	192.168.20.2	192.168.20.254（主）	VLAN20 主网关
HJ-2	200	192.168.200.0/24	192.168.200.1	-	连接 CORE
CORE	100	192.168.100.0/24	192.168.100.2	-	连接 HJ-1
CORE	200	192.168.200.0/24	192.168.200.2	-	连接 HJ-2
CORE	110	192.168.110.0/24	192.168.110.1	-	连接边界路由器
边界路由器	110	192.168.110.0/24	192.168.110.2	-	连接 CORE
边界路由器	LoopBack0	1.1.1.0/24	1.1.1.1	-	模拟互联网

OSPF Router-ID 规划

设备	Router-ID
HJ-1	1.1.1.1
HJ-2	2.2.2.2
CORE	3.3.3.3
边界路由器	4.4.4.4

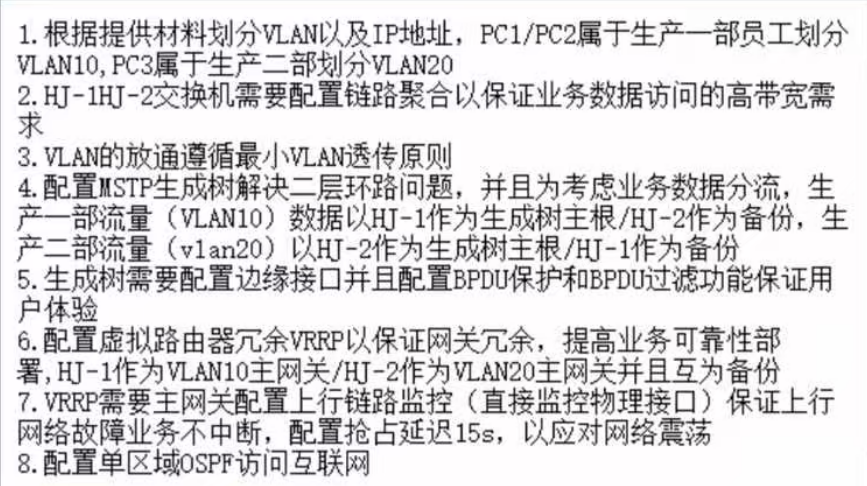

实验需求

VLAN 划分：PC1/PC2 属于生产一部员工，划分到 VLAN10；PC3 属于生产二部，划分到 VLAN20
链路聚合：HJ-1 与 HJ-2 交换机之间配置链路聚合（Eth-Trunk），保证业务数据访问的高带宽需求
最小 VLAN 透传：交换机之间的链路仅透传必要的 VLAN，遵循最小 VLAN 透传原则
MSTP 生成树：
- 配置 MSTP 解决二层环路问题
- 生产一部流量（VLAN10）：HJ-1 作为生成树主根，HJ-2 作为备份
- 生产二部流量（VLAN20）：HJ-2 作为生成树主根，HJ-1 作为备份
- 实现业务数据分流
生成树安全：
- 配置边缘接口（连接 PC 的接口）
- 配置 BPDU 保护和 BPDU 过滤功能，保证用户体验
VRRP 网关冗余：
- 配置虚拟路由器冗余 VRRP 以保证网关冗余，提高业务可靠性
- HJ-1 作为 VLAN10 主网关，HJ-2 作为 VLAN20 主网关，并且互为备份
VRRP 增强功能：
- 主网关配置上行链路监控（直接监控物理接口），保证上行网络故障业务不中断
- 配置抢占延迟 15s，以应对网络震荡
OSPF 路由：配置单区域 OSPF 访问互联网
DHCP 地址分配：
- 所有 PC 通过 DHCP 自动获取 IP 地址
- 地址池名称等于 VLAN 编号名称（例如 VLAN10 的地址池名称为 VLAN10）

实验原理与思路

技术原理

（1）链路聚合（Eth-Trunk）

链路聚合（Link Aggregation）是将多条物理链路捆绑成一条逻辑链路，增加带宽、实现链路冗余、负载分担。华为设备使用 Eth-Trunk 接口实现链路聚合，本实验使用静态手动模式。

（2）MSTP（多生成树协议）

MSTP（Multiple Spanning Tree Protocol）是华为设备支持的生成树协议，可以为不同 VLAN 组配置不同的生成树实例，实现负载分担和链路冗余。

MST 域：具有相同 MST 配置（域名、实例映射、修订级别）的交换机组成一个 MST 域
MSTI：多生成树实例，每个实例可以包含多个 VLAN，拥有独立的生成树
主根桥：实例的主根桥，优先级最高，负责转发该实例的流量
备份根桥：实例的备份根桥，主根桥故障时自动接替

（3）VRRP（虚拟路由器冗余协议）

VRRP（Virtual Router Redundancy Protocol）是网关冗余协议，将多台路由器 / 交换机虚拟成一台虚拟路由器，虚拟 IP 作为终端的网关地址，实现网关冗余。

Master（主网关）：负责转发流量，响应 ARP 请求
Backup（备份网关）：监控 Master 状态，Master 故障时自动切换为 Master
上行链路监控：监控上行物理接口，故障时自动降低优先级，让 Backup 抢占
抢占延迟：配置抢占延迟时间，避免网络震荡导致频繁主备切换

（4）OSPF（开放式最短路径优先）

OSPF 是链路状态路由协议，用于内网动态路由，自动计算最优路径，支持区域划分，本实验使用单区域（Area 0）实现全网路由互通。

（5）DHCP（动态主机配置协议）

DHCP 用于自动为终端分配 IP 地址、网关、DNS 等信息，减少手动配置工作量，本实验在汇聚交换机上配置全局 DHCP 地址池。

需求拆解

需求	技术	实现原理
VLAN 划分	Access 接口	连接 PC 的接口配置为 Access 类型，加入对应 VLAN
链路聚合	Eth-Trunk	HJ-1 和 HJ-2 之间的 GE0/0/1、GE0/0/2 两条物理链路捆绑为 Eth-Trunk1
最小 VLAN 透传	Trunk 接口	交换机之间的链路仅透传必要的 VLAN，拒绝其他 VLAN 流量
MSTP 生成树	MSTP 多实例	VLAN10 映射到 MSTI1，主根 HJ-1；VLAN20 映射到 MSTI2，主根 HJ-2
生成树安全	边缘接口、BPDU 保护、BPDU 过滤	连接 PC 的接口配置为边缘接口，开启 BPDU 保护和过滤
VRRP 网关冗余	VRRP	VLAN10 虚拟网关 192.168.10.254，HJ-1 主；VLAN20 虚拟网关 192.168.20.254，HJ-2 主
VRRP 增强	上行链路监控、抢占延迟	主网关监控上行 GE0/0/5 接口，抢占延迟 15s
OSPF 路由	单区域 OSPF	所有设备加入 OSPF Area 0，发布直连网段
DHCP 地址分配	全局 DHCP 地址池	HJ-1 配置 VLAN10 地址池，HJ-2 配置 VLAN20 地址池

设计说明

MSTP 实例设计：
- MSTI1：包含 VLAN10，主根 HJ-1（优先级 0），备份根 HJ-2（优先级 4096）
- MSTI2：包含 VLAN20，主根 HJ-2（优先级 0），备份根 HJ-1（优先级 4096）
- CIST（公共和内部生成树）：包含所有 VLAN，主根 HJ-1
VRRP 设计：
- VLAN10：虚拟 IP 192.168.10.254，HJ-1 优先级 120（主），HJ-2 优先级 100（备）
- VLAN20：虚拟 IP 192.168.20.254，HJ-2 优先级 120（主），HJ-1 优先级 100（备）
- 上行监控：HJ-1 监控 GE0/0/5（连接 CORE），HJ-2 监控 GE0/0/5（连接 CORE），故障时优先级降低 30
链路聚合设计：
- HJ-1 和 HJ-2 的 GE0/0/1、GE0/0/2 加入 Eth-Trunk1
- 模式为静态手动模式（manual load-balance）
- Eth-Trunk 接口配置为 Trunk，仅透传 VLAN10 和 VLAN20
OSPF 设计：
- 所有设备 OSPF Area 0
- 发布直连网段（VLAN10、VLAN20、VLAN100、VLAN200、VLAN110、LoopBack0）

实验步骤与配置

实验准备工作

所有设备恢复出厂配置：

<Huawei> reset saved-configuration
Warning: The action will delete the saved configuration in the device.
The configuration will be erased to reconfigure. Continue? [Y/N]: y
<Huawei> reboot
Warning: All the configuration will be saved to the configuration file for the next startup. Continue? [Y/N]: n
System will reboot! Continue? [Y/N]: y

所有设备上电，等待启动完成（约 2-3 分钟）。

接入交换机配置（ACC-1、ACC-2）

（1）ACC-1 配置（连接 PC1、PC2）

<Huawei> system-view
[Huawei] sysname ACC-1
# 1. 创建所需VLAN
[ACC-1] vlan batch 10
# 2. 配置连接PC1的接口（Access VLAN10）
[ACC-1] interface GigabitEthernet 0/0/3
[ACC-1-GigabitEthernet0/0/3] port link-type access
[ACC-1-GigabitEthernet0/0/3] port default vlan 10
[ACC-1-GigabitEthernet0/0/3] stp edged-port enable  # 配置边缘接口
[ACC-1-GigabitEthernet0/0/3] stp bpdu-filter enable  # 配置BPDU过滤
[ACC-1-GigabitEthernet0/0/3] undo shutdown
[ACC-1-GigabitEthernet0/0/3] quit
# 3. 配置连接PC2的接口（Access VLAN10）
[ACC-1] interface GigabitEthernet 0/0/4
[ACC-1-GigabitEthernet0/0/4] port link-type access
[ACC-1-GigabitEthernet0/0/4] port default vlan 10
[ACC-1-GigabitEthernet0/0/4] stp edged-port enable
[ACC-1-GigabitEthernet0/0/4] stp bpdu-filter enable
[ACC-1-GigabitEthernet0/0/4] undo shutdown
[ACC-1-GigabitEthernet0/0/4] quit
# 4. 配置连接HJ-1的接口（Trunk，仅透传VLAN10）
[ACC-1] interface GigabitEthernet 0/0/1
[ACC-1-GigabitEthernet0/0/1] port link-type trunk
[ACC-1-GigabitEthernet0/0/1] port trunk allow-pass vlan 10
[ACC-1-GigabitEthernet0/0/1] undo shutdown
[ACC-1-GigabitEthernet0/0/1] quit
# 5. 配置连接HJ-2的接口（Trunk，仅透传VLAN10）
[ACC-1] interface GigabitEthernet 0/0/2
[ACC-1-GigabitEthernet0/0/2] port link-type trunk
[ACC-1-GigabitEthernet0/0/2] port trunk allow-pass vlan 10
[ACC-1-GigabitEthernet0/0/2] undo shutdown
[ACC-1-GigabitEthernet0/0/2] quit
# 6. 全局开启BPDU保护
[ACC-1] stp bpdu-protection
# 7. 保存配置
[ACC-1] save
The current configuration will be written to the device.
Are you sure to continue? [Y/N]: y
Now saving the current configuration to the slot 0.
Save the configuration successfully.
[ACC-1] quit

（2）ACC-2 配置（连接 PC3）

<Huawei> system-view
[Huawei] sysname ACC-2
# 1. 创建所需VLAN
[ACC-2] vlan batch 20
# 2. 配置连接PC3的接口（Access VLAN20）
[ACC-2] interface GigabitEthernet 0/0/3
[ACC-2-GigabitEthernet0/0/3] port link-type access
[ACC-2-GigabitEthernet0/0/3] port default vlan 20
[ACC-2-GigabitEthernet0/0/3] stp edged-port enable
[ACC-2-GigabitEthernet0/0/3] stp bpdu-filter enable
[ACC-2-GigabitEthernet0/0/3] undo shutdown
[ACC-2-GigabitEthernet0/0/3] quit
# 3. 配置连接HJ-1的接口（Trunk，仅透传VLAN20）
[ACC-2] interface GigabitEthernet 0/0/1
[ACC-2-GigabitEthernet0/0/1] port link-type trunk
[ACC-2-GigabitEthernet0/0/1] port trunk allow-pass vlan 20
[ACC-2-GigabitEthernet0/0/1] undo shutdown
[ACC-2-GigabitEthernet0/0/1] quit
# 4. 配置连接HJ-2的接口（Trunk，仅透传VLAN20）
[ACC-2] interface GigabitEthernet 0/0/2
[ACC-2-GigabitEthernet0/0/2] port link-type trunk
[ACC-2-GigabitEthernet0/0/2] port trunk allow-pass vlan 20
[ACC-2-GigabitEthernet0/0/2] undo shutdown
[ACC-2-GigabitEthernet0/0/2] quit
# 5. 全局开启BPDU保护
[ACC-2] stp bpdu-protection
# 6. 保存配置
[ACC-2] save
[ACC-2] quit

汇聚交换机配置（HJ-1、HJ-2）

（1）HJ-1 配置（VLAN10 主根 / 主网关）

<Huawei> system-view
[Huawei] sysname HJ-1
# 1. 全局开启DHCP服务
[HJ-1] dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.
DHCP is enabled successfully.
# 2. 创建所需VLAN
[HJ-1] vlan batch 10 20 100
# 3. 配置链路聚合Eth-Trunk1
[HJ-1] interface Eth-Trunk 1
[HJ-1-Eth-Trunk1] port link-type trunk
[HJ-1-Eth-Trunk1] port trunk allow-pass vlan 10 20  # 仅透传必要VLAN
[HJ-1-Eth-Trunk1] undo shutdown
[HJ-1-Eth-Trunk1] quit
# 将GE0/0/1和GE0/0/2加入Eth-Trunk1
[HJ-1] interface GigabitEthernet 0/0/1
[HJ-1-GigabitEthernet0/0/1] eth-trunk 1
[HJ-1-GigabitEthernet0/0/1] undo shutdown
[HJ-1-GigabitEthernet0/0/1] quit
[HJ-1] interface GigabitEthernet 0/0/2
[HJ-1-GigabitEthernet0/0/2] eth-trunk 1
[HJ-1-GigabitEthernet0/0/2] undo shutdown
[HJ-1-GigabitEthernet0/0/2] quit
# 4. 配置连接ACC-1的接口（Trunk，仅透传VLAN10）
[HJ-1] interface GigabitEthernet 0/0/3
[HJ-1-GigabitEthernet0/0/3] port link-type trunk
[HJ-1-GigabitEthernet0/0/3] port trunk allow-pass vlan 10
[HJ-1-GigabitEthernet0/0/3] undo shutdown
[HJ-1-GigabitEthernet0/0/3] quit
# 5. 配置连接ACC-2的接口（Trunk，仅透传VLAN20）
[HJ-1] interface GigabitEthernet 0/0/4
[HJ-1-GigabitEthernet0/0/4] port link-type trunk
[HJ-1-GigabitEthernet0/0/4] port trunk allow-pass vlan 20
[HJ-1-GigabitEthernet0/0/4] undo shutdown
[HJ-1-GigabitEthernet0/0/4] quit
# 6. 配置连接CORE的接口（Access VLAN100）
[HJ-1] interface GigabitEthernet 0/0/5
[HJ-1-GigabitEthernet0/0/5] port link-type access
[HJ-1-GigabitEthernet0/0/5] port default vlan 100
[HJ-1-GigabitEthernet0/0/5] undo shutdown
[HJ-1-GigabitEthernet0/0/5] quit
# 7. 配置VLANIF三层接口
[HJ-1] interface Vlanif 10
[HJ-1-Vlanif10] ip address 192.168.10.1 255.255.255.0
[HJ-1-Vlanif10] dhcp select global  # 使用全局DHCP地址池
[HJ-1-Vlanif10] undo shutdown
[HJ-1-Vlanif10] quit
[HJ-1] interface Vlanif 20
[HJ-1-Vlanif20] ip address 192.168.20.1 255.255.255.0
[HJ-1-Vlanif20] dhcp select global
[HJ-1-Vlanif20] undo shutdown
[HJ-1-Vlanif20] quit
[HJ-1] interface Vlanif 100
[HJ-1-Vlanif100] ip address 192.168.100.1 255.255.255.0
[HJ-1-Vlanif100] undo shutdown
[HJ-1-Vlanif100] quit
# 8. 配置MSTP生成树
# 8.1 配置MST域（必须与HJ-2完全一致）
[HJ-1] stp region-configuration
[HJ-1-mst-region] region-name HJ  # MST域名
[HJ-1-mst-region] instance 1 vlan 10  # MSTI1映射VLAN10
[HJ-1-mst-region] instance 2 vlan 20  # MSTI2映射VLAN20
[HJ-1-mst-region] active region-configuration  # 激活MST域配置（必须执行）
[HJ-1-mst-region] quit
# 8.2 配置根桥优先级
[HJ-1] stp instance 1 root primary  # MSTI1主根（优先级自动设为0）
[HJ-1] stp instance 2 root secondary  # MSTI2备份根（优先级自动设为4096）
[HJ-1] stp mode mstp  # 开启MSTP模式
# 9. 配置VRRP网关冗余
# 9.1 VLAN10 VRRP（主网关）
[HJ-1] interface Vlanif 10
[HJ-1-Vlanif10] vrrp vrid 10 virtual-ip 192.168.10.254  # 虚拟网关IP
[HJ-1-Vlanif10] vrrp vrid 10 priority 120  # 优先级120（高于默认100，成为主网关）
[HJ-1-Vlanif10] vrrp vrid 10 preempt-mode timer delay 15  # 抢占延迟15s
[HJ-1-Vlanif10] vrrp vrid 10 track interface GigabitEthernet 0/0/5 reduced 30  # 监控上行接口，故障时优先级降低30
[HJ-1-Vlanif10] quit
# 9.2 VLAN20 VRRP（备份网关）
[HJ-1] interface Vlanif 20
[HJ-1-Vlanif20] vrrp vrid 20 virtual-ip 192.168.20.254
[HJ-1-Vlanif20] vrrp vrid 20 priority 100  # 优先级100（默认，备份网关）
[HJ-1-Vlanif20] vrrp vrid 20 preempt-mode timer delay 15
[HJ-1-Vlanif20] quit
# 10. 配置DHCP地址池（VLAN10）
[HJ-1] ip pool VLAN10  # 地址池名称等于VLAN编号
[HJ-1-ip-pool-VLAN10] network 192.168.10.0 mask 255.255.255.0
[HJ-1-ip-pool-VLAN10] gateway-list 192.168.10.254  # 网关为VRRP虚拟IP
[HJ-1-ip-pool-VLAN10] dns-list 8.8.8.8 114.114.114.114
[HJ-1-ip-pool-VLAN10] lease day 0 hour 12 minute 0  # 租期12小时
[HJ-1-ip-pool-VLAN10] quit
# 11. 配置OSPF路由
[HJ-1] ospf 1 router-id 1.1.1.1
[HJ-1-ospf-1] area 0
[HJ-1-ospf-1-area-0.0.0.0] network 192.168.10.0 0.0.0.255
[HJ-1-ospf-1-area-0.0.0.0] network 192.168.20.0 0.0.0.255
[HJ-1-ospf-1-area-0.0.0.0] network 192.168.100.0 0.0.0.255
[HJ-1-ospf-1-area-0.0.0.0] quit
[HJ-1-ospf-1] quit
# 12. 保存配置
[HJ-1] save
[HJ-1] quit

（2）HJ-2 配置（VLAN20 主根 / 主网关）

<Huawei> system-view
[Huawei] sysname HJ-2
# 1. 全局开启DHCP服务
[HJ-2] dhcp enable
# 2. 创建所需VLAN
[HJ-2] vlan batch 10 20 200
# 3. 配置链路聚合Eth-Trunk1（必须与HJ-1一致）
[HJ-2] interface Eth-Trunk 1
[HJ-2-Eth-Trunk1] port link-type trunk
[HJ-2-Eth-Trunk1] port trunk allow-pass vlan 10 20
[HJ-2-Eth-Trunk1] undo shutdown
[HJ-2-Eth-Trunk1] quit
# 将GE0/0/1和GE0/0/2加入Eth-Trunk1
[HJ-2] interface GigabitEthernet 0/0/1
[HJ-2-GigabitEthernet0/0/1] eth-trunk 1
[HJ-2-GigabitEthernet0/0/1] undo shutdown
[HJ-2-GigabitEthernet0/0/1] quit
[HJ-2] interface GigabitEthernet 0/0/2
[HJ-2-GigabitEthernet0/0/2] eth-trunk 1
[HJ-2-GigabitEthernet0/0/2] undo shutdown
[HJ-2-GigabitEthernet0/0/2] quit
# 4. 配置连接ACC-2的接口（Trunk，仅透传VLAN20）
[HJ-2] interface GigabitEthernet 0/0/3
[HJ-2-GigabitEthernet0/0/3] port link-type trunk
[HJ-2-GigabitEthernet0/0/3] port trunk allow-pass vlan 20
[HJ-2-GigabitEthernet0/0/3] undo shutdown
[HJ-2-GigabitEthernet0/0/3] quit
# 5. 配置连接ACC-1的接口（Trunk，仅透传VLAN10）
[HJ-2] interface GigabitEthernet 0/0/4
[HJ-2-GigabitEthernet0/0/4] port link-type trunk
[HJ-2-GigabitEthernet0/0/4] port trunk allow-pass vlan 10
[HJ-2-GigabitEthernet0/0/4] undo shutdown
[HJ-2-GigabitEthernet0/0/4] quit
# 6. 配置连接CORE的接口（Access VLAN200）
[HJ-2] interface GigabitEthernet 0/0/5
[HJ-2-GigabitEthernet0/0/5] port link-type access
[HJ-2-GigabitEthernet0/0/5] port default vlan 200
[HJ-2-GigabitEthernet0/0/5] undo shutdown
[HJ-2-GigabitEthernet0/0/5] quit
# 7. 配置VLANIF三层接口
[HJ-2] interface Vlanif 10
[HJ-2-Vlanif10] ip address 192.168.10.2 255.255.255.0
[HJ-2-Vlanif10] dhcp select global
[HJ-2-Vlanif10] undo shutdown
[HJ-2-Vlanif10] quit
[HJ-2] interface Vlanif 20
[HJ-2-Vlanif20] ip address 192.168.20.2 255.255.255.0
[HJ-2-Vlanif20] dhcp select global
[HJ-2-Vlanif20] undo shutdown
[HJ-2-Vlanif20] quit
[HJ-2] interface Vlanif 200
[HJ-2-Vlanif200] ip address 192.168.200.1 255.255.255.0
[HJ-2-Vlanif200] undo shutdown
[HJ-2-Vlanif200] quit
# 8. 配置MSTP生成树
# 8.1 配置MST域（必须与HJ-1完全一致）
[HJ-2] stp region-configuration
[HJ-2-mst-region] region-name HJ
[HJ-2-mst-region] instance 1 vlan 10
[HJ-2-mst-region] instance 2 vlan 20
[HJ-2-mst-region] active region-configuration
[HJ-2-mst-region] quit
# 8.2 配置根桥优先级
[HJ-2] stp instance 1 root secondary  # MSTI1备份根
[HJ-2] stp instance 2 root primary  # MSTI2主根
[HJ-2] stp mode mstp
# 9. 配置VRRP网关冗余
# 9.1 VLAN10 VRRP（备份网关）
[HJ-2] interface Vlanif 10
[HJ-2-Vlanif10] vrrp vrid 10 virtual-ip 192.168.10.254
[HJ-2-Vlanif10] vrrp vrid 10 priority 100
[HJ-2-Vlanif10] vrrp vrid 10 preempt-mode timer delay 15
[HJ-2-Vlanif10] quit
# 9.2 VLAN20 VRRP（主网关）
[HJ-2] interface Vlanif 20
[HJ-2-Vlanif20] vrrp vrid 20 virtual-ip 192.168.20.254
[HJ-2-Vlanif20] vrrp vrid 20 priority 120
[HJ-2-Vlanif20] vrrp vrid 20 preempt-mode timer delay 15
[HJ-2-Vlanif20] vrrp vrid 20 track interface GigabitEthernet 0/0/5 reduced 30  # 监控上行接口
[HJ-2-Vlanif20] quit
# 10. 配置DHCP地址池（VLAN20）
[HJ-2] ip pool VLAN20
[HJ-2-ip-pool-VLAN20] network 192.168.20.0 mask 255.255.255.0
[HJ-2-ip-pool-VLAN20] gateway-list 192.168.20.254
[HJ-2-ip-pool-VLAN20] dns-list 8.8.8.8 114.114.114.114
[HJ-2-ip-pool-VLAN20] lease day 0 hour 12 minute 0
[HJ-2-ip-pool-VLAN20] quit
# 11. 配置OSPF路由
[HJ-2] ospf 1 router-id 2.2.2.2
[HJ-2-ospf-1] area 0
[HJ-2-ospf-1-area-0.0.0.0] network 192.168.10.0 0.0.0.255
[HJ-2-ospf-1-area-0.0.0.0] network 192.168.20.0 0.0.0.255
[HJ-2-ospf-1-area-0.0.0.0] network 192.168.200.0 0.0.0.255
[HJ-2-ospf-1-area-0.0.0.0] quit
[HJ-2-ospf-1] quit
# 12. 保存配置
[HJ-2] save
[HJ-2] quit

核心交换机配置（CORE）

<Huawei> system-view
[Huawei] sysname CORE
# 1. 创建所需VLAN
[CORE] vlan batch 100 200 110
# 2. 配置连接HJ-1的接口（Access VLAN100）
[CORE] interface GigabitEthernet 0/0/1
[CORE-GigabitEthernet0/0/1] port link-type access
[CORE-GigabitEthernet0/0/1] port default vlan 100
[CORE-GigabitEthernet0/0/1] undo shutdown
[CORE-GigabitEthernet0/0/1] quit
# 3. 配置连接HJ-2的接口（Access VLAN200）
[CORE] interface GigabitEthernet 0/0/2
[CORE-GigabitEthernet0/0/2] port link-type access
[CORE-GigabitEthernet0/0/2] port default vlan 200
[CORE-GigabitEthernet0/0/2] undo shutdown
[CORE-GigabitEthernet0/0/2] quit
# 4. 配置连接边界路由器的接口（Access VLAN110）
[CORE] interface GigabitEthernet 0/0/3
[CORE-GigabitEthernet0/0/3] port link-type access
[CORE-GigabitEthernet0/0/3] port default vlan 110
[CORE-GigabitEthernet0/0/3] undo shutdown
[CORE-GigabitEthernet0/0/3] quit
# 5. 配置VLANIF三层接口
[CORE] interface Vlanif 100
[CORE-Vlanif100] ip address 192.168.100.2 255.255.255.0
[CORE-Vlanif100] undo shutdown
[CORE-Vlanif100] quit
[CORE] interface Vlanif 200
[CORE-Vlanif200] ip address 192.168.200.2 255.255.255.0
[CORE-Vlanif200] undo shutdown
[CORE-Vlanif200] quit
[CORE] interface Vlanif 110
[CORE-Vlanif110] ip address 192.168.110.1 255.255.255.0
[CORE-Vlanif110] undo shutdown
[CORE-Vlanif110] quit
# 6. 配置OSPF路由
[CORE] ospf 1 router-id 3.3.3.3
[CORE-ospf-1] area 0
[CORE-ospf-1-area-0.0.0.0] network 192.168.100.0 0.0.0.255
[CORE-ospf-1-area-0.0.0.0] network 192.168.200.0 0.0.0.255
[CORE-ospf-1-area-0.0.0.0] network 192.168.110.0 0.0.0.255
[CORE-ospf-1-area-0.0.0.0] quit
[CORE-ospf-1] quit
# 7. 保存配置
[CORE] save
[CORE] quit

边界路由器配置（模拟互联网）

<Huawei> system-view
[Huawei] sysname 边界路由器
# 1. 配置连接CORE的接口
[边界路由器] interface GigabitEthernet 0/0/0
[边界路由器-GigabitEthernet0/0/0] ip address 192.168.110.2 255.255.255.0
[边界路由器-GigabitEthernet0/0/0] undo shutdown
[边界路由器-GigabitEthernet0/0/0] quit
# 2. 配置LoopBack0接口（模拟互联网）
[边界路由器] interface LoopBack 0
[边界路由器-LoopBack0] ip address 1.1.1.1 255.255.255.0
[边界路由器-LoopBack0] undo shutdown
[边界路由器-LoopBack0] quit
# 3. 配置OSPF路由
[边界路由器] ospf 1 router-id 4.4.4.4
[边界路由器-ospf-1] area 0
[边界路由器-ospf-1-area-0.0.0.0] network 192.168.110.0 0.0.0.255
[边界路由器-ospf-1-area-0.0.0.0] network 1.1.1.0 0.0.0.255
[边界路由器-ospf-1-area-0.0.0.0] quit
[边界路由器-ospf-1] quit
# 4. 保存配置
[边界路由器] save
[边界路由器] quit

PC 端配置

所有 PC 设置为DHCP 自动获取 IP 地址：

打开 PC 的网络设置
选择以太网适配器
勾选 "自动获取 IP 地址" 和 "自动获取 DNS 服务器地址"
点击确定，等待 IP 地址获取

实验结果验证

链路聚合验证

HJ-1 Eth-Trunk1 验证

[HJ-1] display eth-trunk 1
Eth-Trunk1's state information is:
WorkingMode: NORMAL         Hash arithmetic: According to SIP-XOR-DIP
Least Active-linknumber: 1  Max Bandwidth-affected-linknumber: 8
Operate status: up          Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
PortName                      Status      Weight
GigabitEthernet0/0/1          Up          1
GigabitEthernet0/0/2          Up          1

验证结论：Eth-Trunk1 状态为 Up，两个成员接口（GE0/0/1、GE0/0/2）均为 Up，链路聚合配置成功，带宽翻倍。

MSTP 生成树验证

（1）MST 域一致性验证

[HJ-1] display stp region-configuration
Oper configuration
Format selector    :0
Region name        :HJ
Revision level     :0
Instance   VLANs Mapped
0          1-9,11-19,21-4094
1          10
2          20

[HJ-2] display stp region-configuration
Oper configuration
Format selector    :0
Region name        :HJ
Revision level     :0
Instance   VLANs Mapped
0          1-9,11-19,21-4094
1          10
2          20

验证结论：HJ-1 和 HJ-2 的 MST 域配置完全一致，属于同一个 MST 域。

（2）MSTI1 根桥验证（VLAN10）

[HJ-1] display stp instance 1 root
-------[MSTI 1 Root/ERPC]-------
  MSTI 1 Root Identifier    : 0.4c1f-cc4a-7be2
  ERPC                    : 0

输出解释：MSTI1 根桥 ID 为0.4c1f-cc4a-7be2，优先级 0，为 HJ-1，符合 VLAN10 主根设计。

（3）MSTI2 根桥验证（VLAN20）

[HJ-2] display stp instance 2 root
-------[MSTI 2 Root/ERPC]-------
  MSTI 2 Root Identifier    : 0.4c1f-ccc2-6b25
  ERPC                    : 0

验证结论：MSTI2 根桥为 HJ-2，符合 VLAN20 主根设计，业务分流实现。

（4）端口角色验证

[HJ-1] display stp instance 1 interface brief
Interface                Role      StpState
GE0/0/3                  DESI      FORWARDING
GE0/0/4                  DESI      FORWARDING
GE0/0/5                  DESI      FORWARDING
Eth-Trunk1               DESI      FORWARDING

验证结论：HJ-1 在 MSTI1 中所有端口为指定端口，状态转发，符合主根桥角色。

VRRP 网关冗余验证

（1）VLAN10 VRRP 验证

[HJ-1] display vrrp interface Vlanif 10
Vlanif10 | Virtual Router 10
State : Master
Virtual IP : 192.168.10.254
Master IP : 192.168.10.1
PriorityRun : 120
PriorityConfig : 120
Preempt : YES   Delay Time : 15 s
Track IF : GigabitEthernet0/0/5   PriorityReduced : 30
IF State : UP

输出解释：

State : Master：HJ-1 为 VLAN10 的主网关
Virtual IP : 192.168.10.254：虚拟网关 IP 正确
Track IF : GigabitEthernet0/0/5：上行链路监控已配置
Delay Time : 15 s：抢占延迟 15s 已配置

验证结论：VLAN10 VRRP 配置正确，HJ-1 为主网关。

（2）VLAN20 VRRP 验证

[HJ-2] display vrrp interface Vlanif 20
Vlanif20 | Virtual Router 20
State : Master
Virtual IP : 192.168.20.254
Master IP : 192.168.20.2
PriorityRun : 120
PriorityConfig : 120
Preempt : YES   Delay Time : 15 s
Track IF : GigabitEthernet0/0/5   PriorityReduced : 30
IF State : UP

验证结论：VLAN20 VRRP 配置正确，HJ-2 为主网关。

（3）VRRP 上行链路监控验证

实验步骤：

查看初始 VRRP 状态：HJ-1 为 VLAN10 Master

手动关闭 HJ-1 的上行接口 GE0/0/5（模拟上行故障）：

[HJ-1] interface GigabitEthernet 0/0/5
[HJ-1-GigabitEthernet0/0/5] shutdown
[HJ-1-GigabitEthernet0/0/5] quit

查看 VRRP 状态变化：

[HJ-1] display vrrp interface Vlanif 10
Vlanif10 | Virtual Router 10
State : Backup
Virtual IP : 192.168.10.254
Master IP : 192.168.10.2
PriorityRun : 90
PriorityConfig : 120

查看 HJ-2 的 VRRP 状态：

[HJ-2] display vrrp interface Vlanif 10
Vlanif10 | Virtual Router 10
State : Master
Virtual IP : 192.168.10.254
Master IP : 192.168.10.2

重新开启 HJ-1 的上行接口，等待 15s 抢占延迟：

[HJ-1] interface GigabitEthernet 0/0/5
[HJ-1-GigabitEthernet0/0/5] undo shutdown
[HJ-1-GigabitEthernet0/0/5] quit

查看 VRRP 状态：HJ-1 重新抢占为 Master。

验证结论：VRRP 上行链路监控和抢占延迟配置生效，网关冗余功能正常，上行故障时业务不中断。

OSPF 路由验证

[HJ-1] display ip routing-table protocol ospf
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : OSPF
         Destinations : 4        Routes : 4

OSPF routing table status : <Active>
         Destinations : 4        Routes : 4

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      1.1.1.0/24  OSPF    10   3           D   192.168.100.2  Vlanif100
    192.168.20.0/24  OSPF    10   2           D   192.168.100.2  Vlanif100
   192.168.110.0/24  OSPF    10   2           D   192.168.100.2  Vlanif100
   192.168.200.0/24  OSPF    10   2           D   192.168.100.2  Vlanif100

验证结论：OSPF 已学习到所有网段，包括模拟互联网的 1.1.1.0/24，路由配置正确，全网路由互通。

DHCP 地址分配验证

PC	获取 IP 地址	子网掩码	网关	DNS 服务器	验证结果
PC1	192.168.10.253/24	255.255.255.0	192.168.10.254	8.8.8.8/114.114.114.114	成功获取
PC2	192.168.10.252/24	255.255.255.0	192.168.10.254	8.8.8.8/114.114.114.114	成功获取
PC3	192.168.20.253/24	255.255.255.0	192.168.20.254	8.8.8.8/114.114.114.114	成功获取

验证结论：所有 PC 均成功从对应地址池获取 IP 地址，网关为 VRRP 虚拟 IP，DHCP 配置正确。

连通性测试验证

（1）PC1 ping PC2（同 VLAN）

PC> ping 192.168.10.252
Ping 192.168.10.252: 32 data bytes, Press Ctrl_C to break
From 192.168.10.252: bytes=32 seq=1 ttl=255 time=1 ms
From 192.168.10.252: bytes=32 seq=2 ttl=255 time=1 ms
From 192.168.10.252: bytes=32 seq=3 ttl=255 time=1 ms
From 192.168.10.252: bytes=32 seq=4 ttl=255 time=1 ms
From 192.168.10.252: bytes=32 seq=5 ttl=255 time=1 ms

--- 192.168.10.252 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 1/1/1 ms

验证结论：同 VLAN 互通正常。

（2）PC1 ping PC3（跨 VLAN）

PC> ping 192.168.20.253
Ping 192.168.20.253: 32 data bytes, Press Ctrl_C to break
From 192.168.20.253: bytes=32 seq=1 ttl=253 time=10 ms
From 192.168.20.253: bytes=32 seq=2 ttl=253 time=10 ms
From 192.168.20.253: bytes=32 seq=3 ttl=253 time=10 ms
From 192.168.20.253: bytes=32 seq=4 ttl=253 time=10 ms
From 192.168.20.253: bytes=32 seq=5 ttl=253 time=10 ms

--- 192.168.20.253 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 10/10/10 ms

验证结论：跨 VLAN 互通正常，VRRP 网关工作正常。

（3）PC1 ping 1.1.1.1（访问互联网）

PC> ping 1.1.1.1
Ping 1.1.1.1: 32 data bytes, Press Ctrl_C to break
From 1.1.1.1: bytes=32 seq=1 ttl=252 time=20 ms
From 1.1.1.1: bytes=32 seq=2 ttl=252 time=20 ms
From 1.1.1.1: bytes=32 seq=3 ttl=252 time=20 ms
From 1.1.1.1: bytes=32 seq=4 ttl=252 time=20 ms
From 1.1.1.1: bytes=32 seq=5 ttl=252 time=20 ms

--- 1.1.1.1 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 20/20/20 ms

验证结论：PC1 成功访问模拟互联网的 1.1.1.1，OSPF 路由和全网互通正常。

实验重难点分析

难点 1：MSTP 多实例配置

MST 域一致性：HJ-1 和 HJ-2 的 MST 域名、实例映射、修订级别必须完全一致，否则不属于同一个 MST 域，生成树无法正常工作
实例映射：不同 VLAN 映射到不同实例，实现业务流量分流，提高链路利用率
根桥优先级：stp instance x root primary自动将优先级设为 0，stp instance x root secondary自动设为 4096
错误规避：MST 域配置后必须执行active region-configuration激活，否则配置不生效

难点 2：VRRP 上行链路监控

监控对象：直接监控上行物理接口（如连接 CORE 的 GE0/0/5），而不是监控 IP 地址
优先级降低：上行接口故障时，主网关优先级降低（本实验降低 30），确保备份网关优先级更高，能够抢占成为 Master
抢占延迟：配置preempt-mode timer delay 15，避免网络震荡导致频繁主备切换，提高网络稳定性
错误规避：虚拟 IP 必须是同一网段的未使用 IP，不能与物理 IP 冲突

难点 3：链路聚合配置

成员接口一致性：成员接口的速率、双工模式、VLAN 配置必须完全一致，否则无法加入 Eth-Trunk
Eth-Trunk 模式：本实验使用静态手动模式（manual load-balance），也可使用 LACP 动态模式
VLAN 透传：Eth-Trunk 接口的 VLAN 透传配置必须与成员接口一致，否则会导致 VLAN 流量不通
错误规避：成员接口加入 Eth-Trunk 前，必须清空接口原有配置，避免冲突

难点 4：OSPF 单区域配置

Router-ID：必须全网唯一，建议使用 LoopBack0 地址或手动指定，本实验手动指定为设备编号
network 命令：使用反掩码发布直连网段，确保所有需要互通的网段都被发布
区域规划：本实验使用单区域 Area 0，所有设备必须加入 Area 0
错误规避：Router-ID 不能冲突，否则 OSPF 邻居无法建立

实验总结

知识点总结

链路聚合：Eth-Trunk 增加带宽、实现链路冗余、负载分担
MSTP：多生成树实例，为不同 VLAN 配置不同根桥，实现业务分流和链路冗余
VRRP：网关冗余，虚拟 IP 作为终端网关，主备自动切换，上行链路监控保障业务不中断
OSPF：链路状态路由协议，单区域 Area 0，自动计算最优路径，实现全网路由互通
DHCP：全局地址池，自动为终端分配 IP、网关、DNS，减少手动配置工作量
生成树安全：边缘接口、BPDU 保护、BPDU 过滤，防止非法 BPDU 攻击，保护网络稳定
最小 VLAN 透传：仅透传必要 VLAN，减少广播域，提高网络安全性和性能

常见错误与排障

错误现象	原因	解决方案
MSTP 实例不生效	MST 域配置未激活，或域名 / 实例映射不一致	执行`active region-configuration`，检查 MST 域配置
VRRP 主备不切换	上行监控未配置，或抢占延迟未设置	配置上行链路监控，设置抢占延迟
链路聚合接口 Down	成员接口速率 / 双工不一致，或配置冲突	检查成员接口配置，清空后重新加入
OSPF 邻居无法建立	Router-ID 冲突，或 network 命令错误	检查 Router-ID，修正 network 命令
PC 无法获取 IP	DHCP 未开启，或地址池网关错误	开启 DHCP，检查地址池网关为 VRRP 虚拟 IP
跨 VLAN 不通	VRRP 状态异常，或 OSPF 路由未学习	检查 VRRP 状态，检查 OSPF 路由表
生成树环路	MST 域配置不一致，或根桥选举错误	检查 MST 域配置，重新配置根桥优先级

附录：完整配置文件

HJ-1 配置

#
sysname HJ-1
#
dhcp enable
#
vlan batch 10 20 100
#
interface Eth-Trunk1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface Vlanif10
 ip address 192.168.10.1 255.255.255.0
 dhcp select global
 vrrp vrid 10 virtual-ip 192.168.10.254
 vrrp vrid 10 priority 120
 vrrp vrid 10 preempt-mode timer delay 15
 vrrp vrid 10 track interface GigabitEthernet0/0/5 reduced 30
#
interface Vlanif20
 ip address 192.168.20.1 255.255.255.0
 dhcp select global
 vrrp vrid 20 virtual-ip 192.168.20.254
 vrrp vrid 20 priority 100
 vrrp vrid 20 preempt-mode timer delay 15
#
interface Vlanif100
 ip address 192.168.100.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 eth-trunk 1
#
interface GigabitEthernet0/0/2
 eth-trunk 1
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 10
#
interface GigabitEthernet0/0/4
 port link-type trunk
 port trunk allow-pass vlan 20
#
interface GigabitEthernet0/0/5
 port link-type access
 port default vlan 100
#
ip pool VLAN10
 gateway-list 192.168.10.254
 network 192.168.10.0 mask 255.255.255.0
 dns-list 8.8.8.8 114.114.114.114
 lease day 0 hour 12 minute 0
#
stp mode mstp
stp region-configuration
 region-name HJ
 instance 1 vlan 10
 instance 2 vlan 20
 active region-configuration
stp instance 1 root primary
stp instance 2 root secondary
#
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 192.168.10.0 0.0.0.255
  network 192.168.20.0 0.0.0.255
  network 192.168.100.0 0.0.0.255
#
return

HJ-2 配置

#
sysname HJ-2
#
dhcp enable
#
vlan batch 10 20 200
#
interface Eth-Trunk1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface Vlanif10
 ip address 192.168.10.2 255.255.255.0
 dhcp select global
 vrrp vrid 10 virtual-ip 192.168.10.254
 vrrp vrid 10 priority 100
 vrrp vrid 10 preempt-mode timer delay 15
#
interface Vlanif20
 ip address 192.168.20.2 255.255.255.0
 dhcp select global
 vrrp vrid 20 virtual-ip 192.168.20.254
 vrrp vrid 20 priority 120
 vrrp vrid 20 preempt-mode timer delay 15
 vrrp vrid 20 track interface GigabitEthernet0/0/5 reduced 30
#
interface Vlanif200
 ip address 192.168.200.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 eth-trunk 1
#
interface GigabitEthernet0/0/2
 eth-trunk 1
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 20
#
interface GigabitEthernet0/0/4
 port link-type trunk
 port trunk allow-pass vlan 10
#
interface GigabitEthernet0/0/5
 port link-type access
 port default vlan 200
#
ip pool VLAN20
 gateway-list 192.168.20.254
 network 192.168.20.0 mask 255.255.255.0
 dns-list 8.8.8.8 114.114.114.114
 lease day 0 hour 12 minute 0
#
stp mode mstp
stp region-configuration
 region-name HJ
 instance 1 vlan 10
 instance 2 vlan 20
 active region-configuration
stp instance 1 root secondary
stp instance 2 root primary
#
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 192.168.10.0 0.0.0.255
  network 192.168.20.0 0.0.0.255
  network 192.168.200.0 0.0.0.255
#
return

腾讯云开发者社区

腾讯云面向开发者汇聚海量精品云计算使用和开发经验，营造开放的云计算技术生态圈。

更多推荐

终极指南：Flink SQL连接器版本管理从混乱到有序的升级之路

Apache Flink作为流处理领域的佼佼者，其SQL连接器的版本管理一直是开发者面临的核心挑战。本文将系统讲解Flink SQL连接器版本管理的最佳实践，帮助你轻松应对版本兼容性问题，实现从混乱到有序的升级之旅。## 连接器版本管理的常见痛点 😫在Flink应用开发中，连接器版本管理常常让开发者头疼不已。不同版本的连接器可能导致各种兼容性问题，例如API变更、功能差异甚至运行时错误。

腾讯云开发者社区

Elasticsearch复杂数据类型终极指南：从入门到精通

Elasticsearch作为功能强大的搜索引擎，支持多种复杂数据类型，让开发者能够灵活处理各种结构化和非结构化数据。本文将带你全面了解Elasticsearch中的复杂数据类型，从基础概念到实际应用，助你轻松掌握数据建模的核心技巧。## 内部对象：构建层级化数据结构在Elasticsearch中，对象类型（Object）是最基础的复杂数据类型之一，用于表示具有嵌套关系的数据。例如，我们可

腾讯云开发者社区

如何快速搭建Neon无服务器PostgreSQL：面向初学者的完整指南

Neon是一款革命性的无服务器PostgreSQL解决方案，它通过分离存储和计算层，实现了自动扩缩容、类代码式数据库分支以及零级扩展能力。本指南将帮助你从零开始搭建Neon开发环境，体验这款创新数据库的强大功能。## 准备工作：环境要求与依赖项在开始搭建Neon环境前，请确保你的系统满足以下要求：- Linux操作系统（推荐Ubuntu 20.04+或Debian 11+）- Git

腾讯云开发者社区

所有评论(0)

查看更多评论

徒花

@2302_81704721

已为社区贡献5条内容

HCIP学习14 MSTP+VRRP + 链路聚合 + OSPF+DHCP 综合实验

徒 花

实验拓扑

实验设备

拓扑结构

拓扑链路与接口连接表

IP 地址与 VLAN 规划表

OSPF Router-ID 规划

实验需求

实验原理与思路

技术原理

（1）链路聚合（Eth-Trunk）

（2）MSTP（多生成树协议）

（3）VRRP（虚拟路由器冗余协议）

（4）OSPF（开放式最短路径优先）

（5）DHCP（动态主机配置协议）

需求拆解

设计说明

实验步骤与配置

实验准备工作

接入交换机配置（ACC-1、ACC-2）

（1）ACC-1 配置（连接 PC1、PC2）

（2）ACC-2 配置（连接 PC3）

汇聚交换机配置（HJ-1、HJ-2）

（1）HJ-1 配置（VLAN10 主根 / 主网关）

（2）HJ-2 配置（VLAN20 主根 / 主网关）

核心交换机配置（CORE）

边界路由器配置（模拟互联网）

PC 端配置

实验结果验证

链路聚合验证

HJ-1 Eth-Trunk1 验证

MSTP 生成树验证

（1）MST 域一致性验证

（2）MSTI1 根桥验证（VLAN10）

（3）MSTI2 根桥验证（VLAN20）

（4）端口角色验证

VRRP 网关冗余验证

（1）VLAN10 VRRP 验证

（2）VLAN20 VRRP 验证

（3）VRRP 上行链路监控验证

OSPF 路由验证

DHCP 地址分配验证

连通性测试验证

（1）PC1 ping PC2（同 VLAN）

（2）PC1 ping PC3（跨 VLAN）

（3）PC1 ping 1.1.1.1（访问互联网）

实验重难点分析

难点 1：MSTP 多实例配置

难点 2：VRRP 上行链路监控

难点 3：链路聚合配置

难点 4：OSPF 单区域配置

实验总结

知识点总结

常见错误与排障

附录：完整配置文件

HJ-1 配置

HJ-2 配置

所有评论(0)

温馨提示：您尚未绑定手机号

徒 花

徒花

徒花
