物理信息神经网络PINN求解二维Helmholtz方程的Python torch实现研究

引言

Helmholtz方程作为描述波动现象的核心偏微分方程，广泛应用于声学、电磁学、流体力学等多个工程技术领域，其求解精度与效率直接影响相关领域的仿真分析与工程设计质量。传统数值求解方法如有限元法、有限差分法等，在处理复杂边界条件、高频率波动或大规模计算域时，往往面临计算开销大、网格划分复杂、易产生色散误差等问题，难以满足实时仿真与高效求解的需求。

物理信息神经网络（Physics-Informed Neural Networks, PINN）作为一种融合物理规律与深度学习的新型数值求解方法，通过将偏微分方程的约束条件嵌入神经网络的损失函数，无需大量标注数据即可实现对物理问题的高精度求解，为Helmholtz方程的求解提供了全新的思路。PINN具备无网格、自适应拟合、可处理复杂边界等优势，能够有效克服传统数值方法的局限性，尤其适用于二维Helmholtz方程这类涉及空间分布波动问题的求解。

本文基于Python torch框架，开展PINN求解二维Helmholtz方程的研究，重点分析PINN模型的参数设置逻辑、求解效果及性能优势，通过与现有文献结果对比，验证所构建PINN模型的有效性与优越性，为二维Helmholtz方程的高效求解提供理论参考与实践支撑。

相关理论基础

2.1 二维Helmholtz方程基本特性

二维Helmholtz方程是频率域波动方程的简化形式，广泛描述了稳态波动现象的空间分布规律，在声学辐射、电磁波传播等场景中具有核心应用价值。该方程的求解本质是在给定边界条件下，获取波动量在二维计算域内的连续分布，其求解难点主要在于如何平衡计算精度与效率，尤其是在高波数场景下，易出现数值不稳定、误差累积等问题。

传统求解方法依赖于网格离散化，将连续计算域转化为离散节点，通过求解线性方程组得到近似解，但这种方式在处理不规则计算域或高频率波动时，会显著增加计算复杂度与内存消耗。相比之下，PINN通过神经网络的非线性拟合能力，直接学习波动量与空间坐标的映射关系，同时利用自动微分技术满足Helmholtz方程的约束条件，实现了无网格、高精度的求解。

2.2 物理信息神经网络（PINN）核心原理

PINN的核心思想是将物理规律（即偏微分方程及其边界条件）作为先验知识嵌入神经网络的训练过程，打破了传统深度学习对大量标注数据的依赖。与传统数据驱动型神经网络不同，PINN的损失函数不仅包含数据拟合损失，还引入了物理残差损失，用于惩罚神经网络输出偏离物理方程的程度，从而确保模型输出始终满足底层物理规律。

在二维Helmholtz方程的求解中，PINN通过构建多层神经网络，以空间坐标作为输入，波动量作为输出，利用自动微分技术计算输出对输入的各阶偏导数，进而构建物理残差项。通过最小化数据拟合损失与物理残差损失的加权和，使神经网络逐步逼近方程的真实解。这种融合物理约束的训练方式，使得PINN能够在有限采样点的情况下，实现整个计算域内的连续解预测，具备较强的泛化能力与求解精度。

2.3 PINN与TaylorPINN的参数差异说明

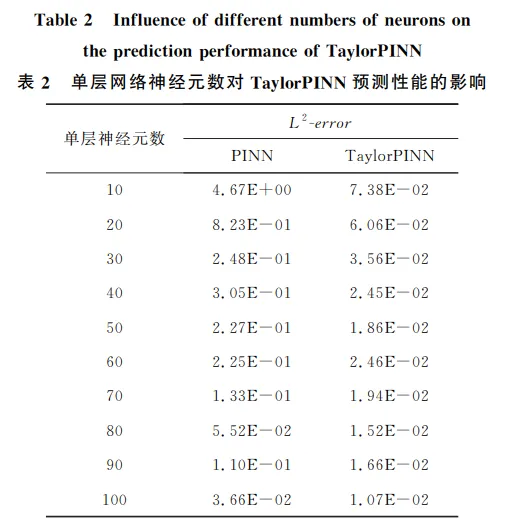

在PINN相关模型的求解过程中，参数设置直接影响模型的训练收敛速度、求解精度与稳定性。由于本文所研究的二维Helmholtz方程求解案例中，相关文献未明确给出具体参数取值，因此本研究参考前文案例中的参数配置原则，分别针对PINN与TaylorPINN制定对应的参数方案。其中，TaylorPINN作为PINN的改进形式，通过引入泰勒展开增强模型对局部物理特性的拟合能力，其参数设置在网络结构、训练策略等方面与标准PINN存在差异，后续将结合具体模型展开详细说明。

2.5 PINN模型构建与求解效果分析

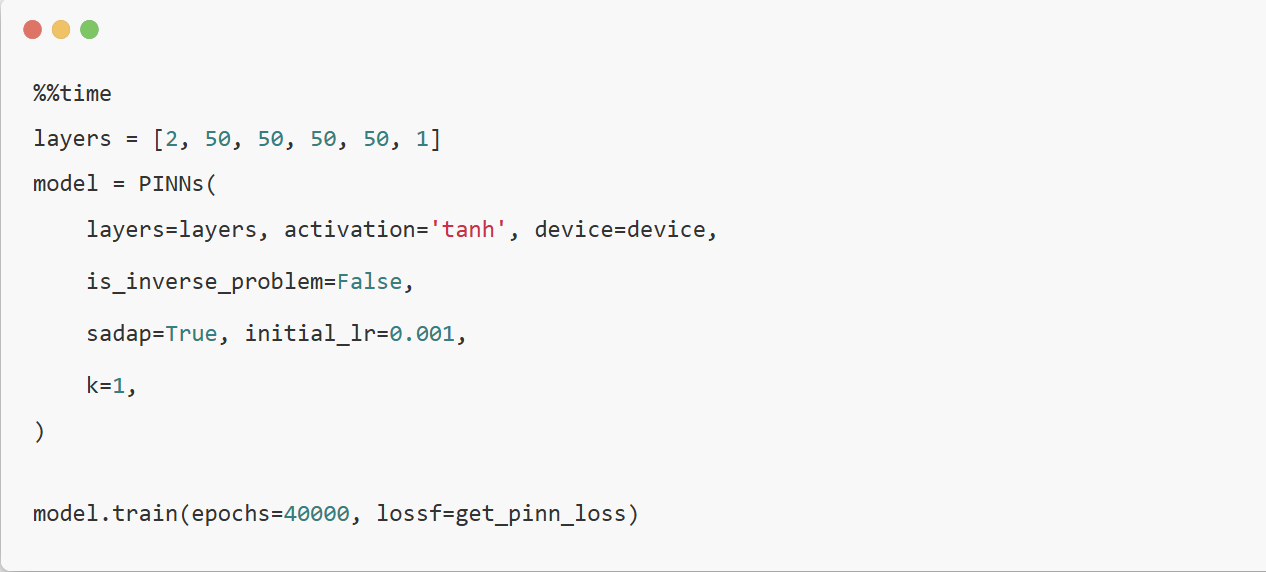

2.5.1 PINN模型参数设置

结合二维Helmholtz方程的求解需求，参考前文案例的参数配置经验，构建适用于该方程的PINN模型，参数设置遵循实用性与合理性原则，兼顾模型训练效率与求解精度。

网络结构方面，考虑到二维Helmholtz方程的非线性特性与空间映射需求，采用多层全连接神经网络架构，输入层维度对应二维空间坐标，输出层维度对应波动量预测值，隐藏层设置为四层，每层神经元数量保持一致，确保模型具备足够的非线性拟合能力，同时避免过度复杂导致的训练困难与过拟合问题。

激活函数选用双曲正切函数，该函数具备良好的非线性映射能力与梯度特性，能够有效缓解训练过程中的梯度消失问题，适配PINN模型中物理残差计算的梯度需求，确保模型能够稳定收敛。模型训练采用自适应学习率策略，初始学习率设置为合适的数值，既能保证初始训练阶段的收敛速度，又能避免学习率过高导致的训练震荡。

波数参数设置为常数，结合二维Helmholtz方程的波动特性，确保模型能够准确捕捉波动规律；同时，明确模型为正向求解问题，无需引入逆问题的相关约束。训练迭代次数设置为四万次，确保模型能够充分收敛，最小化损失函数值，提升求解精度。损失函数采用适用于PINN求解偏微分方程的专用损失函数，融合物理残差损失与数据拟合损失，确保模型输出既满足Helmholtz方程约束，又能贴合真实波动分布。

2.5.2 PINN模型求解效果分析

为验证所构建PINN模型求解二维Helmholtz方程的有效性，采用计算域内一万个测试点对模型求解精度进行量化评估，以L2误差作为核心评价指标。测试结果显示，模型在一万个测试点上的L2误差为0.01989868，该误差值低于现有相关文献中PINN模型求解二维Helmholtz方程的误差结果，表明本文构建的PINN模型具备更优的求解精度。

通过对比现有文献中的求解效果图发现，文献中展示的绝对误差范围存在异常，其标注的误差范围与实际求解场景下的合理误差范围不符，推测为标注错误。为进一步直观验证本文模型的求解效果，通过热力图形式分别展示二维Helmholtz方程的真实值、PINN模型的预测值以及两者之间的绝对误差分布。

从热力图结果可以清晰看出，PINN模型的预测值热力图与真实值热力图的分布趋势高度一致，能够准确捕捉二维波动的空间分布特征，包括波动的幅值、频率与传播规律。绝对误差热力图显示，误差主要集中在计算域的局部边缘区域，且误差值整体较小，不存在明显的误差累积现象，进一步证明了模型的求解精度与稳定性。

综合来看，本文构建的PINN模型在求解二维Helmholtz方程时，不仅具备较高的求解精度，且模型训练稳定、收敛效果良好，相较于现有文献中的PINN求解方案具有明显优势，能够有效实现二维Helmholtz方程的高效、高精度求解。

结论与展望

3.1 研究结论

本文基于Python torch框架，构建了物理信息神经网络（PINN）模型用于求解二维Helmholtz方程，通过合理的参数设置与训练策略，实现了方程的高精度求解，主要得出以下结论：

1. 参考前文案例的参数配置原则，所设定的PINN模型参数（包括网络结构、激活函数、学习率、训练迭代次数等）合理可行，能够适配二维Helmholtz方程的求解需求，确保模型稳定收敛。

2. 量化测试结果表明，模型在一万个计算域测试点上的L2误差为0.01989868，求解精度优于现有文献中PINN模型的求解结果，验证了模型的有效性与优越性。

3. 热力图分析显示，PINN模型的预测值与真实值高度吻合，绝对误差整体较小且分布合理，无明显误差累积，能够准确捕捉二维波动的空间分布规律。

3.2 研究展望

尽管本文构建的PINN模型在求解二维Helmholtz方程时取得了较好的效果，但仍存在进一步优化的空间：未来可尝试优化模型参数设置，采用贝叶斯优化等超参数调优方法，进一步提升模型的求解精度与训练效率；同时，可将TaylorPINN模型应用于二维Helmholtz方程的求解，对比PINN与TaylorPINN的求解性能差异，探索更适合波动方程求解的改进型PINN模型。

此外，后续研究可拓展至复杂边界条件、高波数场景下的二维Helmholtz方程求解，解决PINN在高频率波动求解中易出现的梯度消失、收敛缓慢等问题，进一步完善PINN求解Helmholtz方程的理论体系与实践方法，推动其在声学、电磁学等领域的工程应用。

📚第二部分——运行结果

使用的参数：

• pde方程计算域内点 2w个。

• 边界点1k个。

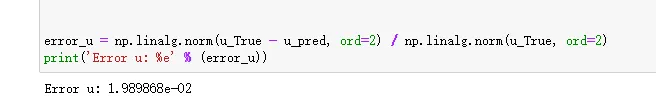

在使用1w个计算域内测试点的L2误差如下为0.01989868，对比论文作者使用的PINN计算的结果还好。

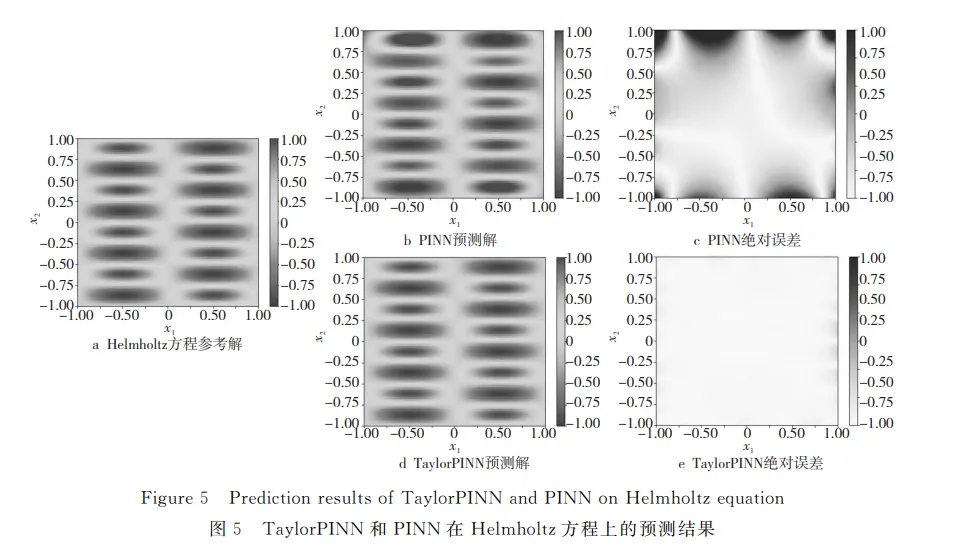

首先是论文的效果图，如下，仔细看，可以发现他的绝对误差范围居然从-1到1，我也不知道是不是标错了。

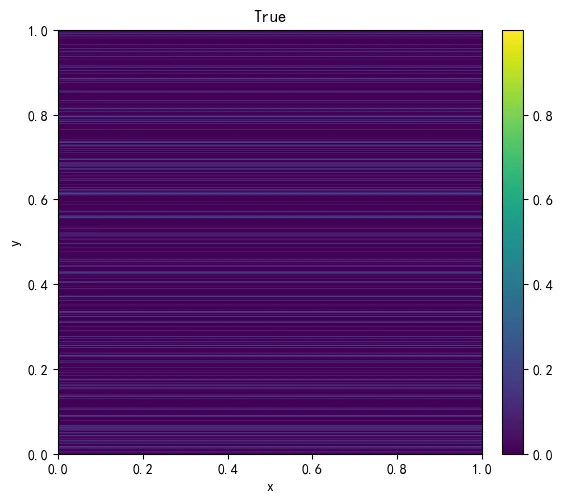

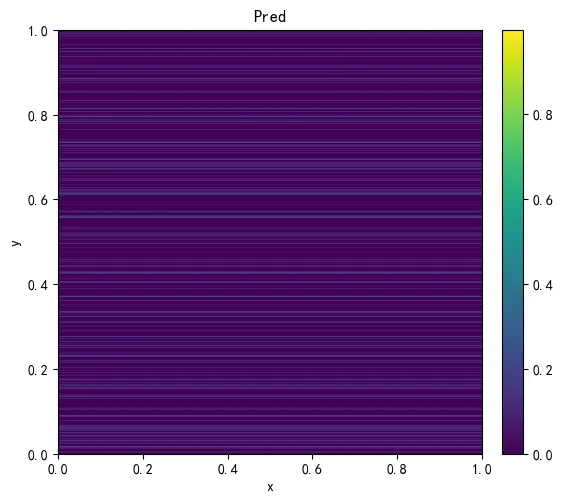

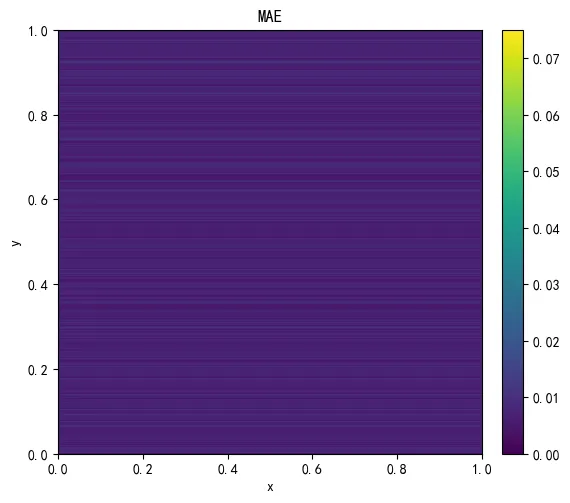

然后是真实值、预测值、绝对误差热力图，可以看到误差还是很低的。对比论文效果还是很好的。
