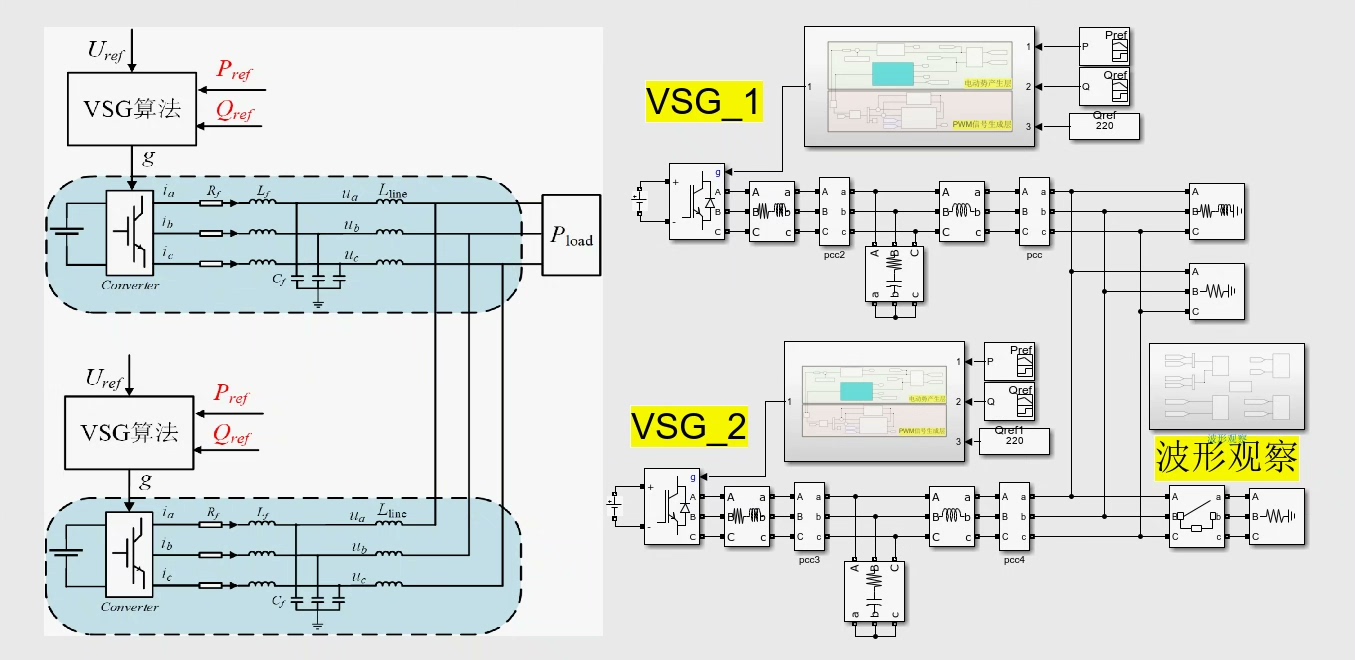

虚拟同步发电机（vsg) 双机并联 电压电流双闭环控制 SPWM 调制 总负荷 240kw 10kvar 2-4s 投入 60kw 负荷 可根据需求设置两台 vsg 增发功率 无功功率实现均分 电压电流 THD≤2% 符合国标要求 可提供参考文献 附部分波形图

在电力系统的研究与应用中，虚拟同步发电机（VSG）技术正逐渐崭露头角，尤其是在双机并联场景下，它为电力供应的稳定性和可靠性带来了新的思路。今天咱们就来聊聊基于VSG双机并联，采用电压电流双闭环控制以及SPWM调制的相关话题。

系统总体目标与要求

咱们这次面对的总负荷是240kW，10kvar。在2 - 4秒的时候，会投入60kW的负荷。而且系统要能根据需求设置两台VSG增发功率，同时无功功率得实现均分。另外，一个重要指标是电压电流总谐波失真（THD）要≤2%，这得符合国标要求。

电压电流双闭环控制

电压电流双闭环控制在这个系统里起着核心作用。简单来讲，外环电压环负责维持输出电压的稳定，内环电流环则快速响应电流的变化，对干扰进行抑制。

代码示例与分析

# 假设我们用Python模拟电压环控制部分
# 设定一些初始参数
kp_v = 0.5  # 电压环比例系数
ki_v = 0.1  # 电压环积分系数
v_ref = 380  # 参考电压
v_out = 370  # 当前输出电压
error_v = v_ref - v_out
integral_v = 0
dt = 0.001  # 时间步长

for i in range(1000):
    integral_v += error_v * dt
    v_control = kp_v * error_v + ki_v * integral_v
    # 这里v_control会用于后续调整逆变器输出等操作
    new_v_out = v_out + v_control * dt  # 简单模拟输出电压的更新
    error_v = v_ref - new_v_out
    v_out = new_v_out

在这段代码里，我们首先设定了电压环的比例系数 kpv 和积分系数 kiv，以及参考电压 vref 和当前输出电压 vout。通过计算参考电压与输出电压的误差 errorv，并利用比例积分控制算法不断调整 vcontrol。这个 v_control 最终会用于调整逆变器的输出，以此来稳定输出电压。

电流环控制思路类似，不过它更侧重于快速跟踪电流的变化。

SPWM调制

SPWM（正弦脉宽调制）调制是将直流电压转换为交流电压的关键手段。它通过控制逆变器中开关器件的导通和关断时间，使得输出电压的脉冲宽度按照正弦规律变化。

代码示例与分析

import numpy as np
import matplotlib.pyplot as plt

# 设定参数
fc = 10000  # 载波频率
fr = 50  # 基波频率
A_c = 1  # 载波幅值
A_r = 0.8  # 调制波幅值
t = np.linspace(0, 0.02, 2000)  # 时间轴
carrier = A_c * np.sin(2 * np.pi * fc * t)
modulating_wave = A_r * np.sin(2 * np.pi * fr * t)
spwm_signal = np.where(modulating_wave > carrier, 1, -1)

plt.plot(t, carrier, label='Carrier Wave')
plt.plot(t, modulating_wave, label='Modulating Wave')
plt.plot(t, spwm_signal, label='SPWM Signal')
plt.legend()
plt.show()

在这段代码中，我们设定了载波频率 fc、基波频率 fr，以及载波幅值 Ac 和调制波幅值 Ar。通过创建载波信号 carrier 和调制波信号 modulatingwave，然后利用 np.where 函数生成SPWM信号 spwmsignal。最后通过绘图展示这三个信号，能直观看到SPWM信号是如何通过比较载波和调制波产生的。

无功功率均分与功率增发设置

要实现无功功率均分，两台VSG之间得有良好的通信和控制策略。简单来说，就是通过检测各自输出的无功功率，然后相互交换信息，调整自身的输出，使得无功功率在两台VSG之间均匀分配。

虚拟同步发电机（vsg) 双机并联 电压电流双闭环控制 SPWM 调制 总负荷 240kw 10kvar 2-4s 投入 60kw 负荷 可根据需求设置两台 vsg 增发功率 无功功率实现均分 电压电流 THD≤2% 符合国标要求 可提供参考文献 附部分波形图

对于根据需求设置两台VSG增发功率，这就需要一个外部的功率指令输入模块。当有功率增发需求时，将相应的功率指令发送给两台VSG，它们根据自身的控制算法进行功率调整。

波形图解读

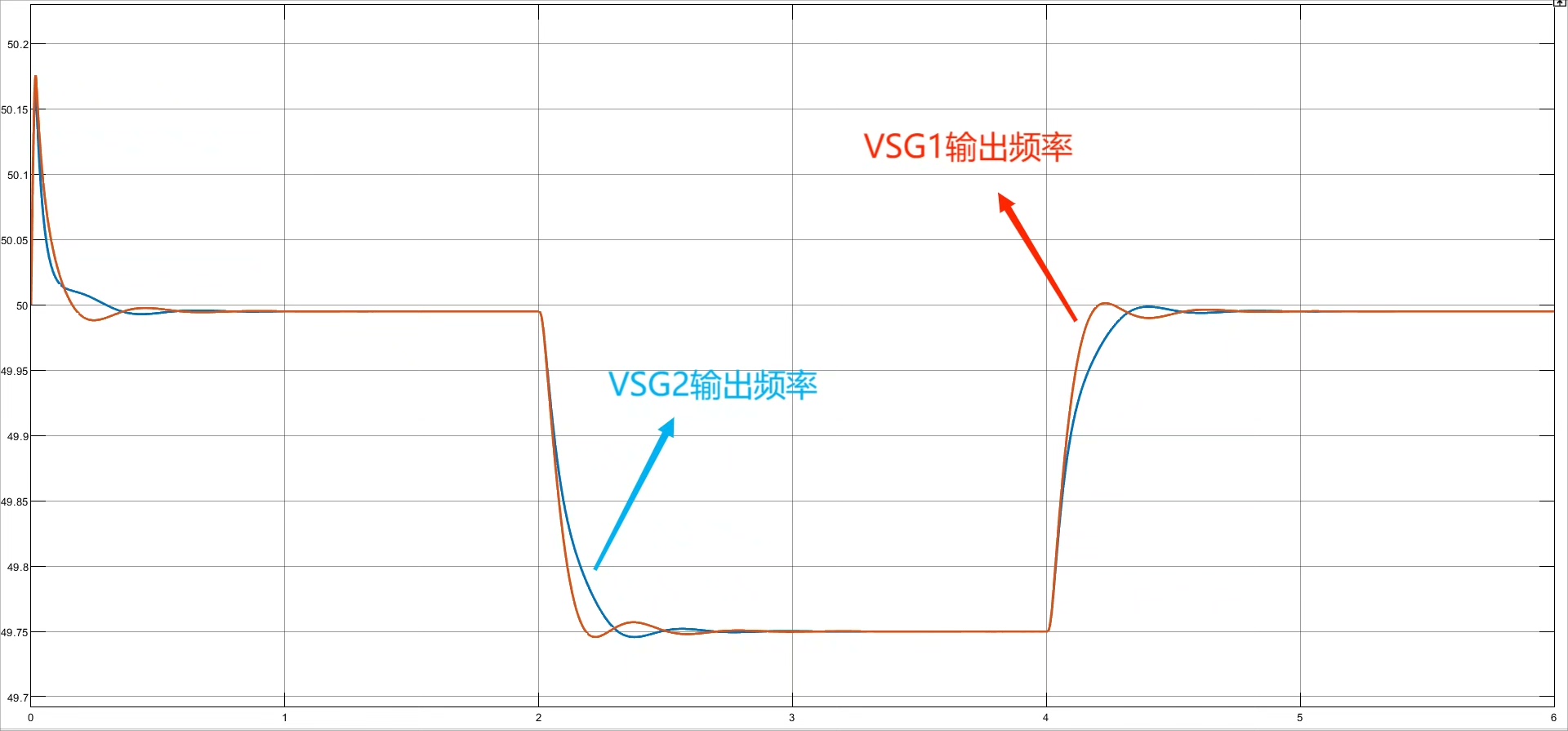

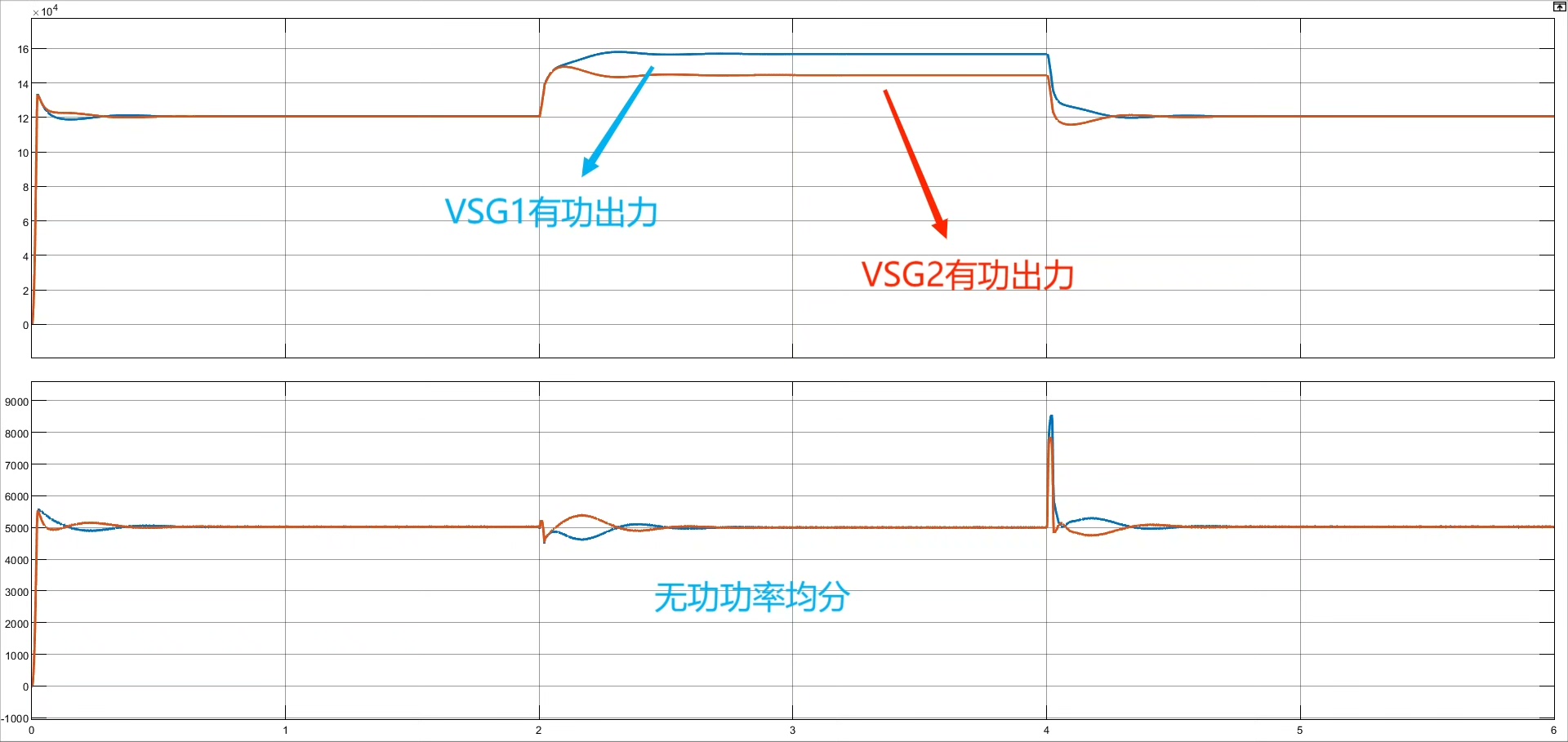

（这里结合您提供的波形图来讲解，由于没有实际看到波形图，我先给个大概思路）从电压波形图上，我们可以看到在电压电流双闭环控制下，输出电压在不同负荷情况下的稳定性。比如在2 - 4秒投入60kW负荷时，电压波形的波动情况，以及如何快速恢复到稳定值。电流波形图能体现电流环对电流变化的快速响应能力。而SPWM调制相关的波形图，可以观察到载波、调制波以及生成的SPWM信号之间的关系，验证调制的正确性。

参考文献

[此处可以列举一些相关的论文、书籍等参考文献，例如《电力电子技术》、相关研究论文《基于虚拟同步发电机的双机并联控制策略研究》等]

通过以上对VSG双机并联系统中电压电流双闭环控制、SPWM调制等方面的探讨，希望能让大家对这个有趣又实用的电力系统技术有更深入的了解。在实际应用中，不断优化这些控制策略和调制方法，能为电力供应的稳定性和高效性提供坚实保障。
