一、开发环境配置清单表格

类别	具体内容
操作系统	Windows
外设	摄像头版本：免驱UVC高清USB工业摄像头（720P-2.8MM）
开发工具	Python 解释器 + PyCharm IDE
Python 依赖包	- 科学计算：numpy 2.1.2 图像处理：opencv-python 4.13.0.92

二、项目背景

承接上文基于opencv的颜色检测，我们在上面的基础上添加功能。

1、视频功能，能实时检测我们的图像

2、轮廓检测，能大致的勾勒出目标颜色的范围。

三、项目能力提升点

练习本项目带来的能力上的提升：

        1、巩固上一项目，熟悉使用轨道条进行选定颜色，并进行掩码操作。

        2、学习使用 OpenCV 调整摄像头基本参数（亮度、分辨率）

        3、如何使用形态学操作去除噪点，使掩膜更干净

        4、轮廓检测去识别颜色的大致范围

四、核心代码逻辑

1、借助颜色识别实时选择你需要检测颜色并记录下目标颜色的HSV的极值

2、利用形态学降噪

3、添加轮廓检测功能，代码功能更加饱满

五、分步实现与关键说明

第一步：实时选择检测颜色并记录HSV的相应值

关键点一（必看）

事先说明，针对红色的HSV环绕特性，[0-10]和[170-179]都是红色的范围，但是这里我的参数的选取仅有[170-179]的是具有一定的局限性的。

这里面举一个我实际操作时遇到的问题，调了三次红色参数的，他们的结果如下：

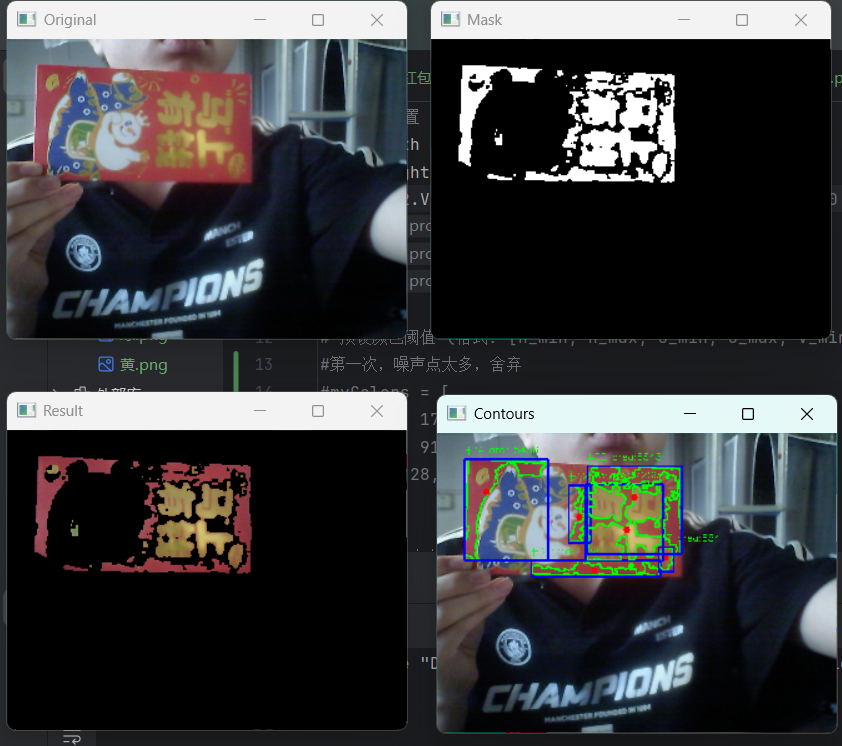

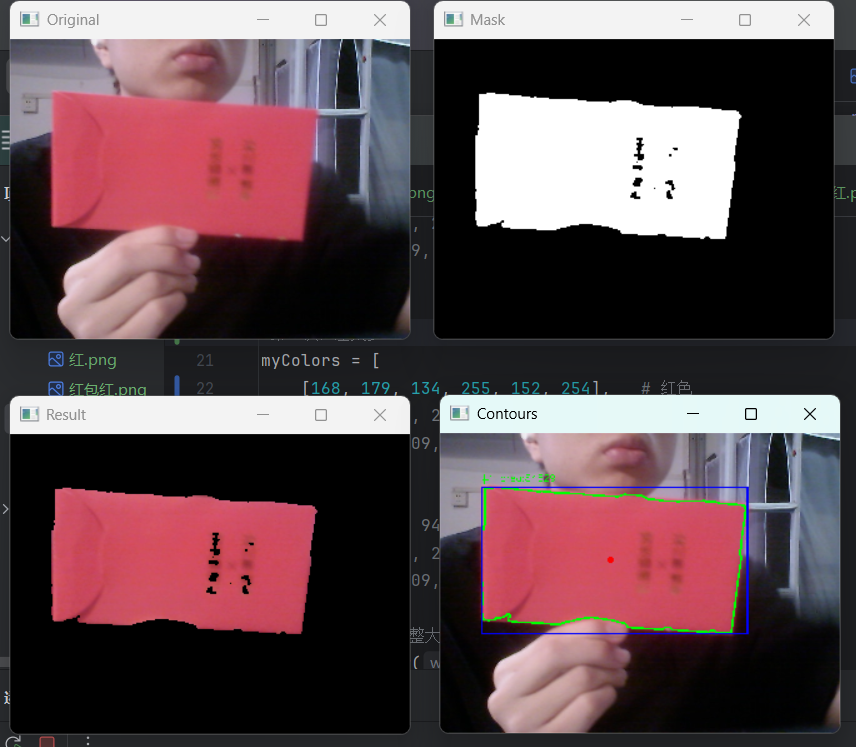

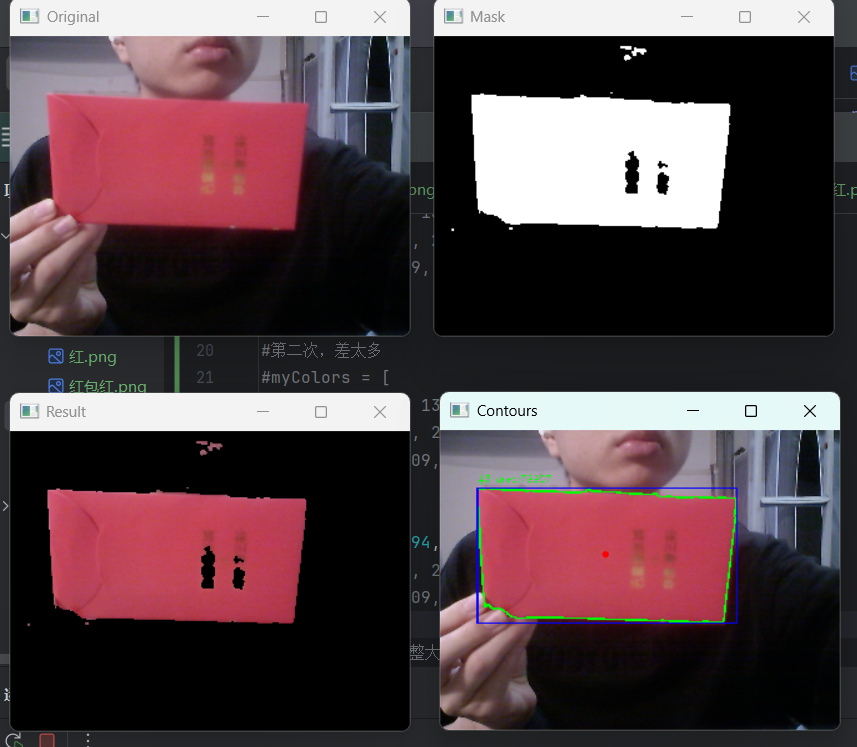

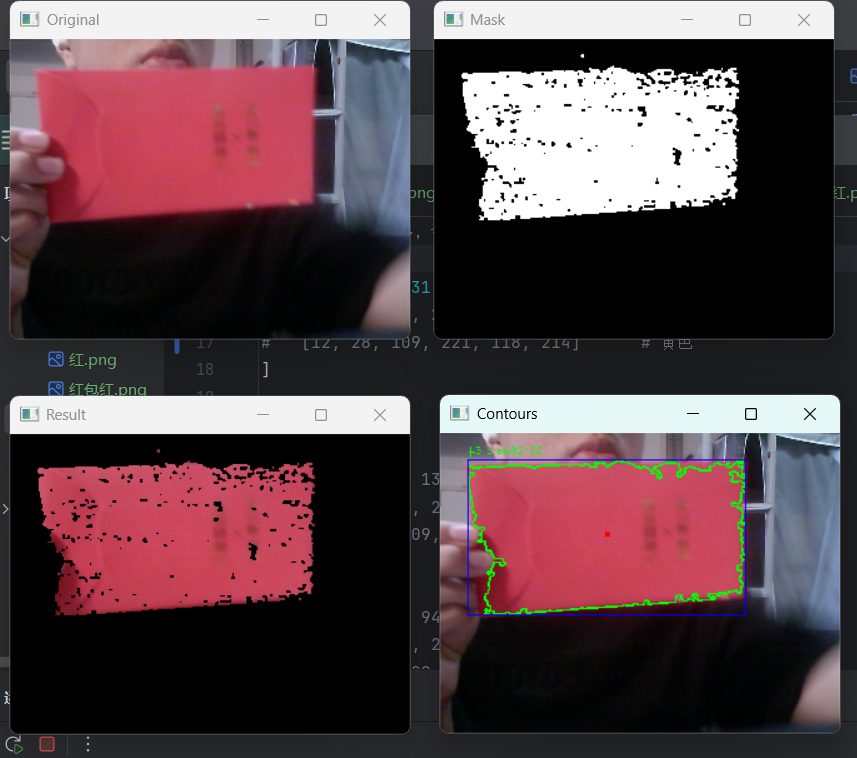

你要说他们有什么区别吗？除了第一组参数，他的噪声点相比之下多了一些，我将它舍弃了以外，二和三的效果都感觉不错。而我最后选择的是第三组参数，因为他的轮廓貌似更准确一些，但是我最终项目呈现的代码选择的参数也不是第三组，而是还进行了进一步调参。

我想说，误差是无法避免的。我们无法找到最正确的参数，它的检测效果会受到，摄像机角度，目标物体的角度，外界亮度，与摄像机的远近、摄像机的焦距、甚至摄像机的种类等各种外界因素，所以我们只能找到局部最优解。甚至不是最优解，只是较优解，所以我建议你一定要多调参，调到厌烦为止，调的越多，就越能适合当时的环境。

当然，这里我也有自己的一些想法。大二曾接触过一部分的机器学习（仅仅只是学习完吴恩达的机器学习还稍微做了几个小项目（kaggle）），那我就在想，是否可以通过机器学习（梯度下降->自动调参）/深度学习（神经网络）进行调参，进一步优化。

关键点二

摄像头设置：

frameWidth = 640
frameHeight = 480
cap = cv2.VideoCapture(1)
cap.set(3, frameWidth)
cap.set(4, frameHeight)
cap.set(10, 150)   # 亮度

这里需要注意的下面这条语句中的参数要根据你的外设去设置，按照我的外设是参数1，但如果你要使用电脑自带的摄像头参数可能就是0，一切根据自己的外设去调整。还有这里想要提醒你，如果是自己购置的摄像头，可能需要等待一会才会显示图像。

cap = cv2.VideoCapture(1)

关键点三

关闭窗口

# ===================== 修复代码：检测窗口是否关闭 =====================
    # 如果TrackBar窗口被关闭，直接退出循环
    if cv2.getWindowProperty("TrackBar", cv2.WND_PROP_VISIBLE) < 1:
        break
    # ====================================================================
# 按 'q' 退出
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

这里提醒你，如果没有上述的修复代码，在关闭窗口要使用'q'键，尽量不要直接叉掉Trackbar的窗口，如果叉掉了，在代码结束以后，可能会出现报错。当然加入修复代码后，叉掉也是可以的。

第二步：使用形态学降噪

形态学降噪的核心是使用结构元素（SE）做腐蚀、膨胀及组合运算，剔除小于SE的噪声，保留。

降噪的方法有很多。在本项目中使用的是组合降噪的方法，先进行开运算以后在进行闭运算。

基本概念：

结构元素（SE），根据噪声大小定义一个小区间，这个区间会完成膨胀、腐蚀等操作。

在形状上有：矩形、椭圆形、十字

大小上：大多数是3×3，但具体看噪声大小，也有5×5和7×7可选。

腐蚀：收缩亮区域，消除小的亮噪声

膨胀：扩张亮区域，消除小的暗噪声

开运算（先腐蚀后膨胀）：去除亮噪声、毛刺，适用于处理盐噪声；

闭运算（先膨胀后腐蚀）：填补暗洞、修复断裂，适用于处理椒噪声。

代码实现

    kernel = np.ones((3, 3), np.uint8)
    mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)  # 先腐蚀后膨胀，去除小噪点
    mask = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel) # 先膨胀后腐蚀，填补小空

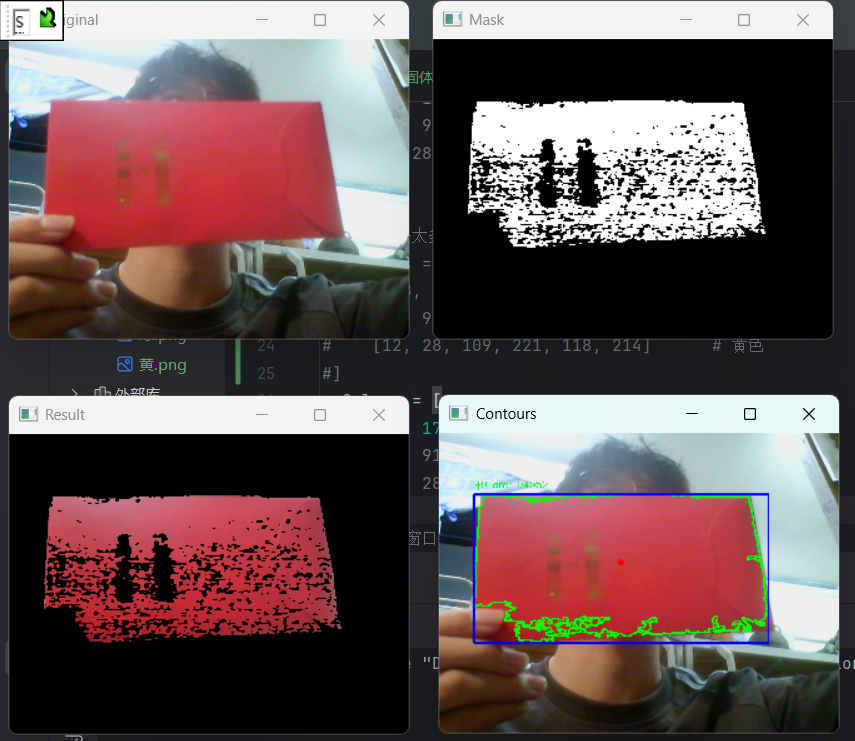

未经噪声处理的图像：

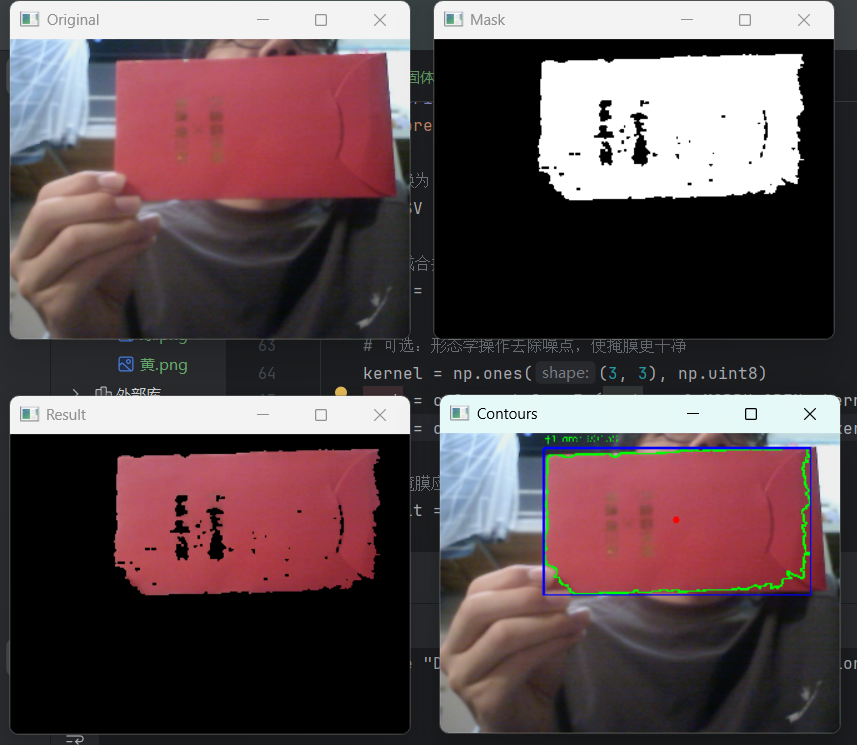

经噪声处理的图像：

看起来貌似更加准确了一些。

我的理解

依旧是上一篇文章的橙色的一个小模块

	0	1	2	3	4
0	(34,210,56)	(78,45,210)	(56,34,200)	(89,123,45)	(67,200,34)
1	(210,56,78)	(255,165,0)	(255,165,0)	(45,78,123)	(123,45,200)
2	(45,200,34)	(255,165,0)	(255,165,0)	(200,34,78)	(78,210,56)
3	(89,34,200)	(56,200,89)	(34,123,78)	(210,56,45)	(45,89,210)
4	(123,78,45)	(200,67,89)	(34,210,200)	(56,34,123)	(78,45,210)

下面的表格是对二值掩膜的简化模拟，白色代表检测到的颜色区域，黑色代表背景

	0	1	2	3	4
0	(0,0,0)	(0,0,0)	(0,0,0)	(0,0,0)	(0,0,0)
1	(0,0,0)	(255,165,0)	(255,165,0)	(0,0,0)	(0,0,0)
2	(0,0,0)	(255,165,0)	(255,165,0)	(0,0,0)	(0,0,0)
3	(0,0,0)	(0,0,0)	(0,0,0)	(0,0,0)	(0,0,0)
4	(0,0,0)	(0,0,0)	(0,0,0)	(0,0,0)	(0,0,0)

如果是这样的像素点，应该会变成这样，也就是只有中间是橙色的，其他的都成了噪声点，全被处理了。但是实际处理的时候不会有那么理想，可能在这个目标区域附近还会有一些噪声是无法处理的。

第三步：轮廓检测丰富功能

概念很简单，在本项目中就是实现把相同颜色的区域给框选出来，看起来更清晰明了。当然再本项目中，轮廓检测并不复杂，简单了解

总的来说就是以下步骤：从二值遮罩 mask 中提取有效物体 → 过滤小噪点 → 找到每个物体的轮廓、外接矩形、中心点 → 在原图上画出轮廓、矩形、中心点。

代码实现

# ---------- 轮廓检测 ----------
    # 查找轮廓（仅检测外部轮廓，保留所有轮廓点）
    contours, hierarchy = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

    # 复制原图用于绘制轮廓（避免修改原图）
    img_contours = img.copy()

    # 设定最小轮廓面积（像素），过滤噪声
    min_area = 500

    # 遍历所有轮廓
    for i, cnt in enumerate(contours):
        area = cv2.contourArea(cnt)
        if area < min_area:
            continue

        # 计算外接矩形
        x, y, w, h = cv2.boundingRect(cnt)

        # 计算轮廓的矩，用于求中心点
        M = cv2.moments(cnt)
        if M["m00"] != 0:
            cx = int(M["m10"] / M["m00"])
            cy = int(M["m01"] / M["m00"])
        else:
            cx, cy = x + w//2, y + h//2

        # 绘制轮廓线（绿色）
        cv2.drawContours(img_contours, [cnt], -1, (0, 255, 0), 2)

        # 绘制外接矩形（蓝色）
        cv2.rectangle(img_contours, (x, y), (x+w, y+h), (255, 0, 0), 2)

        # 绘制中心点（红色）
        cv2.circle(img_contours, (cx, cy), 5, (0, 0, 255), -1)

        # 显示轮廓编号和面积
        cv2.putText(img_contours, f"#{i+1} area:{int(area)}", (x, y-10),
                    cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 255, 0), 1)

在本实验中这个并不是重点，所以我们只需要知道如何使用相应的函数，每个函数有什么功能，以及如何填写参数即可，不必深究原理。

六、项目总结

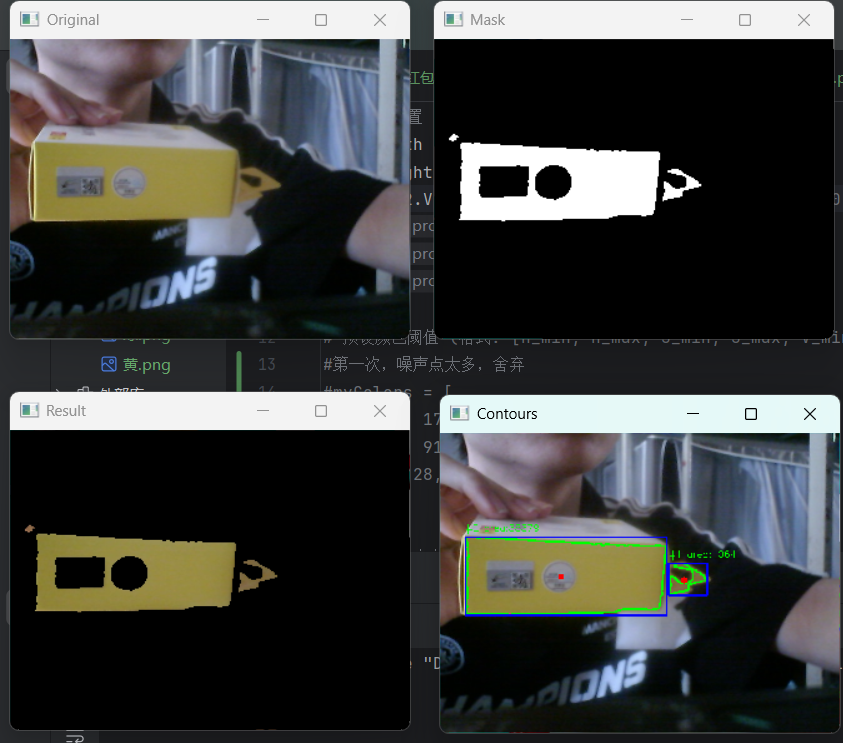

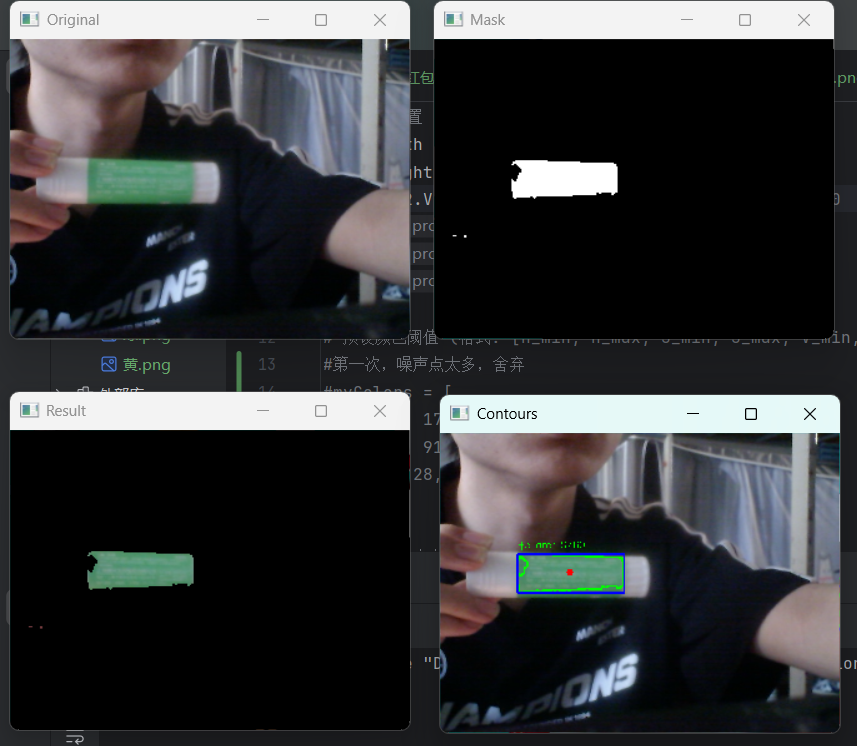

        先展示最后的效果，我选定了红黄绿，三种颜色，用来模拟红绿灯，为下一个实验做一些铺垫，这些代码都是经过多次调试以后的，但是我无法保证是最优的，所以，一定要多多调试。

七、优化方向

通过实践操作加深对代码逻辑的理解，能够帮助筛选出更优的解决方案。当前项目仍处于基础阶段，主要基于理想条件进行设计，尚未覆盖复杂环境下的实际应用需求。

环境适应性优化方向

有以下的环境是我思考的可能会出现的问题和未来完善的方向
1、需测试夜间或光线不足场景下的识别效果，考虑引入低光增强算法或红外辅助技术

2、针对摄像头晃动或物体移动的情况，优化图像稳定性和动态目标追踪能力

3、当前可能受限于特定颜色范围，需扩展色彩识别阈值，验证相近色系的区分度，避免误操作

4、一些更加恶劣的天气，比如华南地区的台风，北京的雾霾，在这些环境是否能正常识别，等等都是需要进行迭代来实现具体的算法

参数调优

还有就是在调参方面，我们未来可以思考的方向，比如

1、引入机器学习和深度学习，实现自动调参，减少人工干预

2、噪声干扰，这是实际操作中出现的问题，我截下来的结果仅是当时噪声最小的情况的图片，可以使用像早停、贝叶斯优化、多次实验等方法进行优化

3、 针对红色的HSV环绕特性，采用双阈值范围合并策略，提升红色检测的完整性

八、心得与体会

无论是什么方向进行优化抑或是添加何种功能，都需要自己动手操作，动手优化，动脑思考才能有所收获。

九、完整代码

调试代码（HSV参数选择）

import cv2
import numpy as np

# 摄像头设置
frameWidth = 640
frameHeight = 480
cap = cv2.VideoCapture(1)
cap.set(3, frameWidth)
cap.set(4, frameHeight)
cap.set(10, 150)   # 亮度

# ---------- 创建控制面板窗口和滑动条 ----------
cv2.namedWindow("TrackBar")   # 必须先创建窗口

# 创建6个滑动条，参数：名称, 窗口名, 初始值, 最大值, 回调函数
cv2.createTrackbar("Hue Min", "TrackBar", 0, 179, lambda x: None)
cv2.createTrackbar("Hue Max", "TrackBar", 179, 179, lambda x: None)
cv2.createTrackbar("Saturation Min", "TrackBar", 0, 255, lambda x: None)
cv2.createTrackbar("Saturation Max", "TrackBar", 255, 255, lambda x: None)
cv2.createTrackbar("Value Min", "TrackBar", 0, 255, lambda x: None)
cv2.createTrackbar("Value Max", "TrackBar", 255, 255, lambda x: None)

# 可选：为显示窗口设置较小尺寸（解决窗口太大的问题）
cv2.namedWindow("Original", cv2.WINDOW_NORMAL)
cv2.resizeWindow("Original", 320, 240)
cv2.namedWindow("Mask", cv2.WINDOW_NORMAL)
cv2.resizeWindow("Mask", 320, 240)
cv2.namedWindow("Result", cv2.WINDOW_NORMAL)
cv2.resizeWindow("Result", 320, 240)

while True:
    # ===================== 修复代码：检测窗口是否关闭 =====================
    # 如果TrackBar窗口被关闭，直接退出循环
    if cv2.getWindowProperty("TrackBar", cv2.WND_PROP_VISIBLE) < 1:
        break
    # ====================================================================

    success, img = cap.read()
    if not success:
        print("无法获取摄像头画面")
        break

    # 转换到HSV空间
    imgHSV = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)

    # 获取当前滑动条的值
    h_min = cv2.getTrackbarPos("Hue Min", "TrackBar")
    h_max = cv2.getTrackbarPos("Hue Max", "TrackBar")
    s_min = cv2.getTrackbarPos("Saturation Min", "TrackBar")
    s_max = cv2.getTrackbarPos("Saturation Max", "TrackBar")
    v_min = cv2.getTrackbarPos("Value Min", "TrackBar")
    v_max = cv2.getTrackbarPos("Value Max", "TrackBar")

    lower = np.array([h_min, s_min, v_min])
    upper = np.array([h_max, s_max, v_max])

    # 生成掩膜并应用
    mask = cv2.inRange(imgHSV, lower, upper)
    imgResult = cv2.bitwise_and(img, img, mask=mask)

    # 显示三个窗口
    cv2.imshow("Original", img)
    cv2.imshow("Mask", mask)
    cv2.imshow("Result", imgResult)

    # 按 'q' 退出
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()
