基于STM32的流量计智能流速流量监测、水泵报警系统（泵启动 1100027-基于STM32的流量计智能流速流量监测、水泵报警系统（泵启动、阈值设置、LCD1602、超阈值报警、proteus） 功能描述： 基于STM32F103C8单片机实现的智能流速、流量，流量计设计 实现的功能是通过信号发生器模拟齿轮传感器，检测流量的大小，同时计算流过液体的总容量 可以设置最大流过的总容量，当超过设定值后通过蜂鸣器与LED灯指示 当没有超过则启动水泵控制电路带动液体流动 1、流速检测 2、流量统计 3、阈值显示与设置（通过按键实现阈值的调节或清零） 4、水泵启动 5、超阈值报警 有哪些资料： 1、仿真工程文件 2、PCB工程文件 3、原理图工程文件 4、源代码

在电子项目开发的世界里，基于STM32的各类应用层出不穷。今天咱就来聊聊这个基于STM32F103C8单片机打造的智能流速、流量监测以及水泵报警系统，它的功能那叫一个实用又有趣。

功能剖析

流速检测与流量统计

通过信号发生器模拟齿轮传感器来检测流量大小，进而计算流过液体的总容量。这里面涉及到对传感器信号的采集与处理。在代码实现上，大概是这样的（以下代码仅为示意，实际可能需根据硬件连接调整）：

// 假设ADC用于采集传感器信号
uint16_t ADC_Value;
// 初始化ADC相关代码
void ADC_Init(void) {
    // 配置ADC时钟等
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
    ADC_InitTypeDef ADC_InitStructure;
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;
    ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
    ADC_InitStructure.ADC_NbrOfChannel = 1;
    ADC_Init(ADC1, &ADC_InitStructure);
    ADC_Cmd(ADC1, ENABLE);
}

// 获取ADC采集值
uint16_t Get_ADC_Value(void) {
    ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);
    while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);
    return ADC_GetConversionValue(ADC1);
}

这里通过ADC采集传感器模拟信号，后续再通过一定的算法将采集值转化为实际的流速和流量数据。

阈值显示与设置

这部分通过按键来实现阈值的调节或清零。按键检测代码可以像这样：

// 假设按键连接在PA0口
GPIO_InitTypeDef GPIO_InitStructure;
// 初始化按键端口
void Key_Init(void) {
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
}

// 检测按键是否按下
uint8_t Key_Scan(void) {
    if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0) {
        while (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0);
        return 1;
    }
    return 0;
}

通过检测按键状态，在主程序里就可以实现阈值的增减或者清零操作啦。

水泵启动与超阈值报警

当流量未超过设定阈值时，启动水泵控制电路带动液体流动；超过设定值后，通过蜂鸣器与LED灯指示报警。控制水泵和报警设备的代码示例：

// 假设水泵控制引脚在PB0，蜂鸣器在PB1，LED在PB2
void Control_Init(void) {
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    GPIO_InitTypeDef GPIO_InitStructure;
    // 水泵控制引脚初始化
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
    // 蜂鸣器引脚初始化
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
    // LED引脚初始化
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

// 启动水泵
void Start_Pump(void) {
    GPIO_SetBits(GPIOB, GPIO_Pin_0);
}

// 关闭水泵
void Stop_Pump(void) {
    GPIO_ResetBits(GPIOB, GPIO_Pin_0);
}

// 触发报警
void Alarm(void) {
    GPIO_SetBits(GPIOB, GPIO_Pin_1);
    GPIO_SetBits(GPIOB, GPIO_Pin_2);
}

在主程序中，根据流量和阈值的比较结果来调用这些函数，实现相应的控制。

拥有的资料助力开发

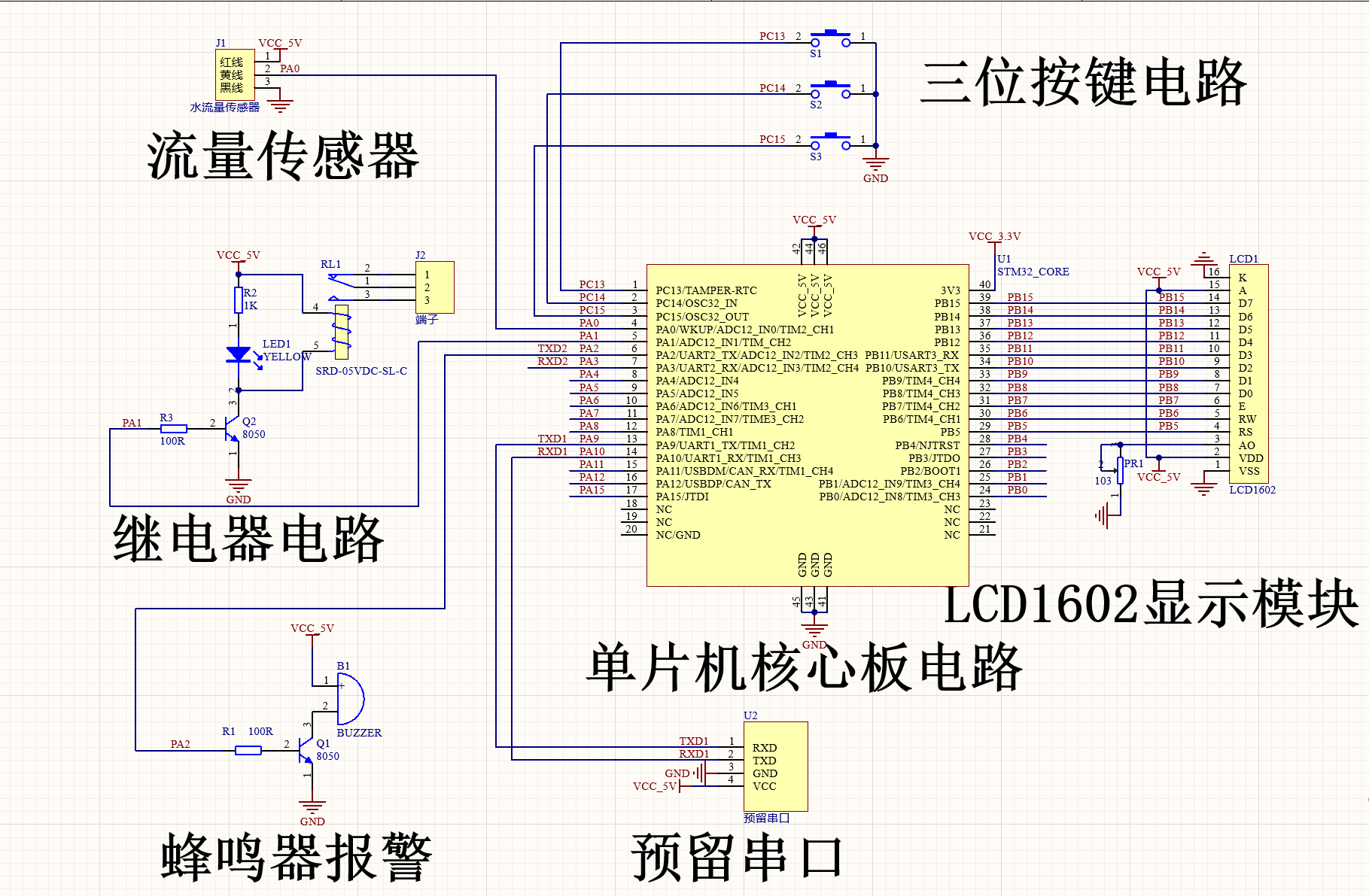

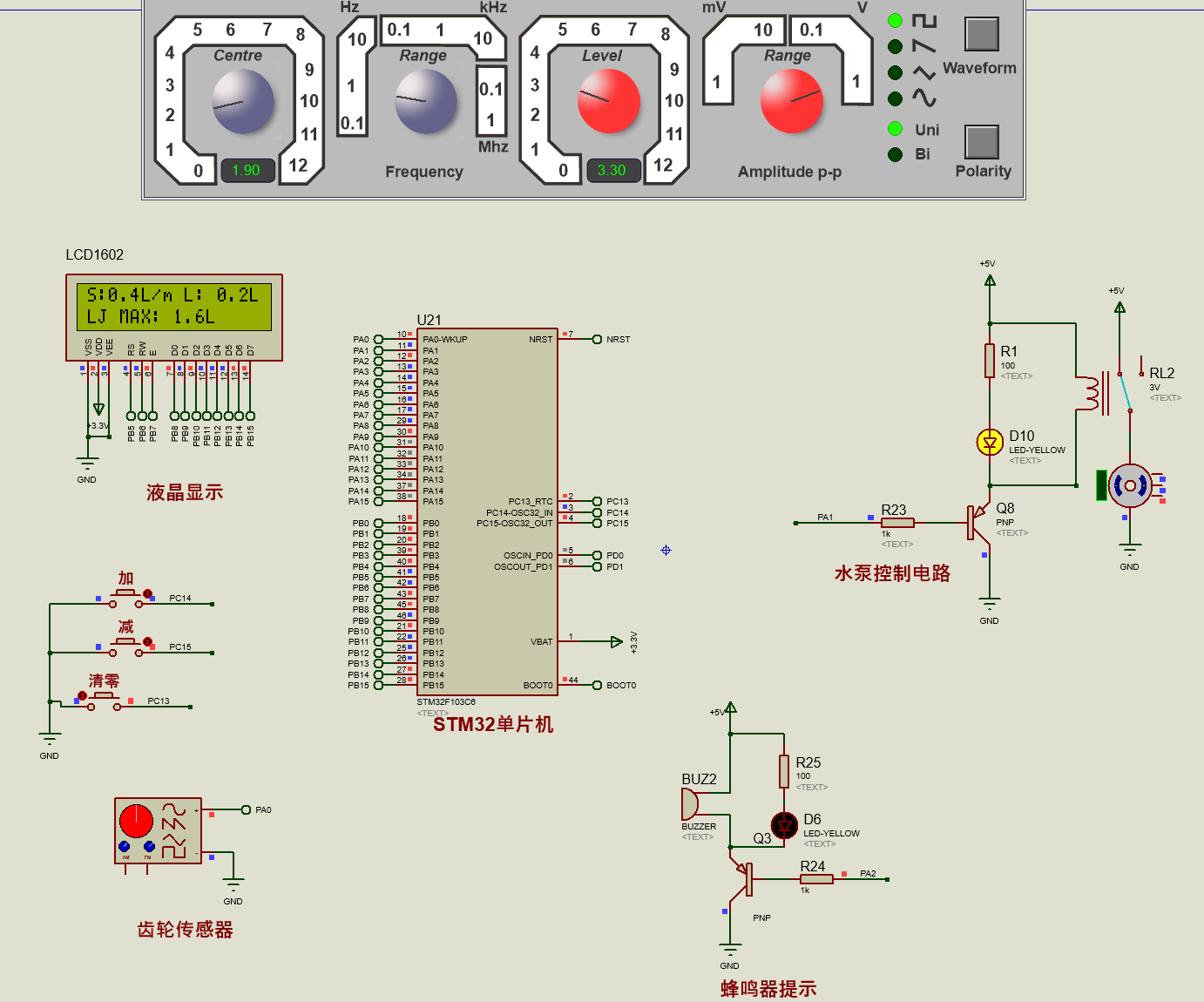

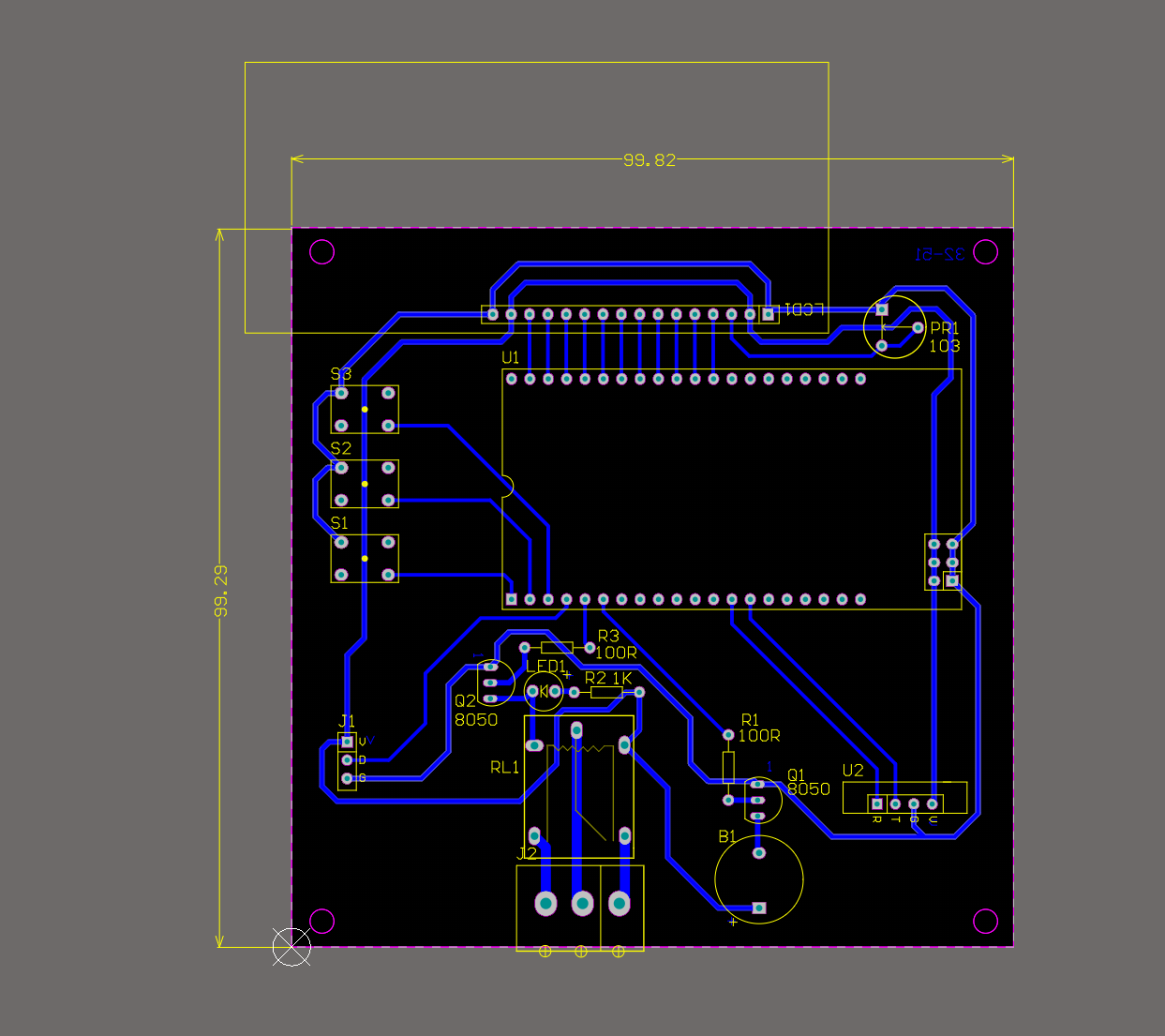

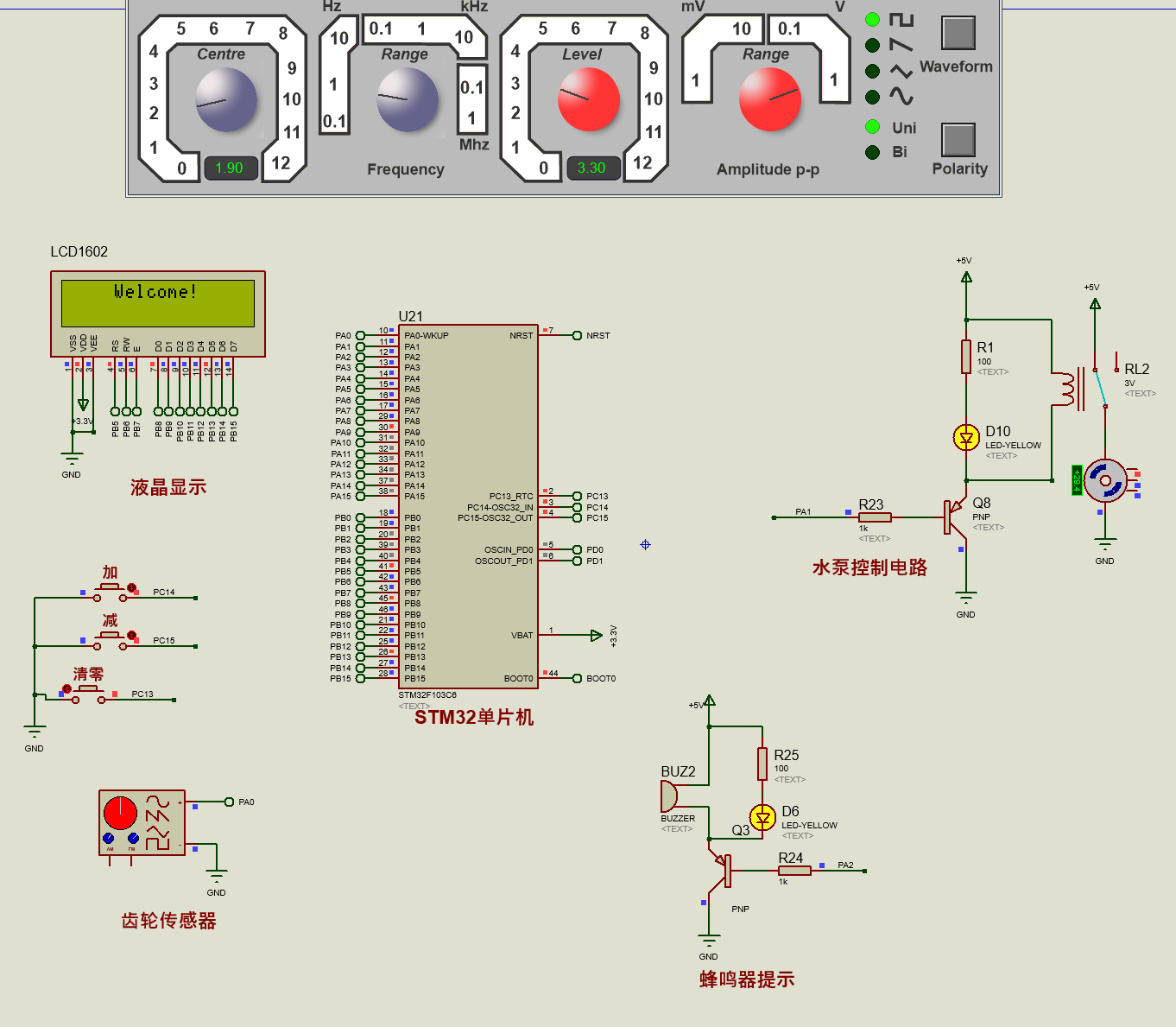

这个项目还提供了仿真工程文件、PCB工程文件、原理图工程文件以及源代码，简直是开发的宝藏。仿真工程文件能让我们在实际硬件搭建前进行功能验证，减少错误成本。PCB工程文件则为硬件制作提供了精确的布局布线指导。原理图工程文件清晰展示了各个模块的连接关系，方便我们理解电路原理。而源代码更是直接给出了实现上述功能的具体代码，我们可以在此基础上进行优化和扩展。

基于STM32的流量计智能流速流量监测、水泵报警系统（泵启动 1100027-基于STM32的流量计智能流速流量监测、水泵报警系统（泵启动、阈值设置、LCD1602、超阈值报警、proteus） 功能描述： 基于STM32F103C8单片机实现的智能流速、流量，流量计设计 实现的功能是通过信号发生器模拟齿轮传感器，检测流量的大小，同时计算流过液体的总容量 可以设置最大流过的总容量，当超过设定值后通过蜂鸣器与LED灯指示 当没有超过则启动水泵控制电路带动液体流动 1、流速检测 2、流量统计 3、阈值显示与设置（通过按键实现阈值的调节或清零） 4、水泵启动 5、超阈值报警 有哪些资料： 1、仿真工程文件 2、PCB工程文件 3、原理图工程文件 4、源代码

总之，这个基于STM32的流量计智能流速流量监测与水泵报警系统，无论是对于学习STM32开发，还是实际应用场景的项目开发，都具有很大的参考价值。希望大家能从中学到有用的知识，打造出更棒的项目！
