一、实验目的

1. 掌握路由器的基础 IP 配置与直连路由原理，实现 192.168.1.0/24 与 192.168.2.0/24 两个网段的跨网段通信。
2. 学习华为路由器的 DHCP 服务配置方法，实现终端设备自动获取 IP 地址、网关与 DNS 服务器地址。
3. 搭建 DNS 服务器并配置域名解析记录，验证不同网段主机通过域名访问 HTTP 服务的可行性。
4. 掌握网络连通性测试（ping）与 DNS 解析验证（nslookup）的方法，排查常见网络故障。

---

二、实验环境与工具

• 实验平台：华为 eNSP 仿真软件
• 核心设备：华为 AR2220 路由器、S3700 二层交换机、终端 PC、Client 客户端、HTTP 服务器、DNS 服务器
• 配置工具：设备 CLI 命令行、图形化配置界面

---

三、实验拓扑与设备规划

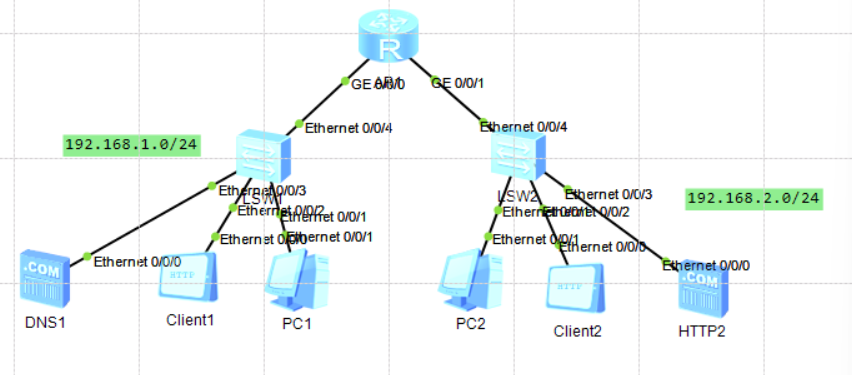

1. 实验拓扑图

2. 设备 IP 与服务规划表

设备类型	设备名称	接口 / 角色	IP 地址	子网掩码	网关
路由器	AR1	GE0/0/0（LAN1）	192.168.1.254/24	-	-
		GE0/0/1（LAN2）	192.168.2.254/24	-	-

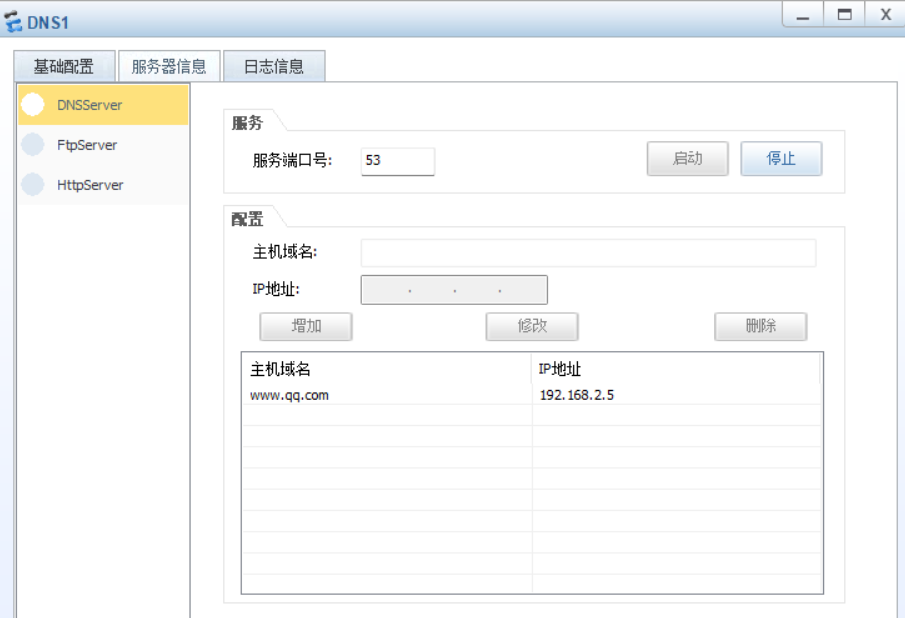

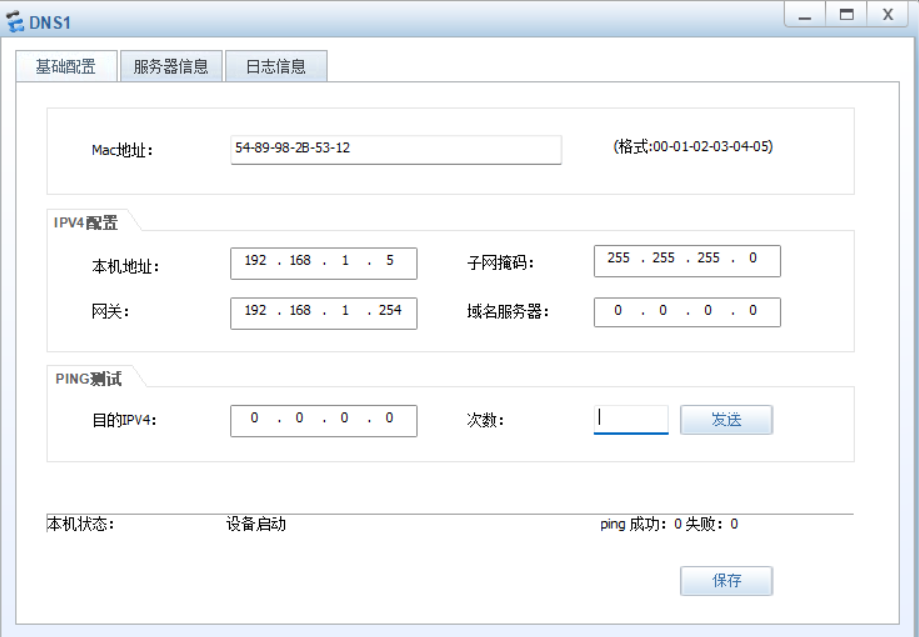

DNS 服务器	DNS1	-	192.168.1.5	255.255.255.0	192.168.1.254

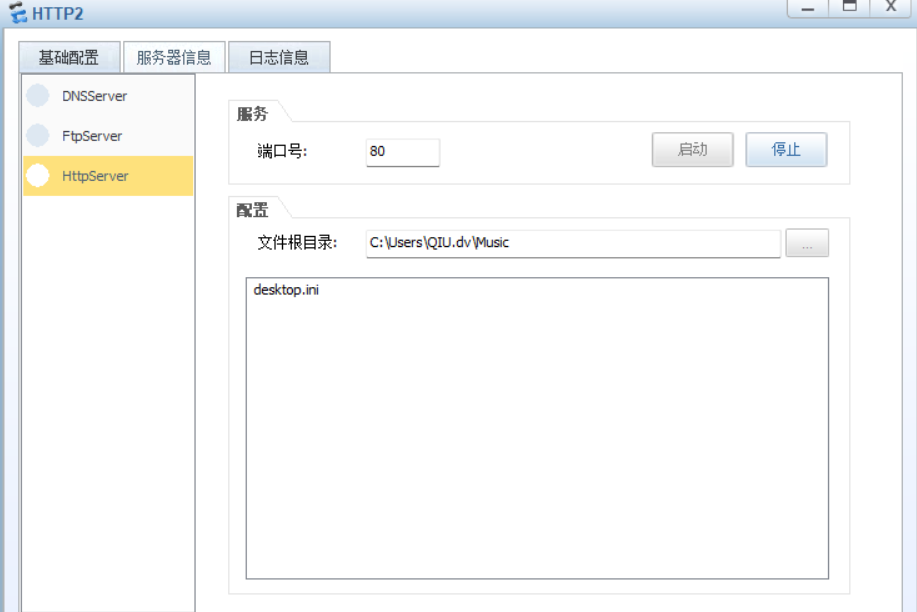

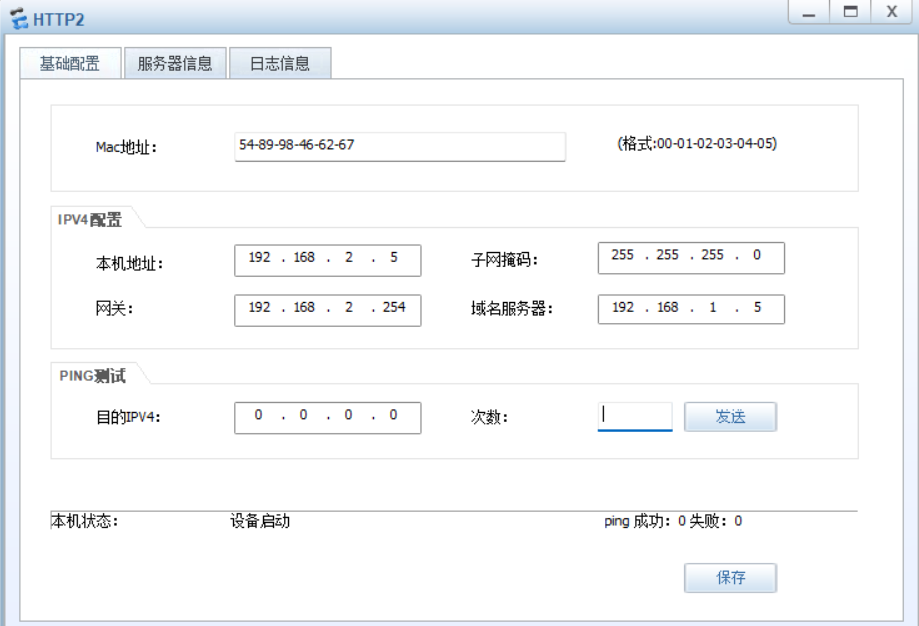

HTTP 服务器	HTTP2	-	192.168.2.5	255.255.255.0	192.168.2.254

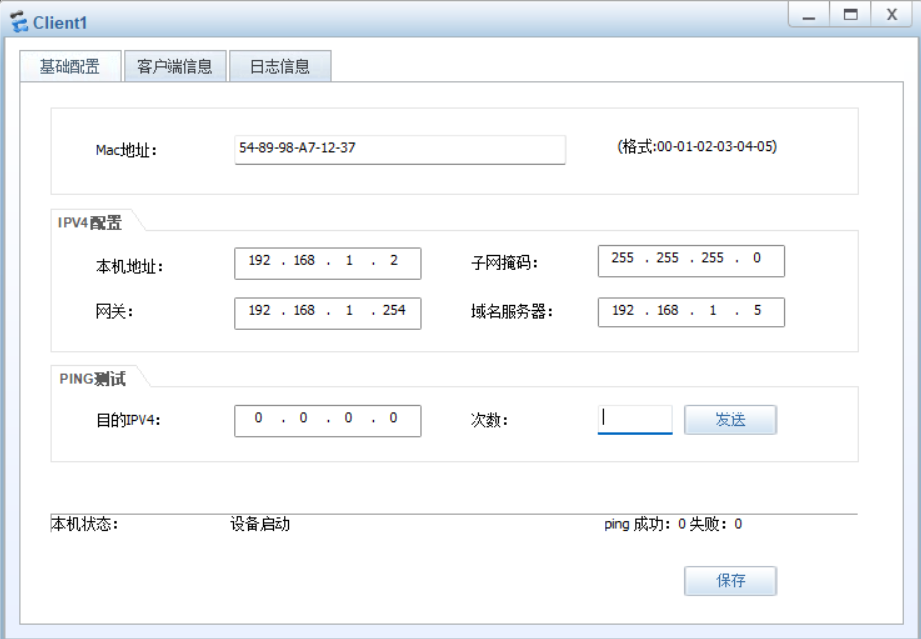

客户端	Client1	-	192.168.1.2	255.255.255.0	192.168.1.254

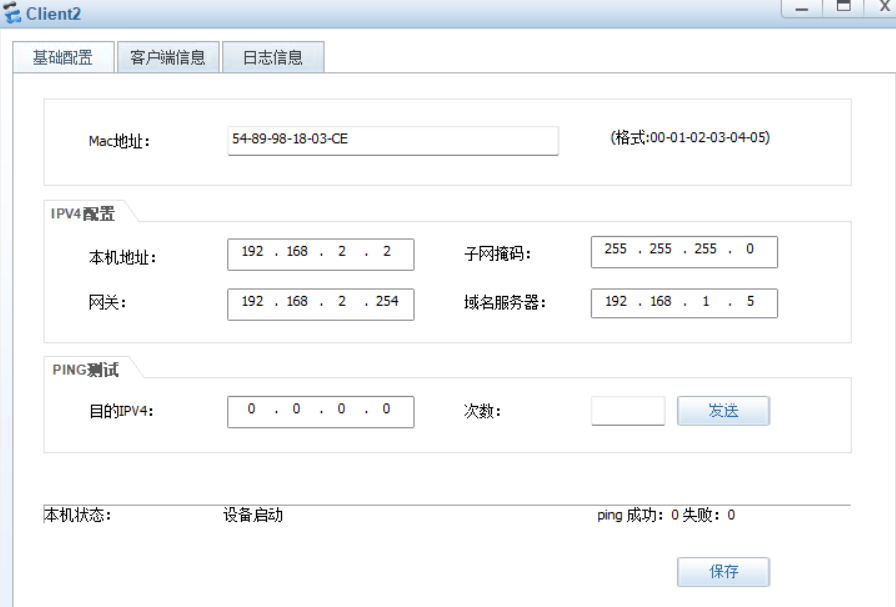

客户端	Client2	-	192.168.2.2	255.255.255.0	192.168.2.254

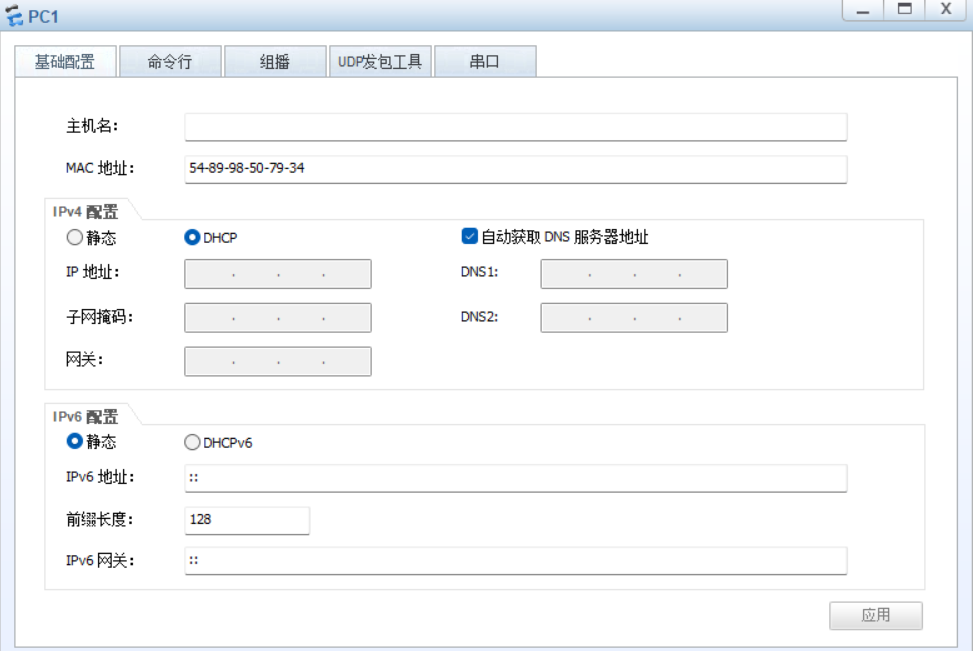

PC	PC1/PC2	-	DHCP 自动获取	-	-

---

四、实验步骤

DNS

HTTP

PC

Client

路由器 AR1 基础配置

The device is running!

<Huawei>undo terminal monitor
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys AR1
[AR1]interface g0/0/0
[AR1-GigabitEthernet0/0/0]ip add 192.168.1.254 24
[AR1-GigabitEthernet0/0/0]q
[AR1]interface g0/0/1
[AR1-GigabitEthernet0/0/1]ip add 192.168.2.254 24
[AR1-GigabitEthernet0/0/1]q
[AR1]q
<AR1>display ip interface brief
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 3
The number of interface that is DOWN in Physical is 1
The number of interface that is UP in Protocol is 3
The number of interface that is DOWN in Protocol is 1

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              192.168.1.254/24     up         up
GigabitEthernet0/0/1              192.168.2.254/24     up         up
GigabitEthernet0/0/2              unassigned           down       down
NULL0                             unassigned           up         up(s)

验证结果：GE0/0/0 和 GE0/0/1 接口的 Physical 和 Protocol 状态均为up，说明接口配置正常。

路由器 DHCP 服务配置

<AR1>sys
Enter system view, return user view with Ctrl+Z.
[AR1]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[AR1]ip pool a
Info: It's successful to create an IP address pool.
[AR1-ip-pool-a]network 192.168.1.0 mask 24
[AR1-ip-pool-a]gateway-list 192.168.1.254
[AR1-ip-pool-a]dns-list 192.168.1.5
[AR1-ip-pool-a]q


[AR1]ip pool b
Info: It's successful to create an IP address pool.
[AR1-ip-pool-b]network 192.168.2.0 mask 24
[AR1-ip-pool-b]gateway-list 192.168.2.254
[AR1-ip-pool-b]dns-list 192.168.1.5
[AR1-ip-pool-b]q

[AR1]ip pool a
[AR1-ip-pool-a]display this
[V200R003C00]
#
ip pool a
 gateway-list 192.168.1.254
 network 192.168.1.0 mask 255.255.255.0
 dns-list 192.168.1.5
#
return
[AR1-ip-pool-a]q

[AR1]ip pool b
[AR1-ip-pool-b]display this
[V200R003C00]
#
ip pool b
 gateway-list 192.168.2.254
 network 192.168.2.0 mask 255.255.255.0
 dns-list 192.168.1.5
#
return
[AR1-ip-pool-b]q

[AR1]display current-configuration
[V200R003C00]
#
 sysname AR1
#
 snmp-agent local-engineid 800007DB03000000000000
 snmp-agent
#
 clock timezone China-Standard-Time minus 08:00:00
#
portal local-server load portalpage.zip
#
 drop illegal-mac alarm
#
 set cpu-usage threshold 80 restore 75
#
dhcp enable
#
ip pool a
 gateway-list 192.168.1.254
 network 192.168.1.0 mask 255.255.255.0
 dns-list 192.168.1.5
#
ip pool b
 gateway-list 192.168.2.254
 network 192.168.2.0 mask 255.255.255.0
 dns-list 192.168.1.5
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http
#
firewall zone Local
 priority 15
#
interface GigabitEthernet0/0/0
 ip address 192.168.1.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.2.254 255.255.255.0
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
user-interface con 0
 authentication-mode password
user-interface vty 0 4
user-interface vty 16 20
#
wlan ac
#
return

[AR1]interface g0/0/0
[AR1-GigabitEthernet0/0/0]dhcp select global
[AR1-GigabitEthernet0/0/0]q
[AR1]interface g0/0/1
[AR1-GigabitEthernet0/0/1]dhcp select global
[AR1-GigabitEthernet0/0/1]q

五、实验结果与分析

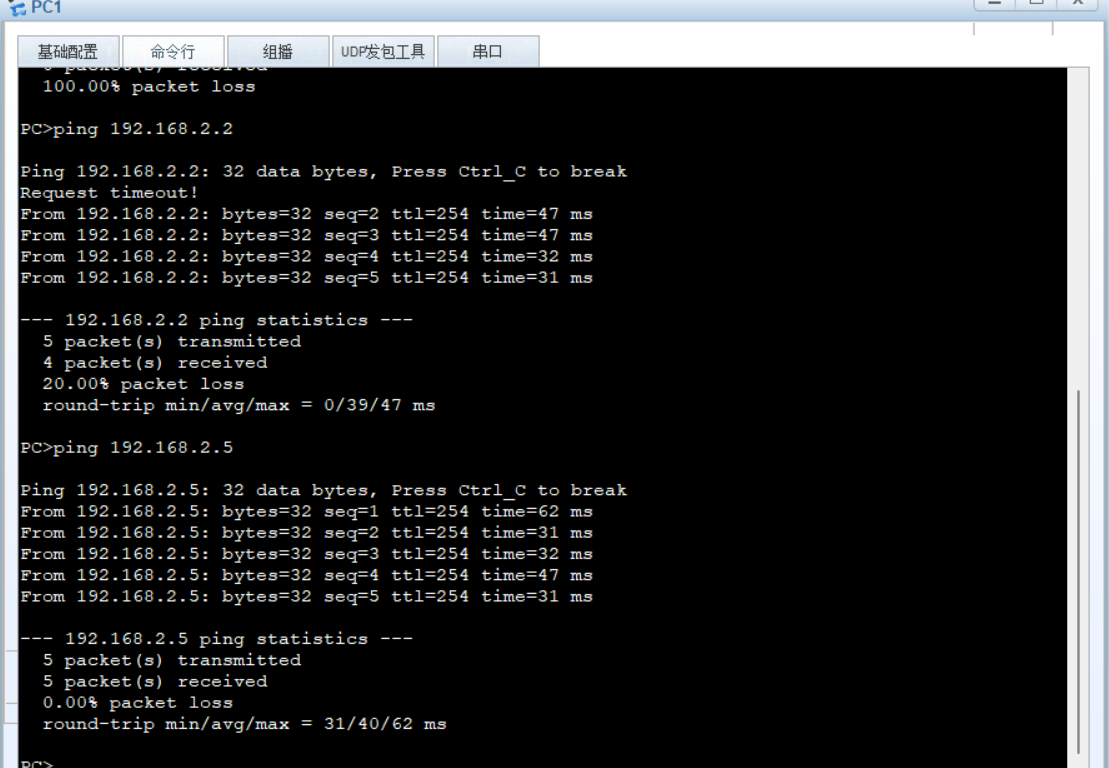

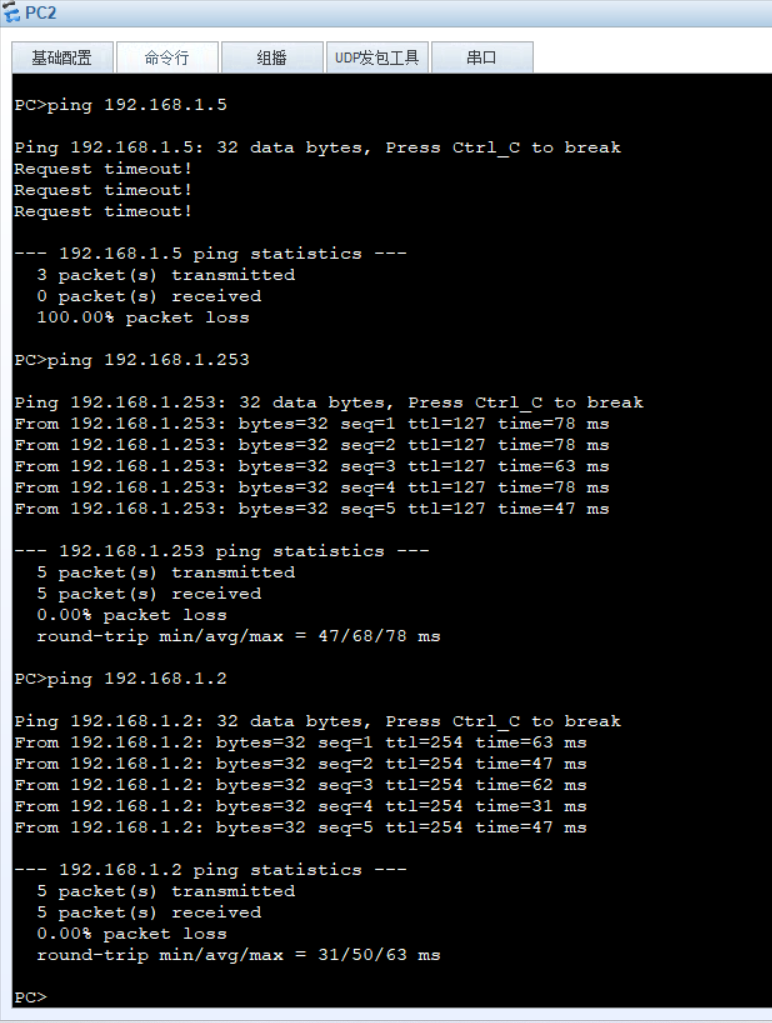

1. 核心测试结果汇总

2. 关键配置验证

• 路由器display ip interface brief显示两个 LAN 接口均为up/up状态，直连路由自动生成，无需额外配置静态路由即可实现跨网段通信。
• DHCP 地址池配置正确，display ip pool可查看地址分配情况，PC1、PC2 成功获取 IP 地址，说明dhcp select global绑定生效。
• DNS 服务器记录配置正确，客户端解析域名时，可通过路由器跨网段访问 192.168.1.5，返回正确的 HTTP 服务器 IP 地址。

3. 故障排查与解决

• 问题 1：Client2 无法访问 DNS 服务器，提示 “请求超时”。解决：检查 HTTP2 和 Client2 的 DNS 配置，发现 DNS 服务器地址填写错误，修正为192.168.1.5后恢复正常。
• 问题 2：PC1 无法通过 DHCP 获取 IP 地址。解决：检查路由器接口配置，发现 GE0/0/0 接口未配置dhcp select global，绑定地址池后 PC1 成功获取 IP。

• ---



六、实验总结

本次实验成功完成了路由器 IP 配置、DHCP 服务部署、跨网段通信与 DNS 解析测试，核心收获如下：

1. 直连路由原理：路由器会自动为直连的网段生成路由条目，因此无需额外配置静态 / 动态路由，即可实现两个直连网段的跨网段通信。
2. DHCP 服务配置要点：必须先全局开启 DHCP 服务，再配置地址池（包含网段、网关、DNS），最后在接口下绑定全局地址池，才能让终端自动获取 IP。
3. 跨网段 DNS 解析逻辑：客户端配置的 DNS 服务器可以位于不同网段，只要路由器的路由可达，客户端就能向 DNS 服务器发送解析请求，获取目标域名对应的 IP 地址。
4. 故障排查流程：网络故障排查应遵循 “物理连接→接口状态→IP / 网关配置→路由 / 服务配置→终端配置” 的顺序，逐步定位问题点。

---

七、实验拓展思考

1. 若要实现互联网访问，需在 AR1 上配置 NAT 地址转换，将私网 IP 转换为公网 IP，同时配置默认路由指向运营商网关。
2. 可在网络中部署备用 DNS 服务器，提升域名解析的可靠性，客户端配置双 DNS 地址，主服务器故障时自动切换至备用服务器。
3. 可在 HTTP 服务器上配置多个虚拟主机，通过不同域名访问不同的网站目录，进一步理解 HTTP 虚拟主机的工作原理。
