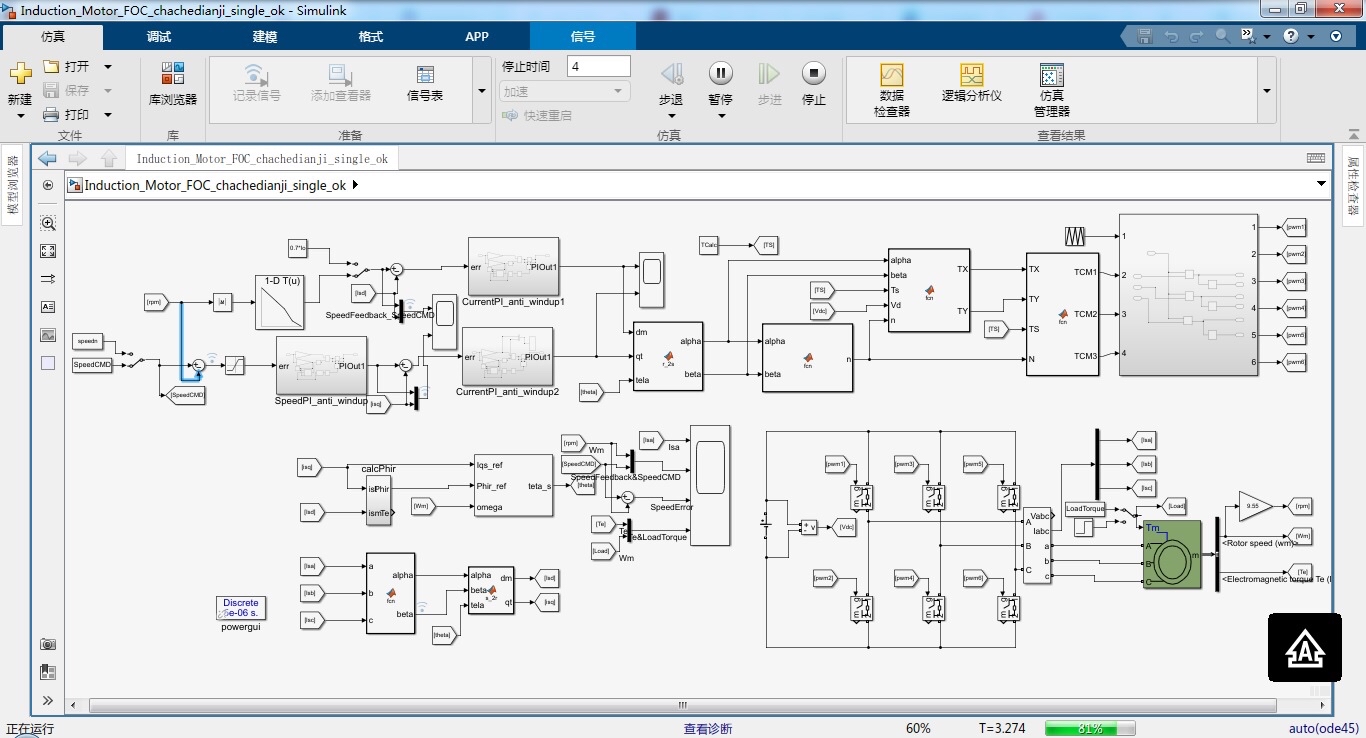

三相异步电机simulink仿真 中南大学与山河智能合作开发电动叉车的校企合作项目的仿真模型，感应电机FOC仿真，电机参数是山河智能SWFE15型起重量1.5吨电动叉车使用的实际电机。 采用转速电流双闭环，转子磁场定向FOC，防饱和PI调节器，PI输出带限幅，SVPWM发波，仿真工况涵盖带负载启动，加减速，发电运行，过载运行等工况，电流波形正弦度很好，模型实用价值较高。 附赠部分优质异步电机矢量控制相关文献。

最近参与了中南大学与山河智能合作开发电动叉车的校企合作项目，其中三相异步电机的Simulink仿真部分特别有意思，今天就来跟大家分享一下。

这个项目聚焦于电动叉车的感应电机FOC（磁场定向控制）仿真，所采用的电机参数来自山河智能SWFE15型1.5吨起重量电动叉车的实际电机，非常贴近实际应用场景。

控制策略与关键模块

转速电流双闭环 + 转子磁场定向FOC

在整个控制架构中，转速电流双闭环与转子磁场定向FOC是核心。转速环的作用是根据给定转速与实际转速的差值，输出一个期望的电流值。而电流环则负责让实际电流跟踪这个期望值。

以Matlab代码简单示意转速环PI调节器部分：

% 转速环PI参数
kp_speed = 0.5;
ki_speed = 0.1;

% 初始值
integral_speed = 0;
prev_error_speed = 0;

% 计算转速环输出
function output = speed_PI(speed_ref, speed_actual, dt)
    error_speed = speed_ref - speed_actual;
    integral_speed = integral_speed + error_speed * dt;
    p_term = kp_speed * error_speed;
    i_term = ki_speed * integral_speed;
    output = p_term + i_term;
    prev_error_speed = error_speed;
end

这段代码里，kpspeed 和 kispeed 分别是比例和积分系数，通过调整它们可以优化转速环的响应。integral_speed 用于累计误差，从而实现积分作用。

防饱和PI调节器与PI输出限幅

为了避免PI调节器输出过大或过小导致系统不稳定，采用了防饱和PI调节器并且对PI输出进行限幅。

% 限幅函数
function limited_value = saturation_limit(value, min_limit, max_limit)
    if value < min_limit
        limited_value = min_limit;
    elseif value > max_limit
        limited_value = max_limit;
    else
        limited_value = limited_value;
    end
end

这段简单的限幅代码，确保PI调节器的输出在合理范围内，防止系统失控。

SVPWM发波

SVPWM（空间矢量脉宽调制）发波技术能有效提高直流电压利用率，并且使输出电流波形更加接近正弦波。在Simulink中搭建SVPWM模块，它会根据输入的电压矢量合成参考电压矢量，并输出对应的PWM波来控制逆变器。

仿真工况与结果

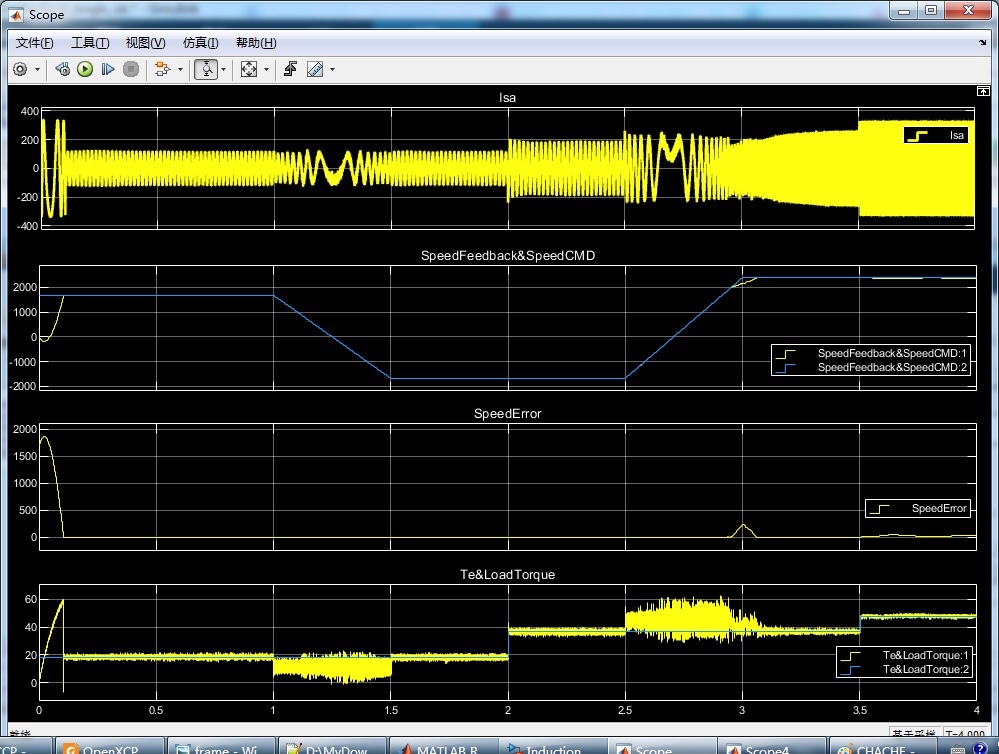

仿真工况涵盖了带负载启动、加减速、发电运行、过载运行等各种实际可能遇到的情况。经过测试，电流波形正弦度非常好，这意味着电机能更平稳地运行，减少了谐波带来的负面影响。这种良好的电流波形得益于前面提到的各种控制策略的协同工作。

比如在带负载启动工况下，转速环和电流环快速响应，使得电机能快速达到稳定转速，同时限幅环节保证电流不会过大损坏电机。

实用价值与文献分享

这个仿真模型具有较高的实用价值，它基于实际电机参数，模拟了各种真实工况，对于电动叉车的电机控制优化有很大的指导意义。

最后，给大家附赠部分优质异步电机矢量控制相关文献，希望对大家进一步研究有所帮助：

• 《异步电机矢量控制原理与实践》，详细讲解了矢量控制的基本原理与实际应用案例。
• 《基于FOC的三相异步电机高性能控制策略研究》，专注于FOC控制在提高电机性能方面的深入研究。

希望这次分享能让大家对三相异步电机的Simulink仿真以及校企合作项目中的电机控制有更深入的了解。
