在岩石工程领域，钻孔压裂水力裂纹扩展的研究至关重要。它对于诸如石油开采、地热能源开发等众多实际应用都有着关键的意义。今天咱们就聊聊相场法结合Comsol软件在岩石损伤研究，特别是钻孔压裂水力裂纹扩展方面的事儿。

相场法原理简述

相场法是一种处理裂纹扩展问题的有效方法。它把裂纹的位置和形态用一个连续的相场变量来描述，这样就避免了传统方法中对裂纹尖端复杂追踪的难题。简单说，相场变量在材料完好区域为1，在裂纹区域为0，中间过渡区域反映了裂纹的形成与扩展过程。

假设我们定义相场变量为 $\phi$，那么相场的演化方程通常可以写成类似这样的形式（简化示例）：

\frac{\partial \phi}{\partial t} = M \left( \frac{\partial f}{\partial \phi} - \nabla \cdot \left( \epsilon^2 \nabla \phi \right) \right)

这里，$M$ 是迁移率，$f$ 是相场的自由能密度函数，$\epsilon$ 是一个控制相场过渡区宽度的参数。这个方程描述了相场变量 $\phi$ 随时间的变化，反映了裂纹是如何逐渐扩展的。

Comsol中的实现

Comsol作为一款强大的多物理场仿真软件，为我们研究相场法下的钻孔压裂水力裂纹扩展提供了很好的平台。

首先，在Comsol中搭建岩石模型。我们可以利用其几何建模工具创建一个包含钻孔的岩石体模型。假设我们建立一个二维平面应变模型，代码如下（这只是示意性的伪代码，实际Comsol操作通过图形界面完成，但代码形式有助于理解流程）：

# 创建二维模型
model = comsol.model('2D')

# 定义几何参数
radius = 0.1  # 钻孔半径
length = 1.0  # 岩石体长度
width = 1.0   # 岩石体宽度

# 创建岩石体几何
model.geom.create('geom1', 2)
model.geom('geom1').feature.create('rect1','Rectangle')
model.geom('geom1').feature('rect1').set('size', [length, width])
model.geom('geom1').feature('rect1').set('pos', [0, 0])

# 创建钻孔几何
model.geom('geom1').feature.create('circle1', 'Circle')
model.geom('geom1').feature('circle1').set('radius', radius)
model.geom('geom1').feature('circle1').set('pos', [length/2, width/2])

# 对几何进行布尔运算，挖去钻孔部分
model.geom('geom1').feature.create('bool1', 'BooleanDifference')
model.geom('geom1').feature('bool1').set('input', ['rect1', 'circle1'])
model.geom('geom1').run()

接下来，就是在模型中引入相场法相关的物理场。Comsol中有专门的模块来处理这类问题，我们需要定义相场方程中的各项参数，例如前面提到的迁移率 $M$、自由能密度函数 $f$ 等。

钻孔压裂水力裂纹扩展 相场法 comsol 岩石损伤

在定义边界条件时，对于钻孔边界，我们可以施加压力条件模拟压裂过程。比如：

# 定义钻孔边界压力
pressure = 1000  # 假设压力值为1000 Pa
model.physics('solid').boundary('pressure1').set('p', pressure)
model.physics('solid').boundary('pressure1').selection.set([1])  # 假设钻孔边界编号为1

岩石损伤与裂纹扩展分析

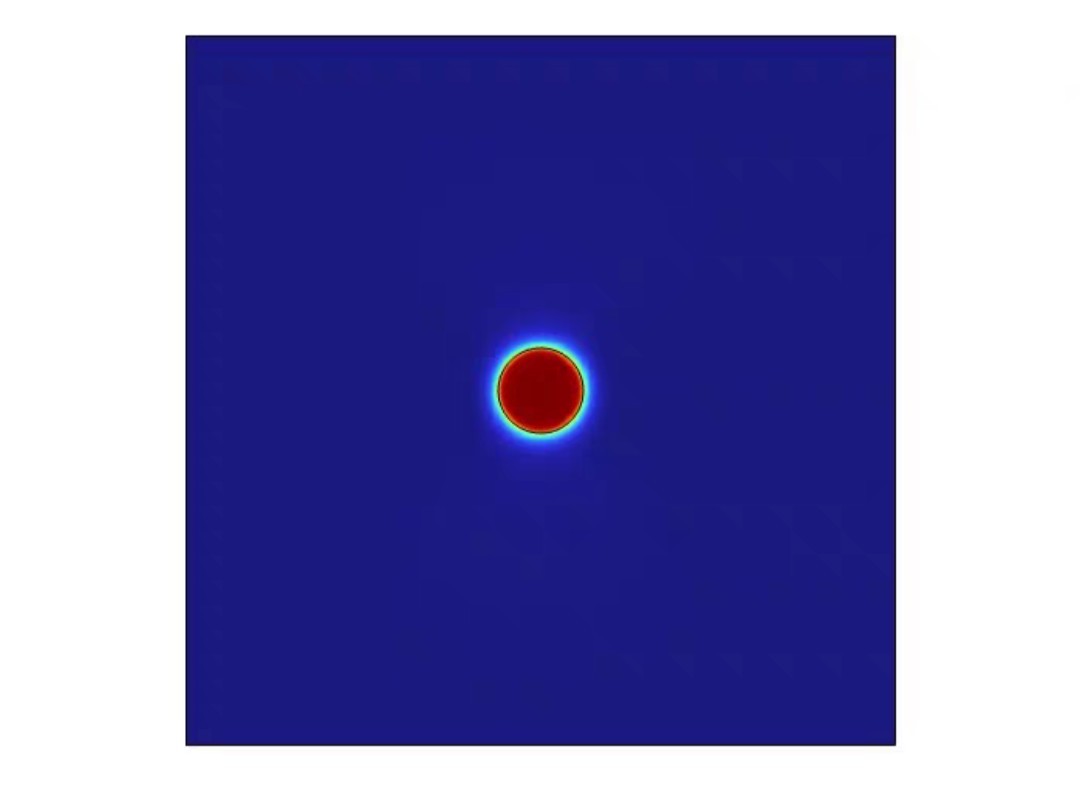

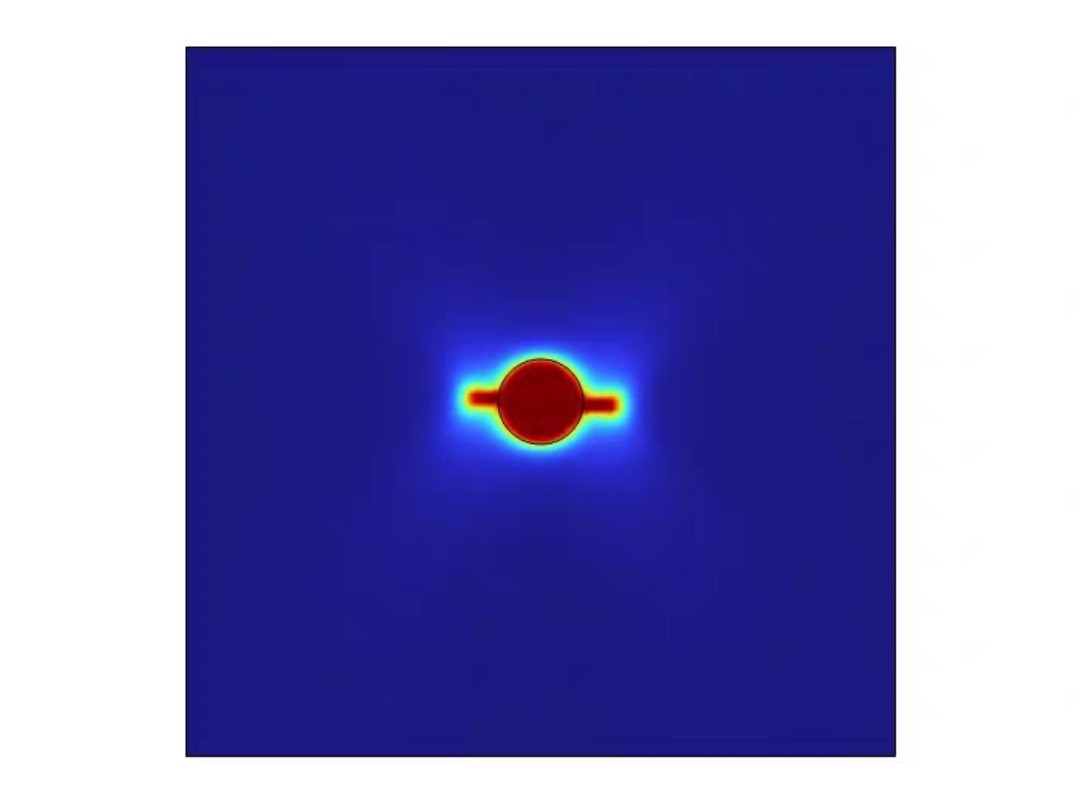

通过上述设置，运行模拟后，我们就能观察到岩石在压裂过程中的损伤和裂纹扩展情况。从相场变量 $\phi$ 的变化可以直观看到裂纹从钻孔周边开始萌生并逐渐扩展的过程。

在分析结果时，我们可以关注裂纹扩展的路径、速度以及岩石内部应力应变的分布。比如，通过查看应力云图，我们能发现裂纹尖端应力集中的现象，这与理论是相符的。而且，相场法模拟出的裂纹扩展形态也与实际岩石压裂中的情况有一定的相似性。

总之，利用相场法结合Comsol软件对钻孔压裂水力裂纹扩展进行研究，为我们深入理解岩石损伤机制提供了有力的手段，也为实际工程应用提供了重要的理论依据和模拟参考。随着技术的不断发展，相信在这个领域还会有更多有趣且实用的研究成果出现。
