来！今儿咱们直接撸起袖子干SRM电流斩波双闭环仿真。这玩意儿在电动车和工业驱动里用得贼多，但仿真时总有几个坑得注意。先甩个Simulink模型框架（别急着找我要截图，听我说结构就行）：

电流环用滞环比较器硬核控场，转速环拿PI调节稳如老狗。模型分三块：电机本体模块、控制算法模块、信号观测模块。重点看电流环那个子系统——里面藏着两个关键家伙：

1. 滞环比较器（代码里就是个if-else暴脾气）：

function duty = hysteresis(current_ref, current_actual, band)
    if current_actual > current_ref + band/2
        duty = 0; % 关断
    elseif current_actual < current_ref - band/2
        duty = 1; % 开通
    else
        duty = prev_value; % 保持
    end
end

这货就像个严格的保镖，电流超上限就断电，跌穿下限就通电。带宽设0.2~0.5A比较稳，太大了电流纹波能当心电图看。

1. 转速PI调节器参数别瞎设，记住这个经验公式：

Kp_speed = 0.6 * J / (T * Ke);  % J是转动惯量，T采样时间
Ki_speed = Kp_speed / (0.3 * T);

我通常喜欢把电流环响应时间控制在0.5ms以内，转速环可以放宽到2ms。仿真时记得把solver改成ode23tb，步长别超过50us，不然相电流波形会抽风。

SRM 开关磁阻电机电流斩波控制 软件仿真 转速电流 双闭环 matlab simulink 仿真 模型 含有文档可直接用的那种，需要的话还可提供参考文献

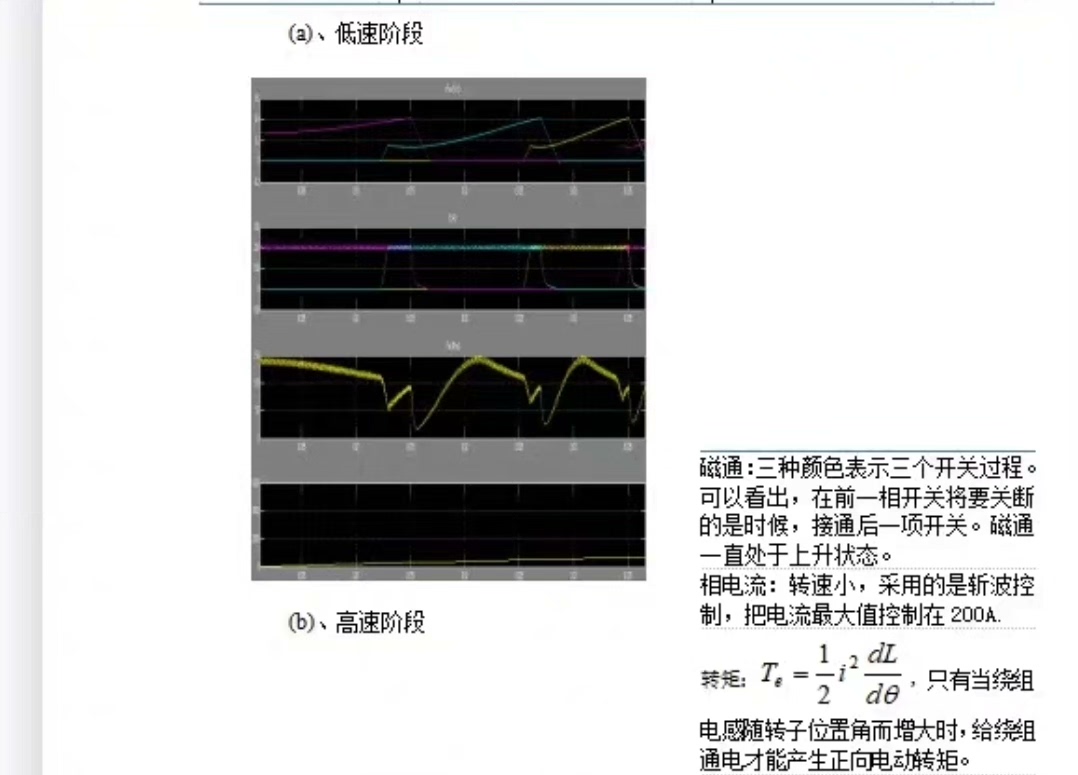

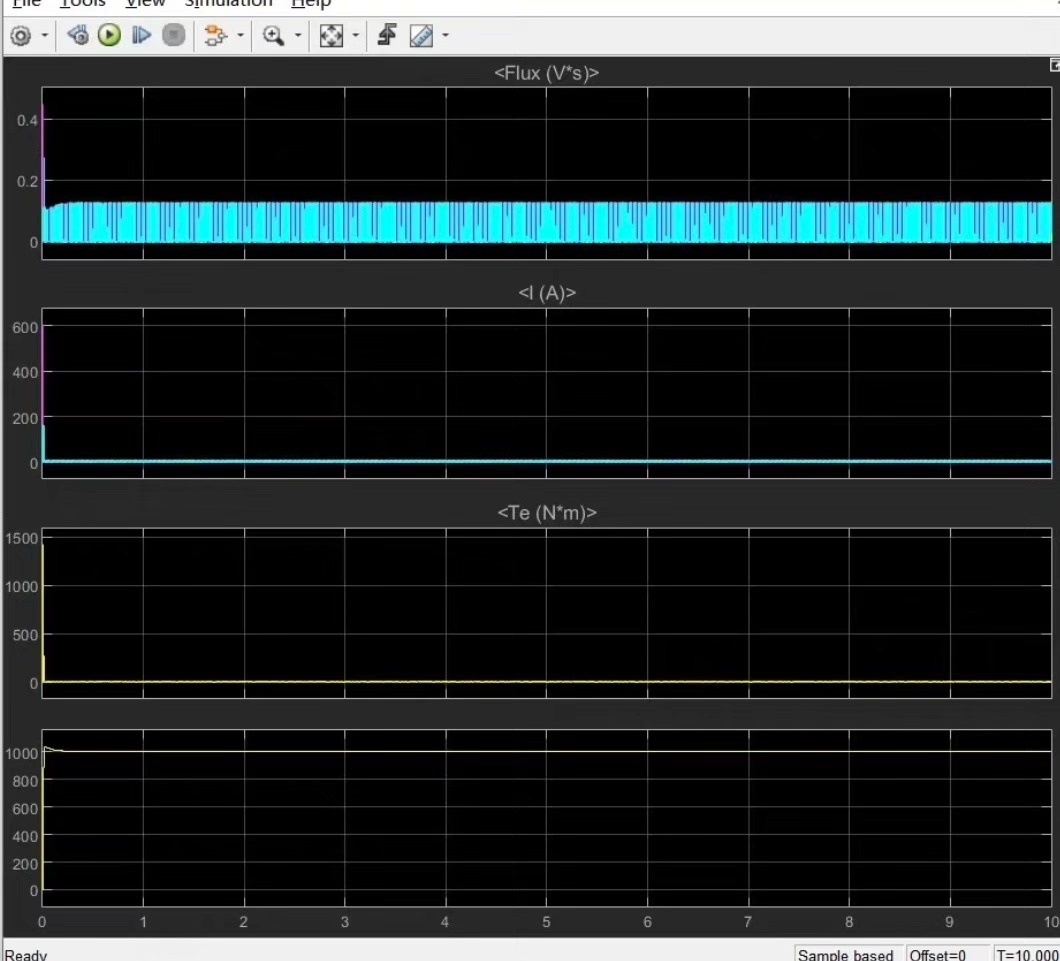

跑起来之后重点盯三个信号：

• 相电流波形是否在滞环带里跳舞
• 转速响应的超调量（别超过5%）
• 转矩脉动频谱（FFT工具直接怼）

遇到过转速震荡？八成是速度环积分太猛。试试这个骚操作——在PI输出后面加个限幅器，范围设成电流环最大参考值的80%。要是还震，把速度环的积分时间拉长两倍。

模型里藏了个彩蛋：双击电机模块能看到磁链曲线查表。这里的数据直接影响仿真精度，实测数据比解析公式靠谱。要是手头没实测数据，用这个近似公式顶一下：

flux = L0 * i + L1 * i^3 * sin(theta*3); % 三相对称结构

最后说个实战技巧：启动时先让电流环单跑100ms，等电流稳了再开转速环。仿真文件打包时要记得把solver设置存成local文件，不然别人打开又得重新配置。

需要完整模型的兄弟，老规矩评论区吱一声。参考文献扔了五六篇在文档里，从基础理论到参数整定都有，记得看2018年那篇IEEE Trans. on Industrial Electronics的，里头的变滞环带宽策略贼实用。
