在汽车电子测试与开发中，你是否曾为了计算一个“功率”信号而翻遍 CAPL 手册？或者为了在离线分析时还原一个复杂的逻辑，不得不重新写一遍 Python 脚本？

VSAR 总线工具软件全新升级的 “信号映射（Signal Mapping）”功能，将复杂的信号处理逻辑从“代码层”下放到“配置层”，通过简单的数学运算和函数组合，赋予数据第二次生命。

🚀 核心亮点：全场景、全链路覆盖

VSAR 信号映射功能最强大的地方在于其极高的兼容性，一套配置，贯穿整个开发周期：

• 在线测量模式：实车测试或台架实验时，实时观察多个原始信号叠加运算后的结果，秒级发现数据异常。
• 在线回放模式：在模拟仿真过程中，将回放的报文数据实时转换为系统逻辑变量，验证算法的动态响应。
• 离线回放模式：无需连接硬件！在复盘 Log 数据时，利用映射功能重新定义分析维度，像处理实时数据一样处理历史文件。

🛠️ 计算能力：内置“数学实验室”

VSAR 支持将多个 CAN 信号 映射至 系统变量，并提供丰富的运算支持：

1. 基础与位运算

• 算术全能：加、减、乘、除、括号嵌套，轻松实现单位换算。
• 位运算专家：支持移位（Shift）、与/或/非/异或（AND/OR/NOT/XOR），快速提取状态位。

2. 高级函数库

• 数学处理：内置绝对值 abs、开方 sqrt、极值 max/min 以及三角函数。
• 随机模拟：通过 rand() 函数生成随机数，在测试中快速模拟传感器噪声。

3. 时间维度

• 毫秒级时间戳：内置时间函数返回当前系统毫秒数，方便计算信号到达的时间差（Latency）或进行超时逻辑判断。

💡 典型应用场景

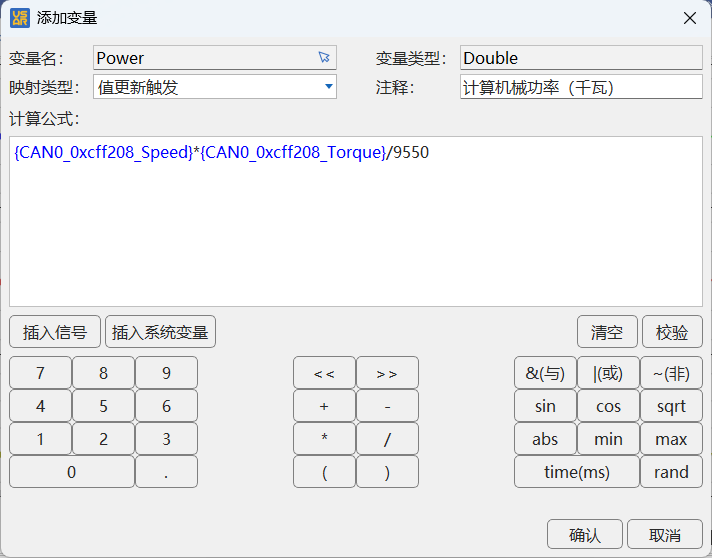

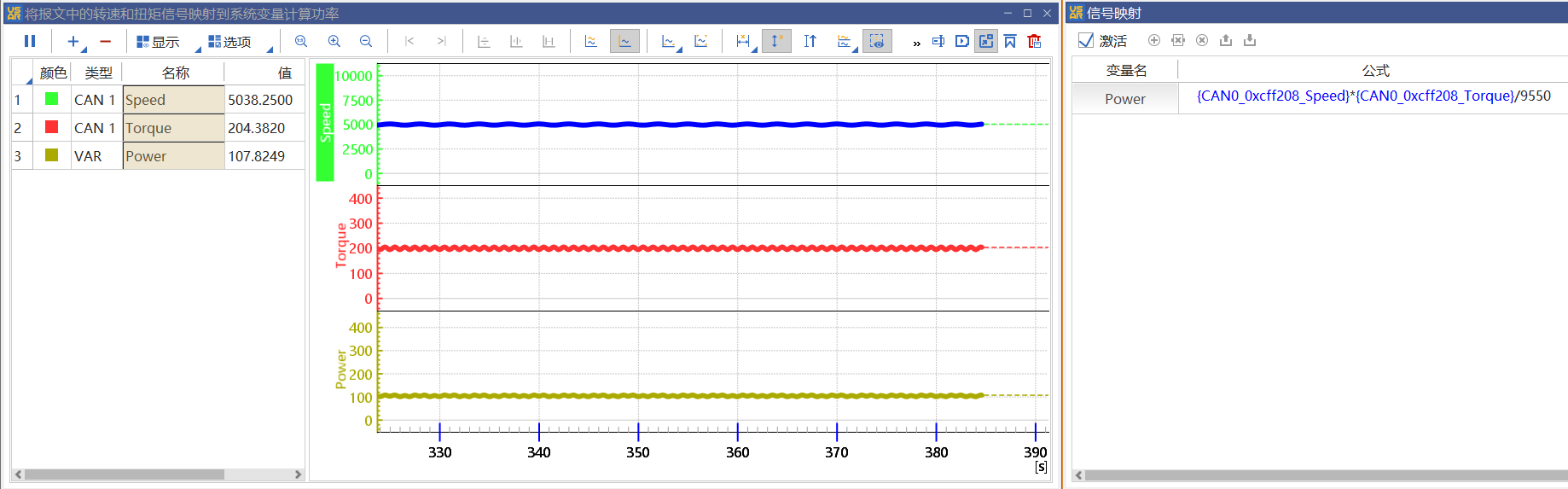

• 实时功率监控：系统变量 Power = Speed * Torque / 9550。

• 信号一致性校验：利用时间函数判断两个不同节点发送的同一信号之间的时间偏差。
• 鲁棒性测试：利用 rand() 函数在回放时为车速信号注入随机抖动，观察 ECU 反应。

🎯 为什么工程师更青睐 VSAR？

1. 低代码化：不需要掌握复杂的编程语言，懂数学公式就能做复杂分析。
2. 配置一致性：一次配置，在线、离线通用，数据分析标准完全统一。
3. 极低延迟：底层高效运算引擎，确保在高速总线负载下依然不丢包、不卡顿。

VSAR 致力于让总线开发更智能。

如果您正在寻找一款能够大幅提升测试效率的“国产利器”，VSAR 的信号映射功能绝对值得一试！
