在图像处理领域，图像分割是将图像划分为不同区域的关键技术，它在计算机视觉、医学图像处理等众多领域有着广泛应用。今天咱们就来深入探讨三种图像分割技术，并附上Matlab源代码，再搭配详细的解析与步骤说明。

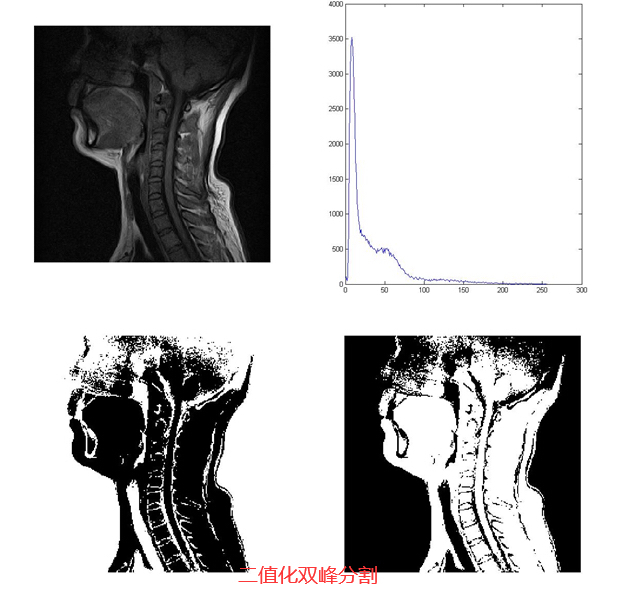

一、阈值分割技术

阈值分割是一种简单且常用的图像分割方法，它基于图像中物体和背景在灰度上的差异，通过设定一个或多个阈值，将图像像素分为不同类别。

Matlab代码实现

% 读取图像
img = imread('test.jpg');
% 转换为灰度图像
gray_img = rgb2gray(img);
% 计算全局阈值
level = graythresh(gray_img);
% 进行阈值分割
bw = imbinarize(gray_img,level);
% 显示结果
figure;
subplot(1,3,1);imshow(gray_img);title('原始灰度图像');
subplot(1,3,2);imshow(bw);title('阈值分割结果');

代码分析

1. imread('test.jpg')：这行代码用于读取指定路径下的图像，这里假设图像名为test.jpg。
2. rgb2gray(img)：因为阈值分割一般基于灰度图像进行，所以将彩色图像转换为灰度图像。

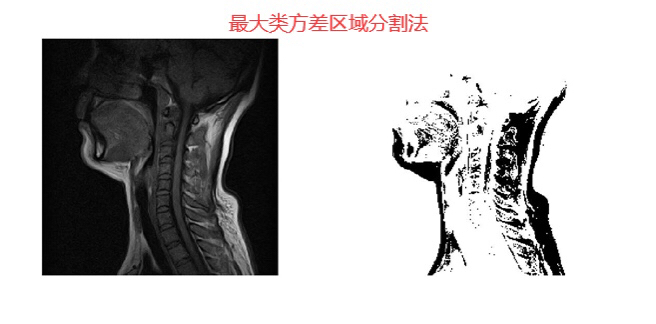

3. graythresh(gray_img)：利用Matlab内置函数graythresh来计算图像的全局阈值，它基于Otsu算法，能自动找到使类间方差最大的阈值。
4. imbinarize(gray_img,level)：根据计算得到的阈值level对灰度图像进行二值化处理，生成二值图像bw。
5. 最后通过subplot和imshow函数将原始灰度图像和阈值分割结果进行展示。

二、边缘检测分割技术 - Canny边缘检测

边缘检测旨在识别图像中物体的边缘，通过检测灰度值的突变来确定边缘位置。Canny边缘检测是一种经典且有效的边缘检测算法。

Matlab代码实现

% 读取图像
img = imread('test.jpg');
% 转换为灰度图像
gray_img = rgb2gray(img);
% Canny边缘检测
edges = edge(gray_img,'Canny');
% 显示结果
figure;
subplot(1,3,1);imshow(gray_img);title('原始灰度图像');
subplot(1,3,2);imshow(edges);title('Canny边缘检测结果');

代码分析

1. 前两行代码同阈值分割部分，读取图像并转换为灰度图像。
2. edge(gray_img,'Canny')：调用Matlab的edge函数，并指定使用'Canny'算法对灰度图像进行边缘检测，返回边缘图像edges。edge函数内部会进行一系列操作，如高斯滤波平滑图像、计算梯度幅值和方向、非极大值抑制以及双阈值处理等步骤来准确检测边缘。
3. 同样通过subplot和imshow函数展示原始图像和边缘检测结果。

三、区域生长分割技术

区域生长是从一个或多个种子点开始，根据一定的相似性准则，将与种子点相似的相邻像素合并到种子所在区域，逐步生长出完整的分割区域。

Matlab代码实现

% 读取图像
img = imread('test.jpg');
% 转换为灰度图像
gray_img = rgb2gray(img);
% 手动选择种子点（这里简单示例，实际可交互选择）
seed_point = [100,100];
% 定义相似性阈值
similarity_threshold = 20;
% 区域生长
labeled_img = regiongrowing(gray_img,seed_point,similarity_threshold);
% 显示结果
figure;
subplot(1,3,1);imshow(gray_img);title('原始灰度图像');
subplot(1,3,2);imshow(labeled_img,[]);title('区域生长分割结果');

代码分析

1. 读取图像和转换为灰度图像步骤照旧。
2. seed_point = [100,100]：这里简单设置了一个种子点坐标为[100,100]，实际应用中可能通过用户交互等方式更灵活地选择种子点。
3. similarity_threshold = 20：定义了相似性阈值，用于判断相邻像素是否与种子点相似。
4. regiongrowing(grayimg,seedpoint,similaritythreshold)：调用regiongrowing函数（假设Matlab路径下已有此自定义函数），基于设定的种子点和相似性阈值对灰度图像进行区域生长操作，返回标记后的图像labeledimg。
5. 最后展示原始图像和区域生长分割结果。

以上就是三种常见图像分割技术的Matlab实现、代码分析以及步骤说明啦，希望能对大家在图像处理学习和实践中有所帮助。不同的图像分割技术适用于不同场景，大家可以根据具体需求灵活选择。
