最近做了一个超有意思的项目——S7 - 1200 PLC 运动控制程序，采用结构化编程来控制 5 轴伺服，简直打开了新世界的大门，今天就来跟大家分享分享。

一、项目功能大揭秘

这个项目具备的功能那叫一个全面，涵盖了一个典型运动控制项目常见的各种实用功能。

1. 操作模式丰富

• 自动模式：整个运动流程按照预设好的路径和参数自动执行，就像设定好航线的飞机，PLC 有条不紊地给各个轴发送指令。在代码实现上，会有一个主控制程序块，例如我们可以创建一个 OB100 作为系统启动组织块，在里面初始化一些自动模式需要的参数，比如各个轴的目标位置、速度等。

// 初始化自动模式目标位置
DB1.DBD0 := 100.0; // 轴 1 目标位置
DB1.DBD4 := 200.0; // 轴 2 目标位置
// 初始化自动模式速度
DB1.DBD8 := 50.0;  // 轴 1 速度
DB1.DBD12 := 60.0; // 轴 2 速度

• 手动模式：方便操作人员根据实际需求实时控制轴的运动，哪里需要点哪里。代码层面，一般会对应一个手动控制的功能块，例如 FB1。在这个功能块里，通过接收外部输入信号（比如按钮信号）来控制轴的运动。

IF Manual_Button1 THEN
    Axis1_Pos := Axis1_Pos + 1.0; // 按下按钮 1，轴 1 位置增加 1
END_IF;

• 单步模式：每次只执行一步运动，适合精确调试。实现起来，类似手动模式但更精细，可能会有一个步数计数器和单步触发信号的逻辑处理。

Step_Counter := 0;
IF Single_Step_Button THEN
    Step_Counter := Step_Counter + 1;
    // 根据步数执行相应轴的运动逻辑
END_IF;

2. 实用辅助功能

• 暂停后原位置继续运行：这功能超贴心，当遇到突发情况暂停后，还能从暂停的地方接着跑。要实现这个，关键在于暂停时记录各轴的当前位置和运行状态，恢复时根据记录的数据继续执行。在数据块 DB2 里可以定义变量来存储这些信息。

Axis1_Pause_Pos := Axis1_Pos; // 暂停时记录轴 1 位置
Axis1_Running_State := Current_State; // 记录轴 1 运行状态

• 轴断电保持：防止断电丢失重要数据和位置信息。利用 PLC 的断电保持寄存器或者数据块的断电保持属性来实现。比如在数据块设置中勾选相关断电保持选项，数据就不会因为断电而丢失啦。

3. 报警功能完善

• 轴报警：实时监测轴的运行状态，一旦出现异常，比如超限位、过载等，马上触发报警。可以通过读取轴驱动器的状态字来判断，像台达伺服，通过特定的地址读取状态信息。

Status_Word := Read_Servo_Status(Axis1_Address);
IF Status_Word AND 16#0001 THEN // 假设状态字第 0 位表示超限位
    Alarm_Flag := TRUE;
END_IF;

• 气缸运行及报警：控制气缸动作并监测其状态，出现故障及时报警。以一个简单的气缸控制为例，通过输出点控制电磁阀，同时用输入点检测气缸的到位信号。

IF Cylinder_Start THEN
    Q0.0 := TRUE; // 启动气缸
END_IF;
IF NOT I0.0 THEN // 假设 I0.0 为气缸到位信号
    Cylinder_Alarm := TRUE;
END_IF;

二、结构化编程优势尽显

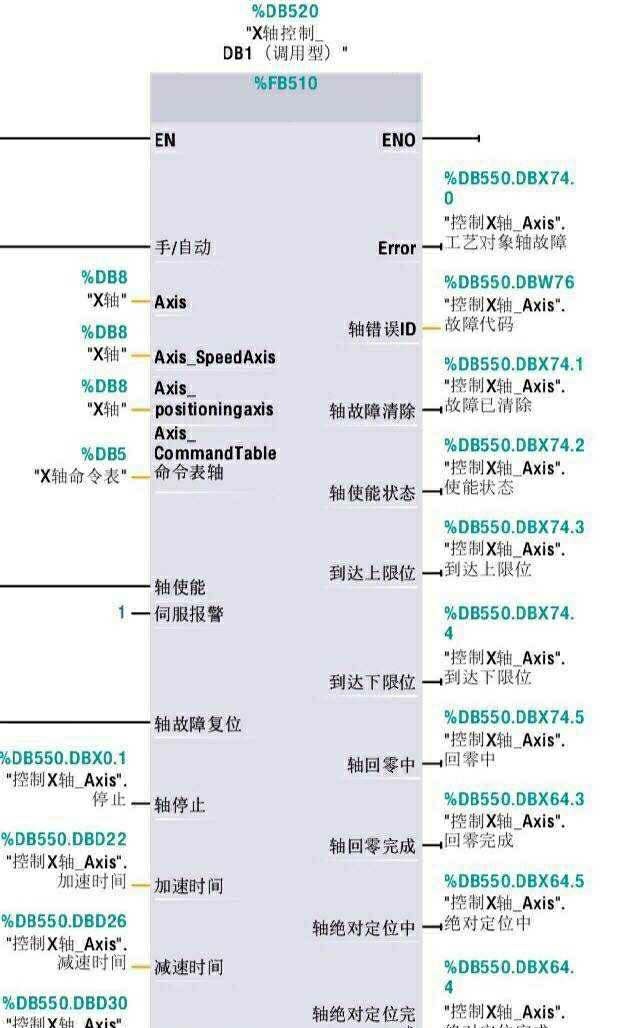

每个功能块都能无数次重复调用，还能建成库，要用的时候直接调出来，这结构化编程简直太香了。就像搭积木一样，不同的功能块就是不同形状的积木，随意组合就能搭建出复杂的系统。比如说我们把轴的控制功能封装成一个功能块 FBAxisControl，在不同的项目场景或者同一项目的不同轴控制中，都能直接调用这个功能块，只需要传入不同的参数（轴号、目标位置等）就可以了。

// 接口定义
Input:
    Axis_Number := 1;
    Target_Pos := 100.0;
    Speed := 50.0;
Output:
    Axis_Status := 0;
// 功能块内部逻辑
// 根据输入参数控制轴运动
// 更新输出状态

三、伺服控制模式拓展

这次伺服控制可不局限于传统的脉冲控制，还结合了速度模式和扭矩模式。在速度模式下，能更灵活地控制轴的运行速度，适用于一些对速度要求变化的场景。扭矩模式则在需要控制负载扭矩的情况下发挥大作用，比如防止过载。在代码实现上，通过切换控制模式的指令来实现。

// 切换到速度模式
Set_Servo_Mode(Axis1_Address, Speed_Mode);
// 设置速度值
Set_Speed(Axis1_Address, 80.0);

四、上位机交互——威纶通触摸屏

上位机采用威纶通触摸屏，这就像是项目的“面子”，给操作人员提供了一个直观友好的交互界面。在触摸屏程序里，可以设计各种操作按钮、状态显示界面等。通过与 PLC 建立通信连接，实现数据的实时交互。比如说在触摸屏上设置一个手动控制轴 1 的按钮，当按下按钮时，触摸屏发送一个信号给 PLC，PLC 接收到信号后执行相应的手动控制轴 1 的代码逻辑。

五、项目大礼包

最后不得不提这个项目的配套商品，简直太丰富了。有 S7 - 1200 PLC 程序，直接拿到手就能研究里面的代码逻辑和功能实现；威纶通触摸屏程序，看看人家界面是怎么设计交互的；项目电路图纸，了解硬件连接和布线；配套软件也少不了，方便安装和调试；还有台达伺服手册，伺服控制的宝典。而且博图 V14SP1 以上版本都能打开，兼容性超棒。

总之，这个项目从功能实现到编程技巧，再到整体的系统架构，都有太多值得学习的地方，希望我的分享能让大家对 S7 - 1200 PLC 运动控制结构化编程有更深的理解。
