全志V821 PICO2开发板：迷你尺寸低功耗AI视觉开发的性价比之选

一、前言

在智能视觉、物联网嵌入式开发领域，全志V821芯片凭借其“ 双核心异构架构、低功耗、高集成度 ”的特性，成为电池门铃、智能门锁、网络摄像头等产品的热门方案。而我们九鼎创展推出的“ PICO2开发板 ”，则为开发者提供了一款开箱即用、资源丰富、尺寸迷你的V821开发平台，可以满足从原型验证到产品量产的全流程需求。

本文将从核心参数、硬件资源、软件生态、适用场景等维度，全面拆解这款开发板，帮你快速判断它是否适合你的项目。

二、核心参数概览

2.1 芯片核心：全志V821-MX-WBX

PICO2搭载的全志V821是一颗面向智能视觉领域的专用SoC，核心配置如下：

CPU架构：集成RISC-V大核1.2GHz +小核600MHz，异构架构兼顾算力与功耗

内存配置：内置16-bit DDR2，最高速率533MHz，满足多场景算力与带宽需求

视频能力：内置全志新一代Smart视频引擎，最大支持2M@25fps H.265编码 、2M@60fps JPEG编解码  ，搭配高性能ISP图像处理，支持2D降噪、3D降噪、HDR、边缘增强

接口资源：支持DVP/2-lane MIPI CSI视频输入、8bit Serial RGB/8bit MCU/DBI显示输出，集成IR-CUT及丰富外设（TWI/UART/SDIO/SPI/GPADC/USB2.0/I2S/DMIC等）

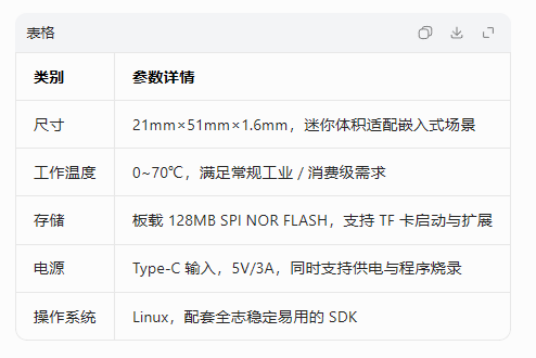

2.2 开发板硬件参数、

三、硬件资源全解析

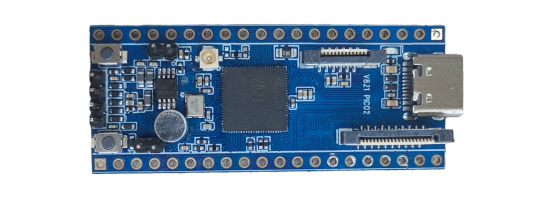

PICO2开发板的硬件接口设计兼顾了开发便捷性与扩展性，核心接口如下：

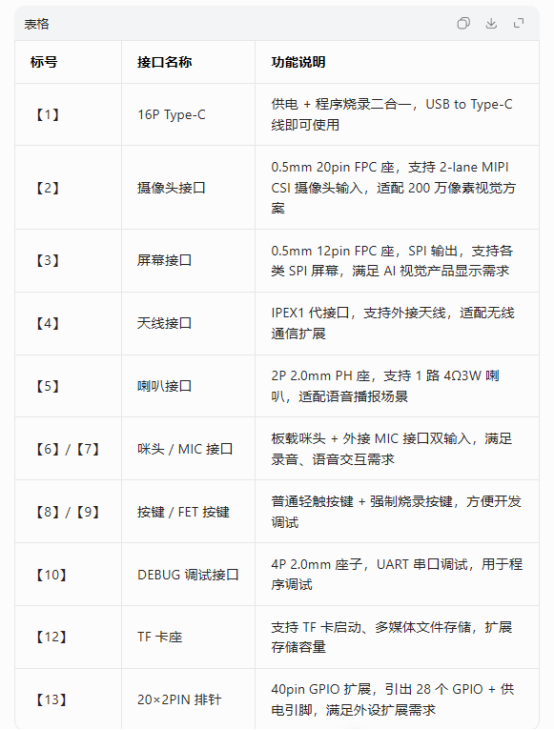

3.1 核心功能接口

3.2 关键接口引脚定义（核心开发用）

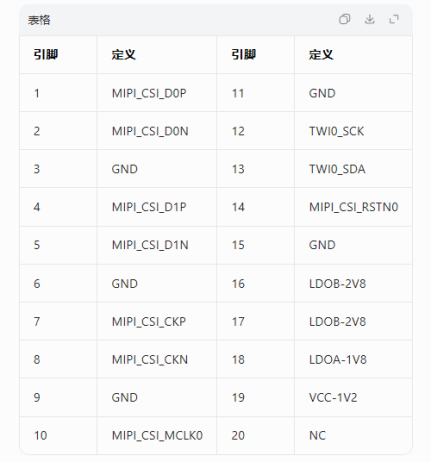

摄像头接口（20pin FPC）

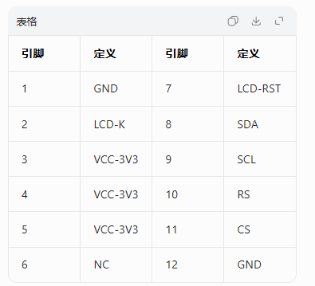

屏幕接口（12pin FPC）

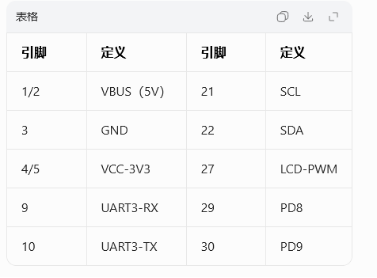

GPIO扩展排针（部分核心引脚）

四、软件生态与开发优势

4.1 系统与SDK支持

PICO2开发板配套  全志官方稳定Linux SDK，提供完整的软硬件参考设计，核心优势：

- 简化系统方案设计，降低BOM成本，支持IPC、智能门锁、电池门铃等产品快速量产

- 提供完整的驱动源码、应用示例，包括摄像头驱动、屏幕驱动、音频驱动、GPIO控制等

- 支持Linux常用开发工具链，方便开发者进行应用开发、算法移植

4.2 开发便捷性

-   开箱即用  ：Type-C接口直接供电烧录，无需额外转接板

-   调试友好  ：板载UART调试接口、强制烧录按键，降低开发调试门槛

-   资源丰富  ：完整的接口定义、原理图、SDK文档，九鼎创展提供技术支持与论坛答疑

五、适用场景与竞品对比

5.1 核心适用场景

-   快速产品原型验证  ：电池门铃、智能门锁、AI智能考勤门禁、网络摄像头

-   低功耗物联网设备  ：便携AI视觉设备、边缘计算网关

-   AIoT开发原型  ：算法验证、产品原型开发、学生嵌入式学习

-   语音视觉一体化产品  ：带语音交互的智能摄像头、翻译机等

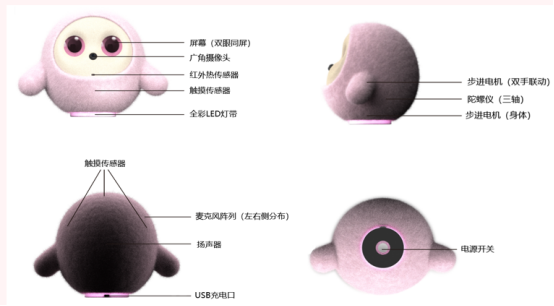

-   AI萌宠玩具快速量产 : AI陪伴机器萌宠，智能喂食器

-   Openclaw低成本方案  ：本地文件管理助手，家居控制中枢

-   DIY创客项目  ：AI视觉眼镜，复古像素游戏机

-   嵌入式入门学习  : 基础外设实验，视觉入门实验，通信实验

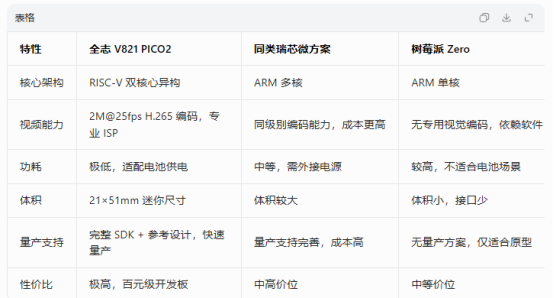

5.2 竞品对比（同价位视觉开发板）

六、总结

九鼎创展PICO2开发板是一款专为低功耗AI视觉场景打造的高性价比开发平台，完美发挥了全志V821芯片的异构算力与低功耗优势，同时兼顾了开发便捷性与量产实用性。

对于嵌入式开发者、学生、企业产品团队来说，这款开发板是学习RISC-V架构、开发智能视觉产品、快速验证方案的绝佳选择，尤其适合电池供电的便携视觉设备、智能家居产品的开发。
