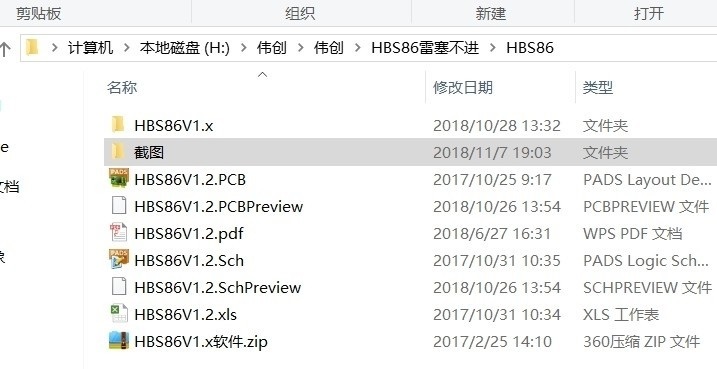

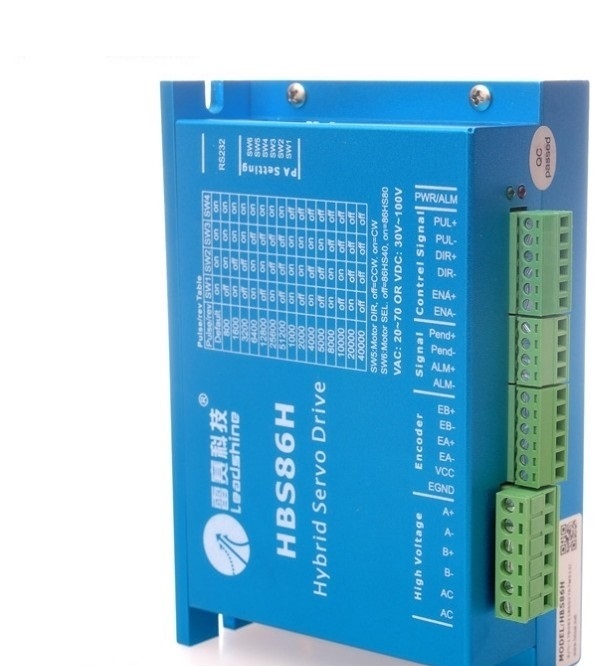

雷塞，HBS86H ，86闭环电机驱动器/混合伺服驱动器源码。 原理图+PCB+源代码。 整体方案打包。 可直接批量出货。 《是方案，不是驱动》

最近在研究电机驱动相关项目，发现了雷塞HBS86H这款86闭环电机驱动器/混合伺服驱动器，简直是个宝，它不仅提供原理图、PCB，还有源代码，而且整体方案直接打包，具备可直接批量出货的潜力，不过要注意，这是完整方案，并非单纯的驱动哦。

原理图：系统运行的蓝图

原理图就像是整个驱动器的大脑地图，清晰展示各个元件如何协同工作。以电源部分为例，它合理规划了不同电压的转换与分配。比如从主电源输入到为芯片、功率器件等提供稳定的工作电压，通过一系列的滤波、稳压电路，确保整个系统在稳定的电源环境下运行。像这样一个简单的电源滤波电路代码片段（假设用Verilog描述）：

module power_filter (
    input wire power_in,
    output wire power_out
);
    reg [15:0] filter_reg;
    always @(posedge clk or negedge rst) begin
        if (!rst) begin
            filter_reg <= 16'b0;
        end else begin
            filter_reg <= {filter_reg[14:0], power_in};
            power_out <= filter_reg[15];
        end
    end
endmodule

这里通过一个简单的移位寄存器结构，对输入电源信号进行滤波处理，去除高频噪声，输出相对稳定的电源信号。虽然实际的原理图电源部分要复杂得多，但这个简单例子能让大家理解其对系统稳定性的重要性。

PCB：从蓝图到实体的桥梁

PCB设计将原理图中的元件布局在实际的电路板上，考虑到信号完整性、散热等多方面因素。对于86闭环电机驱动器这种涉及高速信号和大功率器件的设备，PCB布局尤为关键。例如，功率器件需要足够的散热空间，同时信号走线要尽量短且避免相互干扰。以电机控制信号走线为例，要与电源走线保持一定距离，防止电源噪声耦合到控制信号中。在PCB设计软件（如Altium Designer）中，通过设置规则来保证这些要求。代码方面，虽然PCB设计主要是图形化操作，但一些自动化脚本可以辅助完成重复性任务。比如使用Python结合KiCad的脚本接口，可以实现批量添加元件封装的功能：

import pcbnew

board = pcbnew.LoadBoard('your_board.kicad_pcb')
footprint_lib = pcbnew.FootprintLoad('your_lib.pretty')

for component in board.GetModules():
    footprint = footprint_lib.FindFootprintByName(component.GetFPID().GetFootprintName())
    if footprint:
        component.SetFPID(footprint.GetFPID())
board.Save('new_board.kicad_pcb')

这段代码遍历电路板上的所有元件，根据元件名称从指定的封装库中查找并替换对应的封装，大大提高了PCB设计效率。

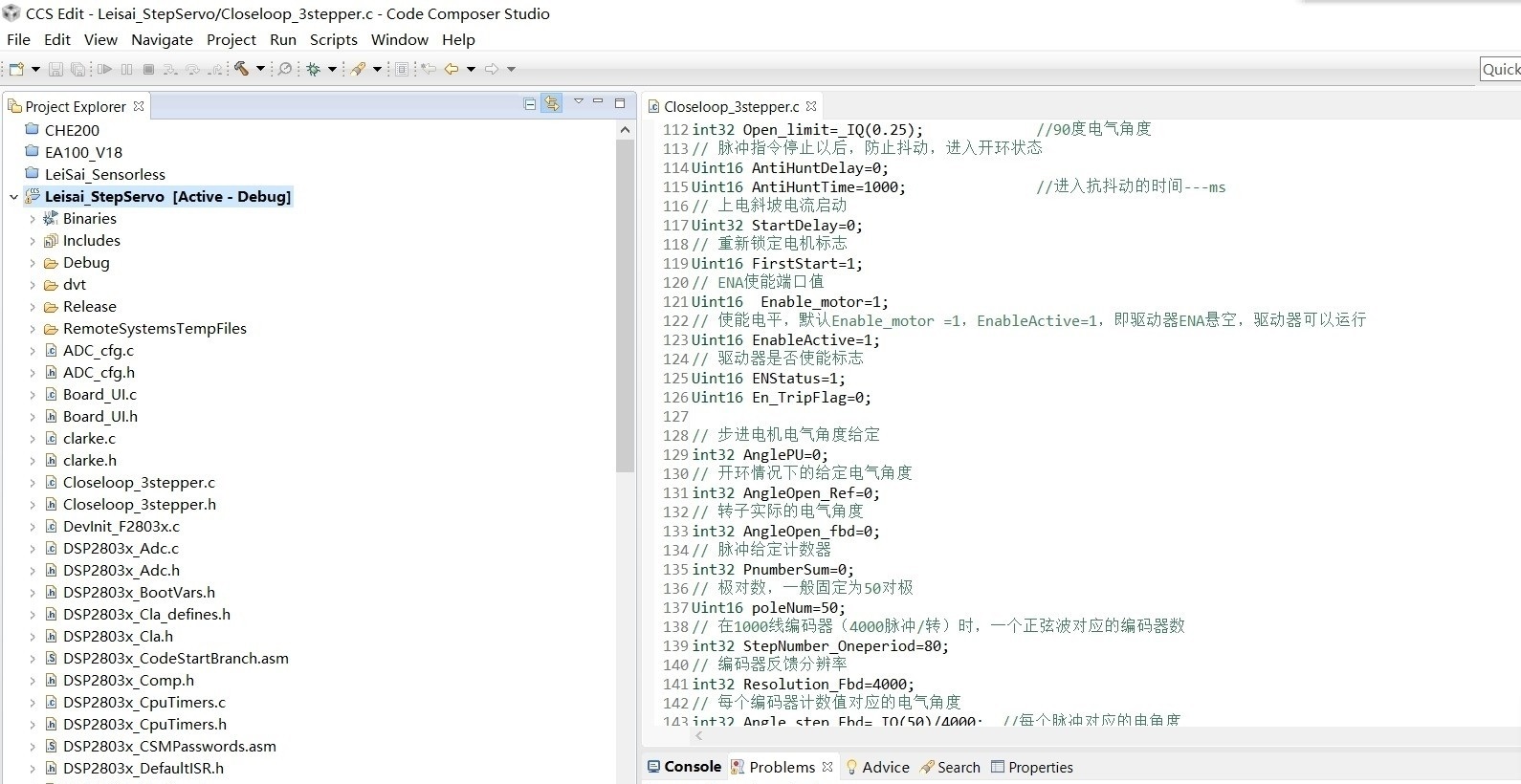

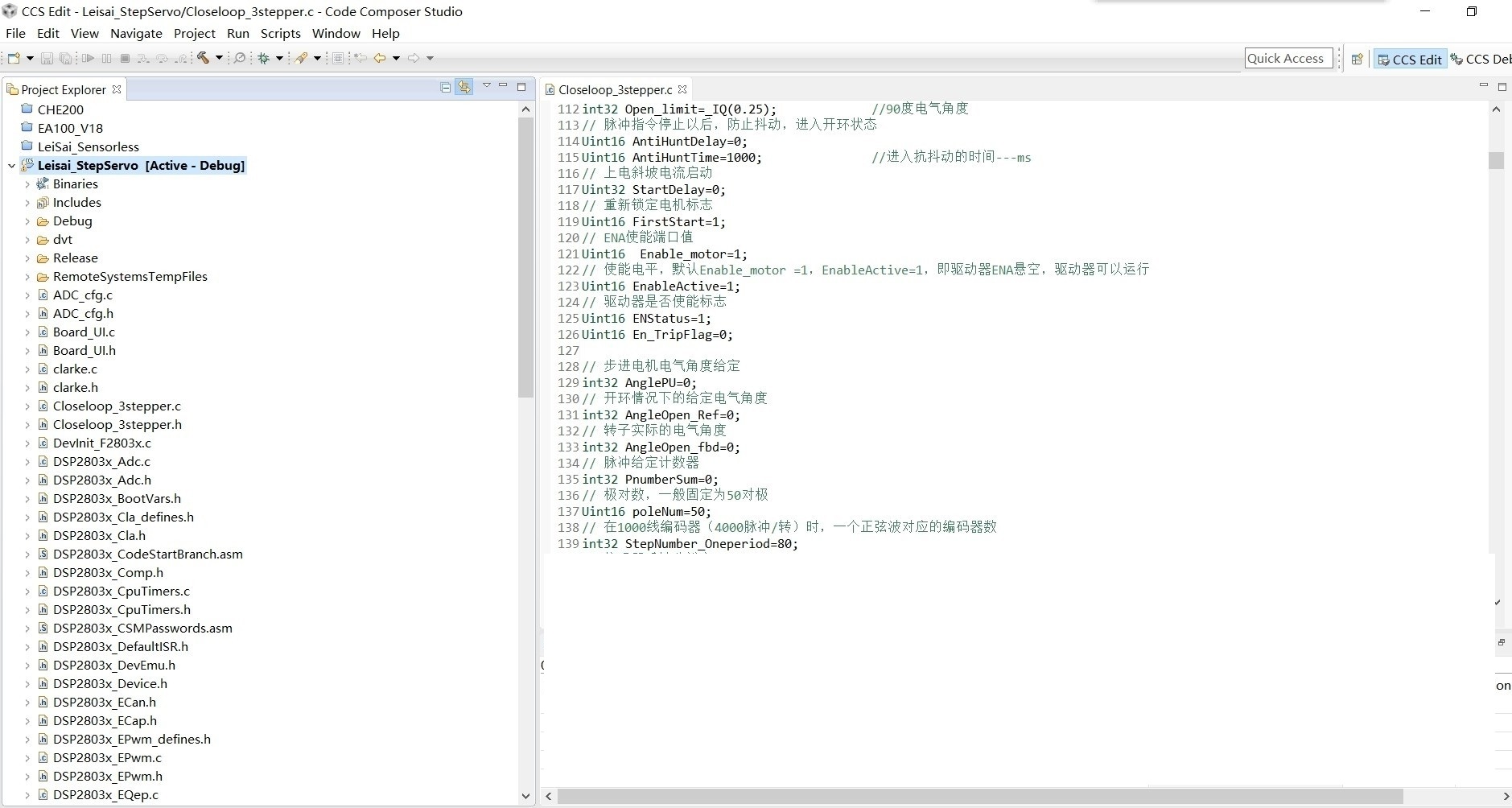

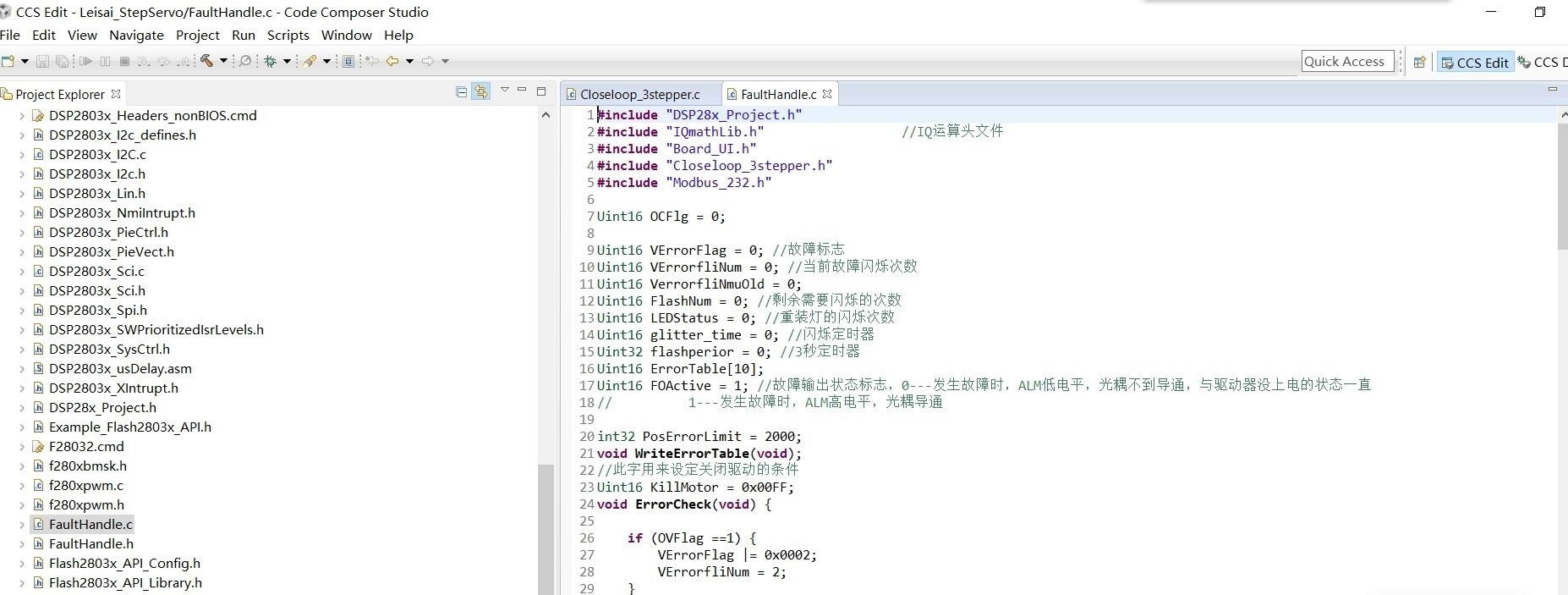

源代码：赋予驱动器灵魂

源代码是驱动器实现各种功能的核心。它可能涉及电机的速度控制、位置反馈处理等多个功能模块。以速度控制模块为例，可能采用PID控制算法来精确调节电机转速。下面是一个简单的PID控制算法Python代码示例：

class PID:
    def __init__(self, kp, ki, kd):
        self.kp = kp
        self.ki = ki
        self.kd = kd
        self.prev_error = 0
        self.integral = 0

    def compute(self, setpoint, process_variable):
        error = setpoint - process_variable
        self.integral += error
        derivative = error - self.prev_error
        output = self.kp * error + self.ki * self.integral + self.kd * derivative
        self.prev_error = error
        return output

在实际的驱动器源代码中，会将这个PID算法与电机的实际转速反馈、目标转速设定等相结合，通过不断调整输出信号来使电机达到并保持在期望的转速。

雷塞，HBS86H ，86闭环电机驱动器/混合伺服驱动器源码。 原理图+PCB+源代码。 整体方案打包。 可直接批量出货。 《是方案，不是驱动》

雷塞HBS86H 86闭环电机驱动器提供的这套整体方案，从原理图的规划、PCB的布局到源代码的实现，为开发者和制造商提供了极大的便利，无论是用于项目开发还是直接批量出货，都具有很高的价值。希望大家也能在这个方案基础上，开发出更多有趣实用的应用。
