Flink 运行时架构 & 完整任务提交流程

深入理解 Apache Flink 分布式流处理引擎的核心设计

---

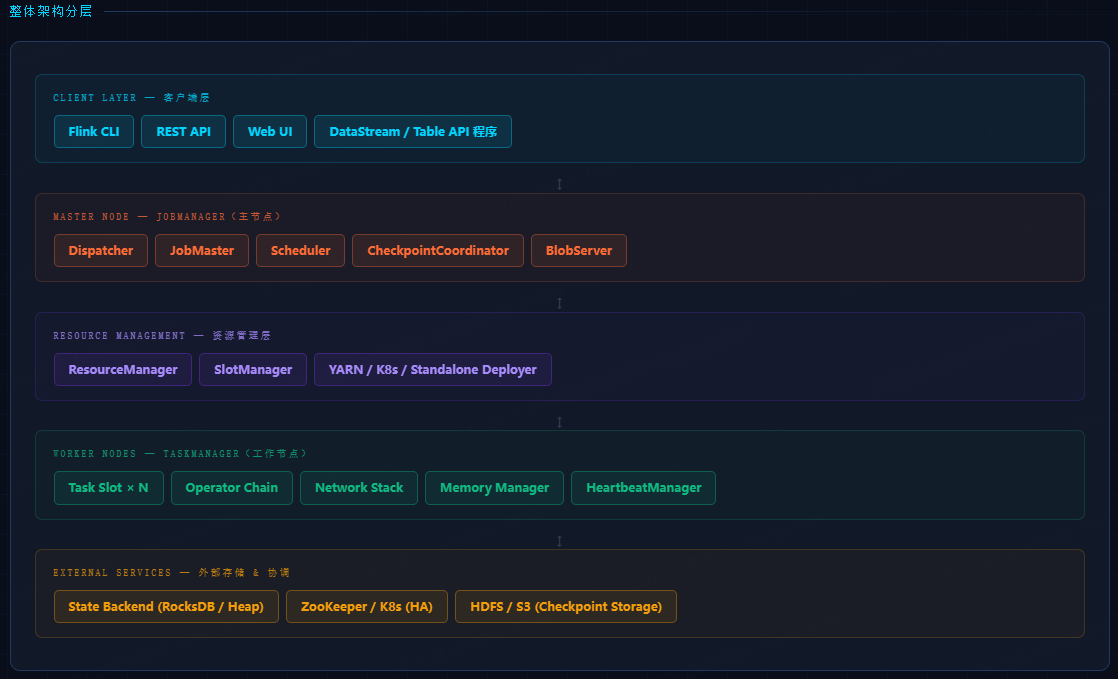

一、整体架构分层

Flink 运行时由 5 层构成，从上到下依次为：

┌─────────────────────────────────────────────────────┐
│              Client Layer（客户端层）                  │
│    Flink CLI │ REST API │ Web UI │ DataStream API    │
└───────────────────────┬─────────────────────────────┘
                        │ 提交 JobGraph
┌───────────────────────▼─────────────────────────────┐
│           Master Node — JobManager（主节点）           │
│  Dispatcher │ JobMaster │ Scheduler │ BlobServer     │
│             CheckpointCoordinator                    │
└──────────┬────────────────────────┬─────────────────┘
           │ 申请 Slot              │ 注册/心跳
┌──────────▼──────────┐   ┌────────▼─────────────────┐
│   ResourceManager   │   │   TaskManager × N         │
│  SlotManager        │   │   Task Slot × N           │
│  YARN/K8s Deployer  │   │   Operator Chain          │
└─────────────────────┘   │   Network Stack           │
                          └───────────────────────────┘
┌─────────────────────────────────────────────────────┐
│          External Services（外部存储 & 协调）          │
│  ZooKeeper/K8s(HA) │ RocksDB/Heap │ HDFS/S3        │
└─────────────────────────────────────────────────────┘

---

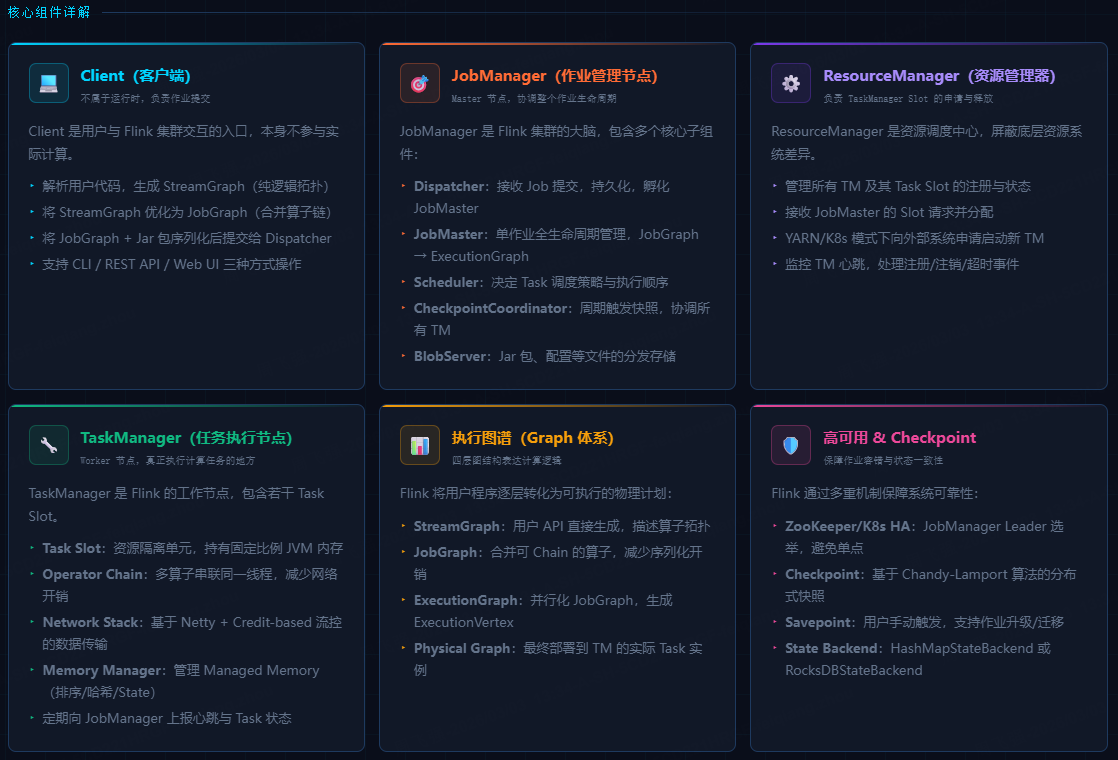

二、核心组件详解

💻 Client（客户端）

Client 是用户与 Flink 集群交互的入口，本身不参与实际计算，只负责作业的编译与提交。

• 解析用户的 DataStream / Table API 代码，生成 StreamGraph
• 将 StreamGraph 优化为 JobGraph（合并可 Chain 的算子）
• 将 JobGraph 及 Jar 包序列化后提交给 Dispatcher
• 支持通过 CLI / REST API / Web UI 三种方式操作

---

🎯 JobManager（作业管理节点）

JobManager 是 Flink 集群的大脑，是 Master 节点，包含多个核心子组件：

子组件	职责
Dispatcher	接收 Job 提交，持久化 JobGraph，为每个 Job 孵化独立的 JobMaster
JobMaster	负责单个作业的全生命周期，将 JobGraph 展开为 ExecutionGraph
Scheduler	决定 Task 的调度策略与执行顺序
CheckpointCoordinator	周期性触发分布式快照，协调所有 TM 完成 Checkpoint
BlobServer	负责 Jar 包、配置等文件的分发与存储

---

⚙️ ResourceManager（资源管理器）

ResourceManager 是 Flink 集群的资源调度中心，屏蔽底层资源系统差异（YARN / K8s / Standalone 三种模式统一接口）。

• 管理所有 TaskManager 及其 Task Slot 的注册与状态
• 接收 JobMaster 的 Slot 请求，将合适的 Slot 分配给对应 Job
• 在 YARN/K8s 模式下，负责向外部资源系统申请启动新的 TaskManager
• 监控 TaskManager 心跳，处理 TM 的注册 / 注销 / 超时

---

🔧 TaskManager（任务执行节点）

TaskManager 是 Flink 的 Worker 节点，包含若干 Task Slot，所有实际计算在此发生。

子模块	说明
Task Slot	资源隔离单元，每个 Slot 持有固定比例的 JVM 内存
Operator Chain	将多个算子串联在同一线程执行，减少序列化 / 网络开销
Network Stack	管理 Task 间数据传输（基于 Netty + Credit-based 流控）
Memory Manager	管理 Managed Memory（用于排序、哈希、State 等）

TaskManager 定期向 JobManager 上报心跳和 Task 状态。

---

🛡️ 高可用 & Checkpoint

机制	说明
ZooKeeper/K8s HA	JobManager Leader 选举，避免单点故障
Checkpoint	基于 Chandy-Lamport 算法的分布式快照，定期持久化全局状态
Savepoint	用户手动触发的 Checkpoint，支持作业升级 / 迁移
State Backend	HashMapStateBackend（内存）或 RocksDBStateBackend（磁盘）

---

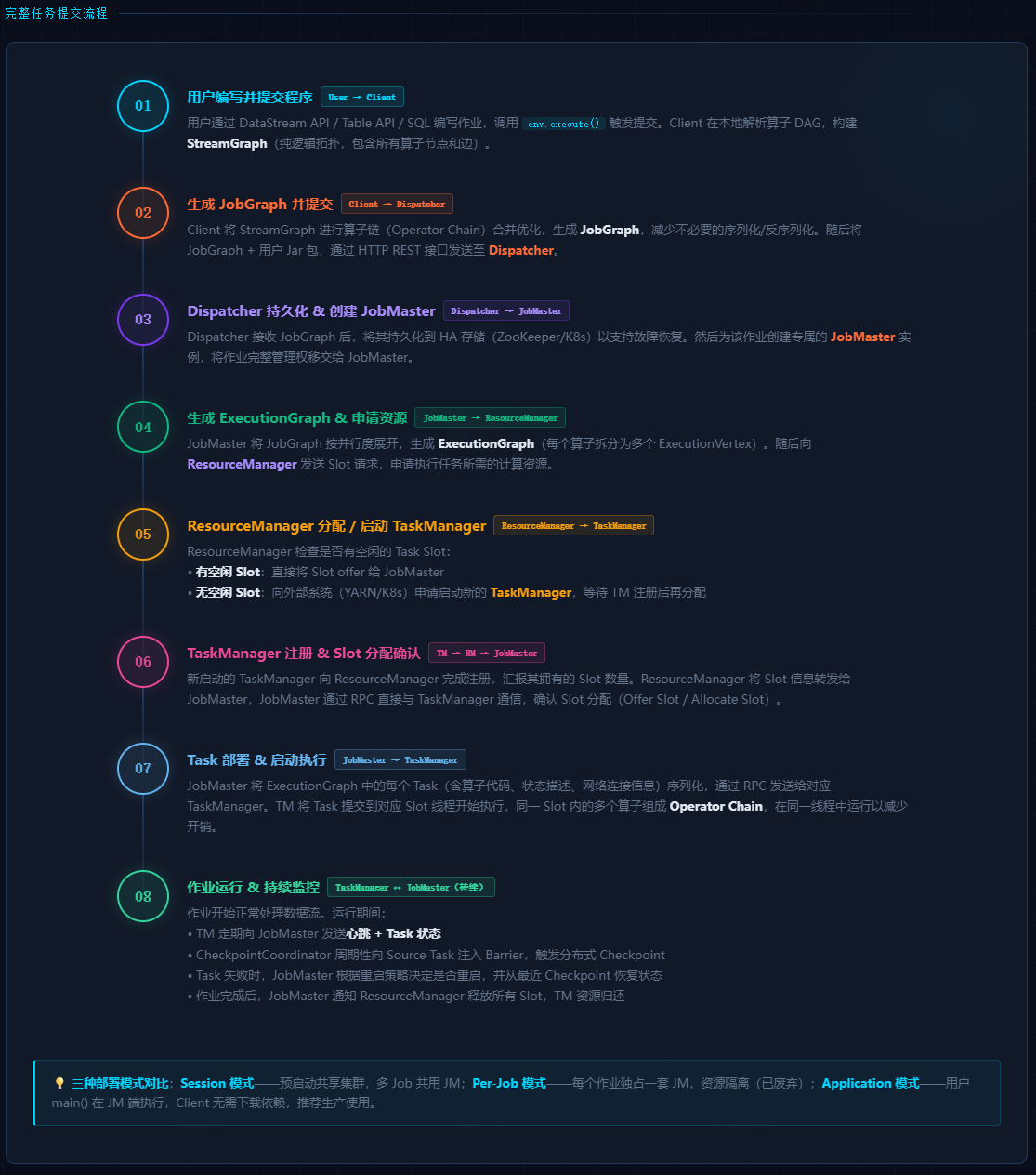

三、完整任务提交流程（8 步）

User
 │
 │  1. 编写代码，调用 env.execute()，生成 StreamGraph
 ▼
Client
 │
 │  2. StreamGraph → JobGraph（算子链合并），HTTP 提交
 ▼
Dispatcher
 │
 │  3. 持久化 JobGraph，创建 JobMaster
 ▼
JobMaster
 │
 │  4. JobGraph → ExecutionGraph（按并行度展开），申请 Slot
 ▼
ResourceManager
 │
 ├─── 有空闲 Slot ──────────────────────────────┐
 │                                               │
 │  5. 无空闲 Slot，向 YARN/K8s 申请新 TM        │
 ▼                                               │
TaskManager（新启动）                             │
 │                                               │
 │  6. 向 RM 注册，RM 将 Slot 信息通知 JobMaster  │
 └───────────────────────────────────────────────┘
                        │
                        │  JobMaster 确认 Slot 分配（RPC）
                        ▼
                  TaskManager
                        │
                        │  7. JobMaster 下发 Task，TM 在 Slot 中启动 OperatorChain
                        ▼
                  Task 开始执行
                        │
                        │  8. 持续运行：心跳监控 + 定期 Checkpoint + 故障恢复
                        ▼
                  作业完成 → 释放 Slot

各步骤说明

Step 1 — 用户提交（User → Client）

用户通过 DataStream API / Table API / SQL 编写作业，调用 env.execute() 触发提交。Client 在本地解析算子 DAG，构建 StreamGraph（纯逻辑拓扑，包含所有算子节点和边）。

Step 2 — 生成 JobGraph（Client → Dispatcher）

Client 将 StreamGraph 进行算子链合并优化，生成 JobGraph（减少不必要的序列化/反序列化）。随后将 JobGraph + 用户 Jar 包，通过 HTTP REST 接口发送至 Dispatcher。

Step 3 — Dispatcher 持久化 & 创建 JobMaster

Dispatcher 接收 JobGraph 后，将其持久化到 HA 存储（ZooKeeper/K8s）以支持故障恢复，然后为该作业创建专属的 JobMaster 实例，将作业完整管理权移交给 JobMaster。

Step 4 — 生成 ExecutionGraph & 申请资源（JobMaster → ResourceManager）

JobMaster 将 JobGraph 按并行度展开，生成 ExecutionGraph（每个算子拆分为多个 ExecutionVertex）。随后向 ResourceManager 发送 Slot 请求，申请执行任务所需的计算资源。

Step 5 — ResourceManager 分配 / 启动 TaskManager

• 有空闲 Slot：直接将 Slot offer 给 JobMaster
• 无空闲 Slot：向外部系统（YARN/K8s）申请启动新的 TaskManager 进程，等待 TM 注册后再分配 Slot

Step 6 — TaskManager 注册 & Slot 分配确认

新启动的 TaskManager 向 ResourceManager 完成注册，汇报其 Slot 数量。ResourceManager 将 Slot 信息转发给 JobMaster，JobMaster 通过 RPC 直接与 TaskManager 通信，确认 Slot 分配。

Step 7 — Task 部署 & 启动执行（JobMaster → TaskManager）

JobMaster 将 ExecutionGraph 中的每个 Task（含算子代码、状态描述、网络连接信息）序列化，通过 RPC 发送给对应的 TaskManager。TaskManager 将 Task 提交到对应 Slot 线程开始执行，同一 Slot 内的多个算子组成 Operator Chain，在同一线程中运行。

Step 8 — 作业运行 & 持续监控

• TaskManager 定期向 JobMaster 发送心跳 + Task 状态
• CheckpointCoordinator 周期性向所有 Source Task 注入 Barrier，触发分布式 Checkpoint
• 发生 Task 失败时，JobMaster 根据重启策略决定是否重启，并从最近的 Checkpoint 恢复状态
• 作业完成后，JobMaster 通知 ResourceManager 释放所有 Slot，TM 资源归还

💡 Session vs Per-Job vs Application 模式

• Session 模式：Dispatcher 和 ResourceManager 是预先启动的共享集群，多个 Job 共用
• Per-Job 模式：每个作业独占一套 JobManager，资源隔离更彻底（已废弃，建议用 Application 模式）
• Application 模式：用户 main() 方法直接在 JobManager 端执行，Client 无需下载依赖，大幅降低网络传输压力

---

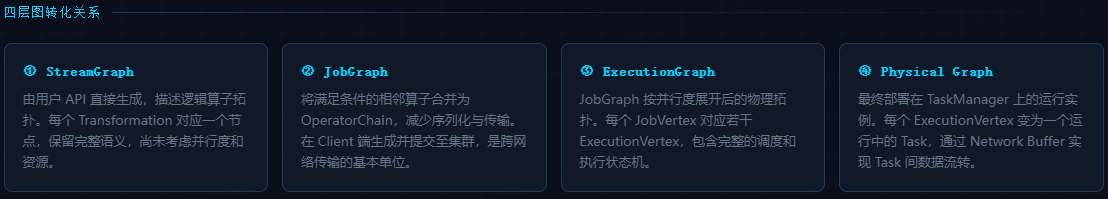

四、四层图转化关系

用户代码
    │
    │  env.execute() 触发
    ▼
StreamGraph  ← 用户 API 直接生成，描述算子逻辑拓扑（含所有 Transformation）
    │
    │  算子链合并（Operator Chain）
    ▼
JobGraph     ← Client 端生成，是跨网络传输的基本单位，减少序列化开销
    │
    │  按并行度展开（每个 JobVertex → N 个 ExecutionVertex）
    ▼
ExecutionGraph ← JobManager 端维护，包含完整调度状态机和执行状态
    │
    │  部署到 TaskManager
    ▼
Physical Graph ← 运行在 TM 上的实际 Task 实例，通过 Network Buffer 流转数据

图层	生成位置	核心特征
StreamGraph	Client 端	算子级逻辑拓扑，保留完整语义，未考虑并行度
JobGraph	Client 端	合并 OperatorChain，是提交给集群的基本单位
ExecutionGraph	JobManager 端	并行展开，每个并发实例为独立 ExecutionVertex
Physical Graph	TaskManager 端	实际运行的 Task，含 Network Buffer 连接关系

---

参考：Apache Flink 官方文档 https://flink.apache.org/docs/
