- 标题： 基于matlab的数字图像处理系统 - 关键词：matlab GUI界面 数字图像处理 - 简述：有5大功能板块，分别是图像增强，图像分割，图像变换，图像复原，图像编码。 功能太多不再展开介绍，具体看图

在图像处理的世界里，Matlab可是一把利器！今天咱就来聊聊基于Matlab的数字图像处理系统。

一、系统概述

这个数字图像处理系统有5大功能板块，分别是图像增强、图像分割、图像变换、图像复原以及图像编码。功能丰富得很，直接上图感受下（此处应插入一张包含5个功能板块的系统截图）。

二、各功能板块代码示例及分析

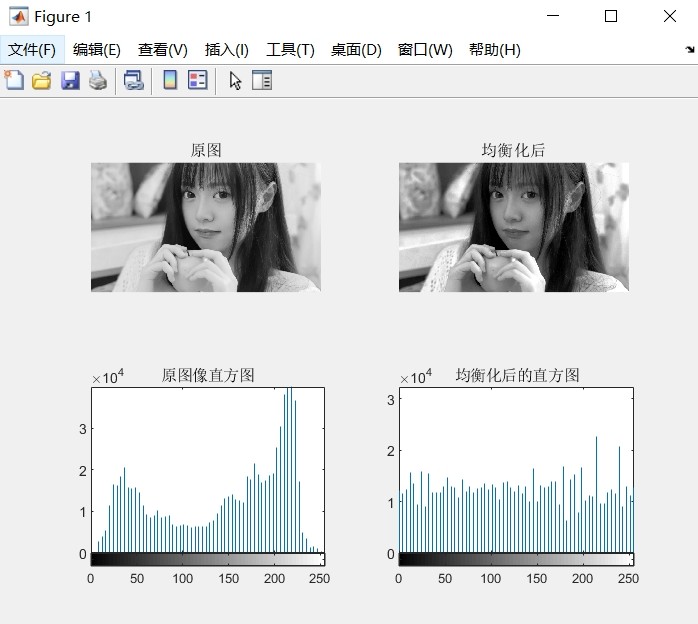

图像增强

图像增强是为了改善图像的视觉效果，提高图像的清晰度等。下面是一个简单的直方图均衡化代码示例：

img = imread('your_image.jpg'); % 读取图像
img_eq = histeq(img); % 直方图均衡化
figure;
subplot(1,2,1); imshow(img); title('Original Image');
subplot(1,2,2); imshow(img_eq); title('Histogram Equalized Image');

分析：这里首先用imread函数读取图像，然后通过histeq函数对图像进行直方图均衡化处理。最后用figure创建一个新的图形窗口，通过subplot将窗口分为1行2列，分别显示原始图像和处理后的图像。这样可以直观地看到直方图均衡化对图像增强的效果。

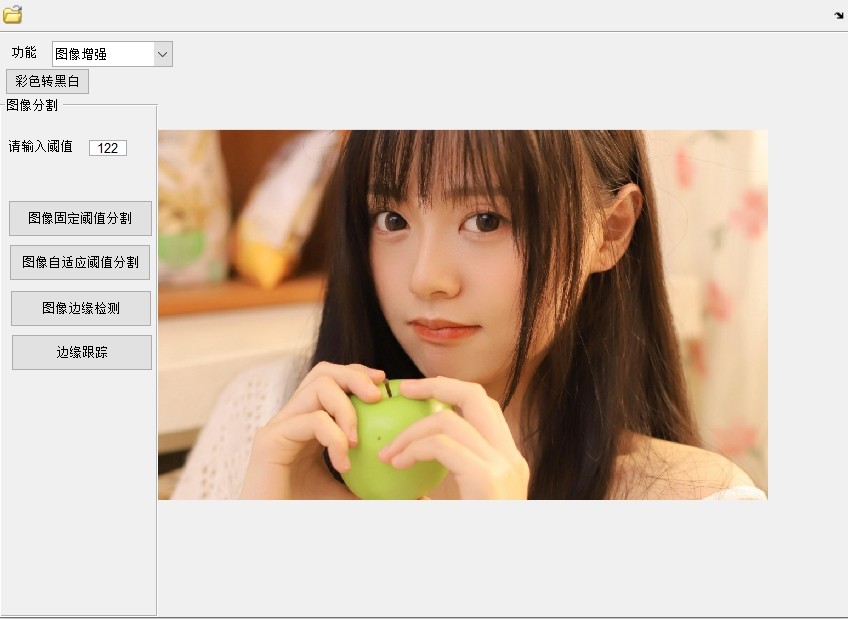

图像分割

图像分割就是把图像分成不同的区域。比如基于阈值的分割代码如下：

img = imread('your_image.jpg');
gray_img = rgb2gray(img); % 转换为灰度图像
level = graythresh(gray_img); % 计算阈值
bw_img = imbinarize(gray_img, level); % 二值化图像
figure;
subplot(1,2,1); imshow(gray_img); title('Gray Image');
subplot(1,2,2); imshow(bw_img); title('Binary Image');

分析：先将彩色图像转换为灰度图像，接着用graythresh计算合适的阈值，再通过imbinarize进行二值化处理，从而实现简单的图像分割。通过对比灰度图像和二值化图像，能看到分割后的效果。

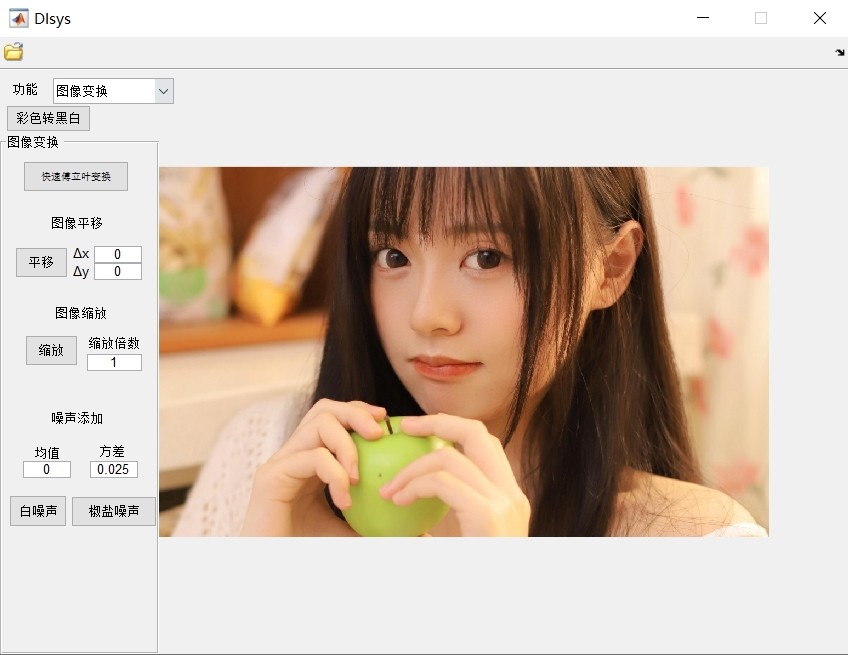

图像变换

傅里叶变换是常用的图像变换之一。代码如下：

img = imread('your_image.jpg');
gray_img = rgb2gray(img);
f = fft2(gray_img); % 傅里叶变换
fshift = fftshift(f);
magnitude = abs(fshift);
log_magnitude = log(1 + magnitude);
figure;
subplot(1,2,1); imshow(log_magnitude, []); title('Magnitude Spectrum');
phase = angle(fshift);
subplot(1,2,2); imshow(phase, []); title('Phase Spectrum');

分析：这段代码先将图像转换为灰度，然后对其进行傅里叶变换。fft2是二维傅里叶变换函数，fftshift将零频率成分移到频谱中心，便于观察。接着计算幅度谱和相位谱，并分别显示。通过观察幅度谱和相位谱，可以了解图像在频域的特征。

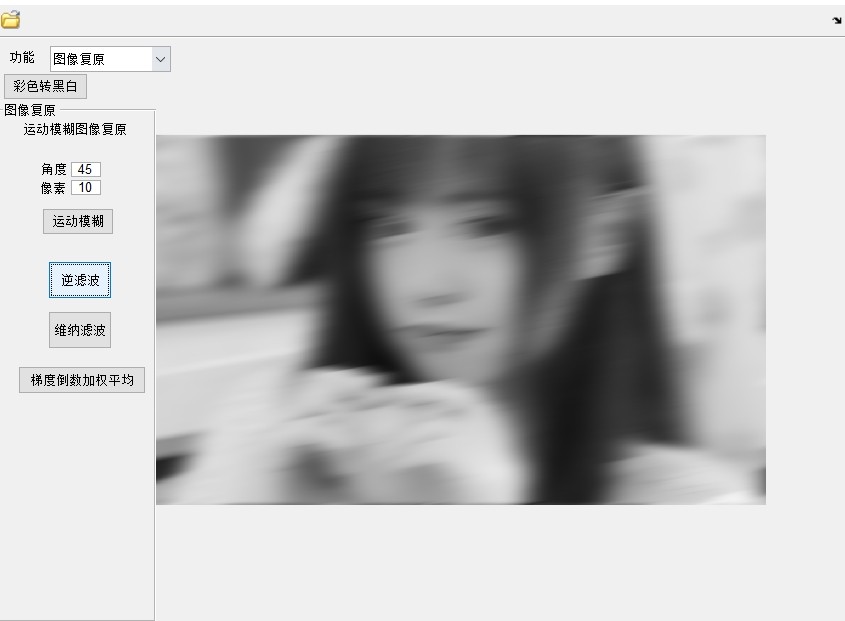

图像复原

比如维纳滤波复原图像的代码：

img = imread('your_image.jpg');
noise = imnoise(img, 'gaussian', 0, 0.01); % 添加高斯噪声
H = fspecial('gaussian', [5 5], 1); % 创建高斯低通滤波器
f = fft2(noise);
Hf = fft2(H, size(noise, 1), size(noise, 2));
wnr = real(ifft2(f./Hf)); % 维纳滤波复原
figure;
subplot(1,3,1); imshow(img); title('Original Image');
subplot(1,3,2); imshow(noise); title('Noisy Image');
subplot(1,3,3); imshow(wnr); title('Wiener Filtered Image');

分析：先给原始图像添加高斯噪声，然后创建高斯低通滤波器。对噪声图像进行傅里叶变换，将滤波器也进行傅里叶变换，两者相除后再进行逆傅里叶变换得到复原图像。通过对比原始图像、噪声图像和复原图像，可以看到维纳滤波的复原效果。

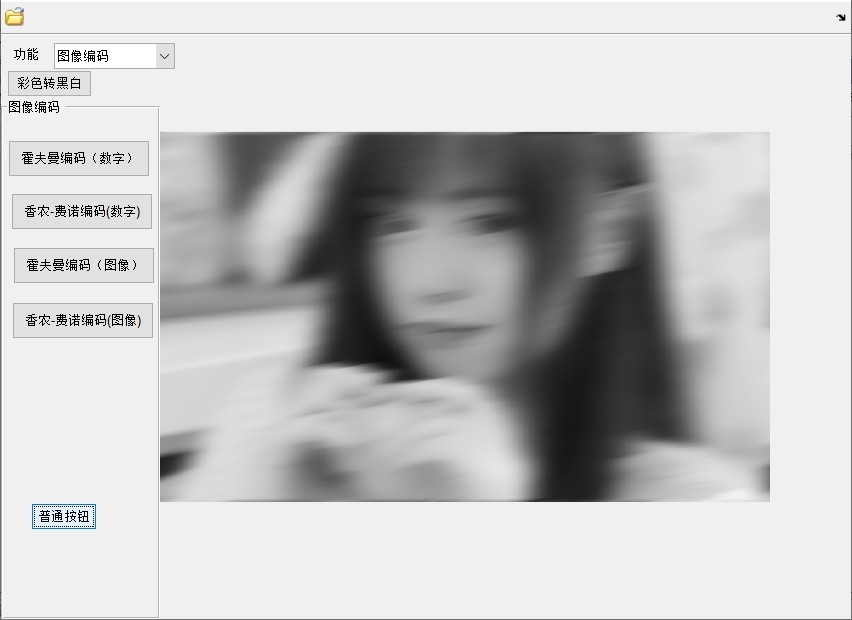

图像编码

哈夫曼编码是一种常用的图像编码方式。下面是简单示例：

img = imread('your_image.jpg');
gray_img = rgb2gray(img);
data = double(gray_img(:)); % 转换为一维数据
symbols = unique(data); % 获取所有符号
probabilities = histc(data, symbols)/numel(data); % 计算符号概率
huffman_tree = huffmandict(symbols, probabilities); % 创建哈夫曼树
encoded_data = huffmanenco(data, huffman_tree); % 编码数据

分析：先将图像转换为灰度并展平为一维数据，然后获取所有符号及其概率，创建哈夫曼树，最后对数据进行哈夫曼编码。通过哈夫曼编码可以减少数据的存储空间，提高传输效率等。

- 标题： 基于matlab的数字图像处理系统 - 关键词：matlab GUI界面 数字图像处理 - 简述：有5大功能板块，分别是图像增强，图像分割，图像变换，图像复原，图像编码。 功能太多不再展开介绍，具体看图

这个基于Matlab的数字图像处理系统功能强大，通过这些代码示例可以初步领略到各个功能板块的实现方法和效果。感兴趣的小伙伴可以进一步深入研究和探索呀！
