大云海山数据库(He3DB) 内核分析-子查询优化

概述

子查询分类:

相关子查询：子查询语句引用了外层查询中表的列属性。eg ： select * from t1 where c1 exists (select c1 from t2 where t1.c2 = t2.c2);

非相关子查询：子查询语句和外层表没有直接关系，子查询可以单独执行一次，外层查询重复使用子查询的执行结果。eg ：select * from t1 where c1 exists (select c1 from t2);

He3DB子查询分类：

子连接：出现在表达式中的子查询叫做子连接（where、on、having条件、投影中）。

eg：select * from t1 where c1 in (select c1 from t2);

子查询：出现在范围表中的子查询叫做子查询（from子句）。

eg：select * from t1 , (select * from t2) t ;

抛开大云海山数据库(He3DB) 不看，单独理解子查询优化可以分为：子查询合并、子查询反嵌套（子查询上拉）、聚集子查询消除三种优化思路，在He3DB中仅仅实现了子查询上拉中的部分优化功能，对于另外两种是完全不支持。

子连接上拉

He3DB中子连接有以下几种

typedef enum SubLinkType
{
EXISTS_SUBLINK,
ALL_SUBLINK,
ANY_SUBLINK,
ROWCOMPARE_SUBLINK,
EXPR_SUBLINK,
MULTIEXPR_SUBLINK,
ARRAY_SUBLINK,
CTE_SUBLINK /* for SubPlans only */
} SubLinkType;

He3DB主要对其中的EXISTS_SUBLINK、ANY_SUBLINK两种子连接做了上拉优化，其他类型的子连接不做上拉处理，EXISTS_SUBLINK对应的是SQL语句中的exists、not exists谓词，ANY_SUBLINK对应的是any、in、not in、some谓词，ALL_SUBLINK对应的是all谓词，但是ALL_SUBLINK在He3DB中没有做上拉不在详细展开，着重看一下EXISTS_SUBLINK和ANY_SUBLINK类型的子连接上拉。

EXISTS_SUBLINK上拉：He3DB优化器会上拉相关联的exists子连接，变形成为semijoin，非相关exists子连接不上拉形成initplan单独求解，一次求解全局使用。

exists相关子连接：

postgres=# explain select * from t1 where exists (select c1 from t2 where t1.c1 = t2.c1);
QUERY PLAN

Hash Semi Join (cost=271.00…555.88 rows=10100 width=8)
Hash Cond: (t1.c1 = t2.c1)
-> Seq Scan on t1 (cost=0.00…146.00 rows=10100 width=8)
-> Hash (cost=146.00…146.00 rows=10000 width=4)
-> Seq Scan on t2 (cost=0.00…146.00 rows=10000 width=4)
(5 rows)

exists非相关子连接：

postgres=# explain select * from t1 where exists (select c1 from t2 );
QUERY PLAN

Result (cost=0.01…146.01 rows=10100 width=8)
One-Time Filter: $0
InitPlan 1 (returns $0)
-> Seq Scan on t2 (cost=0.00…146.00 rows=10000 width=0)
-> Seq Scan on t1 (cost=0.01…146.01 rows=10100 width=8)
(5 rows)

not exists 相关子连接

postgres=# explain select * from t1 where not exists (select c1 from t2 where t1.c1 = t2.c1);
QUERY PLAN

Hash Anti Join (cost=271.00…454.88 rows=1 width=8)
Hash Cond: (t1.c1 = t2.c1)
-> Seq Scan on t1 (cost=0.00…146.00 rows=10100 width=8)
-> Hash (cost=146.00…146.00 rows=10000 width=4)
-> Seq Scan on t2 (cost=0.00…146.00 rows=10000 width=4)
(5 rows)

not exists非相关子连接

postgres=# explain select * from t1 where not exists (select c1 from t2 );
QUERY PLAN

Result (cost=0.01…146.01 rows=10100 width=8)
One-Time Filter: (NOT $0)
InitPlan 1 (returns $0)
-> Seq Scan on t2 (cost=0.00…146.00 rows=10000 width=0)
-> Seq Scan on t1 (cost=0.01…146.01 rows=10100 width=8)
(5 rows)

ANY_LINK上拉：any类型的子连接理论上相关和非相关都可以上拉转成semijoin，在He3DB中只做了非相关的子连接上拉，相关子连接还是以subplan的形式执行。

any相关子连接：

postgres=# explain select * from t1 where c1 > any (select c1 from t2 where t1.c2 = t2.c2);
QUERY PLAN

Seq Scan on t1 (cost=0.00…863733.88 rows=5050 width=8)
Filter: (SubPlan 1)
SubPlan 1
-> Seq Scan on t2 (cost=0.00…171.00 rows=1 width=4)
Filter: (t1.c2 = c2)
(5 rows)

any非相关子连接

postgres=# explain select * from t1 where c1 > any (select c1 from t2);
QUERY PLAN

Nested Loop Semi Join (cost=0.00…1010368.00 rows=3367 width=8)
Join Filter: (t1.c1 > t2.c1)
-> Seq Scan on t1 (cost=0.00…146.00 rows=10100 width=8)
-> Materialize (cost=0.00…196.00 rows=10000 width=4)
-> Seq Scan on t2 (cost=0.00…146.00 rows=10000 width=4)
(5 rows)

子连接上拉代码实现

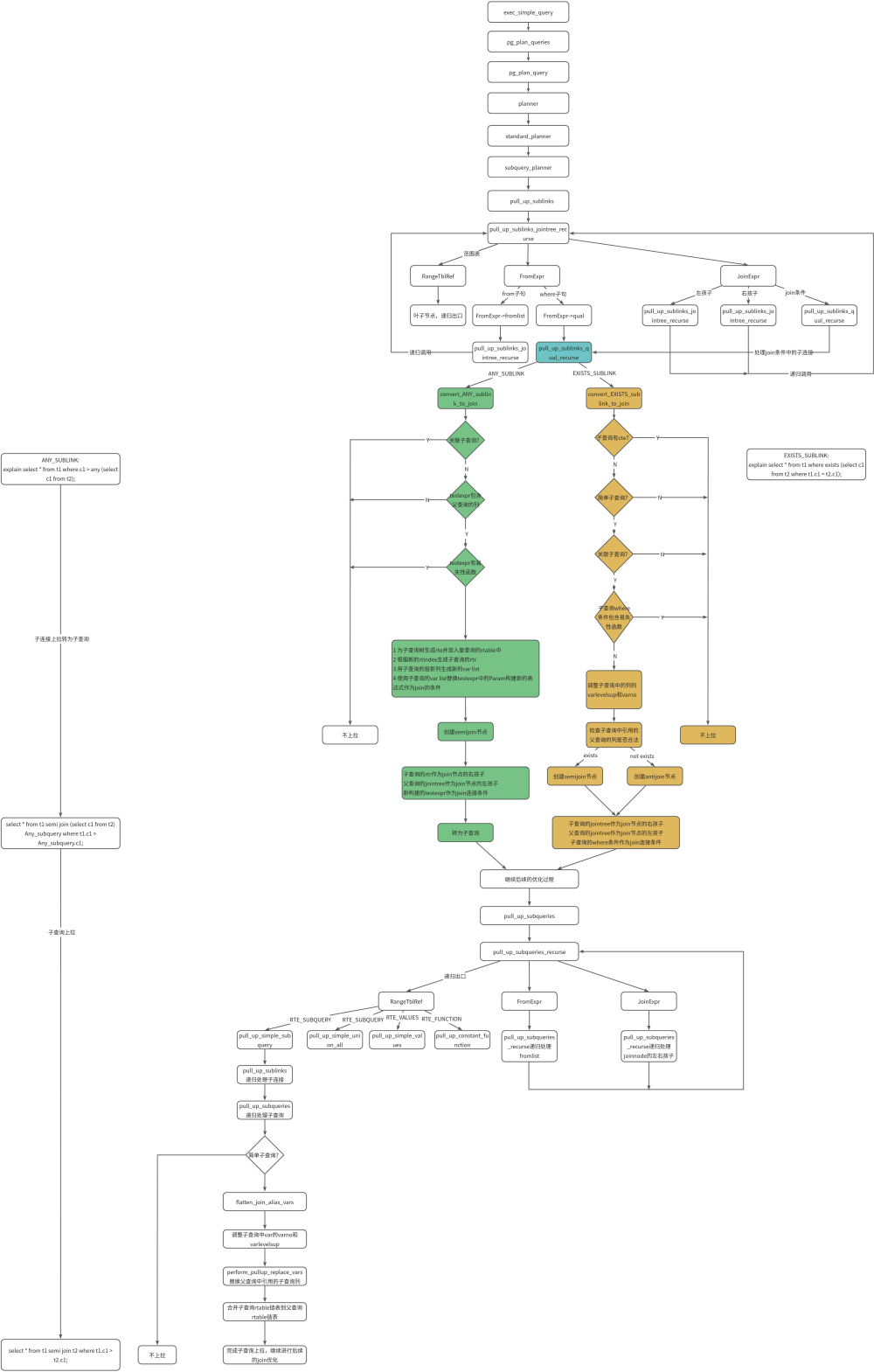

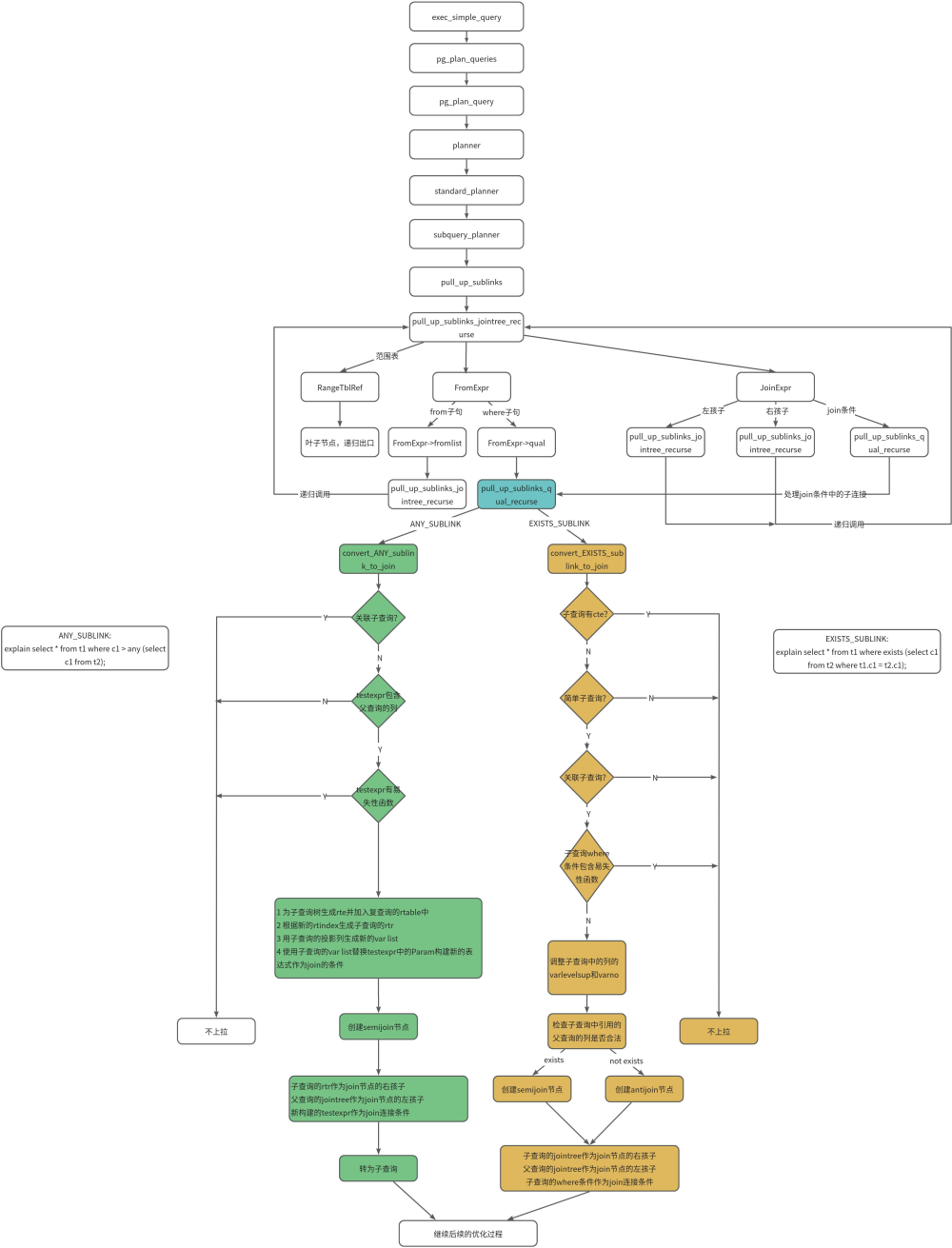

从上面的流程图可以看出子连接的优化在He3DB中相当的苛刻，必须要严格满足必要的条件才能执行子连接上拉的优化逻辑。

对于EXISTS_SUBLINK类型的子连接需要满足以下条件才能上拉：

1）子查询中不能包含cte语句。

2）子查询必须要是简单的语句：不能有聚集、分组、窗口函数、limit等子句。

3）子查询中where/on条件必须包含父查询的列（关联子查询），其他子句必须不包含父查询的列。

4）子查询不能含有易失性函数。

EXISTS_SUBLINK类型子连接上拉过程：

1）调整子查询中var的varno和varlevelsup值

2）子查询的范围表添加到父查询的rtable链表中

3）创建join节点，左孩子使用父查询的范围表，右孩子使用子查询的范围表，根据exists和not exists分别使用semijoin和antijoin。

对于ANY_SUBLINK类型的子连接上拉的条件：

1）子查询必须为非关联子查询

2）any表达式必须包含父查询相关的列（testexpr）

3）any表达式不能有易失性函数

ANY_SUBLINK类型子连接上拉过程：

1）为子查询生成RangetableEntry（rte），并插入父查询的rtable中

2）生成新的RangeTableRef（rtr）

3）使用子查询的投影列生成新的var list，替换testexpr中的Param，构建新的表达式作为join的条件

4）创建semijoin节点，左孩子使用父查询的范围表，右孩子使用子查询的rtr，连接条件使用varlist生成的新表达式。

从上面的步骤可以看出EXISTS_SUBLINK是直接转为表和表之间的连接，而ANY_SUBLINK类型的子连接则是转为子查询，再由后续的子查询上拉逻辑处理变形后查询树，到此He3DB中的子连接上拉优化逻辑就梳理完了。

子查询上拉

子查询上拉代码实现

子查询上拉功能主要实现函数是pull_up_subqueries_recurse，该函数根据输入节点类型分三种不同情况处理：RangeTblRef、FromExpr、JoinExpr，其中RangeTblRef是叶子节点，也是递归逻辑的出口，其他两种类型最终都会递归处理到RangeTblRef类型中，在RangeTblRef类型中又根据rtekind分为四种情况处理

1）RTE_SUBQUERY（simple）：调用pull_up_simple_subquery函数处理

2）RTE_SUBQUERY（union）：调用pull_up_simple_union_all函数处理

3）RTE_SUBQUERY（values）：调用pull_up_simple_values函数处理

4）RTE_SUBQUERY（function）：调用pull_up_constant_function函数处理

其中simple类型的子查询最常使用，下面看一下该类型的子查询的提升逻辑实现。

和子连接一样RTE_SUBQUERY（simple）子查询想要上拉也得满足一定的条件：

1）子查询是select类型的子查询

2）子查询不能包含集合操作，setOperations为NULL

3）子查询不能有agg、group by、sort、limit、cte、窗口函数等操作

4）子查询不能含有易失性函数

RTE_SUBQUERY（simple）子查询上拉过程：

1）调整子查询中列的varno和varlevelsup值

2）如果父查询中引用了子查询的列，使用调整后var替换父查询的引用

3）合并子查询的rtable链表到父查询的rtable链表中，合并父子查询树
