踩下油门时增程式混动车悄无声息地加速，发动机舱里的增程器却始终处于"待命状态"——这种看似矛盾的工作状态，在Cruise仿真模型里其实早被安排得明明白白。今天我们拆解下这套串联式混动模型的构建逻辑，看看工程师是怎么在虚拟世界里驯服这头"油电混血兽"的。

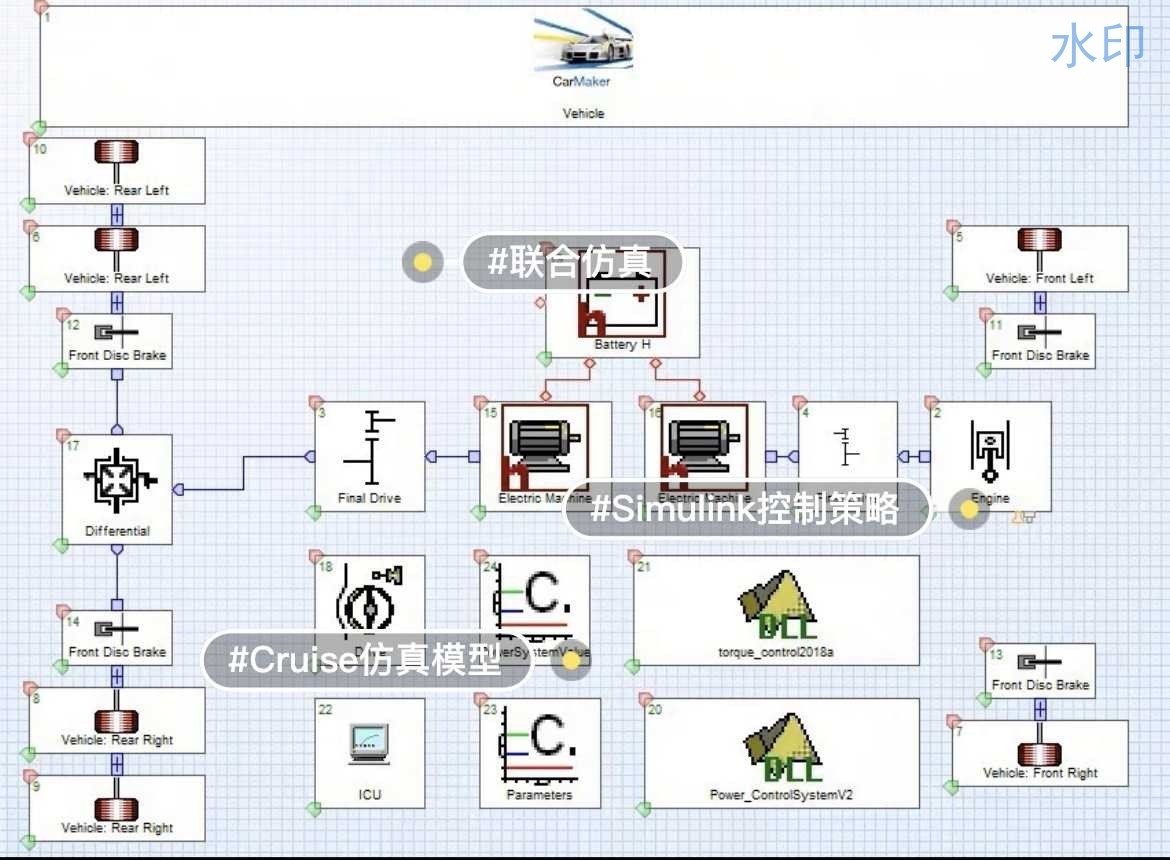

打开Cruise的整车架构图，增程器（Range Extender）和驱动电机的位置关系特别有意思。不同于并联式混动的机械直连，这里发动机永远只带动发电机，就像个随叫随到的充电宝。在模型配置中，发动机的Map图需要特别标注BSFC（制动燃油消耗率）最优区间，这点在后续能耗仿真时会成为节油的关键。用Cruise自带的组件库拖拽出电机参数时，峰值扭矩曲线建议手动修正，毕竟实际电机的扭矩平台比理论值要"钝"一些。

控制策略的Simulink模型里有几个关键状态机，行车模式切换这块最容易出bug。举个栗子，当SOC降到阈值时，增程器的启动逻辑是这样的：

if (SOC < 0.3 && VehicleSpeed > 20)
    enableGenerator = 1;
    setpointPower = lookupTable(SOC);
elseif (SOC > 0.8 || VehicleSpeed < 5)
    enableGenerator = 0;
end

这个查表控制看似简单，但实际调试时发现车速震荡会导致增程器频繁启停。后来在判断条件里加了5秒的延时滤波，才算稳住这个"敏感"的充电宝。

增程式混合动力汽车（串联式混动构型）Cruise整车仿真模型。 1.基于Cruise平台搭建整车部件等动力学模型，基于MATLAB/Simulink平台完成整车控制策略的建模，策略模型具备再生制动，行车驱动等功能，实现增程式构型车辆全部工作模式； 2.采用DLL联合仿真方式，完全采用正向建模思维，仿真模型具备较高精度； 3.可进行循环工况油耗，等速油耗，加速性能，爬坡性能，最高车速等动力性经济性计算仿真，

DLL联合仿真环节最考验模型精度，特别是扭矩耦合时的动态响应。我们封装了个C++接口类处理Cruise和Simulink的数据交换：

class HybridDLL {
public:
    void update(double torqueCmd, double soc) {
        // 扭矩限制器防止电机过载
        actualTorque = clamp(torqueCmd, -maxTorque, maxTorque);
        // 更新电池模型内部状态
        battery->update(soc);
    }
private:
    BatteryModel* battery;
    double maxTorque = 320; // Nm
};

这段代码里的clamp函数可不是摆设，实测发现电机控制器在瞬态工况下容易超调，硬截断虽然粗暴但有效。有趣的是，当仿真步长从10ms调整到5ms后，NEDC工况的油耗预测误差从7.2%降到了3.8%，果然天下武功唯快不破。

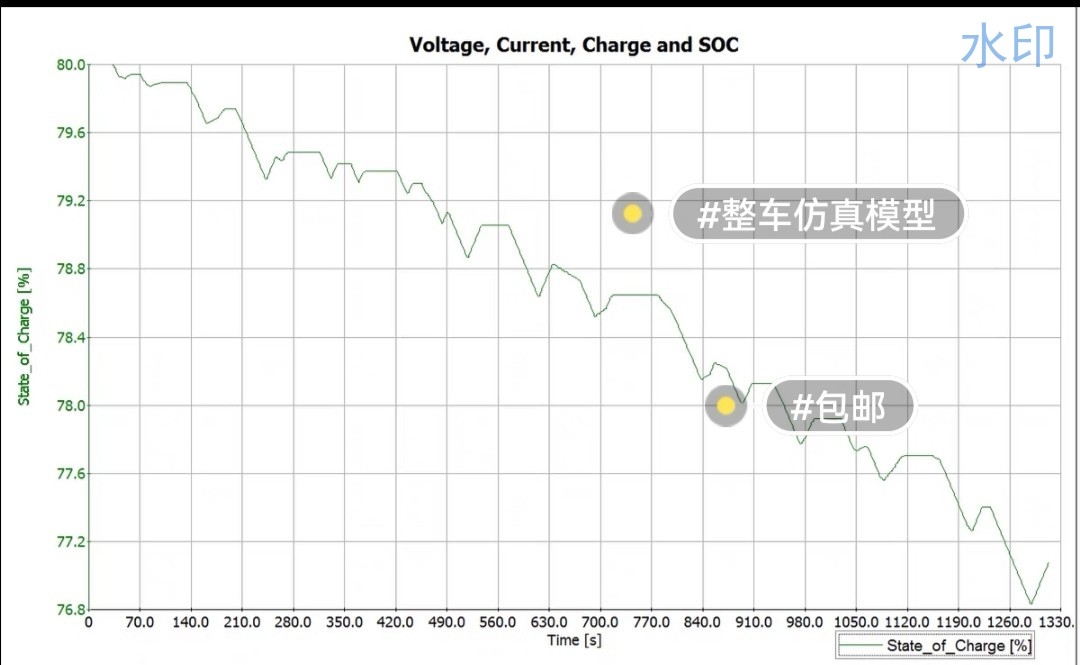

跑WLTC循环时，模型会实时生成这样的能耗云图（如图）。注意看车速在50-70km/h波动时，增程器基本维持在2000rpm的高效区间，这时候的燃油消耗率比怠速发电低了27%。不过急加速时电池会突然接管驱动，导致SOC出现跳水式下降——这时候要是控制策略没写好，发动机会像突然惊醒似的疯狂补电，整车的NVH数据立马崩给你看。

在验证爬坡性能时，模型暴露了个有趣的问题：当坡度超过20%时，电机的持续扭矩竟然比标称值低了15%。排查发现是冷却系统模型没考虑坡度导致的散热器倾斜，热保护策略提前限制了功率输出。所以别光盯着驱动系统，这些边边角角的子系统模型同样能让你翻车。

现在跑完整个仿真流程大概需要23分钟（i7-11800H），比之前用Excel宏算快了不是一星半点。不过最让我得意的还是那个再生制动策略：在踩刹车的前0.3秒，电机制动扭矩会呈指数曲线上升，既能最大限度回收能量，又不会让驾驶员觉得刹车脚感突变。这个细节调了整整八版才达到理想状态，仿真数据跟实车测试的吻合度最终定格在92%——对于虚拟模型来说，这已经是可以吹牛的水平了。
