1.  简介

        串口通讯 (Serial Communication) 是一种设备间非常常用的串行通讯方式，因为它简单便捷，因此大部分电子设备都支持该通讯方式，电子工程师在调试设备时也经常使用该通讯方式输出调试信息。

        在计算机科学里，大部分复杂的问题都可以通过分层来简化。如芯片被分为内核层和片上外设；STM32 标准库则是在寄存器与用户代码之间的软件层。对于通讯协议，我们也以分层的方式来理解，最基本的是把它分为物理层和协议层。物理层规定通讯系统中具有机械、电子功能部分的特性，确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准。简单来说物理层规定我们用嘴巴还是用肢体来交流，协议层则规定我们用中文还是英文来交流。

2.  物理层

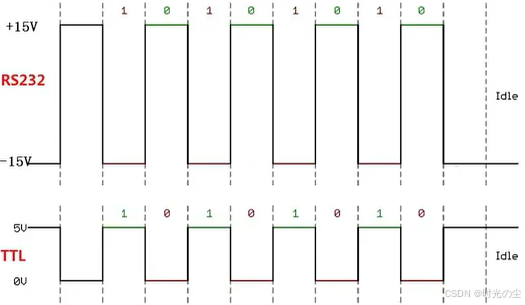

        根据通讯使用的电平标准不同，串口通讯可分为 TTL 标准及 RS-232 标准，见表 TTL 电平标准与 RS-232 电平标准。

        因为控制器一般采用 TTL 电平标准，因此需借助MAX3232 芯片实现TTL 电平与 RS-232 电平的双向转换，这是串口通讯中实现控制器与 RS-232 设备互联的关键环节。

3.  协议层

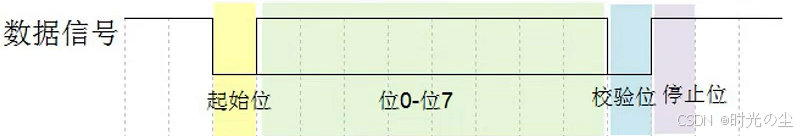

        串口通讯的数据包由发送设备通过自身的TXD 接口传输到接收设备的RXD 接口。在协议层，数据包由起始位、主体数据、校验位和停止位组成，通讯双方必须约定一致的数据包格式，才能正常收发数据。

4.  工程配置

        还是一样，重复的配置，这里不再一步一步演示步骤，详细可以参考：

STM32学习·HAL库速通篇（三）·如何在STM32CubeMX新建工程_stm32cubemx 配置cmsis库-CSDN博客

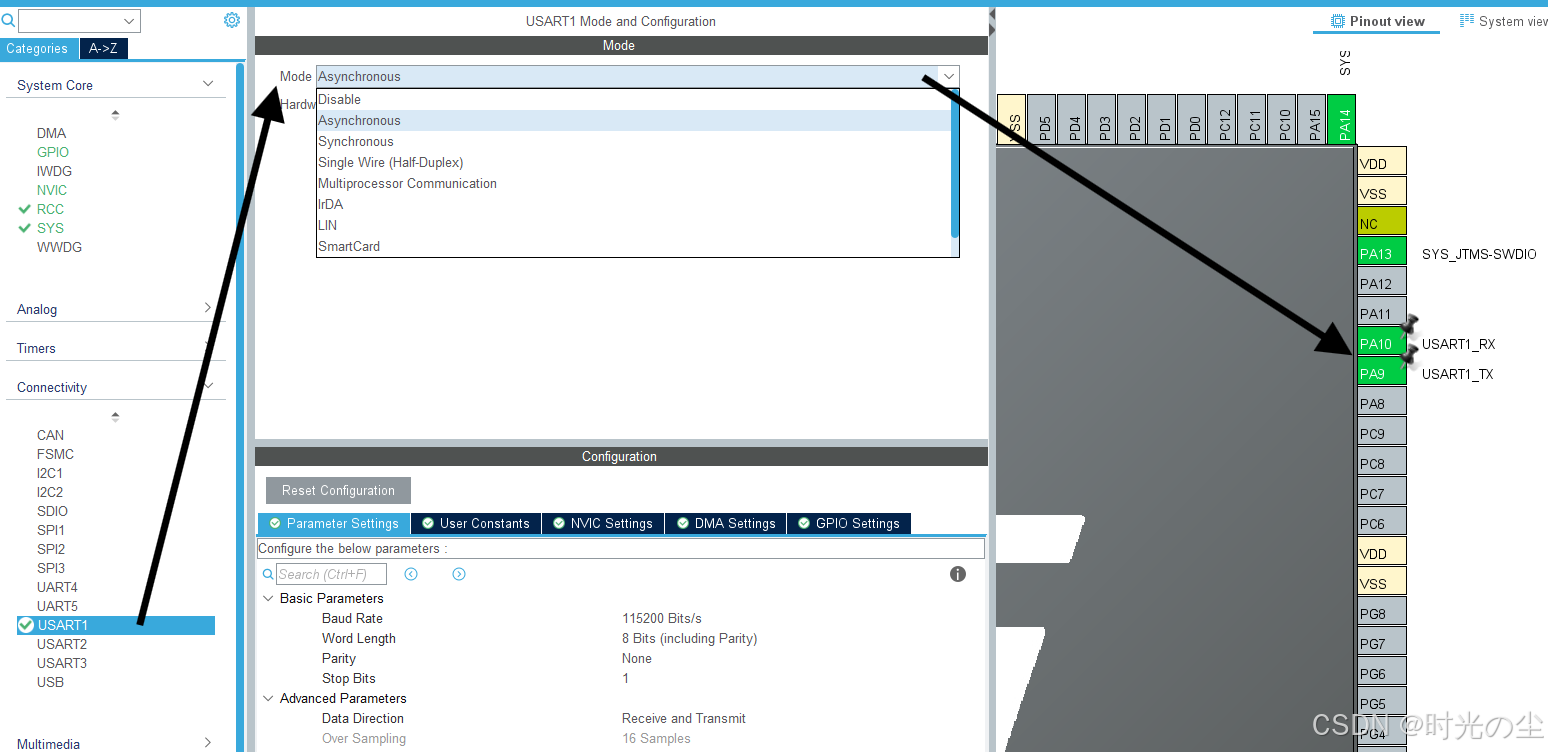

        只进行一些上面没有的配置，现在我们想要配置串口1，找到图示位置进行配置：

• Disable：禁用
• Asynchronous：异步模式
• Synchronous：同步模式
• Single Wire (Half-Duplex)：单线（半双工）模式
• Multiprocessor Communication：多处理器通讯模式
• IrDA：红外数据协会（红外通讯）模式
• LIN：本地互连网络（LIN 总线）模式
• SmartCard：智能卡模式

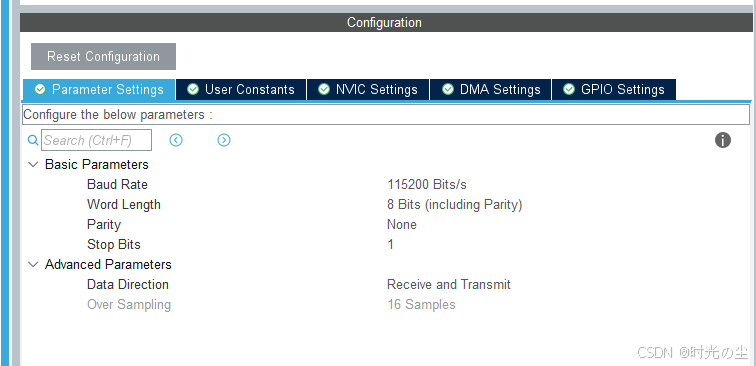

        然后配置数据通讯协议相关参数，这里直接使用默认参数：

        波特率指数据信号对载波的调制速率，它用单位时间内载波调制状态改变次数来表示，单位为波特。比特率指单位时间内传输的比特数，单位 bit/s (bps)。对于 USART 波特率与比特率相等，以后不区分这两个概念。波特率越大，传输速率越快。

USART 的发送器和接收器使用相同的波特率。计算公式如下：

​

        其中，fPLCK​ 为 USART 时钟，USARTDIV 是一个存放在波特率寄存器 (USART_BRR) 的一个无符号定点数。其中 DIV_Mantissa [11:0] 位定义 USARTDIV 的整数部分，DIV_Fraction [3:0] 位定义 USARTDIV 的小数部分。

         然后就是对项目名称等的设置（参考上方链接），生成完可以看到，串口初始化成功：

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file    usart.c
  * @brief   This file provides code for the configuration
  *          of the USART instances.
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2026 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "usart.h"

/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

UART_HandleTypeDef huart1;

/* USART1 init function */

void MX_USART1_UART_Init(void)
{

  /* USER CODE BEGIN USART1_Init 0 */

  /* USER CODE END USART1_Init 0 */

  /* USER CODE BEGIN USART1_Init 1 */

  /* USER CODE END USART1_Init 1 */
  huart1.Instance = USART1;
  huart1.Init.BaudRate = 115200;
  huart1.Init.WordLength = UART_WORDLENGTH_8B;
  huart1.Init.StopBits = UART_STOPBITS_1;
  huart1.Init.Parity = UART_PARITY_NONE;
  huart1.Init.Mode = UART_MODE_TX_RX;
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&huart1) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN USART1_Init 2 */

  /* USER CODE END USART1_Init 2 */

}

void HAL_UART_MspInit(UART_HandleTypeDef* uartHandle)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(uartHandle->Instance==USART1)
  {
  /* USER CODE BEGIN USART1_MspInit 0 */

  /* USER CODE END USART1_MspInit 0 */
    /* USART1 clock enable */
    __HAL_RCC_USART1_CLK_ENABLE();

    __HAL_RCC_GPIOA_CLK_ENABLE();
    /**USART1 GPIO Configuration
    PA9     ------> USART1_TX
    PA10     ------> USART1_RX
    */
    GPIO_InitStruct.Pin = GPIO_PIN_9;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

  /* USER CODE BEGIN USART1_MspInit 1 */

  /* USER CODE END USART1_MspInit 1 */
  }
}

void HAL_UART_MspDeInit(UART_HandleTypeDef* uartHandle)
{

  if(uartHandle->Instance==USART1)
  {
  /* USER CODE BEGIN USART1_MspDeInit 0 */

  /* USER CODE END USART1_MspDeInit 0 */
    /* Peripheral clock disable */
    __HAL_RCC_USART1_CLK_DISABLE();

    /**USART1 GPIO Configuration
    PA9     ------> USART1_TX
    PA10     ------> USART1_RX
    */
    HAL_GPIO_DeInit(GPIOA, GPIO_PIN_9|GPIO_PIN_10);

  /* USER CODE BEGIN USART1_MspDeInit 1 */

  /* USER CODE END USART1_MspDeInit 1 */
  }
}

/* USER CODE BEGIN 1 */

/* USER CODE END 1 */

5.  printf() 重定向

        C 语言中的 printf () 默认输出到显示器，在嵌入式中没有显示器，需要重定向到串口，通过重写 fputc () 函数，把 printf () 输出的字符通过串口发出去：

#include <stdio.h>
#include <string.h>

int fputc(int ch, FILE *f)
{
    HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, HAL_MAX_DELAY);
    return ch;
}

        直接将代码复制进去即可：

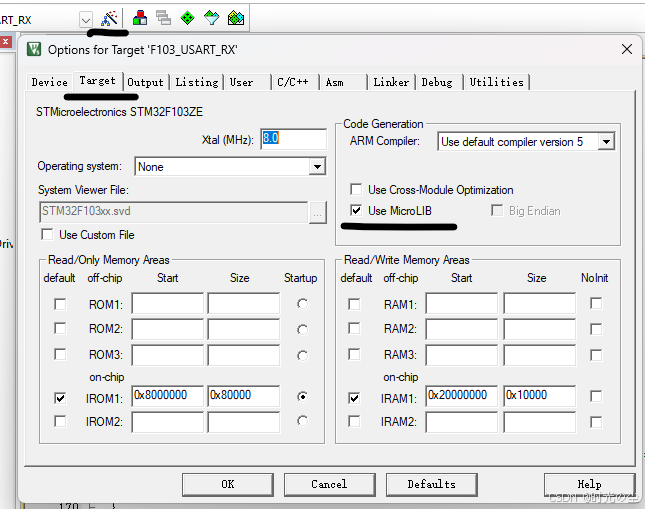

        然后找到图示位置勾选上，否则 printf () 可能无法正常使用：

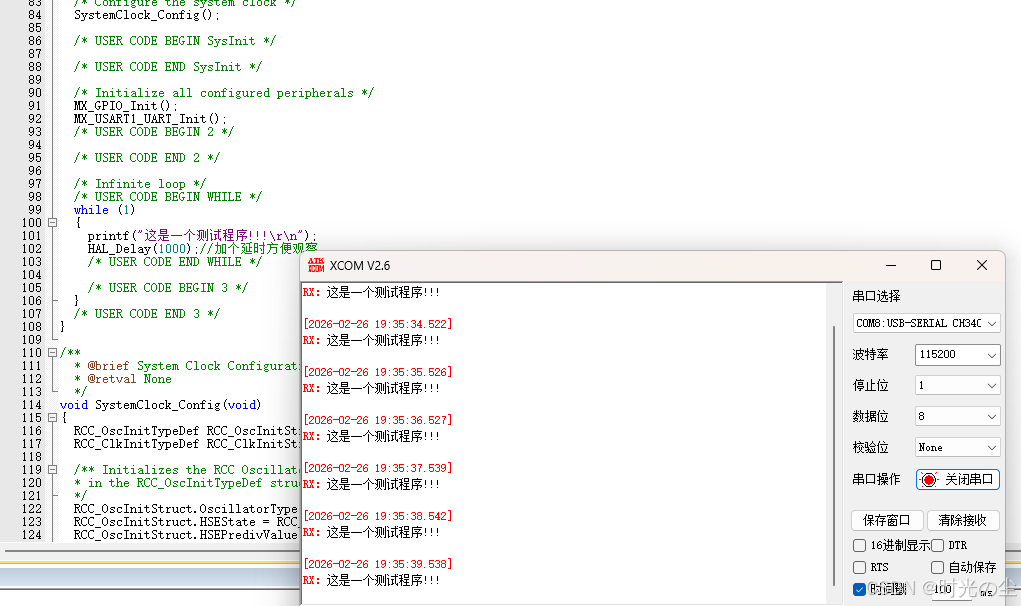

        随便在主函数打一句话：

6.  阻塞式接收定长数据

        什么是阻塞接收？调用接收函数后，程序会一直等待数据到来，一旦接收到指定数量的数据或超时，函数才会返回。

特点：简单直接、但会 “卡住程序”，不适合实时性强的场景。

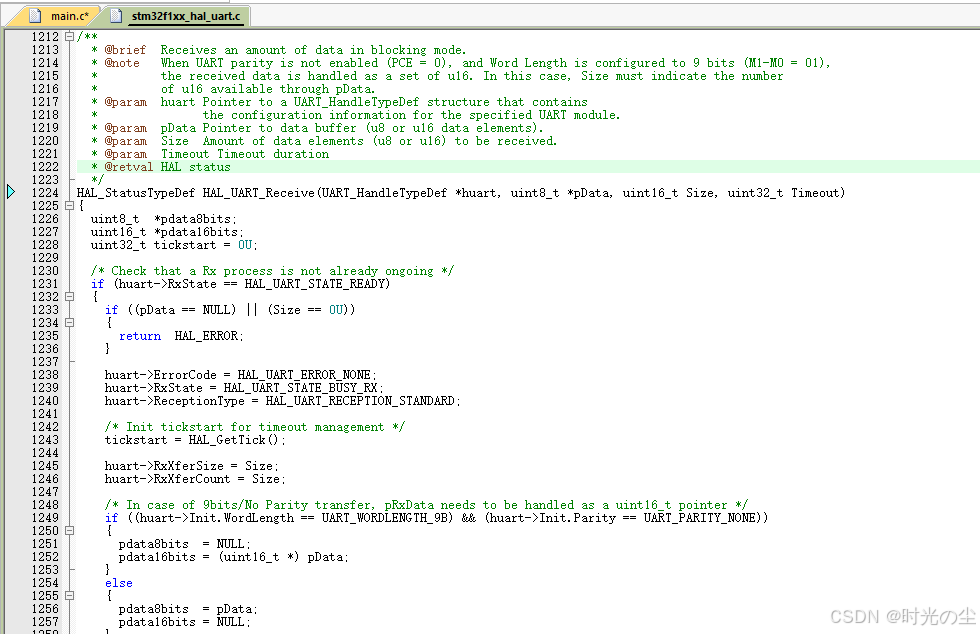

        这里主要用到 HAL_UART_Receive() 函数：

        简单翻译一下：

/**
  * @brief  以阻塞模式接收指定长度的数据。
  * @note   当UART校验位未使能（PCE = 0）且字长配置为9位（M1-M0 = 01）时，
  *         接收到的数据会被当作一组u16类型数据处理。这种情况下，Size参数必须指明
  *         pData缓冲区中可存放的u16数据个数。
  * @param  huart 指向UART_HandleTypeDef结构体的指针，该结构体包含指定UART模块的
  *               配置信息。
  * @param  pData 指向数据缓冲区的指针（数据元素类型为u8或u16），用于存储接收到的数据。
  * @param  Size  要接收的数据元素个数（u8或u16类型）。
  * @param  Timeout 超时持续时间（单位：ms）。
  * @retval HAL状态码（HAL_OK/HAL_ERROR/HAL_TIMEOUT/HAL_BUSY）。
  */
HAL_StatusTypeDef HAL_UART_Receive(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)
{
  uint8_t  *pdata8bits;   // 指向8位数据缓冲区的指针（常规场景使用）
  uint16_t *pdata16bits;  // 指向16位数据缓冲区的指针（9位无校验场景使用）
  uint32_t tickstart = 0U;      // 记录函数开始执行的系统时间，用于超时判断

  /* 检查当前是否有其他Rx（接收）过程正在进行 */
  if (huart->RxState == HAL_UART_STATE_READY)
  {
    /* 校验入参合法性：数据缓冲区指针为空 或 接收长度为0，直接返回错误 */
    if ((pData == NULL) || (Size == 0U))
    {
      return  HAL_ERROR;
    }

    // 初始化UART错误码为“无错误”
    huart->ErrorCode = HAL_UART_ERROR_NONE;
    // 将UART接收状态标记为“忙（接收中）”，防止多线程重复调用
    huart->RxState = HAL_UART_STATE_BUSY_RX;
    // 标记接收类型为“标准接收模式”（区别于IDLE中断等特殊模式）
    huart->ReceptionType = HAL_UART_RECEPTION_STANDARD;

    /* 记录当前系统滴答定时器值，作为超时判断的起始时间 */
    tickstart = HAL_GetTick();

    // 保存要接收的总数据长度
    huart->RxXferSize = Size;
    // 初始化剩余接收数据计数（初始值等于总长度）
    huart->RxXferCount = Size;

    /* 特殊场景处理：9位字长 + 无校验位时，pData需当作uint16_t指针处理
       （因为9位数据无法用8位存储，需占用16位变量的低9位） */
    if ((huart->Init.WordLength == UART_WORDLENGTH_9B) && (huart->Init.Parity == UART_PARITY_NONE))
    {
      pdata8bits  = NULL;                  // 8位指针置空
      pdata16bits = (uint16_t *) pData;    // 转换为16位数据缓冲区指针
    }
    else
    {
      // 常规场景（8位/带校验的9位）：使用8位数据缓冲区指针
      pdata8bits  = pData;
      pdata16bits = NULL;                  // 16位指针置空
    }

    /* 循环接收数据，直到剩余接收计数为0 */
    while (huart->RxXferCount > 0U)
    {
      /* 等待RXNE标志（接收数据寄存器非空）置位，直到超时
         RXNE=1表示DR寄存器已接收到数据，可以读取 */
      if (UART_WaitOnFlagUntilTimeout(huart, UART_FLAG_RXNE, RESET, tickstart, Timeout) != HAL_OK)
      {
        huart->RxState = HAL_UART_STATE_READY; // 恢复UART为就绪状态
        return HAL_TIMEOUT;                   // 返回超时错误
      }

      // 根据数据类型，从UART数据寄存器(DR)读取数据到缓冲区
      if (pdata8bits == NULL)
      {
        // 9位无校验场景：读取DR寄存器低9位数据（0x01FF是9位掩码）
        *pdata16bits = (uint16_t)(huart->Instance->DR & 0x01FF);
        pdata16bits++; // 指针后移，指向下一个16位缓冲区位置
      }
      else
      {
        // 8位场景：区分“带校验”和“无校验”，读取对应有效位
        if ((huart->Init.WordLength == UART_WORDLENGTH_9B) ||
            ((huart->Init.WordLength == UART_WORDLENGTH_8B) && (huart->Init.Parity == UART_PARITY_NONE)))
        {
          // 8位无校验 或 9位模式（校验位占用第9位）：读取低8位有效数据（0x00FF掩码）
          *pdata8bits = (uint8_t)(huart->Instance->DR & (uint8_t)0x00FF);
        }
        else
        {
          // 8位带校验（奇/偶校验）：仅读取低7位有效数据（0x007F掩码，第8位是校验位）
          *pdata8bits = (uint8_t)(huart->Instance->DR & (uint8_t)0x007F);
        }
        pdata8bits++; // 指针后移，指向下一个8位缓冲区位置
      }
      huart->RxXferCount--; // 剩余接收计数减1
    }

    /* 接收过程结束，恢复UART接收状态为就绪 */
    huart->RxState = HAL_UART_STATE_READY;

    // 返回接收成功
    return HAL_OK;
  }
  else
  {
    // UART正忙（已有其他接收/发送过程），返回忙状态
    return HAL_BUSY;
  }
}

        我们来调用一下看看，来到主函数，定义一个数组，用来存放接收数据：

uint8_t ReBuf[2];

        然后通过调用 HAL_UART_Receive() 函数长期阻塞等待数据发送过来：

HAL_UART_Receive(&huart1, ReBuf, 2, HAL_MAX_DELAY);

• &huart1：串口句柄指针，指定使用USART1进行数据接收；
• ReBuf：存放接收的数据缓冲区指针；
• 2：接收的数据长度；
• HAL_MAX_DELAY：超时时间，宏定义值为0xFFFFFFFFU（无符号 32 位最大值），表示无限等待，直到数据发送完成（不会触发超时错误）。

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */

	uint8_t ReBuf[2];

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		printf("\r\n当前处于阻塞接收模式，等待数据发送!!!\r\n");

		HAL_UART_Receive(&huart1, ReBuf, 2, HAL_MAX_DELAY);

		printf("当前接收的数据:");

		HAL_UART_Transmit(&huart1, ReBuf, 2, HAL_MAX_DELAY);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

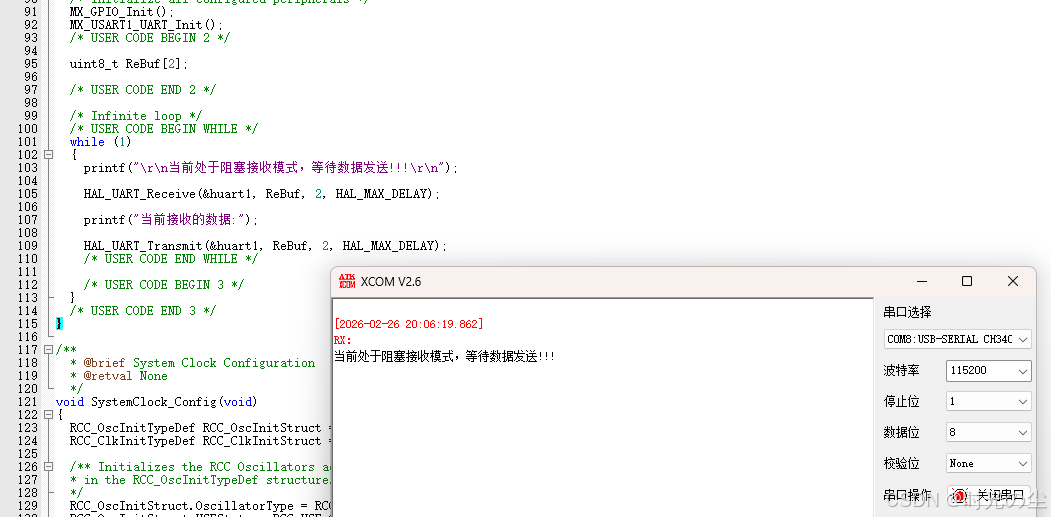

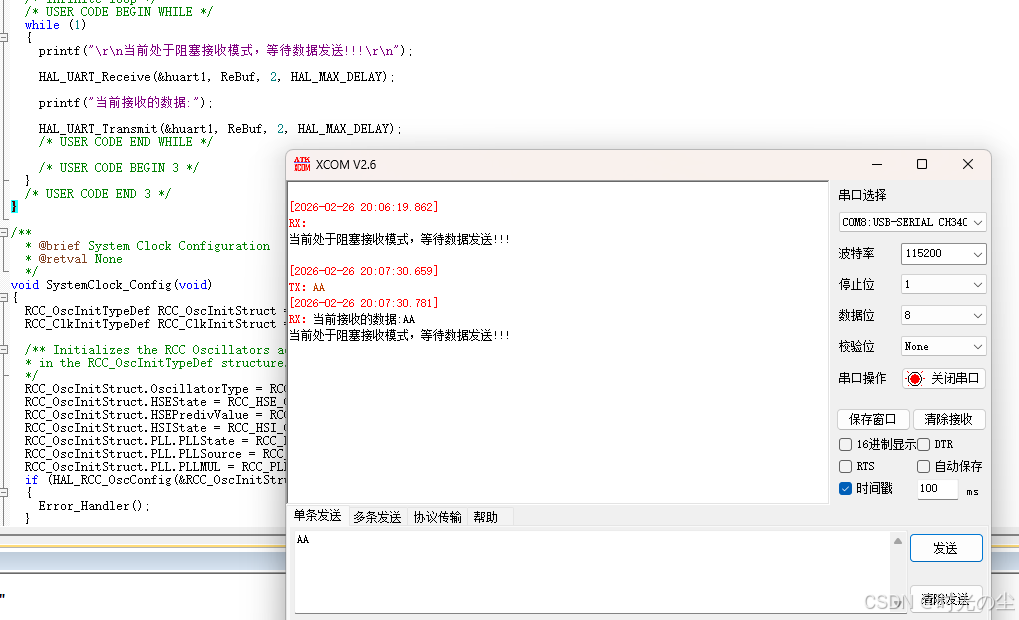

        然后下载程序，打开串口调试助手，我们可以看到，一直处于等待接收状态，等待数据传过来：

        我们点个AA，发送一下，可以发现数据被正常接收：

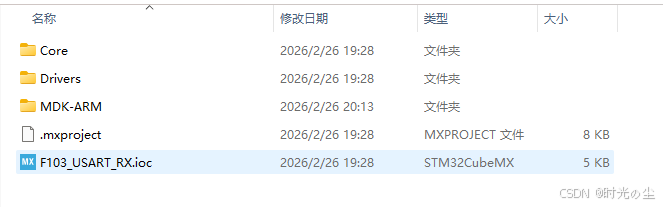

完整工程：

基于STM32实现串口（USART）阻塞式接收数据（HAL库版本）资源-CSDN下载

7.  中断式接收定长数据

        什么是中断接收？当串口接收到预定数量的数据后（例如 1 个或 4 个字节），硬件会自动触发一个中断信号。

非阻塞：不会卡住主程序

自动响应：数据一到，立即中断处理

适合定长数据包：可以设置接收固定字节数

回调函数处理：数据到达后，自动调用回调函数处理数据

        我们找到工程的.ioc文件，回到CubeMX当中：

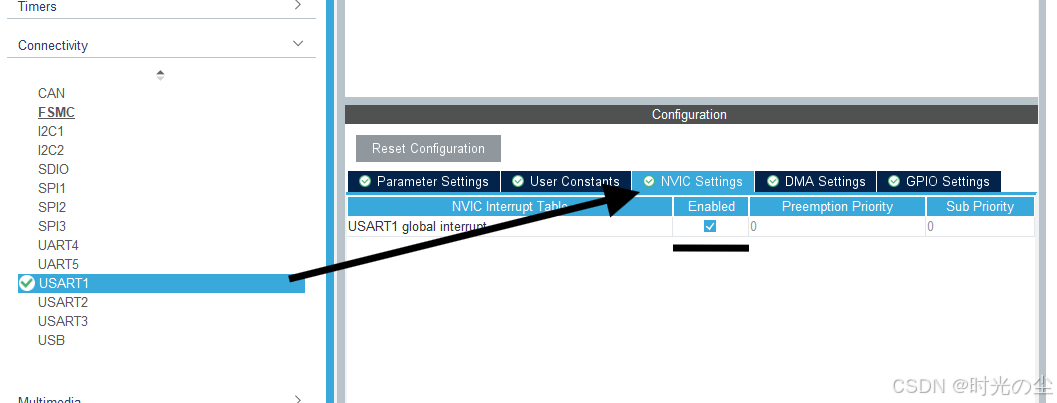

        对一些数据进行修改，首先来到图示位置，将 USART1 的中断打开：

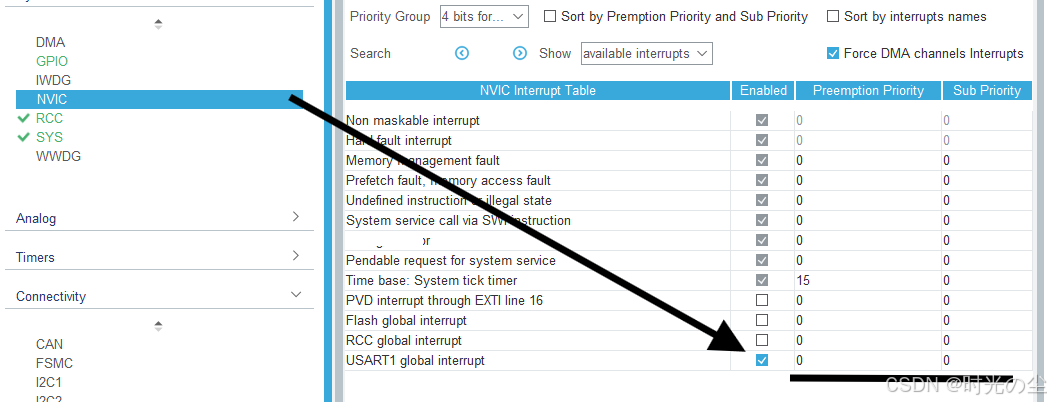

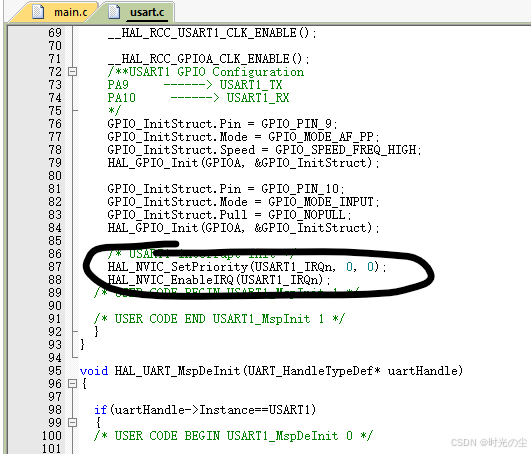

        当然也可以来到 NVIC 进行勾选上，中断等级这里默认：

        然后重新生成代码，可以看到中断部分已经使能完成：

        首先在主函数启动中断接收：

/**
  * @brief  以非阻塞模式（中断方式）接收指定长度的数据。
  * @note   当UART校验位未使能（PCE = 0）且字长配置为9位（M1-M0 = 01）时，
  *         接收到的数据会被当作一组u16类型数据处理。这种情况下，Size参数必须指明
  *         pData缓冲区中可存放的u16数据个数。
  * @param  huart 指向UART_HandleTypeDef结构体的指针，该结构体包含指定UART模块的
  *               配置信息。
  * @param  pData 指向数据缓冲区的指针（数据元素类型为u8或u16），用于存储接收到的数据。
  * @param  Size  要接收的数据元素个数（u8或u16类型）。
  * @retval HAL状态码（HAL_OK/HAL_ERROR/HAL_BUSY）。
  */
HAL_StatusTypeDef HAL_UART_Receive_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
{
  /* 检查当前是否有其他Rx（接收）过程正在进行
     只有UART处于READY状态时，才能启动新的中断接收 */
  if (huart->RxState == HAL_UART_STATE_READY)
  {
    /* 校验入参合法性：数据缓冲区指针为空 或 接收长度为0，直接返回错误 */
    if ((pData == NULL) || (Size == 0U))
    {
      return HAL_ERROR;
    }

    /* 将接收类型设置为“标准接收模式”
       区别于IDLE中断、奇偶校验错误中断等特殊接收模式 */
    huart->ReceptionType = HAL_UART_RECEPTION_STANDARD;

    /* 调用底层函数UART_Start_Receive_IT，真正完成中断接收的初始化：
       1. 配置接收缓冲区和长度
       2. 使能UART接收中断（RXNEIE）
       3. 更新UART状态为“忙（中断接收中）”
       返回该函数的执行结果（HAL_OK/HAL_ERROR） */
    return (UART_Start_Receive_IT(huart, pData, Size));
  }
  else
  {
    // UART正忙（已有接收/发送过程），无法启动新的中断接收，返回忙状态
    return HAL_BUSY;
  }
}

        使用一下，首先声明一个接收数据缓冲区：

#define LENGTH   5//接收缓冲区大小

uint8_t RxBuff[LENGTH];//接收缓冲区

        然后调用 HAL_UART_Receive_IT() 函数使能接收事件：

HAL_UART_Receive_IT(&huart1, RxBuff, LENGTH);//使能接收事件

printf("当前已开启接收中断，等待数据发送!!!\r\n");

        接收完成回调函数，如何被使用的呢？首先，我们找到 stm32f1xx_it.c 下滑到最下面看到：

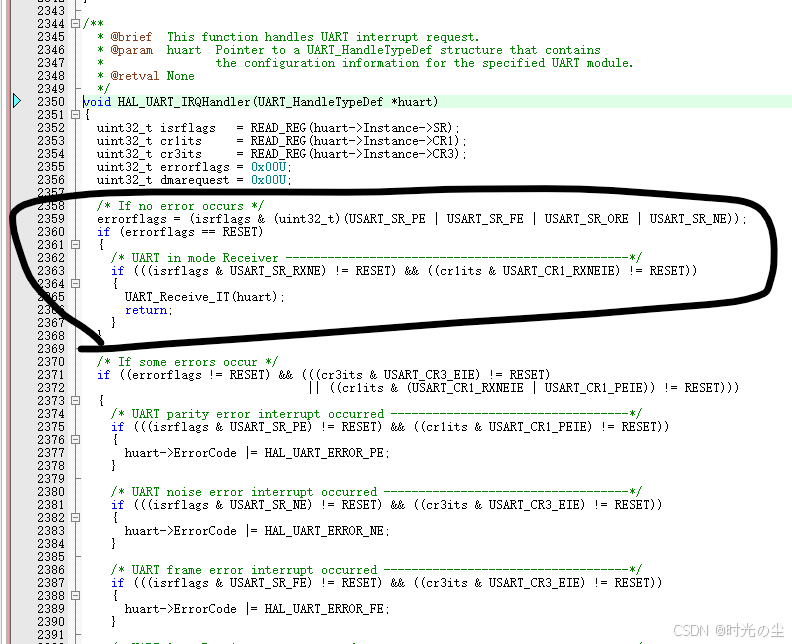

        跳转一下，来到下图位置，很长的一段代码，这里我们关注一下圈住的部分：

        当我们正常使能和接收到数据后，会调用 UART_Receive_IT() 函数：

/* If no error occurs */
//提取中断状态中的错误标志位，并判断是否有错误
errorflags = (isrflags & (uint32_t)(USART_SR_PE | USART_SR_FE | USART_SR_ORE | USART_SR_NE));
if (errorflags == RESET)
{
  //确认是“接收数据寄存器非空”中断，且该中断已使能
  if (((isrflags & USART_SR_RXNE) != RESET) && ((cr1its & USART_CR1_RXNEIE) != RESET))
  {
    //调用中断接收处理函数，处理接收到的数据
    UART_Receive_IT(huart);
    return;
  }
}

        跳转看一下，也是一段很长的代码，来到：

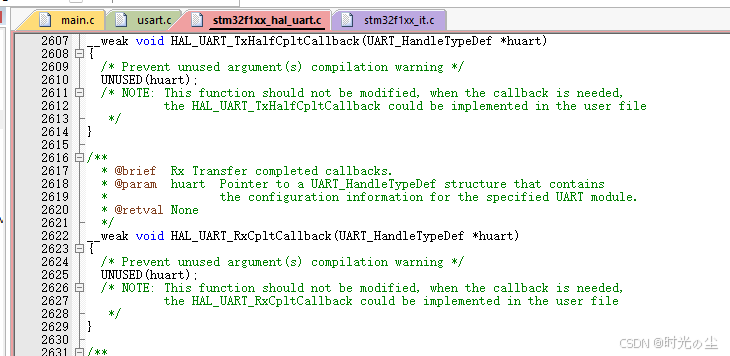

        最终经过一系列的运算，会调用 HAL_UART_RxCpltCallback() 函数，并且我们可以看到，库函数里又一个若定义：

拓展：
__weak：弱定义修饰符

如果用户在自己的代码中定义了同名、同参数的HAL_GPIO_EXTI_Callback函数，编译器会优先使用用户写的版本；如果用户没定义，就使用这个空的默认版本。

UNUSED(GPIO_Pin)：

本质是一个宏（通常定义为#define UNUSED(x) (void)x），作用是显式告诉编译器 “该参数虽未使用，但并非疏忽”，避免编译时抛出 “未使用参数” 的警告。
因为默认版本是空实现，GPIO_Pin参数没被用到，必须加这个宏抑制警告。

        我们将这一段复制下来，来到主函数，将一些多余部分删掉：

        首先我们根据声明判断是否是 USART1 发生了中断：

/**
  * @brief  Rx Transfer completed callbacks.
  * @param  huart  Pointer to a UART_HandleTypeDef structure that contains
  *                the configuration information for the specified UART module.
  * @retval None
  */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart -> Instance == USART1)
	{

	}
}

        如果是则回显接收到的数据：

/**
  * @brief  Rx Transfer completed callbacks.
  * @param  huart  Pointer to a UART_HandleTypeDef structure that contains
  *                the configuration information for the specified UART module.
  * @retval None
  */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart -> Instance == USART1)
	{

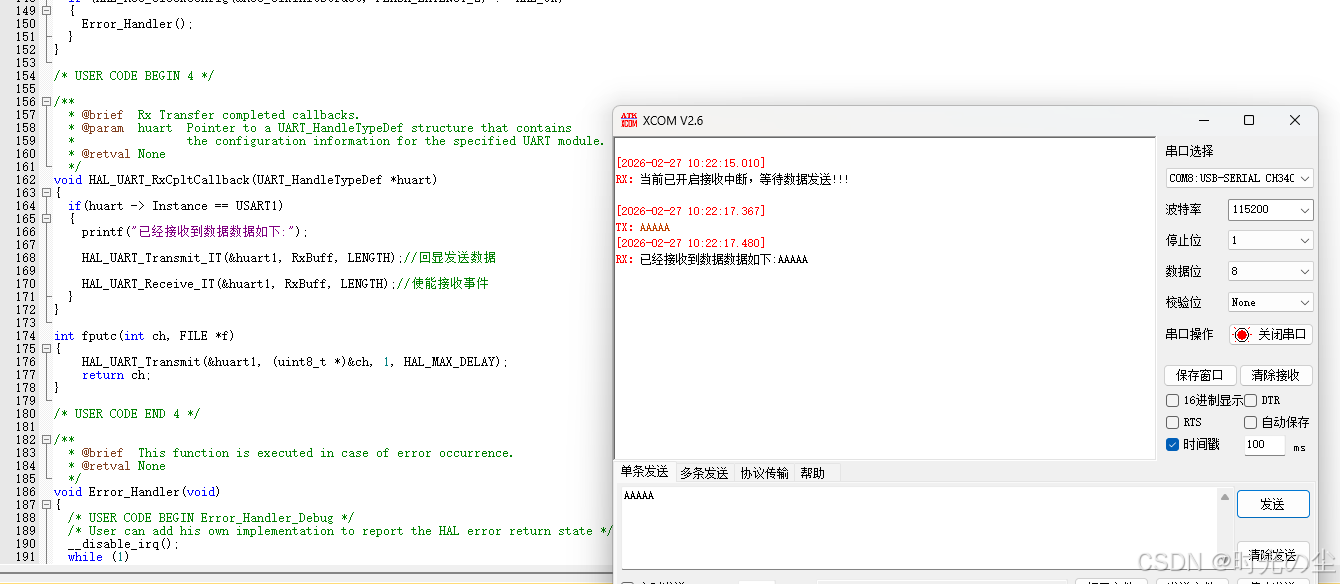

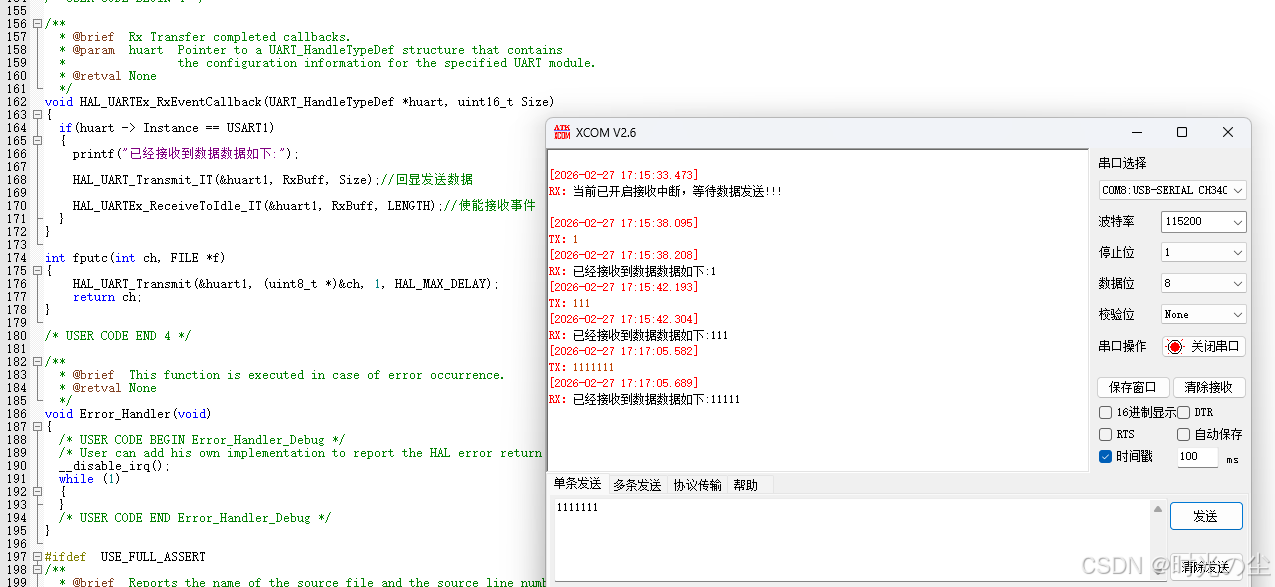

		HAL_UART_Transmit_IT(&huart1, RxBuff, LENGTH);//回显发送数据
	}
}

        这里需要注意，HAL 库的中断接收是 “单次触发” 设计，我们在初始化阶段，使用HAL_UART_Receive_IT(&huart1, RxBuff, LENGTH) 并不是 “永久开启接收中断”，而是为 “一次指定长度的接收” 配置中断，当调用该函数时，HAL 库会做 3 件事：

• 绑定接收缓冲区RxBuff和接收长度LENGTH；
• 重置接收计数（RxXferCount = LENGTH）；
• 使能串口的RXNEIE（接收数据寄存器非空中断使能位）。

        当接收到LENGTH个字节后，HAL 库会自动关闭RXNEIE中断使能位，并将串口状态置为HAL_UART_STATE_READY；此时硬件层面的接收中断已被关闭，若不重新调用HAL_UART_Receive_IT()，后续接收到数据也不会触发中断。

        所以每次接收完后，我们想要继续接收下次的数据，就需要重新使能接收事件：

/**
  * @brief  Rx Transfer completed callbacks.
  * @param  huart  Pointer to a UART_HandleTypeDef structure that contains
  *                the configuration information for the specified UART module.
  * @retval None
  */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart -> Instance == USART1)
	{
		printf("已经接收到数据数据如下:");

		HAL_UART_Transmit_IT(&huart1, RxBuff, LENGTH);//回显发送数据

		HAL_UART_Receive_IT(&huart1, RxBuff, LENGTH);//使能接收事件
	}
}

        下载看一下，能够正常接收数据并回显：

完整工程：

基于STM32实现串口（USART）中断接收数据（HAL库版本）资源-CSDN下载

9.  中断式接收不定长数据

        使用 HAL 库提供的 HAL_UARTEx_ReceiveToIdle_IT() 实现接收任意长度数据自动判断接收完成（通过 UART 空闲中断）。

避免循环接收单字节 + 自己判断结束，代码更简洁；

接收到数据后，在回调函数 HAL_UARTEx_RxEventCallback () 中处理；

通常配合环形缓冲区、消息帧处理使用。

        其和定长数据的接收，主要区别就是调用API的不同，首先我们来看一下：

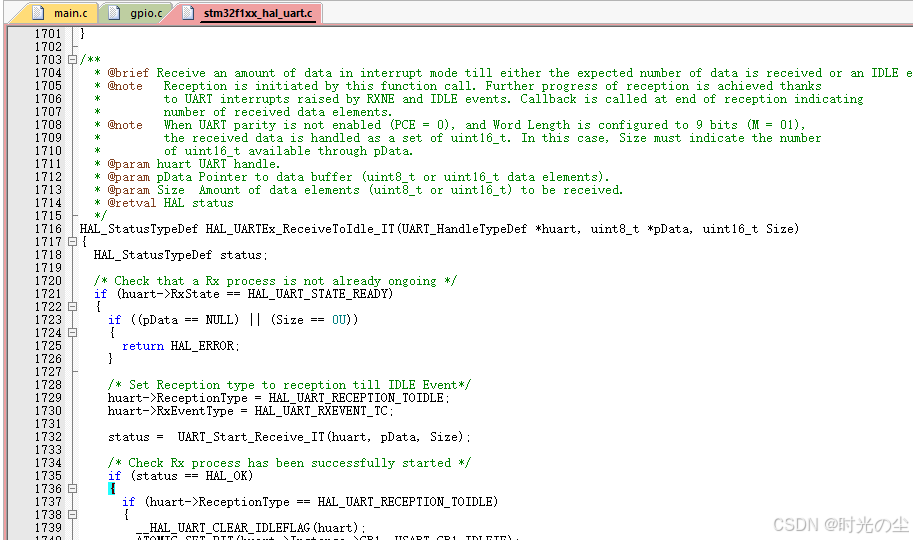

        简单翻译一下：

/**
  * @brief  在中断模式下接收一定量的数据，直到接收到预期数量的数据，或触发 IDLE（空闲）事件为止。
  * @note   接收过程由本函数调用启动，后续的接收进度依赖于
  *         RXNE（接收数据寄存器非空）和 IDLE（空闲）事件触发的 UART 中断来推进。
  *         接收完成时会调用回调函数，并告知接收到的数据元素数量。
  * @note   当 UART 校验位未使能（PCE = 0）且字长配置为 9 位（M = 01）时，
  *         接收到的数据会被当作一组 uint16_t 类型数据处理。此时，Size 参数需指定
  *         pData 缓冲区中可用的 uint16_t 数据个数。
  * @param  huart  UART 句柄（Handle）。
  * @param  pData  指向数据缓冲区的指针（数据元素类型为 uint8_t 或 uint16_t）。
  * @param  Size   待接收的数据元素个数（单位：uint8_t 或 uint16_t）。
  * @retval HAL 状态码（HAL_StatusTypeDef 枚举类型）
  */
HAL_StatusTypeDef HAL_UARTEx_ReceiveToIdle_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
{
  HAL_StatusTypeDef status;

  /* 检查接收进程是否未处于运行状态 */
  if (huart->RxState == HAL_UART_STATE_READY)
  {
    if ((pData == NULL) || (Size == 0U))
    {
      return HAL_ERROR;
    }

    /* 将接收类型设置为“直到 IDLE 事件触发为止的接收模式” */
    huart->ReceptionType = HAL_UART_RECEPTION_TOIDLE;
    huart->RxEventType = HAL_UART_RXEVENT_TC;

    status =  UART_Start_Receive_IT(huart, pData, Size);

    /* 检查接收进程是否已成功启动 */
    if (status == HAL_OK)
    {
      if (huart->ReceptionType == HAL_UART_RECEPTION_TOIDLE)
      {
        __HAL_UART_CLEAR_IDLEFLAG(huart); // 清除 UART 空闲标志位
        ATOMIC_SET_BIT(huart->Instance->CR1, USART_CR1_IDLEIE); // 原子操作置位 IDLE 中断使能位
      }
      else
      {
        /* 当接收启动时若已有错误挂起（例如溢出错误），
           中断可能已被触发并导致接收终止，
           此时接收类型会被重置为标准接收模式（HAL_UART_RECEPTION_STANDARD）。 */
        status = HAL_ERROR;
      }
    }

    return status;
  }
  else
  {
    return HAL_BUSY; // 接收进程已在运行，返回“忙”状态
  }
}

        我们来到主函数，将使能中断更改为空闲中断使能：

	HAL_UARTEx_ReceiveToIdle_IT(&huart1, RxBuff, LENGTH);//使能接收事件
	printf("当前已开启接收中断，等待数据发送!!!\r\n");

        然后来到回调函数，找到：

/**
  * @brief  接收事件回调函数（使用高级接收服务后，会调用此函数通知接收事件）。
  * @param  huart  UART 句柄
  * @param  Size   应用层接收缓冲区中有效数据的字节数（该值指示接收缓冲区中
  *                数据有效范围的结束位置，即从缓冲区起始到该位置的数据均为有效）
  * @retval 无返回值
  */
__weak void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
  /* 防止未使用参数导致的编译警告 */
  UNUSED(huart);
  UNUSED(Size);

  /* 注意：此函数不应被修改。当需要使用回调功能时，
            应在用户文件中重新实现 HAL_UARTEx_RxEventCallback 函数。
   */
}

        然后来到主函数，对Callback函数进行修改：

/**
  * @brief  Rx Transfer completed callbacks.
  * @param  huart  Pointer to a UART_HandleTypeDef structure that contains
  *                the configuration information for the specified UART module.
  * @retval None
  */
void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
	if(huart -> Instance == USART1)
	{
		printf("已经接收到数据数据如下:");

		HAL_UART_Transmit_IT(&huart1, RxBuff, Size);//回显发送数据

		HAL_UARTEx_ReceiveToIdle_IT(&huart1, RxBuff, LENGTH);//使能接收事件
	}
}

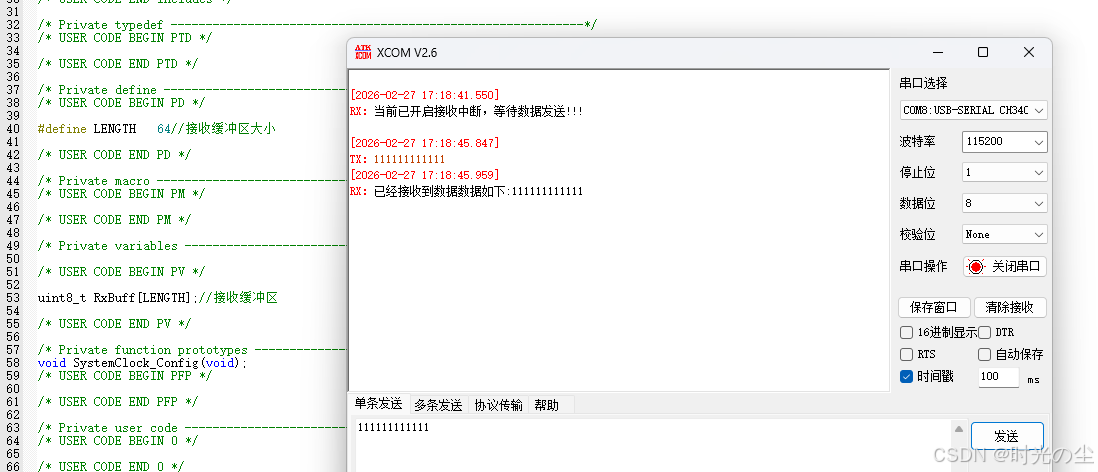

        下载看一下，可以发现可以正常接收不定长数据：

        不过需要注意，由于我们接收缓冲区宏定义为5，因此最大只能接受5个字节数据，超出将不接收：

        如果想要接收更多字节数据，只需要将宏定义增大即可：

完整工程：

基于STM32实现串口（USART）中断接收不定长数据（HAL库版本）资源-CSDN下载

HAL库学习笔记_时光の尘的博客-CSDN博客
