台达DVP-20PM的追剪程序，同步运动，是用在卷纸管机上的 ，15年做的，已经投产几年了。 这份资料包括： 1、电气图纸一份 2、DVP-20PM的程序（有注释） 3、台达伺服的参数设置源文件（从台达B2伺服中导出） 4、说明书一份（动作流程图说明） 5、触摸屏程序 该款卷纸切管机机械结构设计合理，使用钢结构机架和方通为主体，以2500P/R高分辨率编码器检查送纸速度与送纸长度；采用一台台达高性能变频器驱动三台电机作为原材料上胶、三层纸的合理重叠卷纸，具有同步性能好、同步精度高等优势；采用三台台达B2系列16bit编码器分辨率伺服电机控制卷纸内芯轴装置、外辊轴装置、追剪装置，精度高、稳定性好、同步精度高等优势；并配备台达BOP-BO7S411触摸屏、台达DVP-20PM00M PLC，等一系列台达产品，达到通讯建议，匹配度高，稳定性能好等效果。

嘿，各位搞自动化控制的小伙伴们！今天来跟大家分享一个 2015 年做的项目，台达 DVP - 20PM 的追剪程序在卷纸管机上的应用，而且这机器已经投产好几年啦，相当稳定靠谱。

咱们先来看看这卷纸管机的整体情况。它的机械结构设计得很合理，主体用的是钢结构机架和方通，就像给整个设备打造了一副坚固的骨架。为了精确检查送纸速度与送纸长度，用了 2500P/R 高分辨率编码器，这就好比给机器装上了一双“火眼金睛”，能把送纸的情况看得明明白白。

台达DVP-20PM的追剪程序，同步运动，是用在卷纸管机上的 ，15年做的，已经投产几年了。 这份资料包括： 1、电气图纸一份 2、DVP-20PM的程序（有注释） 3、台达伺服的参数设置源文件（从台达B2伺服中导出） 4、说明书一份（动作流程图说明） 5、触摸屏程序 该款卷纸切管机机械结构设计合理，使用钢结构机架和方通为主体，以2500P/R高分辨率编码器检查送纸速度与送纸长度；采用一台台达高性能变频器驱动三台电机作为原材料上胶、三层纸的合理重叠卷纸，具有同步性能好、同步精度高等优势；采用三台台达B2系列16bit编码器分辨率伺服电机控制卷纸内芯轴装置、外辊轴装置、追剪装置，精度高、稳定性好、同步精度高等优势；并配备台达BOP-BO7S411触摸屏、台达DVP-20PM00M PLC，等一系列台达产品，达到通讯建议，匹配度高，稳定性能好等效果。

动力和传动方面也很有亮点。一台台达高性能变频器驱动三台电机，负责原材料上胶以及三层纸的合理重叠卷纸。这变频器就像个“指挥官”，让电机们协调工作，同步性能好，同步精度高，保证卷纸过程顺顺利利。另外，还有三台台达 B2 系列 16bit 编码器分辨率伺服电机，分别控制卷纸内芯轴装置、外辊轴装置和追剪装置，精度高、稳定性好，同步精度更是杠杠的。再搭配上台达 BOP - BO7S411 触摸屏和台达 DVP - 20PM00M PLC，通讯简单，匹配度高，稳定性能没得说。

下面给大家详细说说这份资料里的干货。

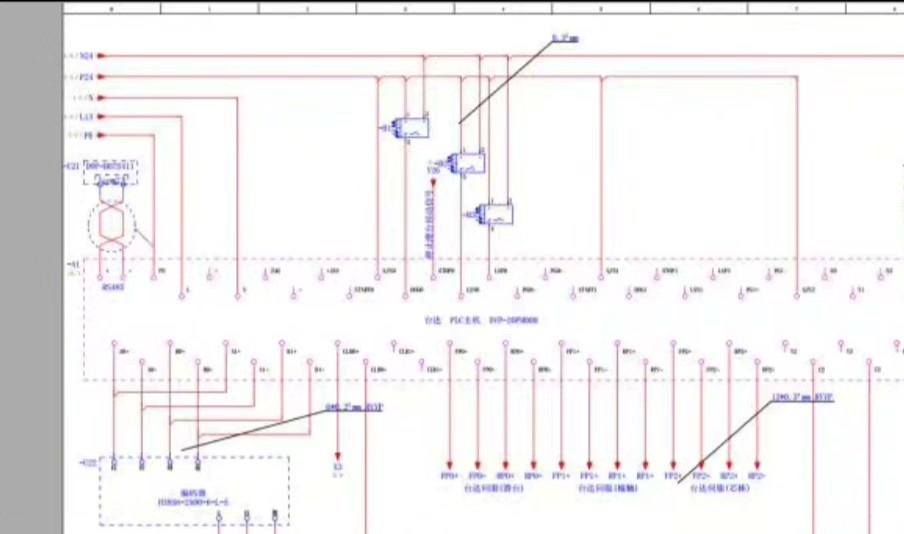

电气图纸

电气图纸就像是这台设备的“电路图谱”，详细标注了各个电气元件的连接方式、线路走向。通过它，你能清晰地看到各个设备之间是如何“牵手”协作的，比如编码器、变频器、伺服电机以及 PLC 之间的连接，一目了然，对于后续的故障排查和设备维护非常重要。

DVP - 20PM 的程序（有注释）

程序部分才是核心中的核心呀。这里咱们简单看一段程序示例（以下代码仅为示意，非实际完整代码）：

LD M0 // 假设 M0 是程序启动标志
MOV K100 D0 // 将数值 100 传送到数据寄存器 D0
MUL D0 K2 D1 // D0 中的值乘以 2 后存到 D1
// 这里 D0 可能代表送纸长度的某个设定值，乘以 2 或许是为了计算其他相关参数，
// 比如在追剪过程中，可能与剪切长度的计算有关

这段程序通过简单的指令，完成了数据的传送和运算。注释在这里就起到了关键作用，让咱们能快速理解每一步程序的作用和目的。比如说这个 MOV 指令，把设定好的数值放到数据寄存器里，就像把工具放到合适的位置，方便后续使用。而 MUL 指令则是进行乘法运算，对数据进行进一步处理，为追剪动作提供准确的参数。

台达伺服的参数设置源文件（从台达 B2 伺服中导出）

这个参数设置源文件可是伺服电机能精准运行的“秘籍”。里面详细记录了台达 B2 伺服电机的各种参数设置，像速度环增益、位置环增益这些关键参数。通过合理调整这些参数，伺服电机才能达到高精度、高稳定性的运行效果。比如说速度环增益设置得合适，电机在运行过程中就能更平稳地达到设定速度，减少抖动。

说明书一份（动作流程图说明）

说明书里的动作流程图简直是“小白”也能看懂的操作指南。它用图形化的方式，一步一步展示了卷纸管机从原材料上纸，到卷纸、追剪，再到成品输出的整个过程。就像一幅地图，让你清楚地知道每个步骤是怎么进行的，各个装置在什么时候该做什么动作，对于理解整个设备的运行逻辑非常有帮助。

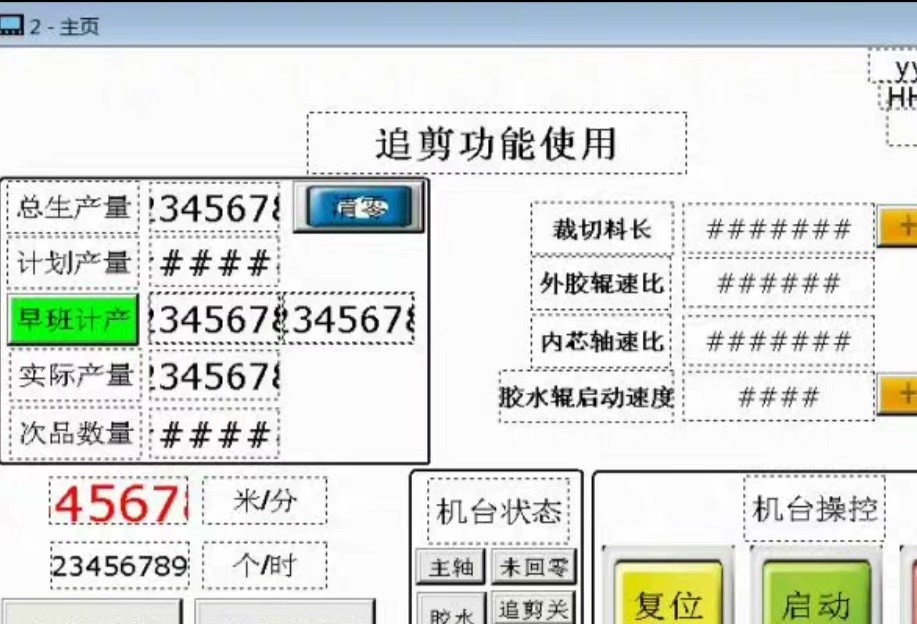

触摸屏程序

触摸屏程序则是人机交互的关键。通过台达 BOP - BO7S411 触摸屏，操作人员可以轻松地设置各种参数，监控设备的运行状态。想象一下，你在触摸屏上轻轻一点，就能调整送纸速度、卷纸张力这些参数，设备运行情况也能实时显示在屏幕上，多方便！

总的来说，这个台达 DVP - 20PM 的追剪程序在卷纸管机上的应用，通过合理的机械结构和电气控制搭配，实现了高效、精准的生产。希望我的分享能给大家在类似项目上带来一些启发和帮助！要是你们有什么问题或者想法，欢迎在评论区留言交流哦！
