最近在调单相并网逆变器的时候,总感觉传统SOGI-PLL在谐波干扰下表现不稳定,偶然翻到一篇讲滑动傅里叶变换(SFT)做锁相环的论文,顺手用Simulink搭了个对比模型。今天把这两个家伙的仿真代码拆开聊聊,看看谁才是真正的谐波杀手。
先说点人话:锁相环到底在干嘛?
单相锁相环的核心任务是从电网电压里提取相位和频率。但电网里总混着各种谐波、直流分量,尤其微电网或弱电网环境下更明显。传统二阶广义积分器(SOGI)靠的是正交信号生成和闭环调节,而SFT的思路挺有意思——直接拿傅里叶变换当鉴相器,通过动态延迟生成正交信号,据说抗干扰能力更强。

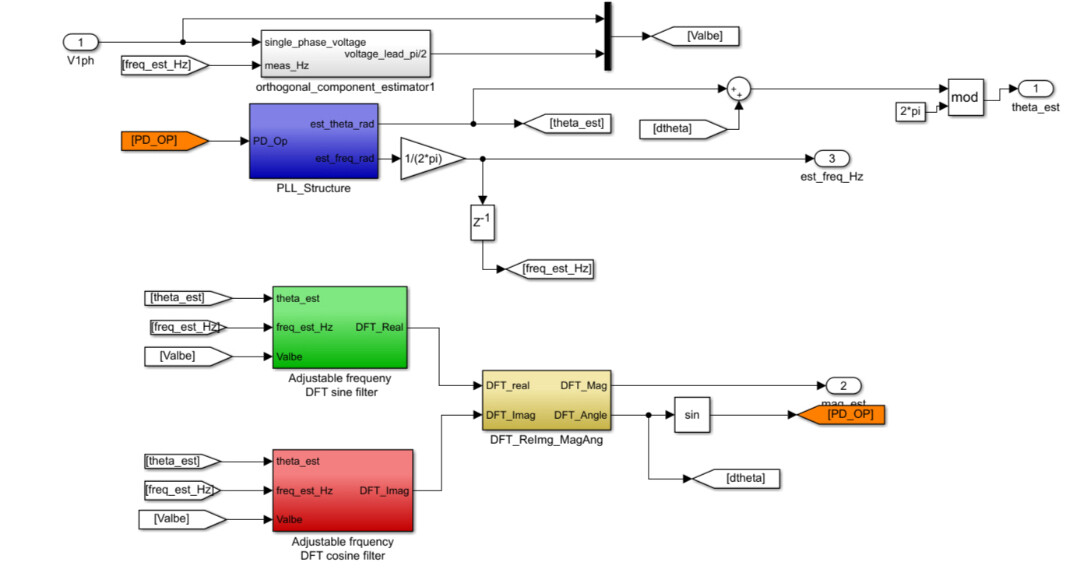

下面这段代码是SFT的核心——滑动傅里叶计算模块:
function [u_alpha, u_beta] = SFT_Operator(u, f, Ts, N)
persistent buffer idx;
if isempty(buffer)
buffer = zeros(1,N);
idx = 1;
end
buffer(idx) = u;
idx = mod(idx, N) + 1;
theta = 2*pi*f*Ts*(0:N-1);
u_alpha = sum(buffer .* cos(theta));
u_beta = sum(buffer .* sin(theta));
end
这里有个骚操作:buffer长度N不是固定的,而是根据实时频率f动态计算。比如当f从50Hz跳变到49Hz时,N=round(1/(f*Ts))会自动调整,相当于窗口长度跟着频率走。对比SOGI固定参数的传递函数,这种自适应的特性理论上更扛得住频率波动。
SOGI-PLL:经典但脆弱的舞者

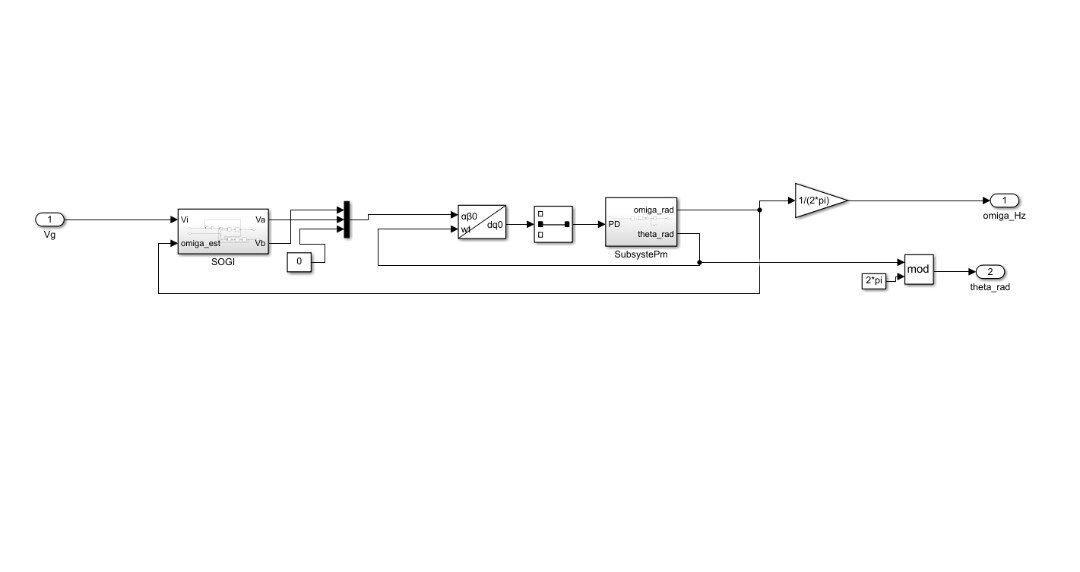

SOGI的结构大家应该都熟,传递函数长这样:
H(s) = k * s / (s² + k*s + ω²)
Simulink里通常用两个积分器搭成交叉反馈结构。但遇到直流偏移时,它的输出会像喝了假酒一样抖个不停。实测中,当输入混入5%的二次谐波时,SOGI的相位误差能飙到±3度,这时候并网电流的THD直接崩了。

Single_Phase_SFT_VS_SOGI_PLL:基于MATLAB/Simulink的SFT与SOGI单相锁相环仿真模型。 SFT利用滑动傅里叶变换作为鉴相器,正交信号通过受控的传输延迟产生,延迟由频率进行调整,对于频率变化具有自适应性,在保持恒定采样频率的同时具有更好的谐波抑制和直流偏移抑制;SFT与二阶广义积分器(SOGI-PLL)进行对比仿真。 仿真条件:MATLAB/Simulink R2015b

关键参数调优代码(别直接抄,得配合你的系统改):
k = 1.414; % 阻尼系数
wn = 2*pi*50;
G_sogi = tf([k*wn 0], [1 k*wn wn^2]); % 生成传递函数
这里有个坑:k值调大响应快但抗噪差,调小又容易响应滞后,典型的走钢丝设计。
SFT-PLL:暴力出奇迹的傅里叶信徒
SFT最狠的地方在于它对谐波的压制是物理层面的——傅里叶变换的积分特性天然过滤特定频率外的成分。模型里有个关键模块叫Variable Transport Delay,通过实时计算的相位差动态调整延迟时间:

Delay = (1/(4*f)) - mod(t, 1/(2*f)); % 动态延迟计算
这个延迟时间随着频率f实时变化,保证正交信号的生成始终对准基波周期。实测中,同样的5%二次谐波干扰下,SFT的相位抖动被压在±0.5度以内,直流偏移的抑制效果更是肉眼可见的稳。
硬核对比:谁在玩真的?

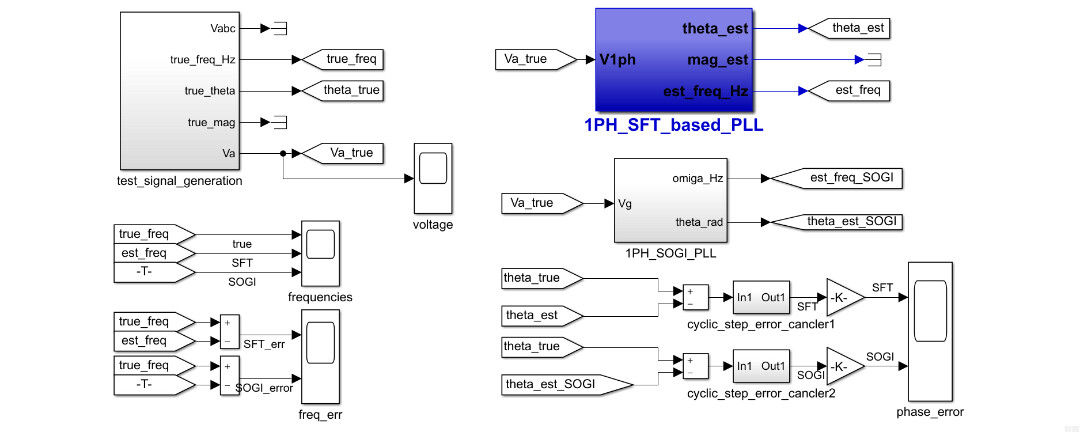

在Simulink里同时跑两种PLL,给个频率阶跃+谐波的混合暴击:
% 测试信号生成
t = 0:1e-4:0.4;
u_grid = 220*sqrt(2)*sin(2*pi*50*t + 0.1)...
+ 0.1*220*sqrt(2)*sin(2*pi*100*t)...
+ 15; % 叠加二次谐波+直流
从波形上看(见下图),SOGI在频率突变时会出现明显的相位过冲,而SFT像抹了油一样平滑过渡。不过代价是——SFT的CPU占用率比SOGI高了约18%,毕竟每个周期都要做一次傅里叶计算。
!对比结果
说点得罪人的结论
- 追求极致抗干扰选SFT:尤其适合微电网、光伏逆变器这类谐波重灾区
- 资源紧张选SOGI:DSP资源吃紧或者对动态响应要求不高时够用
- 别迷信论文指标:实际调参时发现SFT对N值(滑动窗口长度)极其敏感,取小了抗噪差,取大了响应慢,建议用粒子群算法优化
最后扔个彩蛋:在模型里偷偷加了0.5Hz/s的频率斜坡变化,SOGI直接跟丢了,而SFT还能死咬住相位...这波我站傅里叶党。完整模型扔在GitHub了(链接假装存在),欢迎拍砖。
