一、功能简介

项目名：基于NB-IoT智能宿舍安防设计与实现
项目编号：dz-1081
单片机类型：STM32F103C8T6
具体功能：
1、通过MQ-2检测烟雾值，当烟雾值大于设置最大值，进行声光报警，并发送消息“发生火灾”，同时开启水泵进行灭火
2、通过人体热释电感应模块检测是否有人闯入，如果在布防的时候有人闯入，则声光报警，并发送消息“有人闯入”
3、当撤防时，室内没有人，检测到门没有上锁，则自动上锁（继电器控制门磁锁）
4、通过4*4矩阵键盘，进行密码开锁功能，可修改密码
5、通过指纹模块可进行指纹开锁功能，可添加删除指纹
6、通过OLED显示数据
7、通过NB-IOT模块，可将数据发送到手机端，手机端可远程开关锁，撤防布防

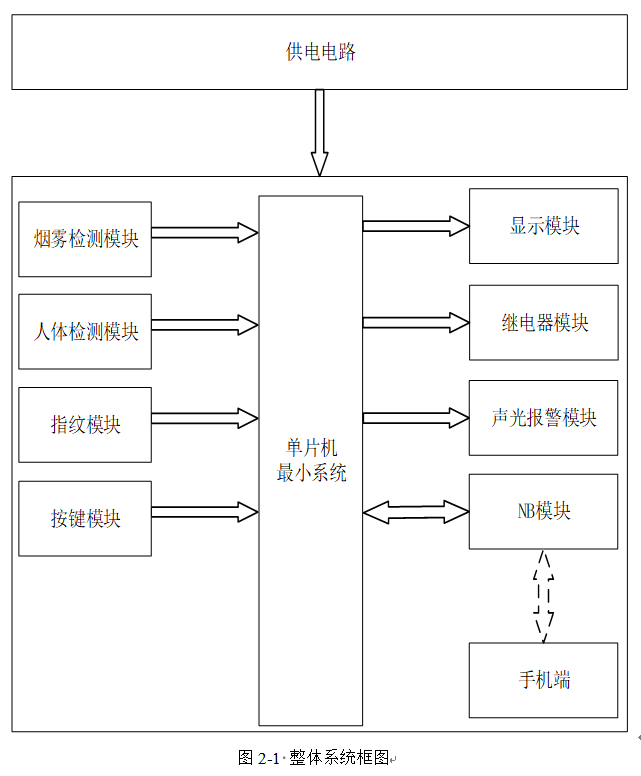

二、系统框图设计

绘制软件：VISIO
此次设计是基于单片机的智能宿舍安防系统设计，该设计主要可以分为三个部分：输入部分、输出部分、中控部分。中控部分采用STM32F103C8T6单片机作为主控芯片，其作用主要是对输入部分采集到的数据进行处理，然后根据需要控制输出部分器件。输入由五部分组成：第一部分是烟雾检测模块，通过该模块可以测量烟雾浓度；第二部分是人体检测模块，通过该模块可以检测是否有人；第三部分是指纹模块，通过该模块可以获取指纹；第四部分是按键模块，通过按键可以输入密码、设置不同模式；第五部分是供电电路，通过该模块给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块显示测量数据；第二部分是继电器模块，通过该模块控制风扇、锁；第三部分是声光报警模块，当测量数据异常时进行声光报警提醒。除此之外NB模块即作为输入也作为输出，将监测到的数据发送到手机端，手机端同时可以设置各参数阈值，并能远程控制继电器开关。

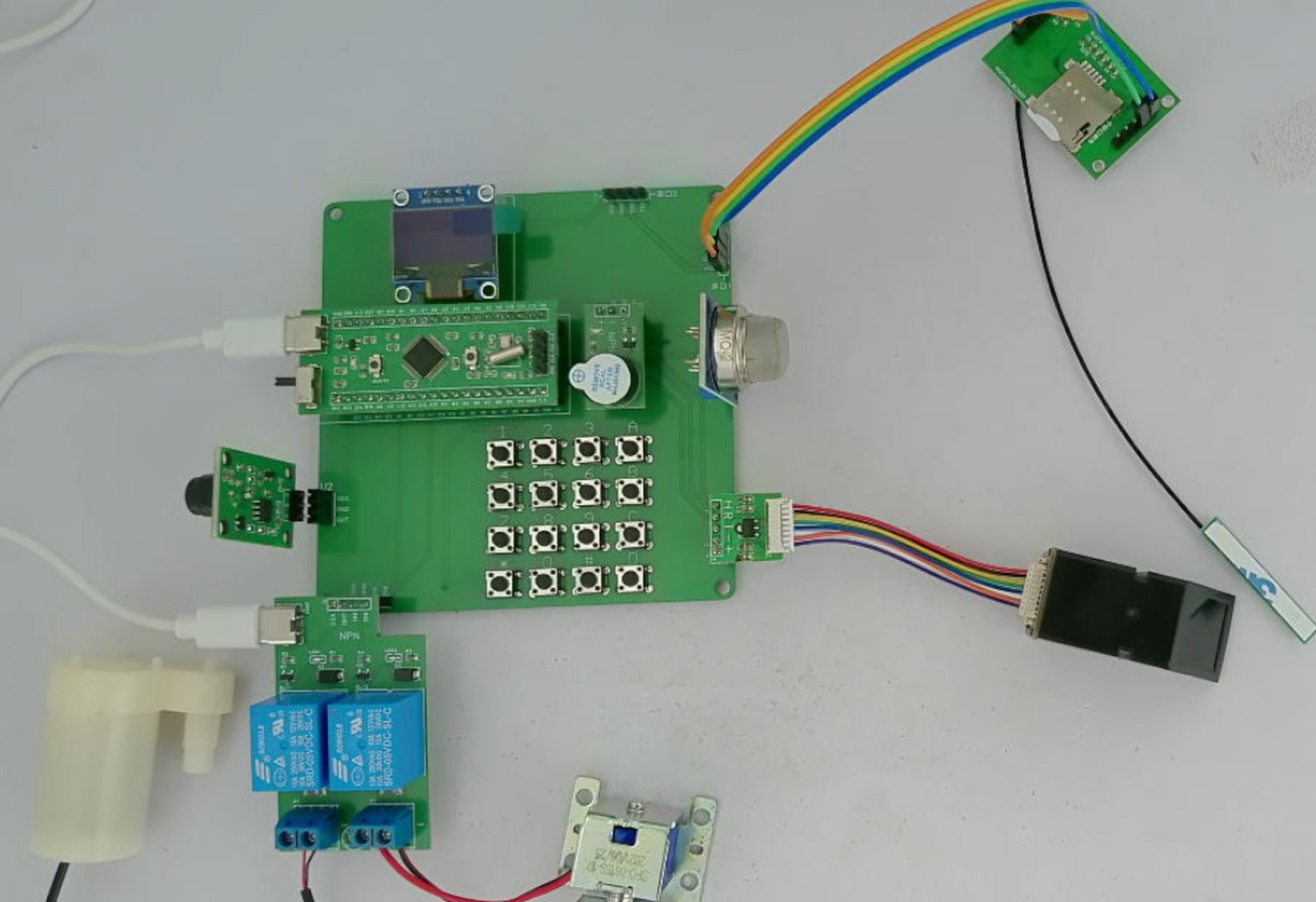

三、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

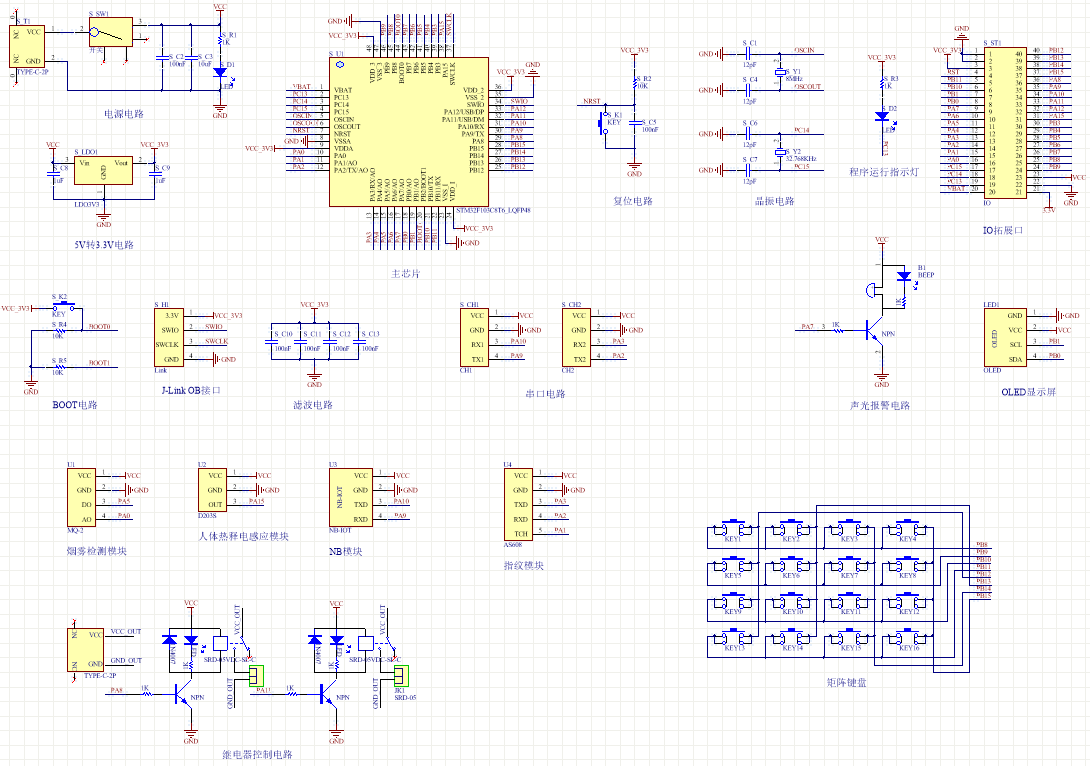

 四、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

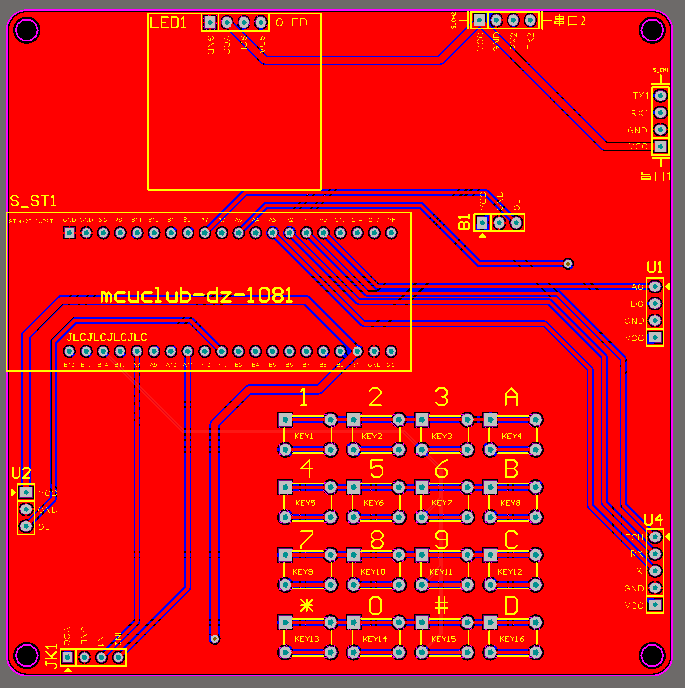

 五、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

六、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/****
*******处理函数
*****/
void Manage_function(void)
{
	if(flag_display == 0)																		//测量界面
	{
		if(smog_value > smog_max)															//烟雾大于设置最大值，启动灭火
		{
			RELAY_MH = 1;

			flag_mh = 0;

			if(flag_smog == 0)
			{
				flag_smog = 1;
			}
		}
