comsol绝缘子电热耦合及辐射散热计算模型，可以得到绝缘子温度场及电磁场分布

最近帮师弟调高压绝缘子的仿真模型，他被电热耦合加辐射散热的部分卡了快一周，说每次跑出来的温度都比实验室测的高二十多度，翻了半天论坛才发现是漏了辐射散热的边界条件。其实这个场景还挺常见的——户外运行的绝缘子不光要扛住高压电场，夏天暴晒加上夜间散热的问题，温度过高会直接影响绝缘性能，今天就来唠唠怎么用Comsol搞定这个事儿。

首先得理清这个模型的逻辑链：先算高压下绝缘子内部的电场分布，电场会产生焦耳热，这些热量变成温度场的热源，最后还要把户外的辐射散热算进去，不然相当于把模型关在真空盒子里跑，结果肯定不准。

我一般会用LiveLink连Python来批量改参数，比在Comsol里点点点效率高太多，贴一段我常用的基础脚本，边写边说：

import mph
client = mph.start()
model = client.create("model")

# 1. 先画个简化的绝缘子模型，主体圆柱加三个伞裙
geom = model.component("comp1").geom("geom1")
# 绝缘子芯棒
geom.create("cyl1", "Cylinder").set({"r":0.04, "h":0.3})
# 第一个伞裙
geom.create("cone1", "Cone").set({"r0":0.04, "r1":0.1, "h":0.02})
geom.feature("cone1").set("position", [0,0,0.1])

# 2. 加物理场，静电场+热传导+电热耦合绑定
model.physics().create("es", "Electrostatics")
model.physics().create("ht", "HeatTransfer")
# 给绝缘子顶部加100kV高压，底部接地
model.physics("es").create("ep1", "ElectricPotential").set("V0", 100000)
model.physics("es").selection.set([1])
model.physics("es").create("gr1", "Ground").selection.set([2])
# 把静电场的焦耳热直接喂给热传导模块，这就是电热耦合的核心
model.physics("ht").create("hs1", "HeatSource").set("Q0", "es.Qrh")

# 3. 加辐射散热边界，所有外表面都算
rad = model.physics("ht").create("rad1", "SurfaceToSurfaceRadiation")
rad.selection.all()
rad.set({"T_amb":308, "emissivity":0.85}) # 308K对应35℃，瓷绝缘子发射率一般0.85左右

# 4. 网格加密，伞裙边缘电场容易集中，得把网格弄细
mesh = model.mesh("mesh1")
mesh.create("sz1", "Size").set("hmax", 0.001)
mesh.feature("sz1").selection.set([3,4,5]) # 选三个伞裙的边缘面

# 5. 跑计算
model.study("std1").create("et", "ElectricHeatTransfer")
model.sol("sol1").runAll()

这段代码其实就是把手动操作的步骤自动化了，最关键的两个地方：一是把es.Qrh（静电场的焦耳热密度）当成热源喂给热传导，二是加了Surface-to-Surface Radiation来算辐射散热，之前师弟就是漏了这一步，才会结果偏高。

comsol绝缘子电热耦合及辐射散热计算模型，可以得到绝缘子温度场及电磁场分布

这里还要补个坑：很多人一开始会把材料的电导率设成定值，但实际上绝缘子的电阻率是随温度升高下降的，属于正反馈——温度越高，电导率越高，焦耳热越多，温度又会再涨。所以得把电导率改成随温度变化的函数，比如瓷绝缘子可以用Arrhenius公式，加一行就行：

mat = model.material("mat1")
mat.set("model.electricalConductivity", "3e-14*exp(-(T-300)/120)")

我之前第一次没改这个参数，算出来的温升比实际低了快5℃，后来查了材料手册调了指数系数才对上实验室的实测数据。

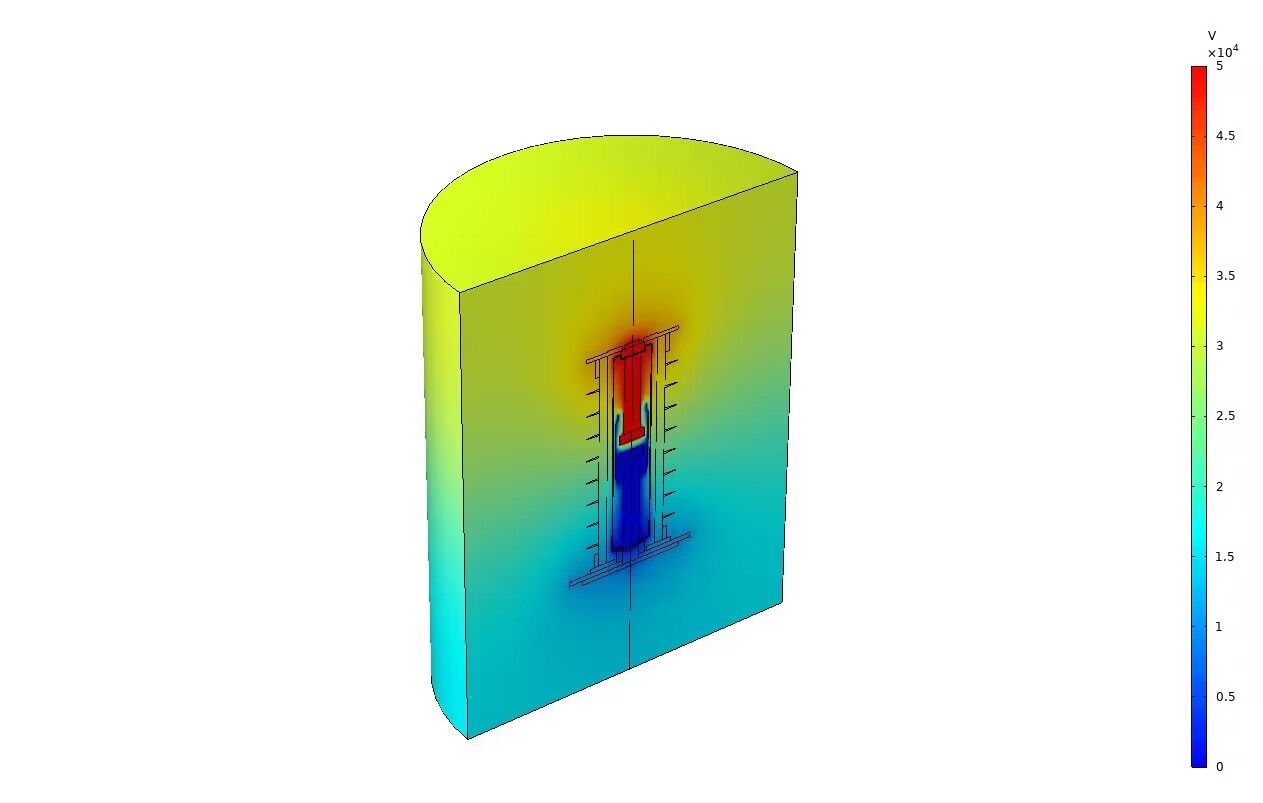

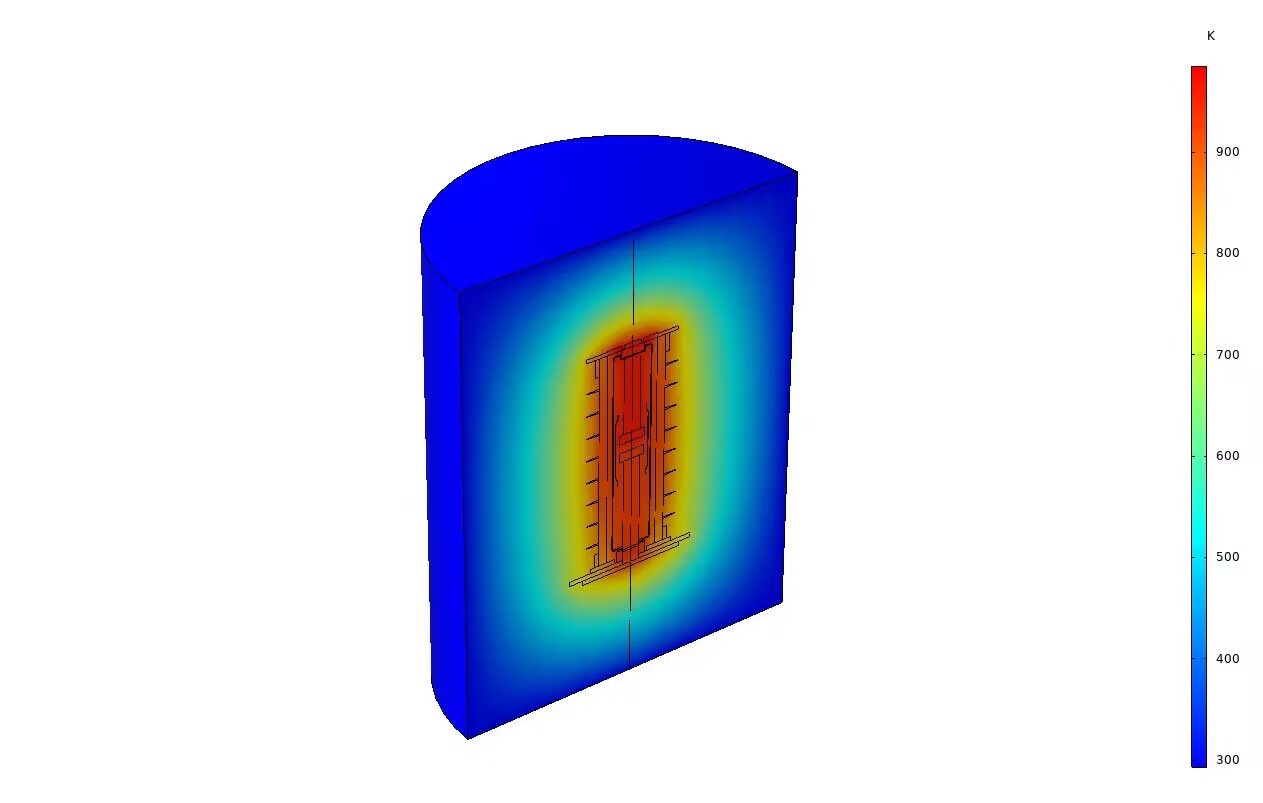

跑出来的结果其实挺直观的：电场云图里伞裙的尖端会有明显的高亮区，也就是电场集中的地方，温度云图里也是这里温度最高，比芯棒主体高个8-12℃，和实际运行里伞裙尖端先老化的情况完全对上。要是想优化绝缘子结构，还可以用参数化扫描改伞裙的弧度，看哪个形状能把电场集中的问题压下去，温升自然也就降下来了。

其实这个模型改改参数就能套用到不同电压等级的绝缘子上，比如换个半径、改一下电压，就能算10kV的柱式绝缘子或者500kV的悬式串，唯一要注意的就是别漏了辐射或者对流的散热边界，不然算出来的结果全是纸上谈兵。
