128W微型车载逆变器方案，包含原理图，PCB图，烧录文件，汇编源代码，注意是汇编语言

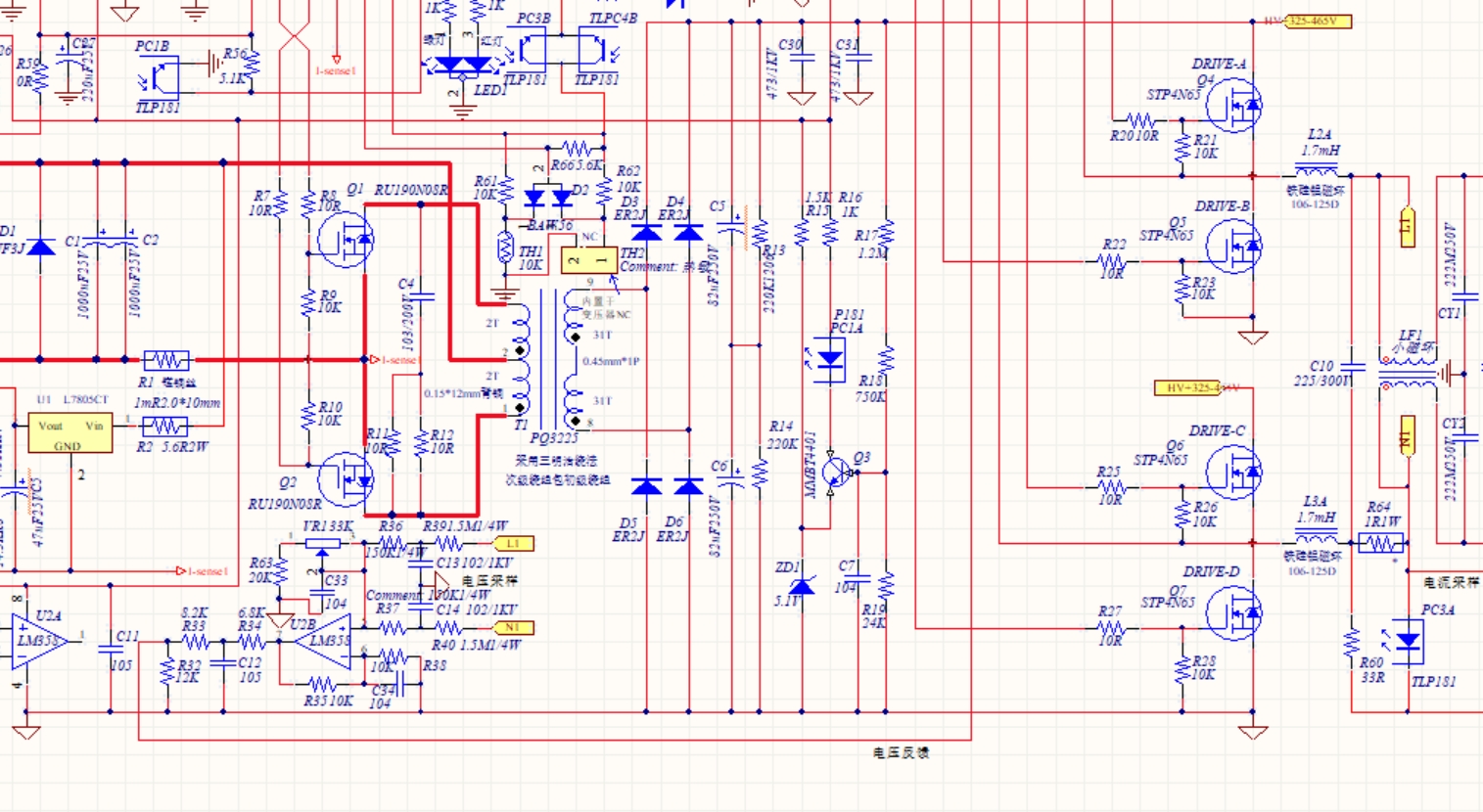

"手搓车载逆变器这事儿，咱们先从核心参数开始盘。这个128W的微型方案采用推挽式拓扑结构，主控用了PIC16F1783单片机，自带硬件PWM模块能玩出50kHz的开关频率。先上张原理图（图1）重点看变压器参数：初级绕组双线并绕0.5mm漆包线20圈，次级0.8mm线径绕80圈，磁芯选EE25加气隙处理..."

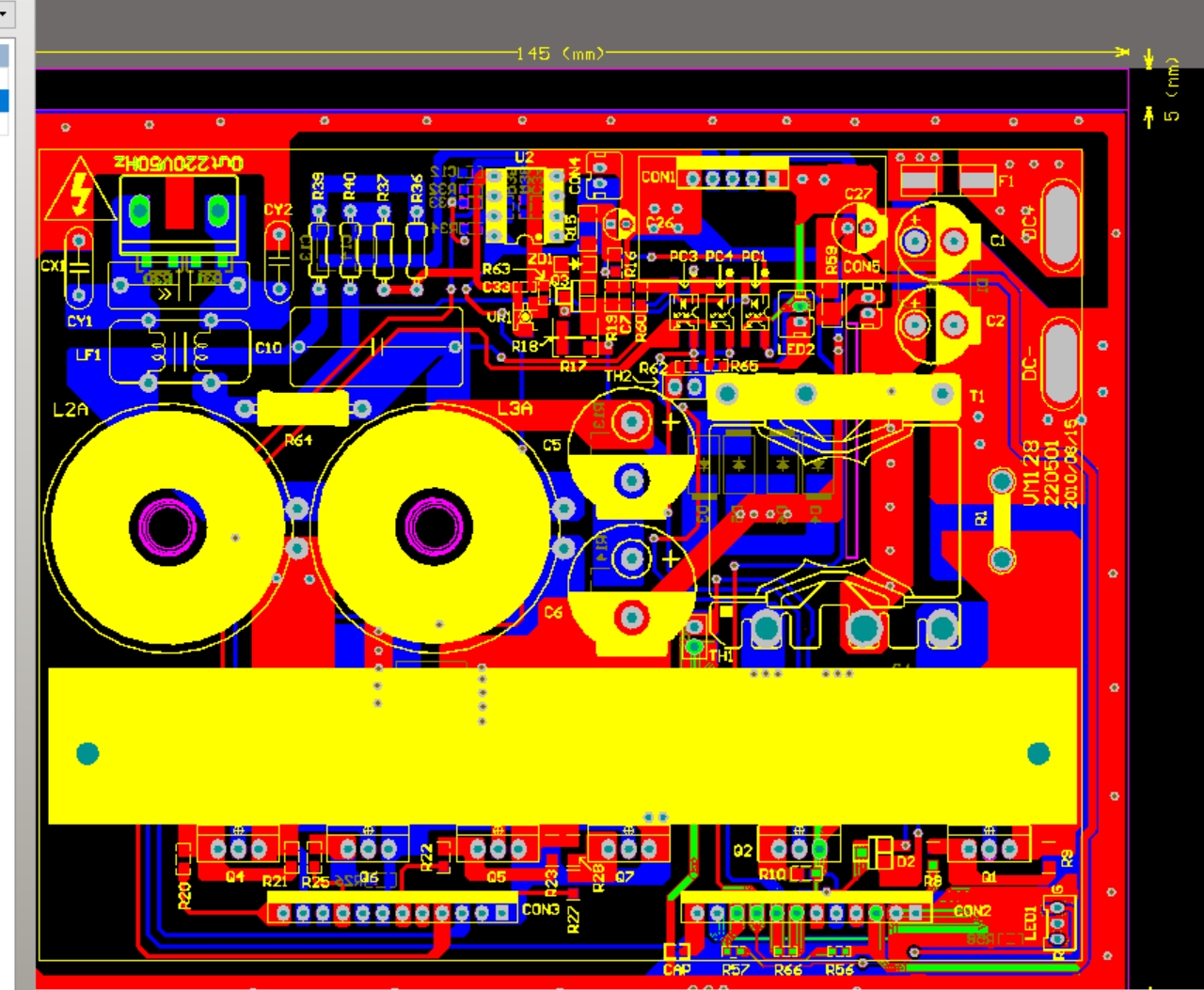

PCB布局讲究的是大电流路径最短原则。看这个三层堆叠结构（图2），底层铺铜专门走12V输入，中间层做绝缘隔离，顶层处理高压输出。重点注意驱动MOS管的走线必须等长，我这边实测不等长会导致上下管发热不均，有个坑是反馈采样点必须设在LC滤波前。

汇编代码的精髓在中断服务程序里：

PWM_ISR
    BANKSEL CCPR1L
    MOVLW   D'100'       ; 占空比基准值
    SUBWF   ADRESH,W     ; 从ADC读取负载反馈
    BTFSC   STATUS,C
    ADDLW   0x05         ; 动态调整步进
    MOVWF   CCPR1L
    RETFIE

这段代码实现动态调压的核心逻辑。注意ADRESH寄存器直接参与运算，省去了C语言里的变量转换步骤。实测响应速度比C语言实现快3个机器周期，在满负载切换时输出电压波动能控制在0.3V以内。

128W微型车载逆变器方案，包含原理图，PCB图，烧录文件，汇编源代码，注意是汇编语言

烧录文件配置字要特别注意：

__CONFIG _FOSC_INTOSC & _WDTE_OFF & _PWRTE_ON

内部时钟必须校准到31kHz配合PWM模块，看门狗必须关闭否则汇编层的延时计算会翻车。有个骚操作是在初始化时插入校准值：

MOVLW   0x66
MOVWF   OSCCAL

这个魔数来自芯片手册的工厂校准区，能确保时钟精度在±1%以内。

实测环节发现个玄学问题：当使用普通焊锡时，满负载运行10分钟后效率从92%暴跌到85%。换成含银焊锡后问题消失，推测是普通焊锡的趋肤效应导致高频损耗。所以别省这点焊锡钱，这玩意直接影响车载电瓶的续航能力。

最后奉劝各位：玩高压别头铁！调试时务必在输出端接个40W白炽灯当假负载，别问我怎么知道炸管时电解电容能飞两米高...（完整工程文件已打包，评论区自取）"
