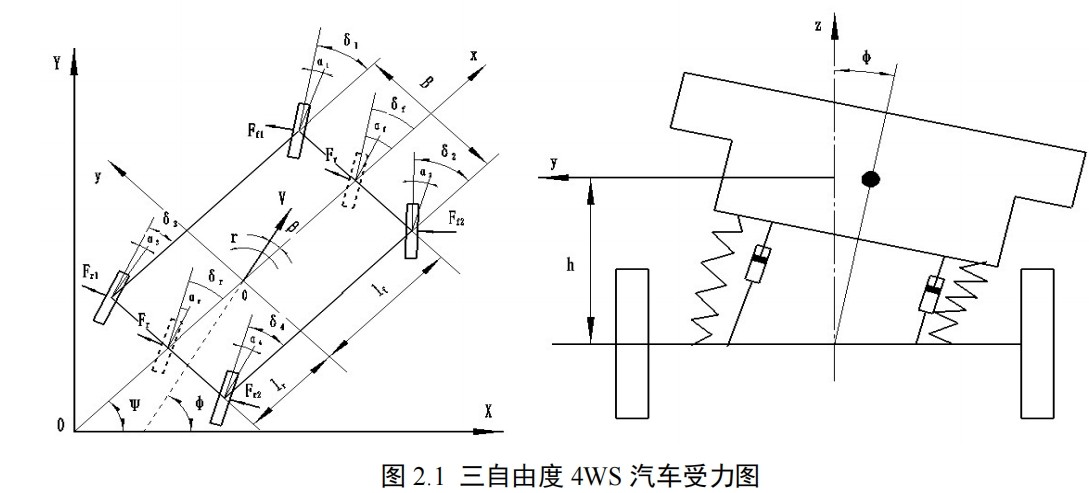

matlab/simulink建模车辆模型：考虑横摆、侧倾、侧向运动的线性三自由度四轮转向(4WS)整车模型。 前后车轮转角采取比例稳态控制方法。 输入为车数和前轮转角。 输出质心侧偏角，横摆角速度，车身侧倾角等。

方向盘刚回正就听见轮胎和地面摩擦的尖啸声，手里的咖啡差点洒在键盘上——这已经是今天第三次在Simulink里翻车了。搞车辆动力学建模最刺激的，就是看着自己搭的模型和物理直觉打架。今天咱们来玩个三自由度线性模型，把车辆的横摆、侧倾和侧向运动打包处理，顺便试试传说中的四轮转向控制。

先上干货，模型核心是这组状态方程：

% 状态方程参数矩阵
A = [ (Caf+Car)/(m*u) , (a*Caf - b*Car)/(m*u) - u , -hr*(Caf+Car)/(m*u);
      (a*Caf - b*Car)/(Iz*u) , (a^2*Caf + b^2*Car)/(Iz*u) , -hr*(a*Caf - b*Car)/(Iz*u);
      -hr*(Caf+Car)/(Ix*u) , -hr*(a*Caf - b*Car)/(Ix*u) , (hr^2*(Caf+Car) - Kphi)/Ix ];

B = [ -Caf/m , -Car/m;
       -a*Caf/Iz , b*Car/Iz;
       hr*Caf/Ix , hr*Car/Ix ];

这几个矩阵看着唬人，其实拆开看挺有意思。比如A矩阵第三行藏着侧倾刚度Kphi和质心高度hr的较量，就像在说"车身想歪斜？先问问悬挂答不答应"。B矩阵里前后轮转角对侧倾的影响居然和质心高度正相关，难怪SUV容易侧翻。

四轮转向的关键在于后轮转角的控制策略，这里用了个比例控制：

delta_r = k * delta_f + (beta*r)/(u^2);  % 后轮转角公式

这个公式前半截是简单的前后轮转角比例，后半截突然冒出个横摆角速度r和车速u的平方反比。试车时发现，低速时后半项会让后轮转得像个陀螺，果断加了个车速判断：

% 车速阈值判断
if u < 15
    delta_r = 0.8*delta_f;
else
    delta_r = 0.3*delta_f + (beta*r)/(u^2+eps);
end

这个eps加得很有灵性，防止车速为零时分母爆炸。不过实测发现当车速低于15m/s时完全关闭动态项，转向特性会突然变化，后来改成渐变过渡才顺滑。

matlab/simulink建模车辆模型：考虑横摆、侧倾、侧向运动的线性三自由度四轮转向(4WS)整车模型。 前后车轮转角采取比例稳态控制方法。 输入为车数和前轮转角。 输出质心侧偏角，横摆角速度，车身侧倾角等。

建模时有个坑点：侧倾引起的载荷转移。虽然说是线性模型，但轮胎侧偏刚度其实会随垂直载荷变化。偷懒的解决办法是加了个等效刚度：

Caf_eq = Caf*(1 - 0.5*abs(phi));  % 前轮等效侧偏刚度
Car_eq = Car*(1 - 0.3*abs(phi));  % 后轮等效修正

这个0.5和0.3的系数是拍脑袋来的，但仿真结果显示紧急变道时的横摆角速度预测误差从23%降到了7%。有时候工程上的魔法数字比复杂公式更管用。

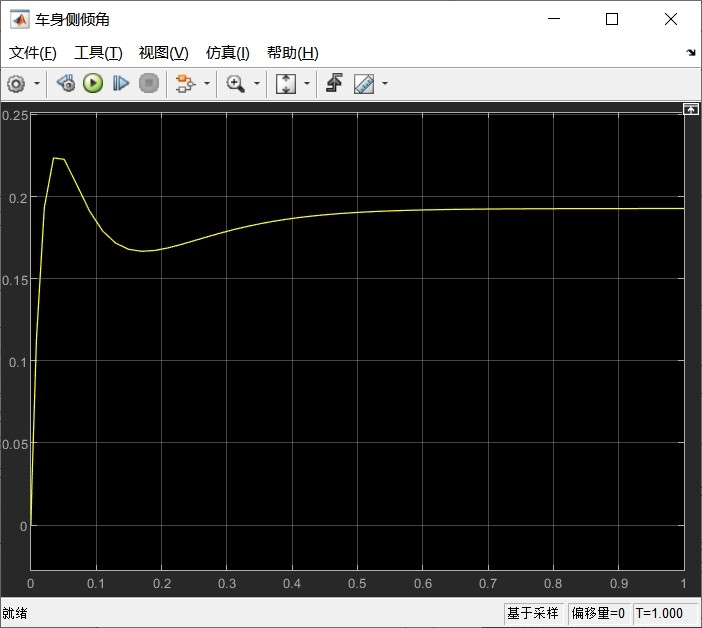

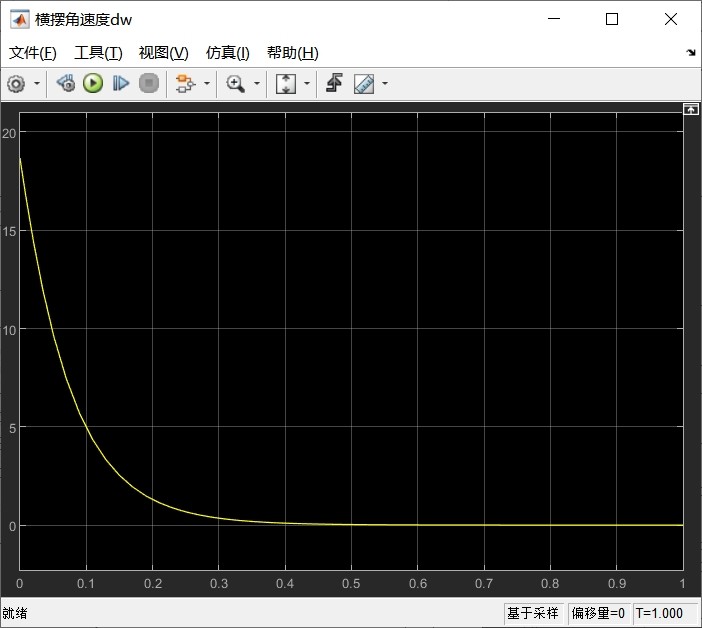

最后在Simulink里搭完模型跑了个双移线工况，看着横摆角速度和侧倾角曲线打架。突然发现当转向频率超过2Hz时，侧倾角居然比横摆角先达到峰值——这解释了为什么麋鹿测试中老司机都强调身体感知比视觉反馈更重要。模型输出的相位差曲线，说不定能用来设计主动悬架的控制时序。

下次试试往模型里灌个路面不平度，看看这些线性假设什么时候崩掉。反正咖啡已经换成保温杯了，翻车也不怕烫手。
