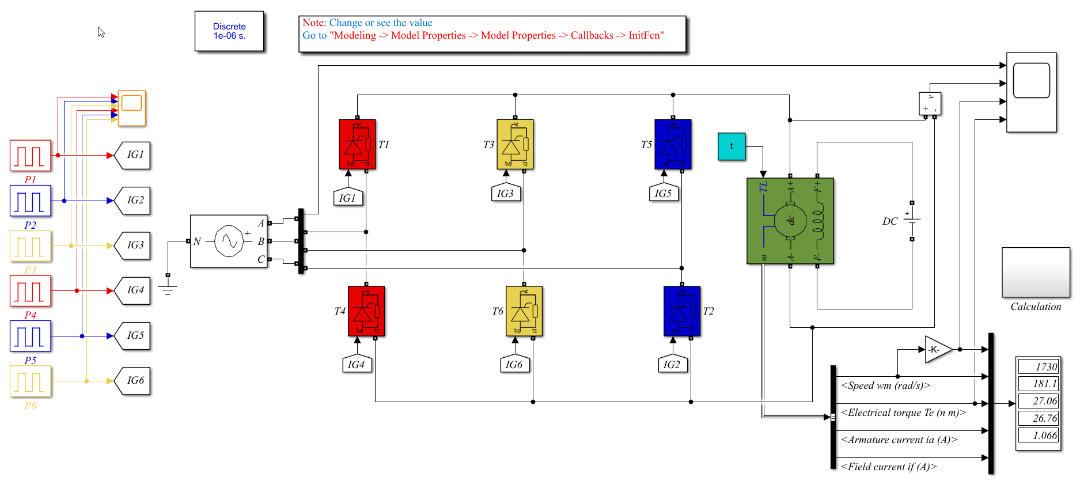

AC_DC_Machine：基于MATLAB/Simulink的三相AC/DC整流后的直流电机转速开环控制仿真模型。 仿真条件：MATLAB/Simulink R2015b

打开Simulink新建模型时，看到空白的画布总有种搭积木的兴奋感。今天咱们要搞的这个ACDCMachine模型，说白了就是把三相交流电变成直流，然后直接用电压调电机转速。虽然说是开环控制，但里边几个关键模块的配合可藏着不少有意思的细节。

先从电源侧开始。三相交流源模块（Three-Phase Source）的参数设置有个小陷阱：线电压峰值要按380V*sqrt(2)/sqrt(3)来算，别直接填380就完事。整流桥用的Universal Bridge模块，注意把Device type选成Diodes，这时候会弹出来六个二极管参数设置——别慌，保持默认就行，实际工程里才会纠结反向恢复时间这些。

滤波电容的选择直接影响直流母线质量。我试过用2200uF时，母线电压纹波大概有15V左右。这里有个Matlab脚本可以快速估算：

C = 0.0022; % 法拉
I_load = 10; % 假设负载电流10A
t_charge = 0.0083; % 对应60Hz的半周期
dV = (I_load * t_charge)/C;
disp(['电压纹波约为：' num2str(dV) 'V']);

运行后发现理论计算和仿真结果基本吻合，这说明我们的负载电流估算还算靠谱。

直流电机模块的参数设置窗口像个考试填空题。电枢电阻设0.5Ω，电感0.02H，励磁回路参数保持默认。重点在机械部分：转动惯量J=0.1kg·m²，摩擦系数B=0.01N·m·s。这些数值看起来不大，但仿真时电机的机械时间常数τ=J/B=10秒，意味着转速上升过程会明显滞后。

占空比控制用了个PWM Generator，这里有个骚操作：把调制波换成阶跃信号。比如0.5秒前占空比50%，之后突增到70%，就能清晰看到转速爬升过程。对应的Simulink触发设置里，记得把Sample time调成0.0001秒，不然PWM波形会出现锯齿状跳变。

跑完仿真别急着关窗口，双击示波器看看波形玄机。直流母线电压在负载突变时会突然下跌，这是因为电容储能有限。有趣的是电机转速曲线在0.5秒突变时并没有立即响应，大约滞后了0.3秒——这就是电枢电感在作怪，电流建立需要时间。要是把电枢电感改成0.1H再试，滞后时间直接翻倍，充分说明电磁惯性对动态响应的影响。

最后吐槽下Simulink的步长设置。用ode23tb求解器时，最大步长设成1e-4秒波形最平滑，但仿真速度慢得像乌龟。实测把相对误差容限从1e-3改成1e-2，仿真时间缩短一半，波形毛刺虽然多点，但趋势完全正确。这种精度和速度的权衡，搞仿真的人都懂。
