拆解过吸尘器的朋友肯定见过那个银白色的小圆筒电机——每分钟十万转起步的暴力美学代表。这种高速无刷电机堪称现代家电里的黑科技，今天咱们就着电磁仿真软件Maxwell，聊聊它背后的设计门道。

玩过航模的都知道，转速上到5万转之后，电机就开始变得"矫情"。某次我仿真一个吸尘器电机时，转子损耗突然飙升到离谱的70W，现场堪比电磁炉。问题出在定子槽开口设计上，用Maxwell的瞬态场仿真时，记得在绕组设置里把stranded参数调成solid才能准确模拟高频下的趋肤效应。

oModule = oDesign.GetModule("AnalysisSetup")
oModule.InsertSetup("Transient",
    [
        "NAME:Transient Setup",
        "Enabled:=", True,
        "StopTime:=", "0.005s",
        "TimeStep:=", "1e-6s"
    ])
for slot_open in [2.0, 2.5, 3.0]:  # 毫米级微调
    oEditor.ChangeProperty(["NAME:AllTabs", ["NAME:Geometry3DCmdTab",
        ["NAME:PropServers", "Stator_Slot"],
        ["NAME:ChangedProps", ["NAME:Slot Opening", "Value:=", f"{slot_open}mm"]]]])
    oDesign.Analyze("Setup1")
    # 自动提取损耗数据...

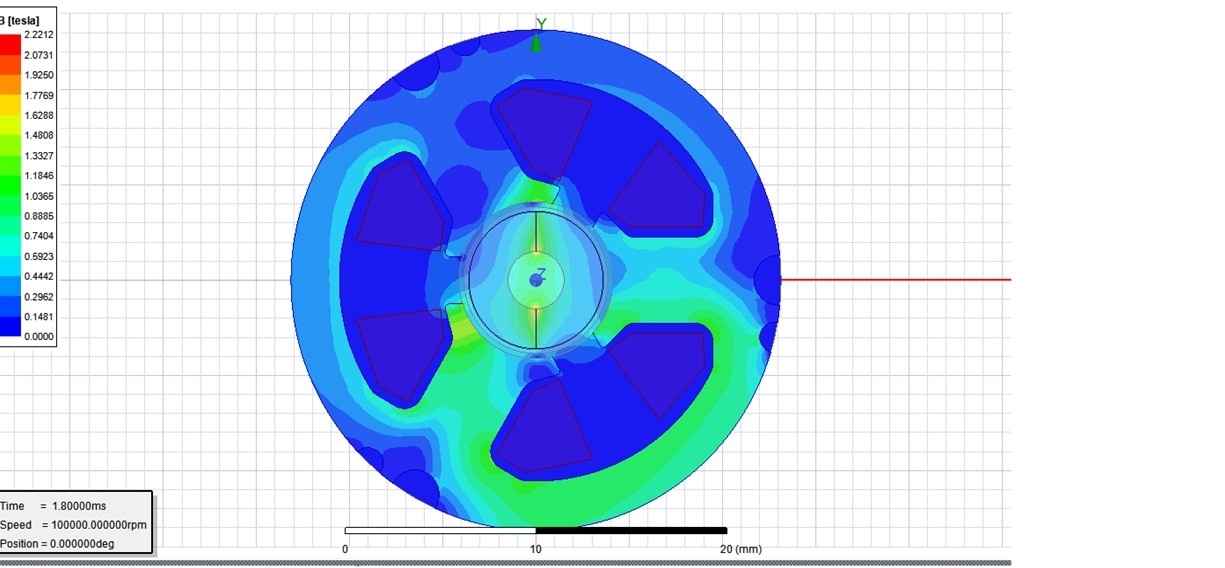

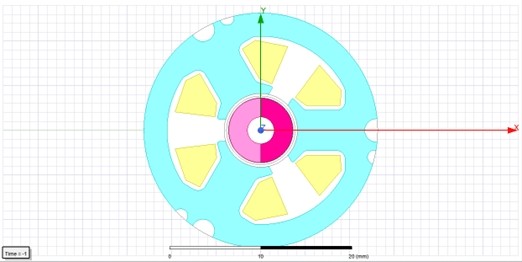

这段脚本在干吗？其实就是让Maxwell自动遍历不同槽口尺寸，每次修改后自动跑仿真。高速电机设计就像在刀尖上跳舞——槽口大点能降低铜耗，但会导致气隙磁密畸变更剧烈。某次仿真发现槽口从2.5改到3mm时，虽然效率提升了1.2%，但电磁噪声直接飙到82分贝，这要真用在吸尘器里，用户怕是以为买了个电钻。

maxwell电磁仿真，高速无刷电机，吸尘器无刷电机

说到散热，吸尘器电机的强制风冷设计特别有意思。在Maxwell里做温度场耦合时，别傻乎乎地直接导入流体仿真结果。有个取巧办法：在材料属性里设置随温度变化的导热系数，用参数化扫描模拟不同转速下的温升曲线。实测某8极电机的永磁体在120°C时剩磁会下降15%，这直接关系到电机的爆发力能持续多久。

现在说点干货，高速无刷电机设计的三大避坑指南：

1. 气隙磁密别超过0.8T，否则铁耗能让你怀疑人生
2. Halbach阵列能救命，某方案实测降低转子涡流损耗40%
3. 定子斜槽角度建议用7.5°-15°，能有效压制转矩脉动

最后给个彩蛋：用Maxwell的场计算器抓取齿槽转矩波形时，试试把周期数设为LCM(极数,槽数)。比如8极12槽的电机，取24个周期就能捕获完整谐波成分。某次优化通过这个方法发现了0.6N·m的隐藏转矩波动，改完结构后吸尘器的手感顿时从"拖拉机"变"德芙"。

说到底，仿真不是万能的。有次实验室样机实测效率比仿真高了3%，后来发现是硅钢片实际叠压系数比理论值低，意外降低了铁损。所以玩电磁仿真得记住：软件里的理想模型，永远干不过现实世界的混沌美学。
