网络编程 - UDP协议详解

引言

与TCP协议追求可靠性不同，用户数据报协议UDP（User Datagram Protocol）采用了极简设计理念：“做尽可能少的事情，将复杂的可靠性机制留给应用层”。它专注于低延迟和高吞吐量，而非可靠性保障，采用"尽最大努力交付"（Best-Effort Delivery）策略。它只在IP的数据服务基础上增加了很少的一点功能：复用和分用、报文和差错检测的功能。

尽管UDP被称为"不可靠"协议，但它在现代互联网中也扮演着重要的角色，尤其是在实时音视频通信、在线游戏、物联网等对延迟敏感的应用场景中。作为传输层的两大核心协议之一，UDP与TCP形成互补，共同构成了完整的传输层服务体系。

UDP协议概述

UDP是一种无连接、不可靠的传输层通信协议，在RFC 768中定义。它的核心特点是简单高效，专注于低延迟传输，而非可靠性保障。

UDP协议的设计理念是：“做尽可能少的事情，将复杂的可靠性机制留给应用层”。这种设计使得UDP具有以下优势：

• 极低的协议开销
• 快速的传输速度
• 支持广播和多播
• 适合对实时性要求极高的场景

UDP协议广泛应用于各种网络服务，如DNS查询、DHCP、实时音视频通信、在线游戏等，是互联网通信的重要组成部分。

UDP的主要特点

1. 无连接特性

特点	描述	优势
无连接	通信前无需建立连接，通信后无需关闭连接	减少连接建立和关闭的开销，提高传输效率
独立数据报	每个数据报都是独立的，包含完整的源地址和目的地址	无需维护连接状态，简化协议设计，降低服务器资源消耗
快速传输	数据可以立即发送，无需等待连接建立	降低传输延迟，提高实时性，适合对延迟敏感的应用

2. 传输特性

特点	描述	优势
不可靠传输	不保证数据的可靠交付，没有确认、重传和流量控制机制	减少协议开销，提高传输速度，降低延迟
数据报边界	数据以数据报形式传输，每个数据报都有明确的消息边界	应用层无需处理消息分割与重组，简化应用设计
高效传输	头部开销极小（仅8字节），传输效率高	适合传输小数据包，减少网络开销，提高吞吐量

3. 通信特性

特点	描述	优势
支持广播	可以向同一网络中的所有设备发送数据	适合一对多通信场景，如网络发现、广播通知
支持多播	可以向特定组的设备发送数据	适合需要向多个目标发送相同数据的场景，如实时流媒体
全双工通信	支持同时发送和接收数据	提高通信效率，适合交互式应用
无状态服务	服务器不需要维护连接状态	可以同时处理大量UDP连接，支持高并发场景

4. 性能特性

特点	描述	优势
低延迟	由于没有复杂的可靠性机制，UDP延迟较低	适合对实时性要求高的场景，如实时音视频、在线游戏
高吞吐量	可以持续发送数据，不受确认机制限制	适合高速数据传输场景，充分利用网络带宽
资源占用少	无需维护连接状态和各种计时器	服务器资源消耗低，支持大规模并发连接

这些特点使得UDP协议在实时通信、多媒体传输、物联网等领域具有明显优势，成为TCP协议的重要补充，二者在不同应用场景中各显其能。

UDP报文格式

UDP报文是UDP协议的基本传输单元，由固定长度的首部和可变长度的数据部分组成。UDP首部非常简洁，仅包含8字节，是传输层协议中开销最小的，这也是UDP高效传输的重要原因之一。

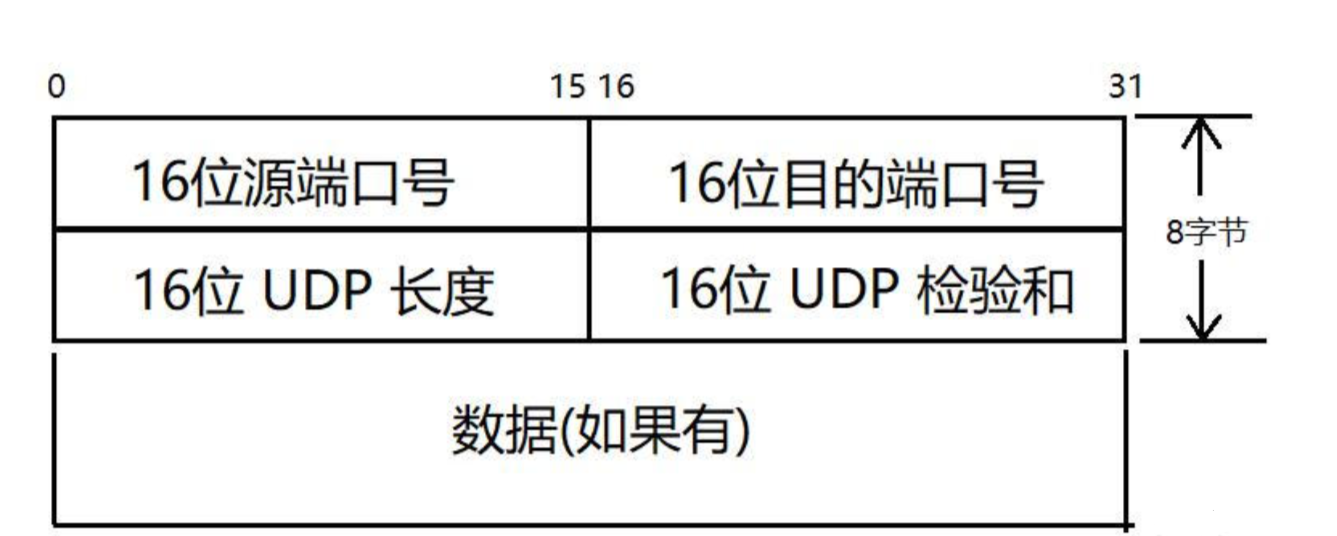

1. UDP报文结构

UDP首部包含四个字段，每个字段都是16位，总长度为8字节：

字段	长度	描述	重要性
源端口	16位	发送方的端口号，可选字段，若为0表示不需要对方回复，常用于服务器对客户端的响应	用于标识发送进程
目的端口	16位	接收方的端口号，必填字段，用于将数据交付给相应的应用程序，取值范围0-65535，其中0-1023为熟知端口	用于标识接收进程，是UDP数据交付的关键
长度	16位	UDP报文的总长度（首部+数据），最小为8字节（仅首部），最大值为65535字节	用于确定整个UDP数据报的大小
校验和	16位	用于校验UDP首部、数据部分以及伪首部，采用16位反码和校验，若为0表示不进行校验	用于检测数据传输过程中的损坏，保证数据完整性

补充说明：在IPv4中校验和是可选的，但IPv6中强制要求校验和字段。

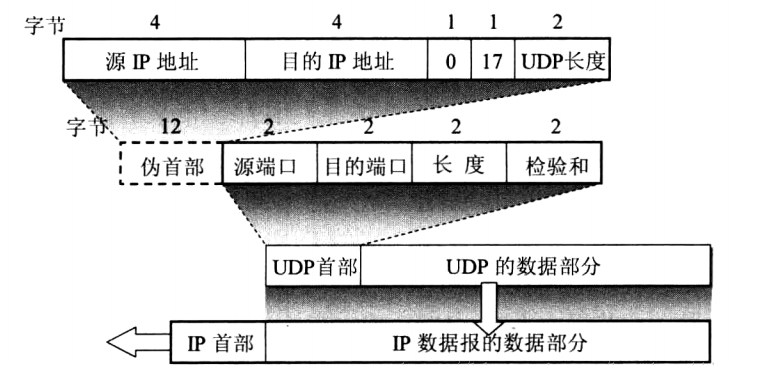

2. 伪首部

UDP校验和计算时需要使用一个特殊的 “伪首部”（Pseudo Header） ，它不包含在实际传输的UDP数据报中，仅用于校验和计算。

伪首部结构

字段	长度	描述	作用
源IP地址	32位	发送方的IP地址（IPv4为4字节，IPv6为16字节）	确保数据报到达正确的主机
目的IP地址	32位	接收方的IP地址（IPv4为4字节，IPv6为16字节）	确保数据报到达正确的主机
保留	8位	必须全为0，用于字节对齐	确保校验和计算的正确性
协议	8位	表示上层协议类型，UDP协议对应值为17	确保数据报被交付给正确的传输层协议
UDP长度	16位	UDP报文的总长度，与UDP首部的长度字段相同	确保校验和计算的准确性

伪首部的作用

伪首部的引入主要有以下几个作用：

1. 确保数据报路由正确：通过源IP和目的IP地址的校验，确保数据报没有被错误路由到其他主机
2. 确保协议交付正确：通过协议字段校验，确保数据报被交付给正确的传输层协议（UDP）
3. 增强数据完整性：结合UDP首部和数据部分的校验，提供更全面的数据完整性检查
4. 提高安全性：增加了IP地址校验，提高了对IP地址欺骗攻击的防御能力

3. 校验和计算方法

UDP校验和的计算步骤
1、数据填充：将（伪首部+UDP首部+数据部分）拼接成一个完整的字节流。

• 如果字节流长度为奇数，在末尾填充一个字节0，使字节流长度为偶数。

2、16位分组反码求和并取反码：将字节流按16位（2字节）分组，然后对所有分组执行无符号二进制反码求和，最后取反码作为校验和。

• 反码求和规则：
  • 对每个16位分组，将其视为一个无符号整数进行求和
  • 若求和结果超过16位，将高16位与低16位相加，直到结果不超过16位
  • 最后取反码，作为UDP校验和
• 示例：
  • 分组A=0x1234，分组B=0xFEDC，求和：0x1234+0xFEDC=0x11110，产生一位进位1，将进位1与低16位0x1110相加，得到最终结果0x1111，取反码0xEEEE，作为UDP校验和。

接收端的校验过程
接收方会提取UDP数据包，拼接对应的伪首部、UDP首部（含校验和）和数据部分，然后按同样的规则填充、分组、反码求和，将求和结果与UDP首部中的校验和相加，再对最终结果按位取反，如果取反结果是0xFFFF，则校验成功，否则校验失败。

反码求和的特性让校验具有一定的检错能力，可以检测出传输中的比特翻转、错位等错误。

4. UDP数据报的最大长度

UDP数据报的最大长度由**IP层的MTU（最大传输单元）**决定。IPv4的典型MTU为1500字节，因此UDP数据的最大有效载荷约为1472字节（1500 - 20字节IP首部 - 8字节UDP首部）。

当UDP数据报超过MTU时，IP层会将其分片传输，这会增加数据丢失的风险。因为如果任何一个分片丢失，整个UDP数据报都会被丢弃。因此，在实际应用中，通常会将UDP数据报控制在MTU以下，或在应用层实现分片和重组，以提高传输可靠性。

UDP的工作原理

UDP采用 **“尽力而为”（Best-Effort Delivery）**的传输方式，其工作原理相对简单，主要包括数据封装、IP层传输和数据接收与交付三个阶段。

1. 数据封装过程（发送方）

发送方处理流程：

1. 应用程序将数据传递给UDP层
2. UDP层为数据添加8字节的UDP首部，包括源端口、目的端口、长度和校验和
3. 计算UDP校验和（可选），需要使用伪首部进行计算
4. 将封装好的UDP数据报传递给IP层，准备进行网络传输

2. IP层传输过程

IP层处理流程：

1. IP层为UDP数据报添加IP首部，封装成IP数据报
2. 根据目的IP地址进行路由选择，确定数据传输路径
3. 如果UDP数据报长度超过MTU（最大传输单元，通常为1500字节），IP层会将其分片传输
4. 通过网络将IP数据报发送到目标主机

3. 数据接收与交付过程（接收方）

接收方处理流程：

1. IP层接收IP数据报
2. 如果IP数据报被分片，IP层会将其重组为完整的IP数据报
3. IP层将UDP数据报交付给UDP层
4. UDP层检查目的端口是否匹配，确保数据交付给正确的应用程序
5. UDP层计算并验证校验和（如果校验和字段不为0）
6. 如果校验和验证通过，UDP层将数据交付给相应的应用程序
7. 如果校验和验证失败，UDP层直接丢弃数据报，不通知发送方

4. UDP的"无连接"特性体现

UDP的无连接特性在其工作原理中体现得淋漓尽致：

• 发送前无需建立连接，数据可以随时发送
• 每个UDP数据报都是独立处理的，包含完整的寻址信息
• 接收方无需预先准备，随时可以接收数据
• 发送后无需关闭连接，资源可以立即释放

5. UDP的"不可靠"特性体现

UDP的不可靠特性主要体现在以下几个方面：

• 没有确认机制：发送方不知道数据是否被接收
• 没有重传机制：丢失的数据不会被重新发送
• 没有流量控制：发送速率可能超过接收方处理能力
• 没有拥塞控制：可能导致网络拥塞

这种简单的设计使得UDP具有极低的延迟和极高的传输效率，非常适合对实时性要求高的应用场景，如实时音视频通信、在线游戏等。

UDP的常见问题及解决方案

1. UDP丢包问题

原因：

• 由于UDP缺乏确认机制和重传机制，发送方无法知道数据是否被接收，也无法重传丢失的数据，双方都无法感知到数据是否丢失。
• 没有流量控制和拥塞控制机制，可能导致发送方发送速率过快，超过接收方处理能力，导致数据丢失。

解决方案：

核心手段是在应用层主动增强可靠性，通过实现确认应答（ACK）与超时重传，实现应用层的流量控制（参考TCP的滑动窗口机制）。
采用前向纠错技术，添加冗余信息，如校验和、序号等，以提高数据的可靠性。

在网络层，可以针对网络拥塞、链路质量差等问题，采用一些措施，比如：控制UDP数据包大小以适配MTU；优化网络拥塞，配置 QoS 保障 UDP 优先级；还有物理层面上改善网络质量，如使用更高速率的链路、部署更多的网络设备等。

2. UDP数据乱序

原因：

• 不同数据报可能经过不同路径到达，导致到达顺序与发送顺序不一致
• IP分片重组顺序错误
• 网络延迟变化导致数据包到达顺序变化

解决方案：

• 在应用层为每个数据报添加序号，接收方根据序号重组数据，确保数据的顺序传输
• 使用时间戳，丢弃过期的数据报
• 实现滑动窗口，缓存乱序的数据报
  部署更多的网络设备等。
