本期是服务器操作系统常见问题的第11篇，介绍在PXE安装系统时如何通过tcpdump分析安装过程中的网络传输交互。

【问题描述】

在 PXE（预启动执行环境）部署操作系统的过程中，常因环境配置不当导致安装出现问题。例如：系统加载阶段异常进入 GRUB 命令行界面，致使安装进程无法继续。

图1 系统安装进入grub

本文将介绍如何通过使用 tcpdump 抓包的方式，追踪并分析此类问题的根本原因。

【PXE安装流程】

在 PXE系统安装流程中，客户端的初始化与安装文件获取遵循严谨的交互机制：

1. 网卡初始化：客户端经由支持 PXE 功能的网卡进行系统引导，激活网络启动流程。
2. 地址与资源定位：客户端通过 DHCP 协议动态获取 IP 地址，并获取 NBP（Network Boot Program）文件的名称及存储路径，完成网络资源寻址。
3. 核心程序下载：依据启动模式差异，客户端通过 TFTP 协议从服务器端下载对应 NBP 文件，Legacy 模式调用 pxelinux.0，UEFI 模式则采用 BOOTX64.EFI 或 grubx64.efi 等适配文件。
4. 配置文件加载：执行 NBP 文件后，客户端再次通过 TFTP 协议下载启动配置文件，Legacy 模式使用 default 配置，UEFI 模式则调用 grub.cfg 文件进行系统启动参数配置。
5. 核心组件加载：根据用户选定的操作系统版本，客户端从服务端获取对应的 vmlinuz 内核文件与 initrd 初始化镜像，完成系统内核环境搭建。
6. 安装文件传输：客户端通过 NFS、FTP 或 HTTP 等协议，批量下载操作系统安装文件，正式触发系统安装流程。

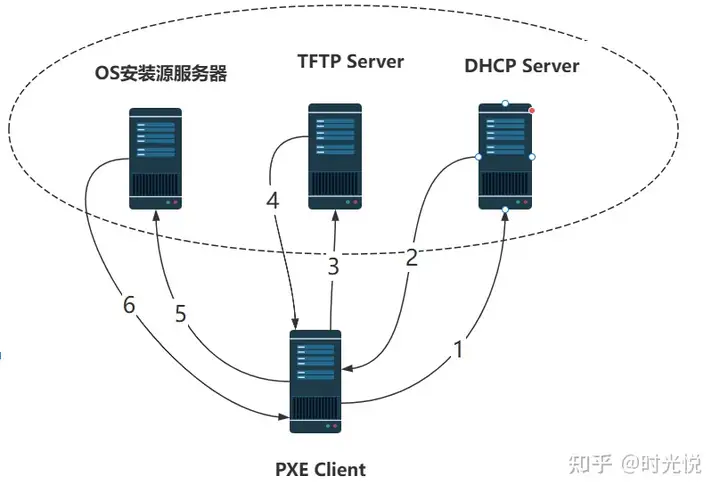

图2 PXE安装流程

从上述流程可见，PXE 系统安装过程涉及从服务端获取 DHCP 地址、下载 NBP 文件、加载配置文件及传输内核与初始化镜像等关键环节。那么，如何有效验证这些文件的下载过程是否正常，数据传输是否完整呢？

接下来，将为大家详细介绍如何通过抓包方法分析PXE整个启动过程。

【抓包工具准备】

1. tcpdump工具介绍
   tcpdump 是一款功能强大且广泛应用的命令行网络抓包工具。该工具可实时监听指定网络接口的数据流，精准捕获 TCP、UDP、ICMP 等各类网络协议数据包，并以标准化格式呈现数据交互细节，为网络管理员构建了系统化的故障诊断与流量分析体系。
   我们可以在 PXE 服务端使用 tcpdump 抓取 PXE 安装过程中的网络数据包，从而分析各文件传输过程。以下是具体的安装和使用方法：
   （1）通过yum安装tcpdump软件包
   # yum install tcpdump
   （2）执行如下命令开始抓包
   # tcpdump -i net -s0 -w pxe.cap
   其中：net：提供PXE服务端提供服务的网络接口名称
   -s0：捕获完整数据包，不限制长度
   -w pxe.cap：将捕获到的数据保存到pxe.cap文件中
   （3）当客户端通过 PXE 进行系统安装并出现问题时，可以在服务端停止 tcpdump 的抓包操作，此时生成的 pxe.cap 文件将完整记录本次 PXE 安装过程中的所有网络传输数据包，可借助 Wireshark 工具对其中的具体信息进行深度分析。
2. Wireshark工具介绍

Wireshark 作为开源网络协议分析领域的标杆工具，被广泛应用于网络故障排查、安全审计及协议开发等专业场景。在 Wireshark 的主界面中，捕获的网络报文通过三个核心区域进行可视化呈现：

• 数据包列表：以时间轴顺序展示所有捕获的数据包，包含源地址、目标地址、协议类型等关键信息。
• 数据包详情：对选中数据包进行分层解析，从数据链路层到应用层展示协议字段的具体内容。
• 数据包字节流：以十六进制和 ASCII 码形式呈现数据包的原始字节数据，便于底层数据校验。

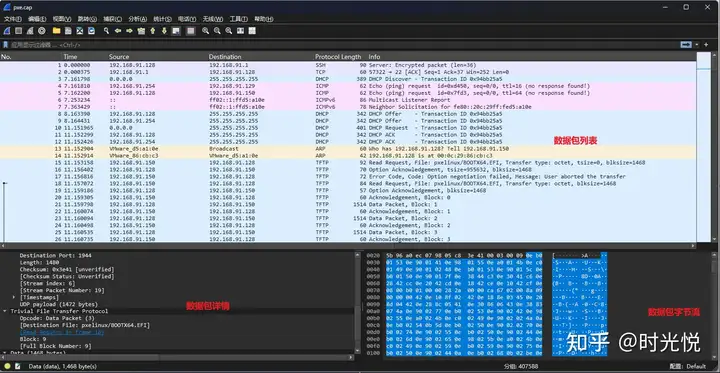

图3 wireshark界面

1. 通过Wireshark解析tcpdump抓的数据包

（1）在 Windows 操作系统环境下，启动 Wireshark 工具并导入之前抓取的 pxe.cap 数据包文件。

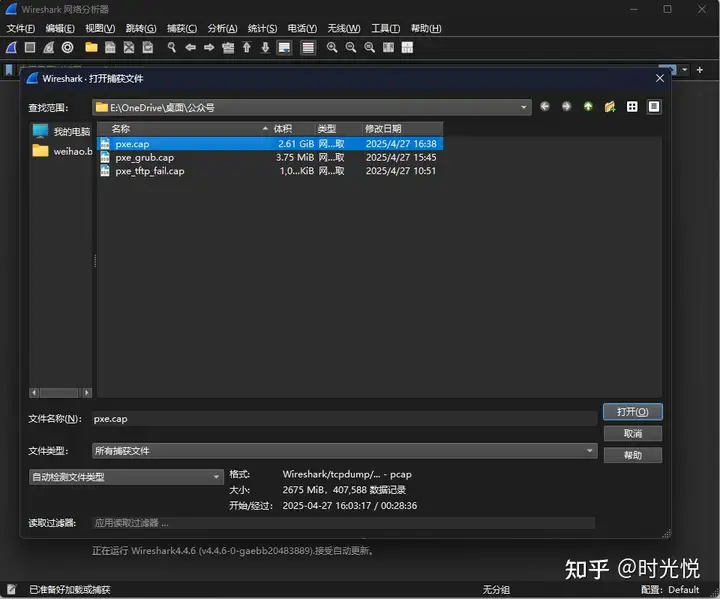

图4 wireshark打开文件

（2）根据 PXE 系统安装流程，客户端初始化阶段需通过 DHCP 协议完成 IP 地址获取。通过 Wireshark 分析捕获的网络报文，可完整呈现这一地址分配过程的标准交互时序：

DHCP Discover ->DHCP Offer ->DHCP Request -> DHCP ACK

其中

• DHCP Discover：客户端广播寻址报文，搜索网络中的可用 DHCP 服务器
• DHCP Offer：DHCP 服务器响应客户端请求，提供可用 IP 地址及配置参数
• DHCP Request：客户端向目标服务器发送 IP 地址请求确认
• DHCP ACK：DHCP服务器确认分配，正式下发 IP 地址及相关配置信息
  通过解析 DHCP ACK 报文，可获取以下关键配置参数：

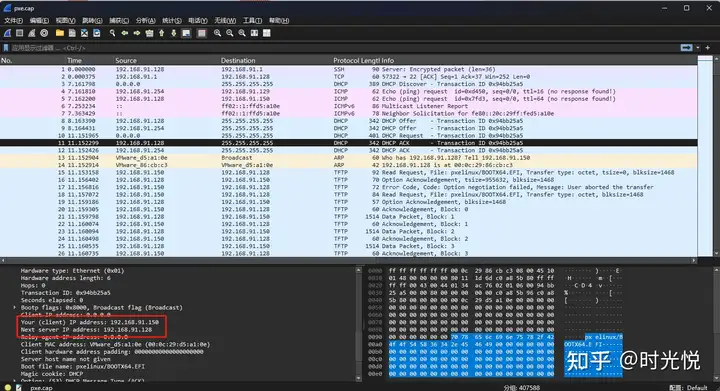

• 客户端 IP 地址：192.168.91.128
• Next Server 地址：192.168.91.128（指向 TFTP 服务器）

其中 Next Server 字段明确了后续 PXE 引导文件的获取目标，即 TFTP 服务的访问地址。

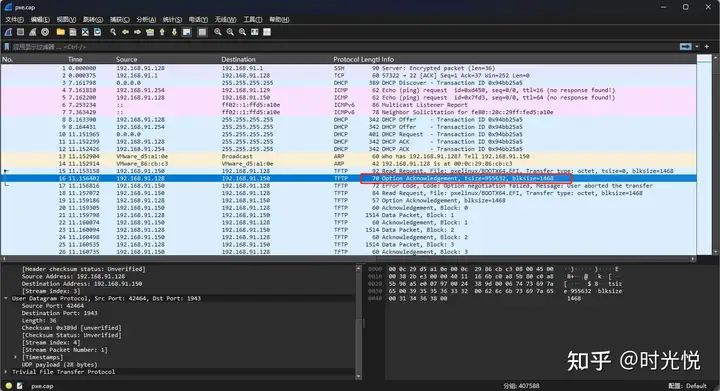

图5 wireshark解析TFTP服务器地址信息

（3）检查PXE安装过程中，传输的各文件包传输情况。

从数据包中看到，客户端通过 TFTP 服务器读取的NBP文件的总大小是 tsize: 955632 字节，每次传输的块大小为 blksize: 1468 字节。

图6 wireshark解析NBP文件大小

在 TFTP 协议传输过程中，可通过解析数据包中的[last]标记。该标记表明 NBP 文件数据流已完整接收，此时可通过以下步骤计算实际传输大小：

NBP 大小 = blksize × (总包数 - 1) + 末包 blksize

实际计算得出：

NBP 文件大小 = 1468 × (651 - 1) + 1432 = 955632 字节

将计算得出的实际文件大小与 TFTP 协议中声明的文件大小（tsize=955632 字节）进行比对验证：

• 若两者数值完全一致，可判定网络传输过程中未发生数据包丢失，文件完整性得到保障；
• 若计算值与声明值存在差异，则表明 NBP 文件传输不完整，需进一步排查传输过程中是否存在数据包丢失或重传异常。

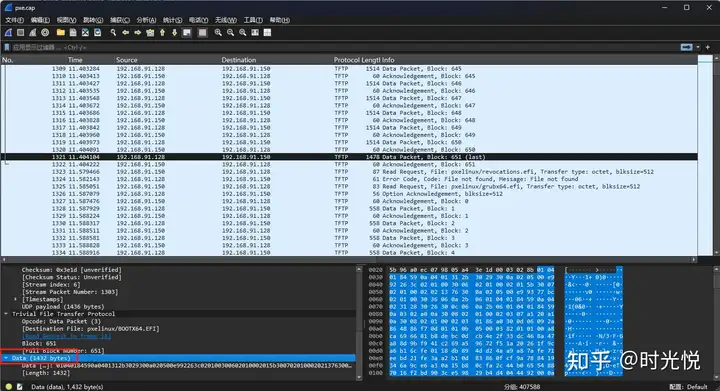

图7 wireshark解析传输NBP文件最后一个包信息

当 NBP 文件加载完成后，系统将发起对 grub.cfg 配置文件的请求。对于其他文件的完整性验证，可通过数据包文件中的传输数据进行计算，以确认文件传输过程中是否存在缺失。

从捕获的数据包中可见，grub.cfg 的加载路径为 TFTP 服务中的相对路径 pxelinux 目录。

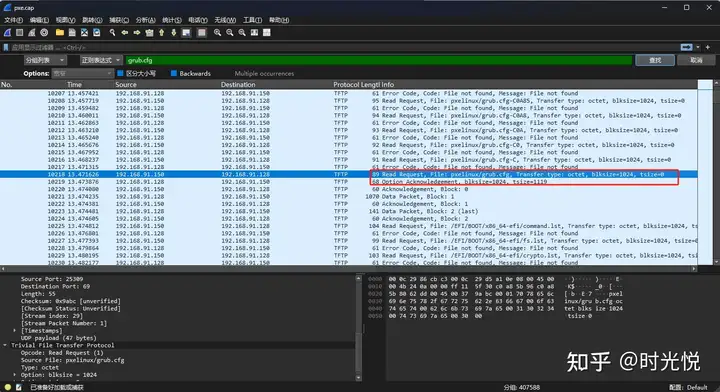

图8 wireshark解析grub.cfg信息

根据 grub.cfg 配置文件的引导规则，系统将依次发起对内核文件 vmlinuz 和初始化镜像文件 initrd 的加载请求，这两个文件用于构建启动安装程序所需的内存运行环境。

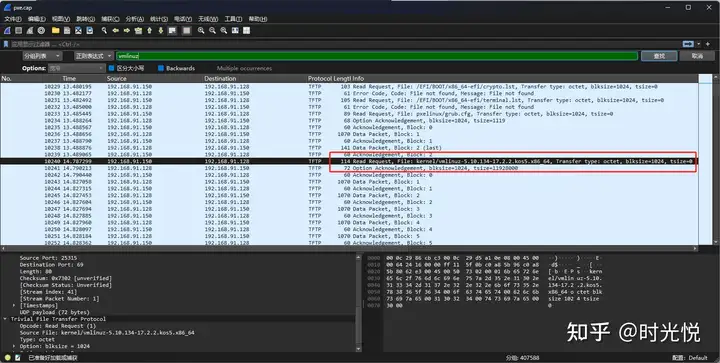

图9 wireshark解析vmlinuz信息

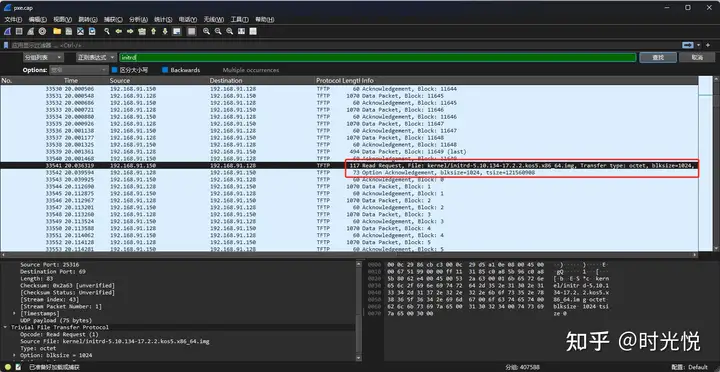

图10 wireshark解析initrd信息

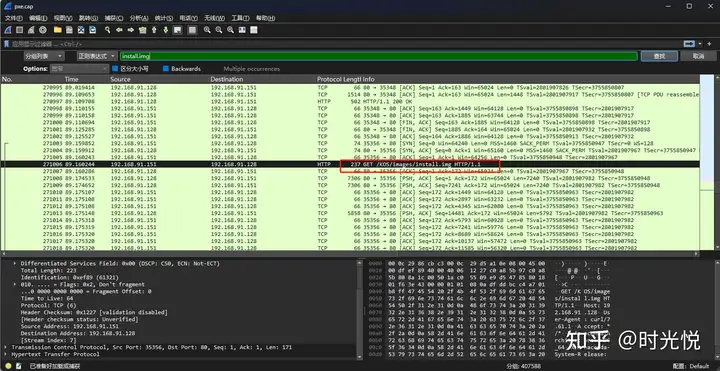

（4）当内存系统镜像文件 initrd 传输完成后，系统将开始下载安装过程中所需的 install.img 文件及各类软件包文件。

图11 wireshark解析install.img信息

根据客户端PXE安装过程的报错信息，以及tcpdump抓到的网络数据包传输过程，可以分析PXE传输过程中，各安装配置文件的完整性，定位问题原因。

【问题分析】

回到文章开篇提及的故障场景：当客户端通过 PXE 启动时，系统未能正常进入安装界面，停滞在GRUB命令行交互状态：

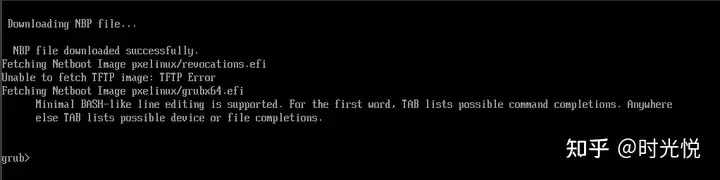

图12 pxe安装系统进入grub界面

通过tcpdump抓包分析，看到客户端在从PXE服务端读取pxelinux/grubx64.efi文件时，出现了“File not found”的报错信息：

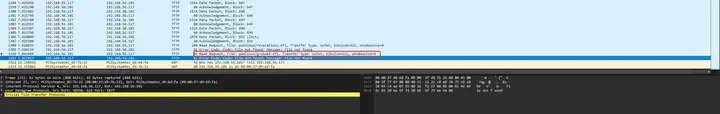

图13 wireshark解析错误原因

所以造成该问题的原因是：由于 PXE 服务端缺失 grubx64.efi 文件，客户端在 PXE 启动过程中无法获取必要的引导程序，进而致使后续安装流程无法正常启动。

【解决方法】

在 PXE 服务端，将系统镜像中的 grubx64.efi 文件复制至/var/lib/tftpboot/pxelinux目录，并为该文件设置可读权限。

【总结】

PXE 安装故障大多源于网络交互异常，用 tcpdump+Wireshark 分析时，记住三个关键点：

1. 对应流程：将数据包与 PXE 的 6 步流程对应，定位卡壳环节；
2. 关注协议：重点检查 DHCP（地址分配）和 TFTP（文件传输）的交互细节；
3. 验证完整性：通过文件大小、报错信息判断是否为文件缺失或传输异常。

掌握这套方法，无论遇到 IP 分配失败、引导文件丢失还是网络丢包，都能快速定位问题，让 PXE 安装效率翻倍！
