新能源电池包仿真这活儿，说简单也简单，说难也难。上个月给某主机厂搞电池包挤压仿真，从Hypermesh里拆面补洞开始，到LS-DYNA里看挤压变形量，整整折腾三周。今天跟大伙唠唠那些容易踩的坑。

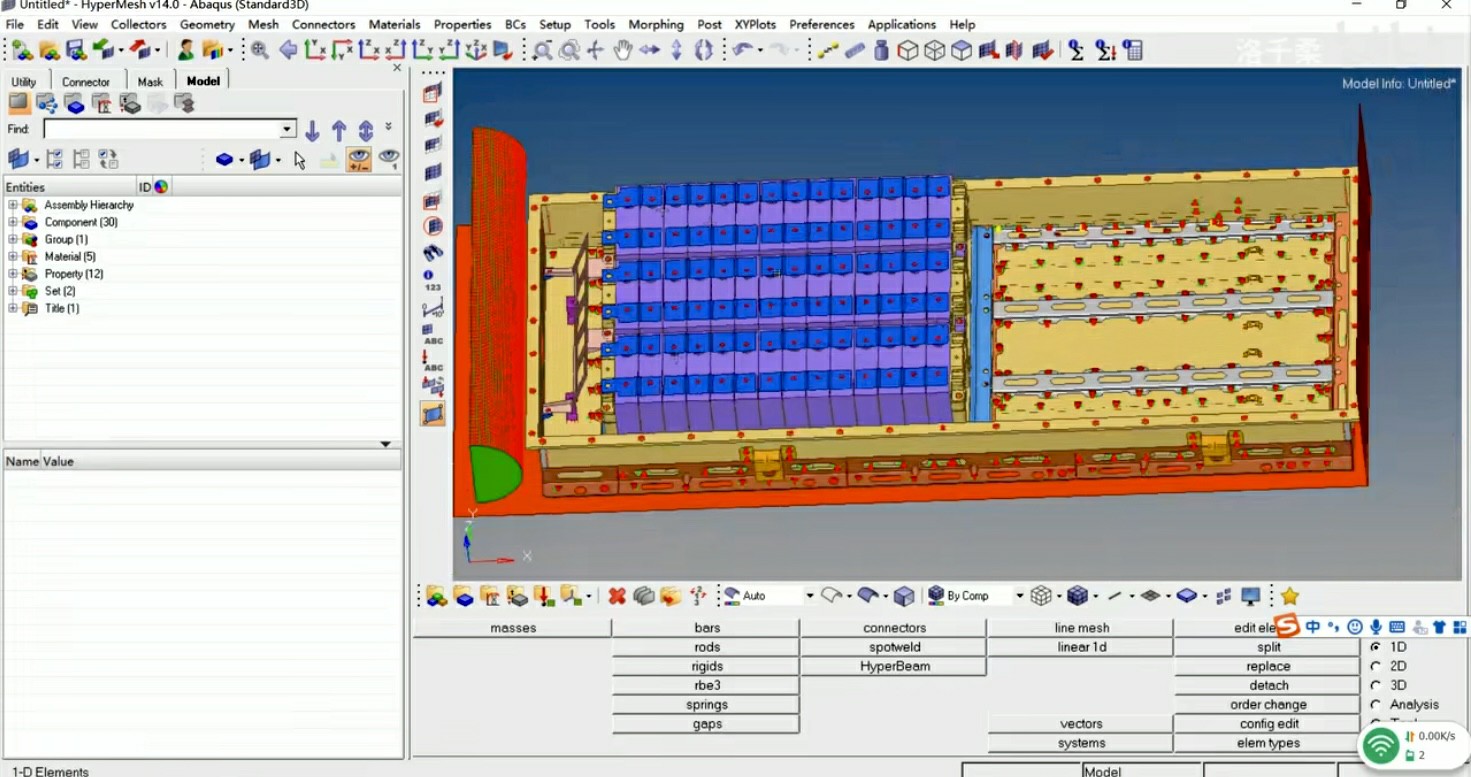

模型简化这块讲究"断舍离"。某款电池包的液冷板螺栓孔密密麻麻，真要是全建出来网格得破百万。直接拿Hypermesh的geom cleanup功能，把直径5mm以下的孔全填了。这时候用个快捷键F12调出surface edit面板，框选区域后点fill hole，分分钟搞定。记得检查下相邻零件间隙，有时候补洞会把接触面搞出干涉。

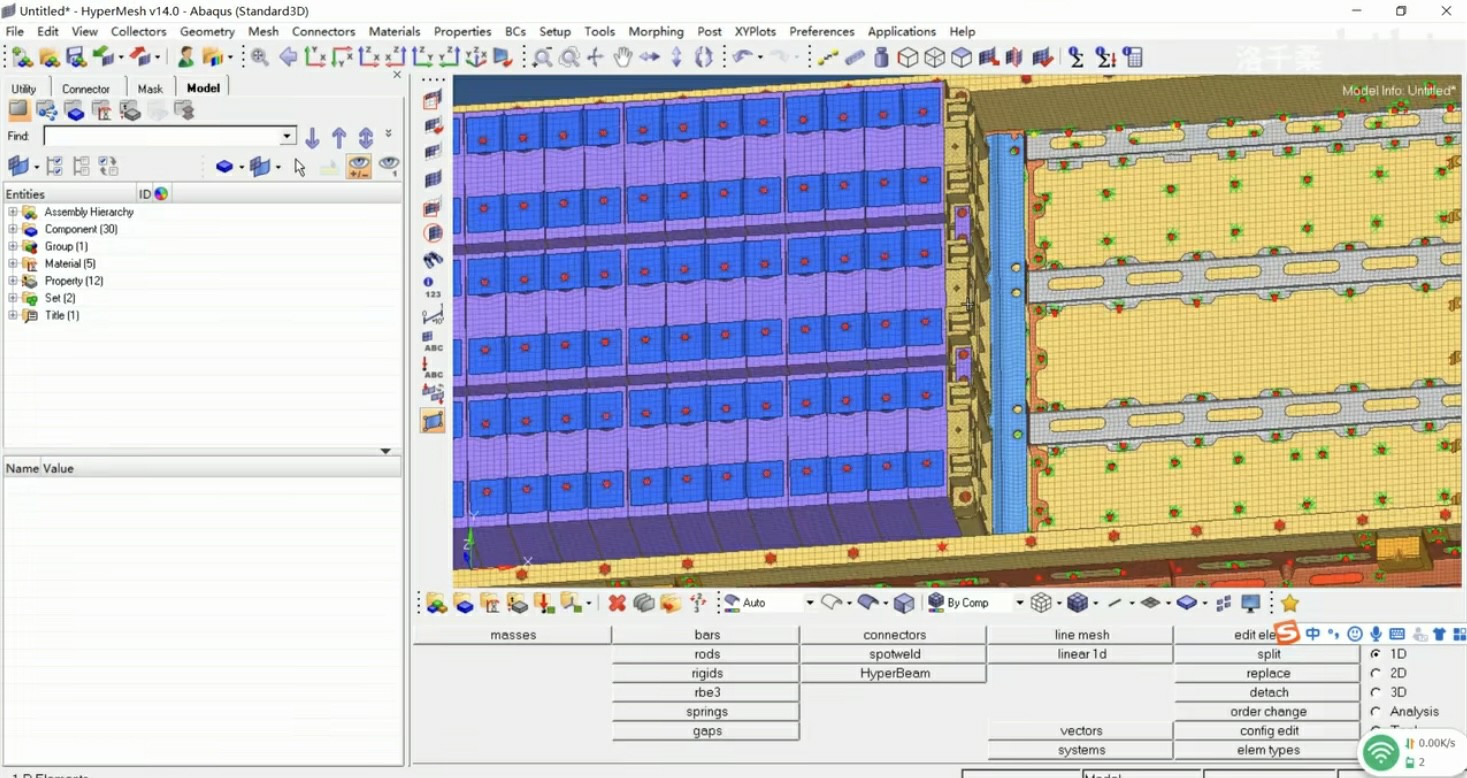

网格划分的黄金法则是：关键区域六面体，次要区域四面体。模组固定支架这种受力复杂的区域，用solid map做六面体网格，边角料区域直接tetramesh生成四面体。重点看这个参数设置：

*param,ctetra,10 !四面体最大雅可比比阈值

*param,aspect,5 !长宽比限制

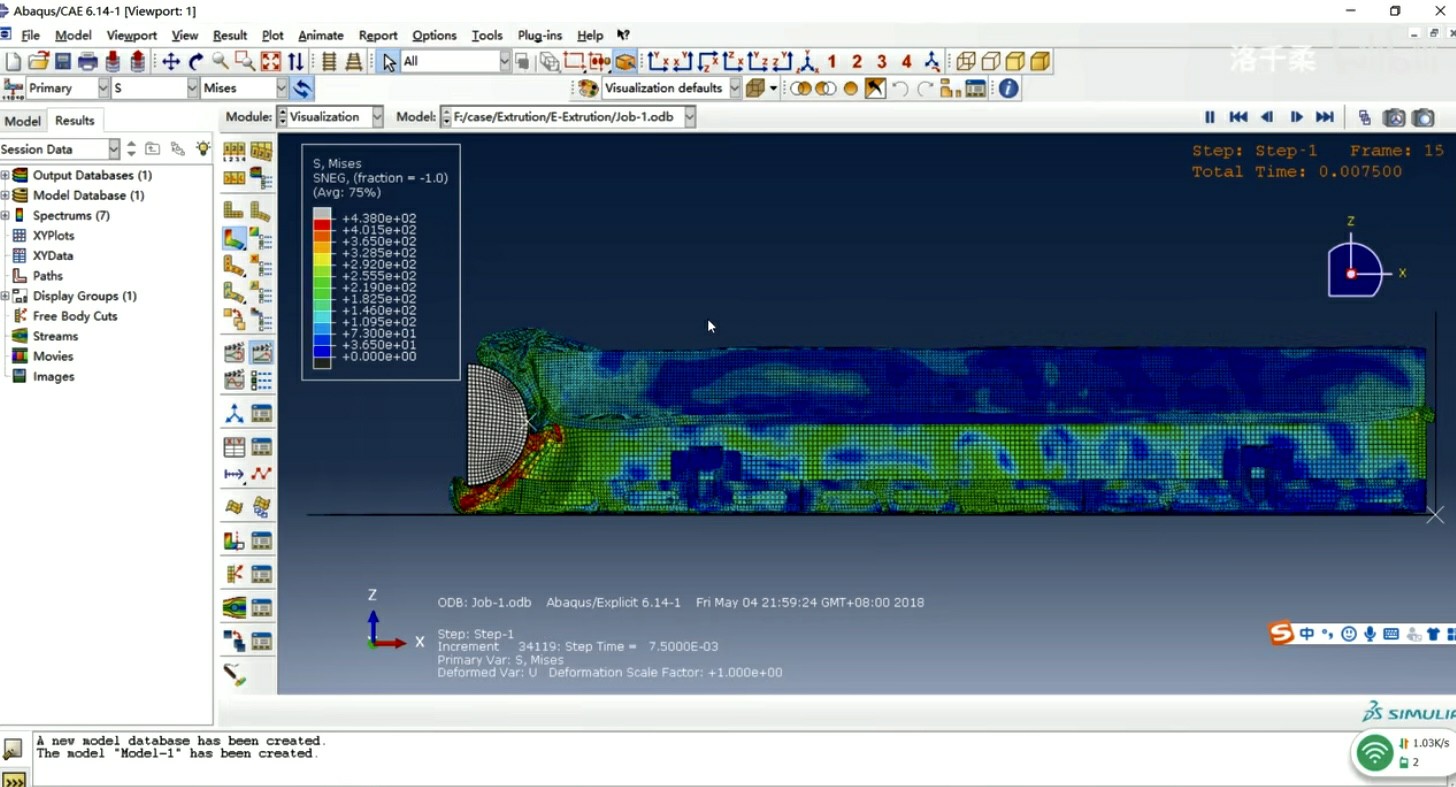

实际项目里发现，雅可比比阈值超15的单元在碰撞分析里必出幺蛾子。最近有个项目在abaqus里算模态时出现负体积，排查发现是某个倒角处的四面体单元雅可比比飙到18.7。

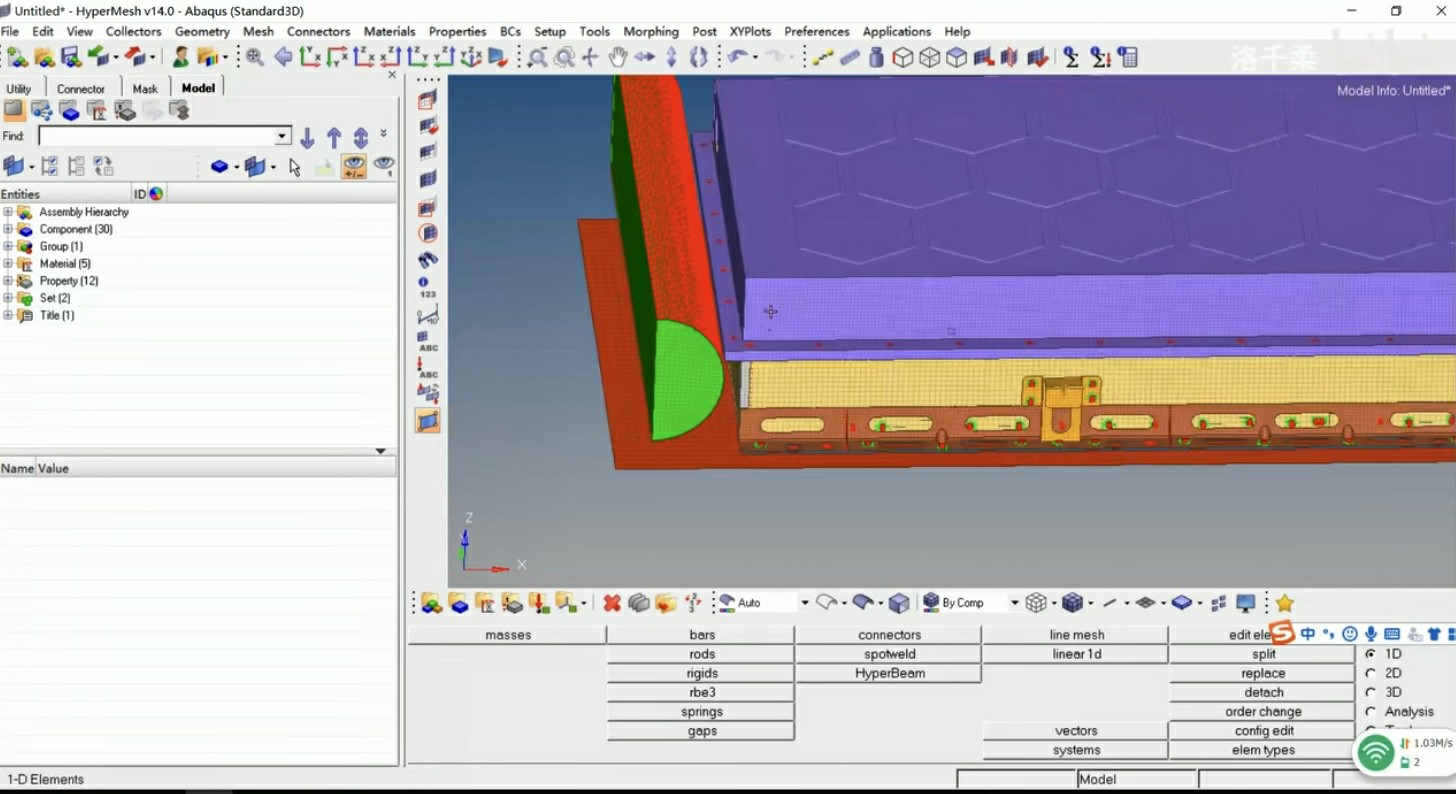

挤压工况设置最考验对材料非线性的把控。某款电池包侧边梁用DP780双相钢，在LS-DYNA里得这么定义材料：

*MATPIECEWISELINEAR_PLASTICITY

1,7.85e-9,210000,0.3,500,0.02

,,% 应变率参数

0.0,0.0,1.0,0.0

这里第三个逗号后的500是屈服应力，但实际得根据供应商提供的应力-应变曲线做分段线性化。遇到过仿真结果比实测早30ms发生断裂，最后发现是材料硬化段没给够。

接触设置经常被新手忽略。挤压分析里模组与端板的接触用：

*CONTACTAUTOMATICSURFACETOSURFACE

但得注意接触厚度系数设0.1，否则会出现穿透。上个月有个项目在5mm挤压位移时出现接触失效，后来发现是接触刚度缩放因子没调，默认值0.1改成0.7才收敛。

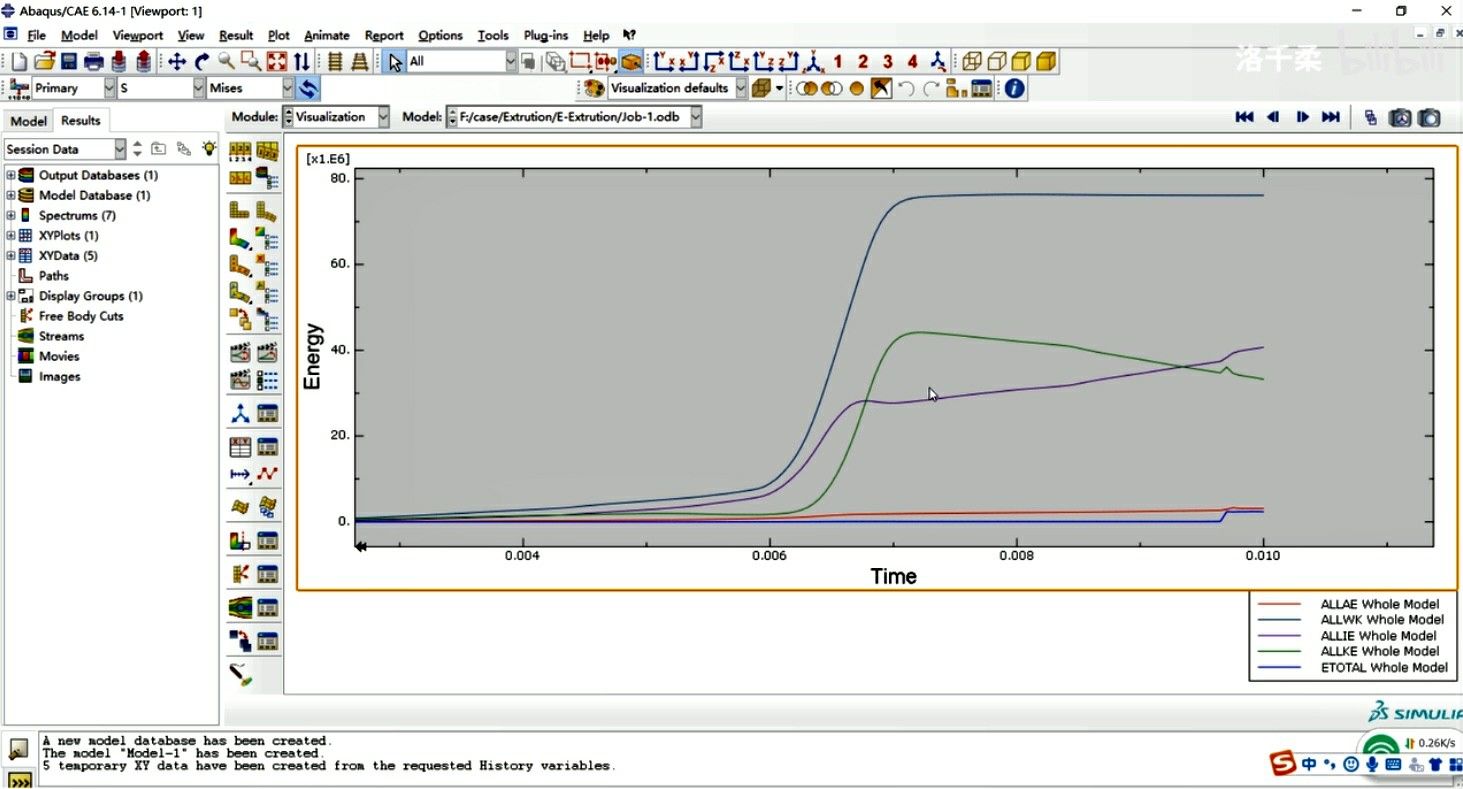

后处理数据提取讲究"快准狠"。用hyperview查看挤压力的曲线时，记得先做移动平均滤波。某次项目汇报时原始曲线毛刺太多，甲方质疑数据可靠性。后来用这个python片段处理：

import numpy as np

filteredforce = np.convolve(rawdata, np.ones(20)/20, mode='same')

振动疲劳分析更刺激，得在OptiStruct里搞频响分析叠加振动PSD谱。有个项目在80Hz附近出现共振，排查发现是模组支架的安装点刚度不足。修改方案直接在hypermesh里给支架根部加3mm厚加强筋，一阶模态频率从78Hz提到85Hz。

最后说个玄学现象：每次提交计算前拜一拜有限元之神，有时候真能避免莫名奇妙的不收敛。当然更靠谱的是检查边界条件设置，特别是那些隐藏的惯性释放选项。上回有个跌落分析算三天没出结果，最后发现是自重加载方向设反了，直接给电池包整了个反重力飞行效果。
