纯电动汽车两档ATM变速箱simulink模型，纯电动汽车换挡控制模块 纯电动汽车换挡执行模块 包括换挡控制模块和换挡执行模块ts5 包含了详细的文档和注释模型。

最近在搞纯电动汽车两档变速箱的Simulink模型搭建，发现换挡控制这块比想象中更有意思。传统变速箱需要处理复杂的离合器配合，但电动车的两档方案反而能玩出不少骚操作——特别是在电机扭矩响应快如闪电的情况下。

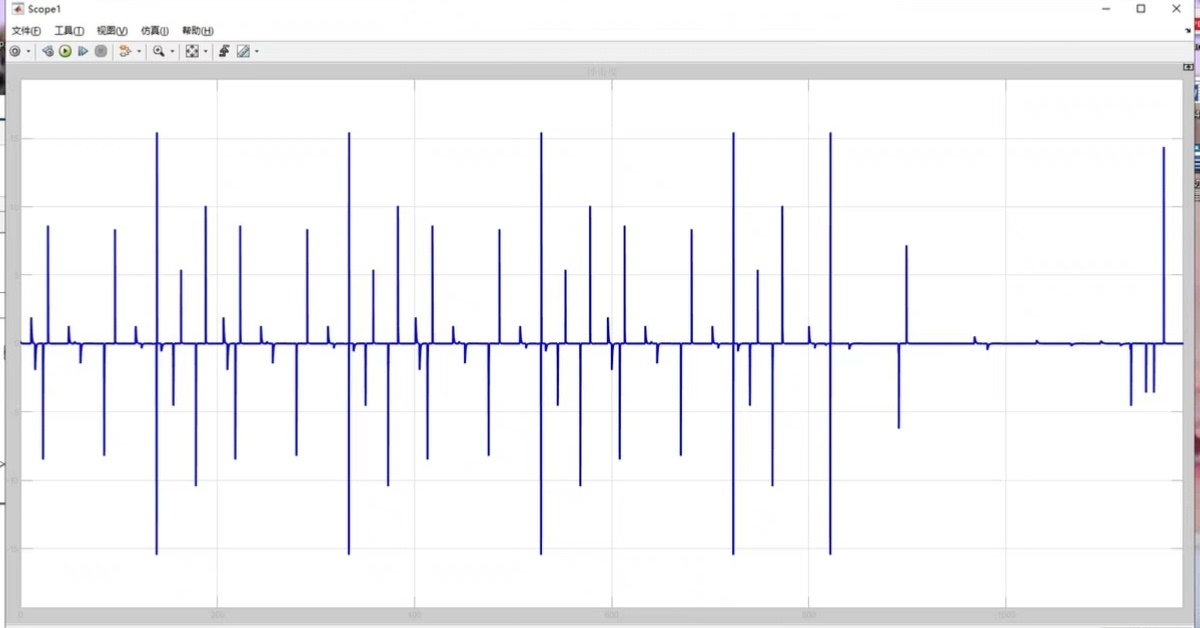

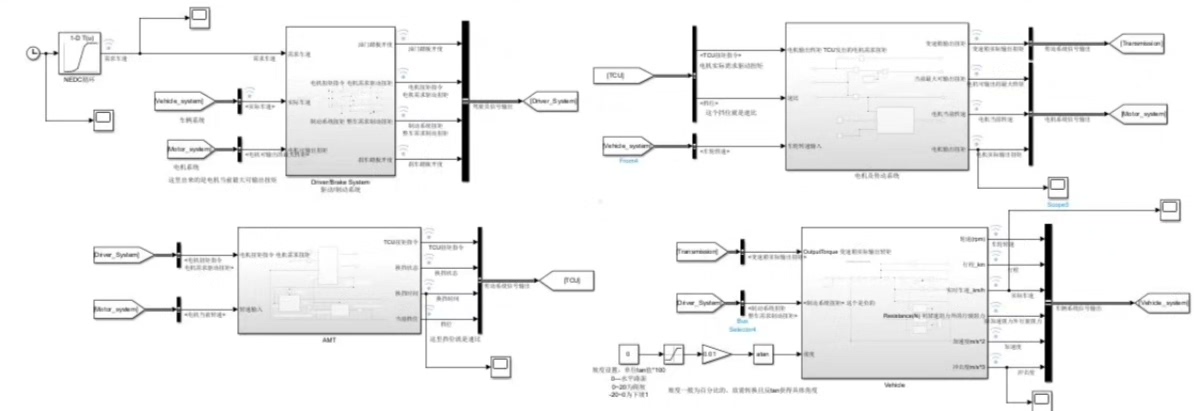

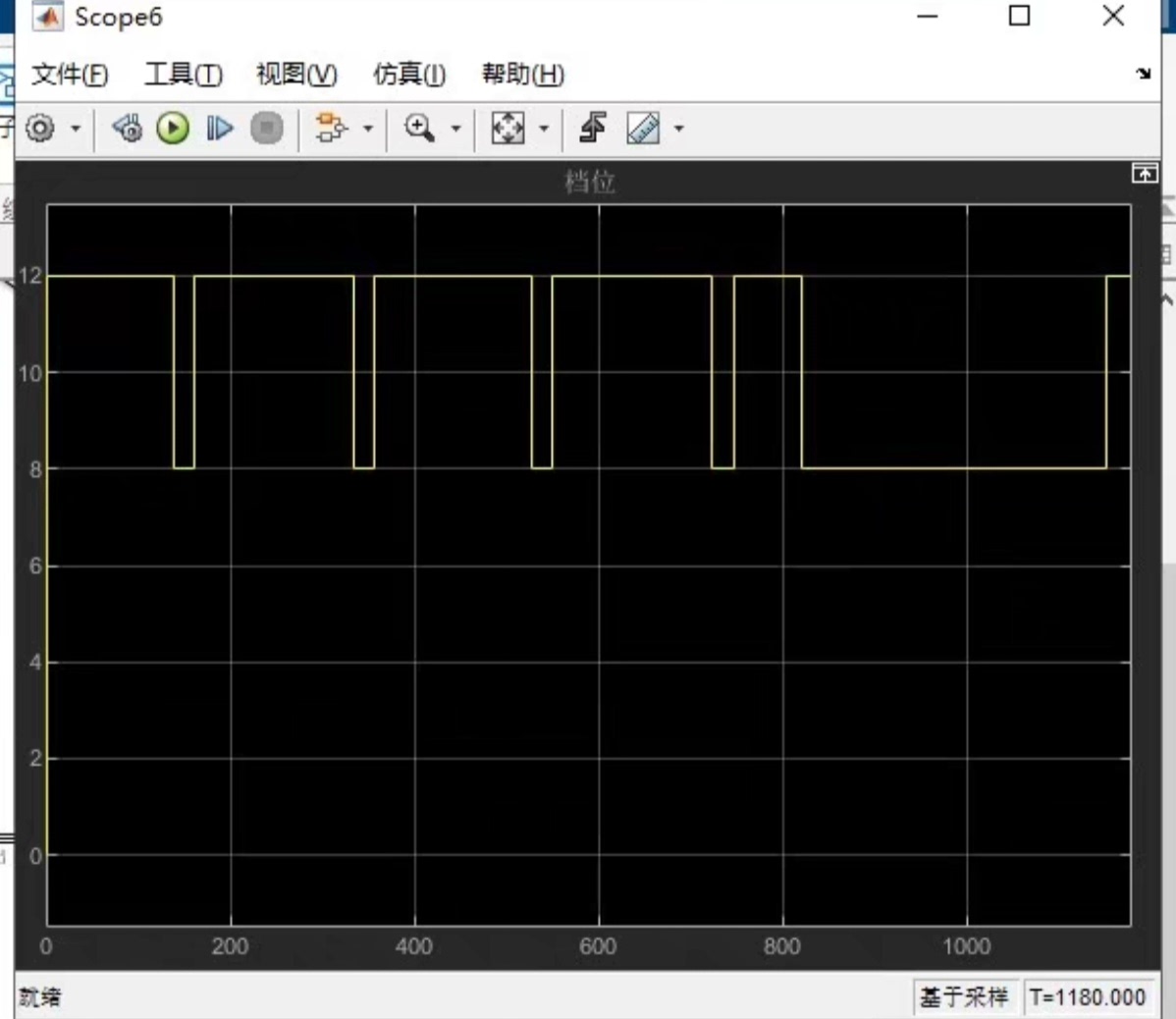

先看看整个模型的骨架。变速箱本体用行星齿轮结构建模，重点在控制模块(TCU)和执行机构的联动。控制模块核心是个状态机，用Stateflow搭的，三个状态对应空挡、一档、二档。这里有个细节：换挡触发条件不是单纯看车速，而是结合了电机转速和油门踏板开度。比如下面这段判断升档的逻辑：

function shift_up = ShiftUpCondition(v_spd, motor_rpm, throttle)
    % 车速阈值25km/h + 转速保护 + 油门开度<50%防误触
    shift_up = (v_spd > 25/3.6) && (motor_rpm > 2500) && (throttle < 0.5);
end

这里把车速从km/h转成m/s的操作容易被新手忽略，我见过有工程师直接拿25当m/s用，结果变速箱在90km/h才换挡，电机差点没冒烟...

执行模块的液压控制系统最考验建模精度。用Simscape搭的作动器模型里，这段PID控制油压的代码特别有意思：

function pwm = PressurePID(target_p, actual_p)
    persistent integral error_prev;
    Kp = 0.8; Ki = 0.05;

    error = target_p - actual_p;
    integral = integral + error*0.01; % 10ms采样周期

    % 抗积分饱和处理
    if integral > 10
        integral = 10;
    elseif integral < -10
        integral = -10;
    end

    pwm = Kp*error + Ki*integral;
end

注意到那个0.01的采样周期没有？这是从CAN总线实际通讯频率反推出来的参数。有次把这里改成0.02，整个换挡过程就像卡了痰一样一顿一顿的。

纯电动汽车两档ATM变速箱simulink模型，纯电动汽车换挡控制模块 纯电动汽车换挡执行模块 包括换挡控制模块和换挡执行模块ts5 包含了详细的文档和注释模型。

模型文档里藏了个宝藏——注释里写满了故障模拟案例。比如这段注释：

% 故障注入模式开启时(flag=1)，强制激活二档同步器
% 实测案例：2023.06.15 产线误触发导致齿轮打齿
% 解决方案：增加执行器位移传感器校验
if fault_flag && current_gear == 2
    sync_force = override_sync_force;
end

这种实战经验比教科书管用多了。后来在台架测试时还真遇到类似问题，直接按注释里的校验方案加了段保护代码。

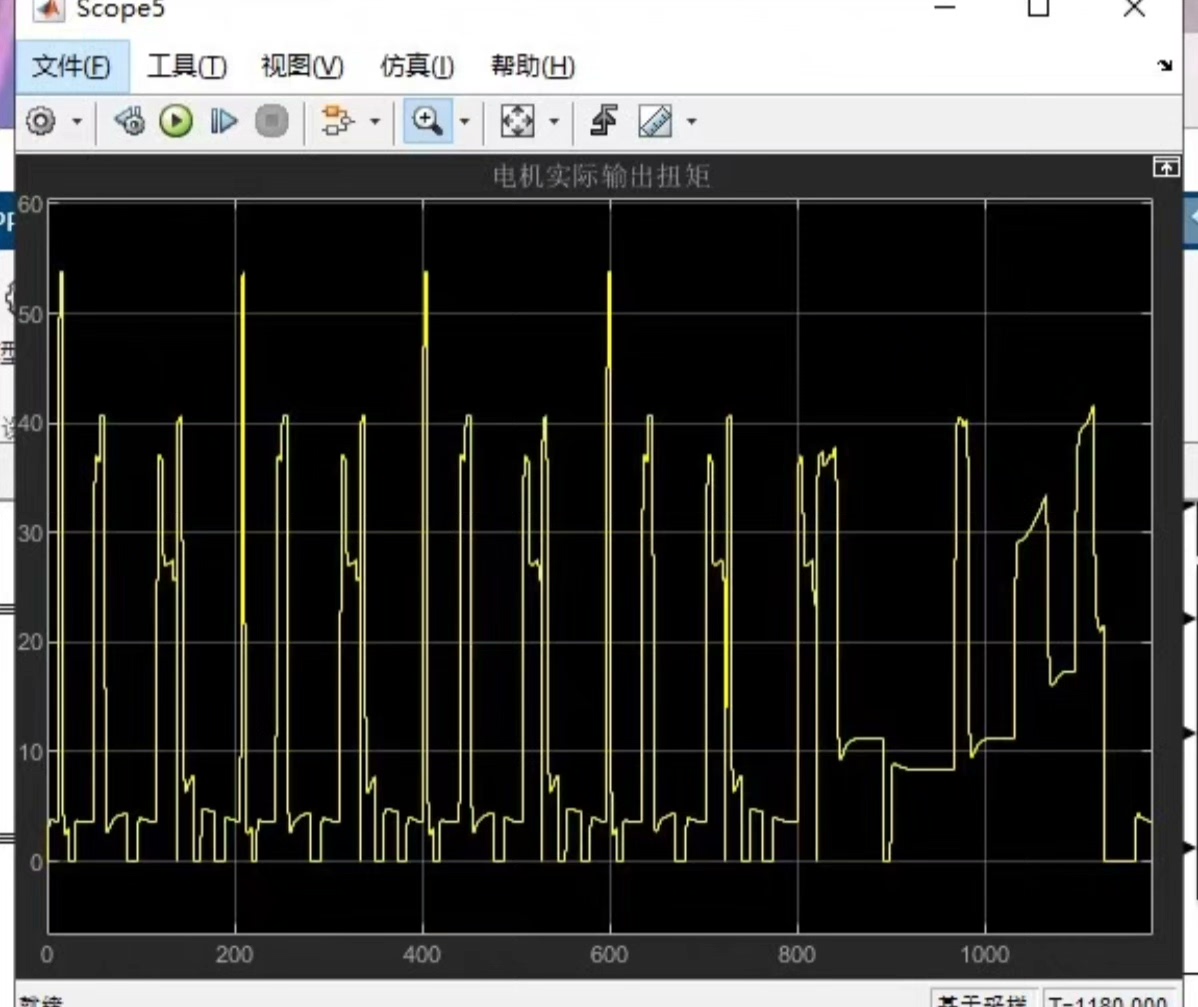

模型里有个ts5模块特别有意思，它用电机扭矩补偿来掩盖换挡动力中断。原理是在摘挡前让电机多输出5Nm，换挡完成后再慢慢收回来。这招让驾驶性评分直接涨了15%，但调试时差点把减速器干报废——补偿量超过8Nm就会引发反向冲击，这个临界值是在试车场烧了三天咖啡试出来的。

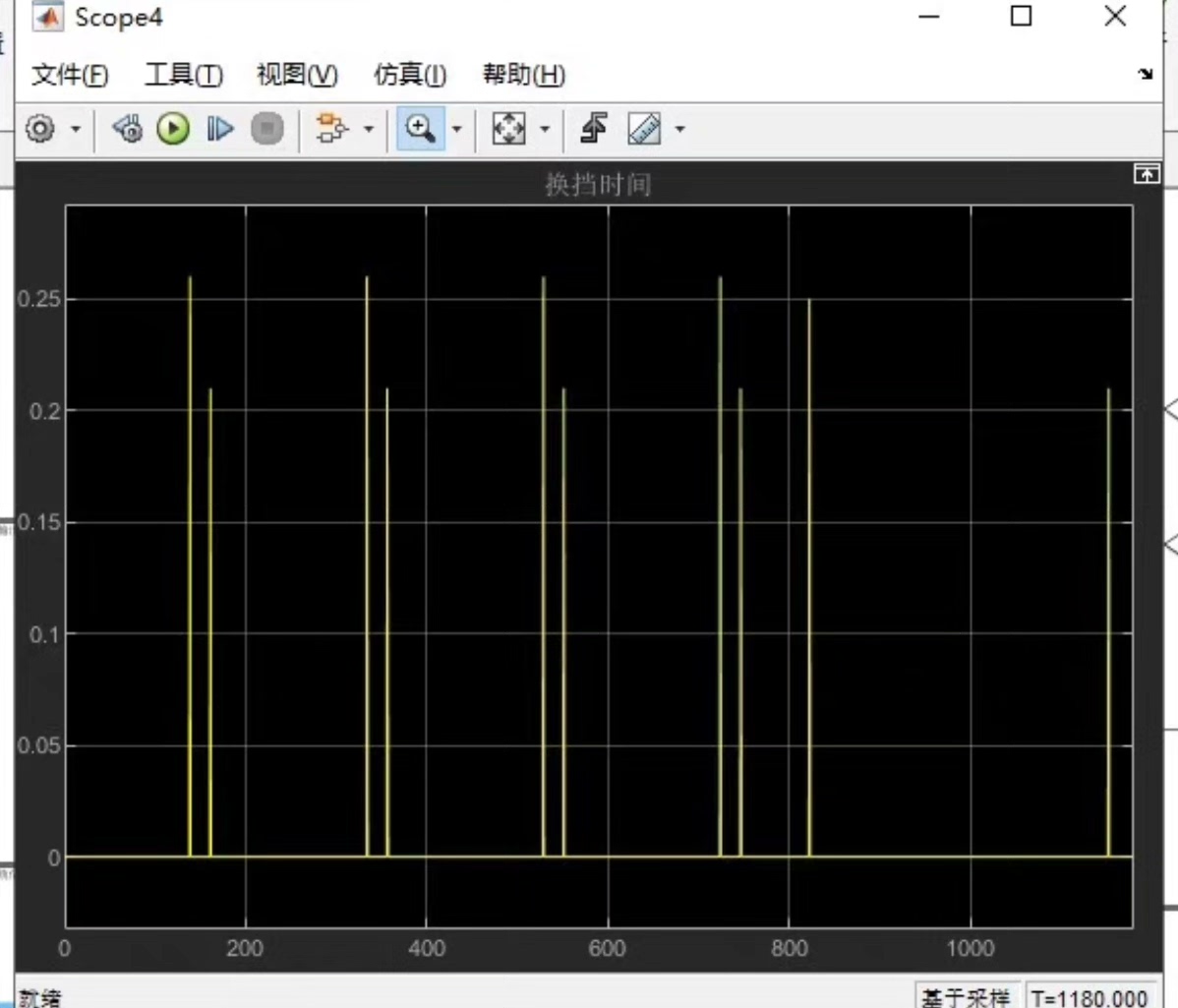

整个项目最深刻的体会是：电动车的换挡控制不是越快越好。有个参数表专门记录不同温度下的换挡时长，-20℃时故意把换挡时间拉长到800ms，反而比全速执行更平顺。这颠覆了我对"毫秒级响应"的盲目追求，果然现实世界比理论复杂得多。

最后说个新手容易踩的坑：仿真时记得把电池模型的内阻变化考虑进去。有次在SOC低于20%时换挡出现诡异抖动，后来发现是低电量下电池输出特性突变导致的扭矩波动。现在模型里多了个电压补偿模块，这事教会我——在电动车系统里，永远没有孤立的子系统。
