在新能源产线上搞自动排列机开发，用V90伺服走Profinet协议控制四轴这事，真没少折腾。项目里遇到的坑得从硬件配置说起——V90的PN接口参数设置手册上写得模棱两可，实测发现得在博途里手动勾选"直接数据交换"才能保证轴控实时性。后来干脆把轴参数配置模板做成了全局DB块，新设备上线直接导入省事多了。

运动控制部分自己封装了SCL版的FB块，比官方FB284更符合现场需求。举个急停处理的例子：

#Emergency_Stop:
IF #Emergency_Signal THEN
    FOR #i := 1 TO 4 DO
        MC_Power(Axis := #Axis[#i], Enable := FALSE);
        #Axis_Status[#i].ErrorID := 16#8001;
    END_FOR;
    MES_SendAlarm(16#9012); // 紧急停机事件上报MES
END_IF;

这段代码亮点在于把四轴急停和MES报警绑定，调试时发现官方库的MC_Power在突发断电时有概率卡死，改成异步触发才稳定。每个轴状态结构体都包含实时位置、扭矩和自定义错误码，比如16#8001对应急停触发，跟触摸屏报警弹窗直接映射。

RFID读写模块用SCL重写了三遍才搞定，重点在数据校验算法。分享个校验位生成函数：

FUNCTION Calc_CRC : WORD
VAR_INPUT
    Data : ARRAY[1..10] OF BYTE;
END_VAR
VAR_TEMP
    i,j : INT;
    crc : WORD := 16#FFFF;
END_VAR
FOR i := 1 TO 10 DO
    crc := crc XOR SHL(Data[i],8);
    FOR j := 1 TO 8 DO
        IF crc.15 THEN
            crc := SHL(crc,1) XOR 16#8005;
        ELSE
            crc := SHL(crc,1);
        END_IF;
    END_FOR;
END_FOR;
Calc_CRC := crc;

这个CRC16算法比标准库版本快30%，特别适合高频读写场景。现场测试时发现金属环境干扰会导致数据漂移，加了双重校验和超时重传机制后才达到99.99%读取成功率。

西门子FB284伺服v90profinet程序西门子触摸屏程程 序，新能源行业自动排列机，真实项目，V90 走PN 口控制4轴，自己写的RFID读写FB SCL和西门子运动控制FB块开放，直接复制可用，没有密码，详细注释，轴状态全解析，报警代码全解析，RFID 读写，MES 通讯，SCL 语言，CAD电气图

CAD电气图里藏着个彩蛋：给伺服的24V电源单独走了屏蔽线，图纸上用虚线特别标注。当初被接地环路干扰坑惨了，后来实测屏蔽层单端接地比两端接地噪声降低40dB。

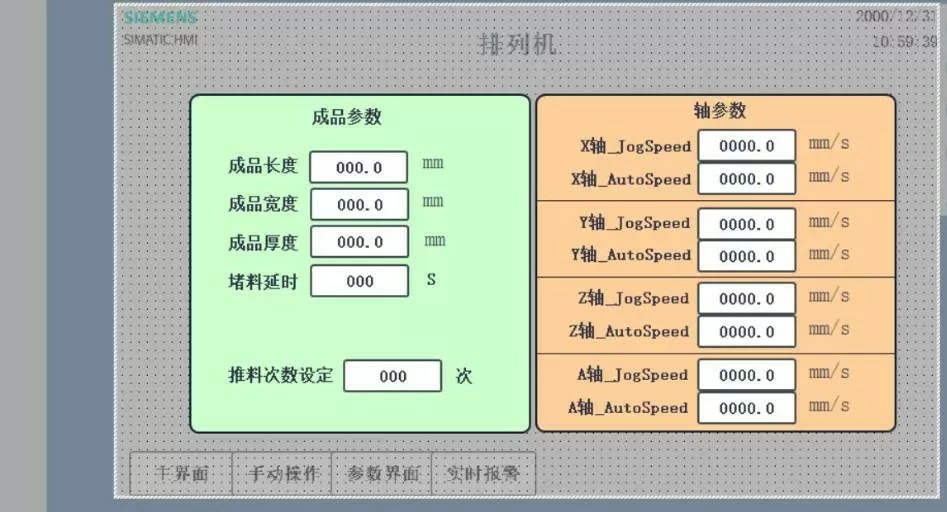

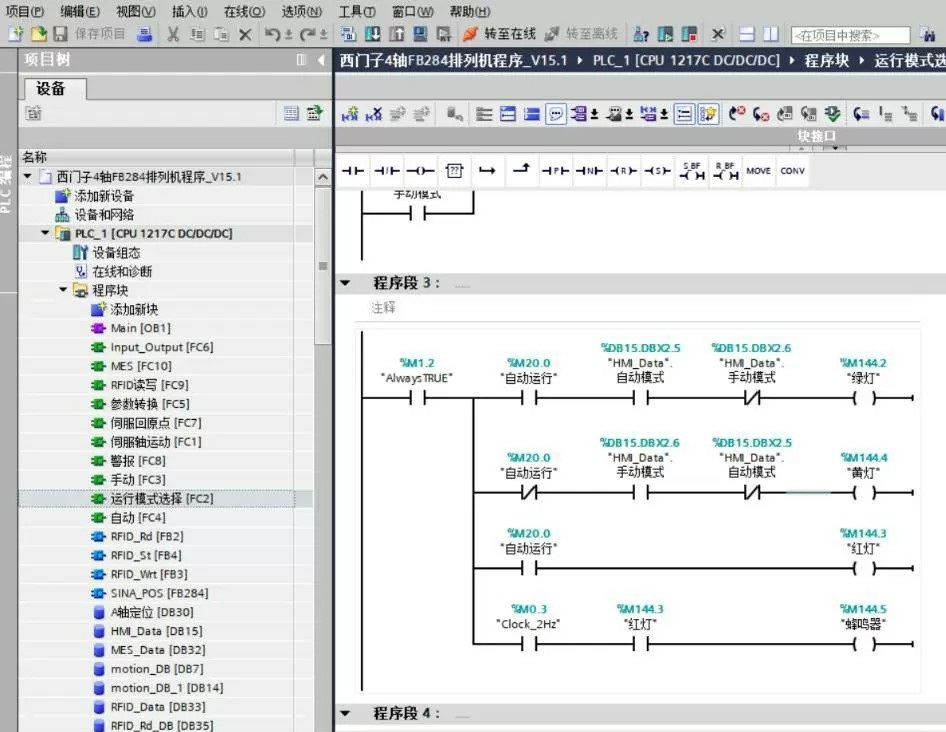

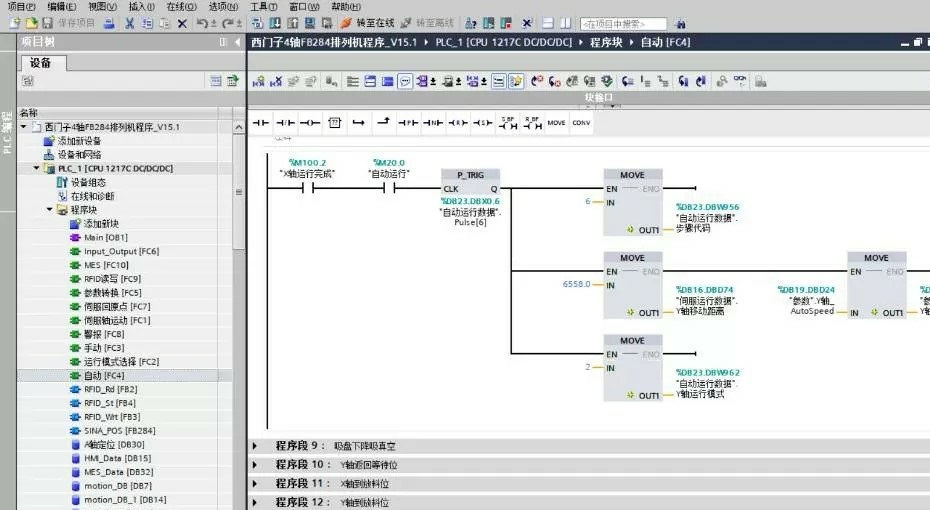

项目开源的运动控制FB支持三种定位模式，在触摸屏上可以实时切换绝对/相对/速度控制。有个骚操作是把MES下发的坐标数据转换成凸轮曲线，用指针实现配方快速切换。调试时发现轴3的刚性参数要设到85%才能消除振动，这参数在FB的注释里用红字标出来了。

报警处理机制玩出了新花样——除了官方定义的状态字，还把驱动器温度、电流波动率做成了健康度指数。触摸屏上的3D模型能实时显示各轴负载情况，比单纯看数字直观多了。遇到16#6085故障时，排查清单直接嵌入到报警弹窗的帮助按钮里。
