基于STM32单片机的智能水表系统设计

第一章 绪论

传统机械水表仅具备水量计量功能，存在人工抄表效率低、数据实时性差、无异常用水监测、缴费不便捷等问题，难以满足水务管理智能化、精细化的需求。STM32单片机凭借低功耗、高精度数据处理、丰富的通信接口特性，可适配水表的计量、数据传输、异常监测等多维度智能控制需求。本研究设计基于STM32单片机的智能水表系统，核心目标包括：实现用水量精准计量（误差≤±1%）、数据远程上传、剩余水量预警；具备异常用水（漏水、超流量）检测、远程阀控（关阀/开阀）功能；系统待机功耗≤50μA，适配锂电池供电（续航≥6年），解决传统水表管理效率低、功能单一的痛点。

第二章 系统设计原理与核心架构

本系统核心架构围绕“水量计量-数据处理-通信传输-安全控制”四大模块构建，基于STM32L431RCT6（低功耗型号）实现全流程智能管控。水量计量模块通过霍尔传感器采集水表叶轮转动脉冲，转换为实际用水量；数据处理模块依托STM32的低功耗运算能力，完成计量数据校准、异常用水判定（如持续小流量判定为漏水）；通信传输模块通过NB-IoT无线通信将用水量、设备状态上传至水务管理平台，同时接收平台远程指令；安全控制模块根据剩余水量/平台指令，驱动电磁阀实现关阀/开阀，配合异常监测触发报警。核心原理为“计量-分析-传输-控制”闭环：霍尔传感器将机械转动转换为电脉冲，单片机按脉冲数计算用水量，实时对比阈值判定异常，数据通过NB-IoT上传的同时，本地实现水量预警与阀控，兼顾计量精准性与管理智能化。

第三章 系统硬件与软件实现

硬件设计与实现

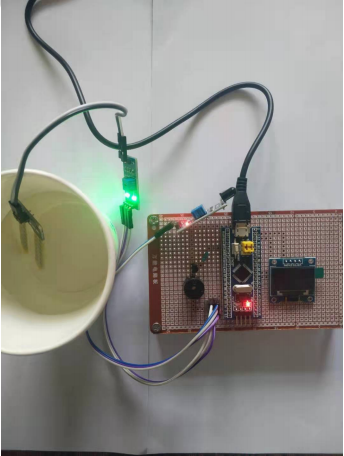

系统硬件以STM32L431RCT6低功耗最小系统板为核心，配套核心模块如下：

• 水量计量模块：

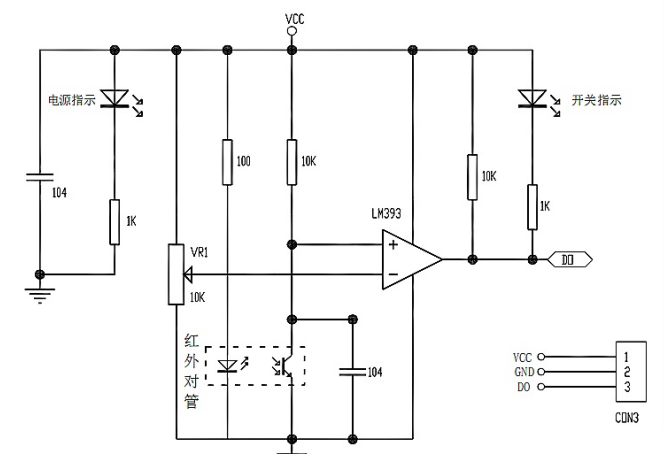

  • 霍尔传感器（A3144）：GPIO中断接口连接，水表叶轮每转动1圈触发1次中断，预设脉冲系数（如100脉冲=1m³），精准计量用水量；
  • 脉冲滤波电路：增加RC滤波+施密特触发器，消除叶轮抖动导致的误脉冲。
• 通信与交互模块：
  • NB-IoT模块（BC28）：USART串口连接，支持MQTT协议与水务平台通信，定时（每24小时）上传用水量，异常时立即上报；
  • LCD段码屏（低功耗）：I2C接口驱动，本地显示剩余水量、总用水量、故障状态；
  • 按键（2路）：GPIO口控制，支持本地查询水量、手动开/关阀（权限验证）。
• 阀控与报警模块：
  • 微型电磁阀（DC5V）：GPIO口经继电器驱动，接收单片机指令实现水路通断；
  • 蜂鸣器+LED：GPIO口控制，剩余水量＜5m³时黄灯闪烁预警，异常用水时红灯常亮+蜂鸣器报警。
• 电源模块：
  • 3.6V锂亚硫酰氯电池（ER14505）：低自放电特性，为系统供电；
  • 电源管理电路：LDO稳压（输出3.3V）+低功耗唤醒电路，单片机休眠时仅保留中断与计时功能，降低待机功耗。

硬件实现关键：① 霍尔传感器与水表叶轮精准对位，保证脉冲采集无漏计；② NB-IoT模块采用定时唤醒通信模式，其余时间休眠，降低功耗；③ 电磁阀选用低功耗常开端型号，断电时保持开阀状态，避免故障断水。

软件设计与实现

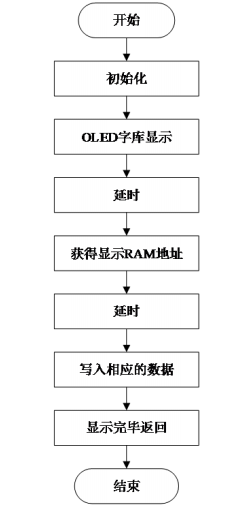

软件基于STM32CubeIDE开发，采用低功耗模块化编程，核心逻辑如下：

• 初始化模块：配置单片机进入低功耗模式（STOP模式），开启外部中断（霍尔传感器）、RTC定时器，设定参数（脉冲系数100脉冲/m³、预警水量5m³、漏水判定阈值0.01m³/h）；
• 水量计量模块：
  • 霍尔脉冲中断：每触发1次中断，累计脉冲数并换算为用水量，通过算法校准（补偿叶轮机械误差）；
  • 异常判定：连续1小时检测到小流量脉冲（＜0.01m³/h）判定为漏水，瞬时流量＞2m³/h判定为超流量，触发异常报警。
• 通信传输模块：
  • RTC定时唤醒：每日凌晨2点唤醒NB-IoT模块，上传总用水量、剩余水量、设备状态；
  • 异常主动上报：检测到漏水/超流量/低电量时，立即唤醒NB-IoT上传异常信息，同时触发本地报警。
• 阀控模块：
  • 剩余水量为0时，自动驱动电磁阀关阀；接收到平台开阀指令（缴费后），验证权限后开阀；
  • 异常用水时，可接收平台远程关阀指令，也可本地手动关阀（需输入密码）。
• 低功耗管理：无脉冲、无通信时，单片机进入STOP模式，仅中断与RTC工作，待机电流≤50μA。

调试阶段优化：① 脉冲计数加入防抖动算法，避免电磁干扰导致的误计量；② NB-IoT通信重试机制优化，提升弱信号环境下的上传成功率。

第四章 系统测试与总结展望

系统测试

选取水务管理场景开展全功能测试，核心结果如下：

• 计量精度：在1-10m³用水量范围内，计量误差≤±0.8%，符合国家水表计量标准；
• 通信功能：NB-IoT数据上传成功率≥99%，异常信息上报响应时间≤10秒；
• 异常检测：漏水（0.005m³/h）、超流量（2.5m³/h）检测准确率100%，阀控响应时间≤1秒；
• 功耗测试：待机功耗45μA，单次通信功耗≤1mWh，3.6V/2400mAh锂电池续航可达7年，优于设计目标。

误差分析：少量计量偏差源于水表叶轮机械磨损，可通过软件动态校准系数优化；NB-IoT在地下室等弱信号区域上传成功率略有下降，可增加信号增强天线。

总结与展望

综合来看，该系统基于STM32L431低功耗单片机实现了智能水表的精准计量、远程通信、异常监测、阀控管理核心功能，解决了传统水表抄表难、无异常监测的痛点。后续优化方向：① 增加LoRa通信模块，适配无NB-IoT信号的偏远区域；② 引入水质传感器，拓展水质监测功能；③ 对接水务云平台，实现用水量大数据分析与阶梯水价自动核算，进一步提升水务管理智能化水平。

总结

1. 本系统选用STM32L431低功耗单片机，通过霍尔传感器精准计量用水量，计量误差≤±0.8%，且待机功耗仅45μA，续航可达7年。
2. 系统整合NB-IoT远程通信、异常用水检测、阀控管理功能，实现水表数据自动上传、异常预警与远程管控。
3. 系统符合国家水表计量标准，适配水务智能化管理需求，后续可拓展通信方式、水质监测功能提升实用性。
