信号发生器设计，波形发生器设计，dsp控制，程序设计，硬件电路设计。 输出波形:正弦波，方波，三角波，锯齿波 输出频率:1hz～10khz可调 输出幅值:0～10v可调

最近在折腾信号发生器的设计，发现这玩意儿虽然原理不复杂，但真要自己动手实现还是挺多坑的。咱们今天就来唠唠怎么用DSP搞个四合一波形发生器，既能输出正弦波、方波这些基础波形，又能灵活调节频率和幅度。

信号发生器设计，波形发生器设计，dsp控制，程序设计，硬件电路设计。 输出波形:正弦波，方波，三角波，锯齿波 输出频率:1hz～10khz可调 输出幅值:0～10v可调

硬件部分的核心是DAC和运放这对老搭档。建议选个12位以上的DAC，比如AD9767，搭配个轨到轨运放做输出级。重点是这个幅度调节电路，用个精密电位器控制运放增益，同时注意电源电压要留够余量。这里有个实测可用的电路：

// 运放增益计算公式
float amplitude = (10.0 * pot_value) / 4095.0;  // pot_value是12位ADC采集值

DSP这边我用的是TI的TMS320F28335，时钟配置直接上200MHz。频率调节的核心在于定时器中断，这里有个设置技巧：

void InitEPwm()
{
    EPwm1Regs.TBPRD = SYSTEM_CLOCK / (2 * target_freq) - 1;  // 频率计算公式
    EPwm1Regs.TBPHS = 0;
    EPwm1Regs.TBCTL = TB_COUNT_UP | TB_ENABLE;
}

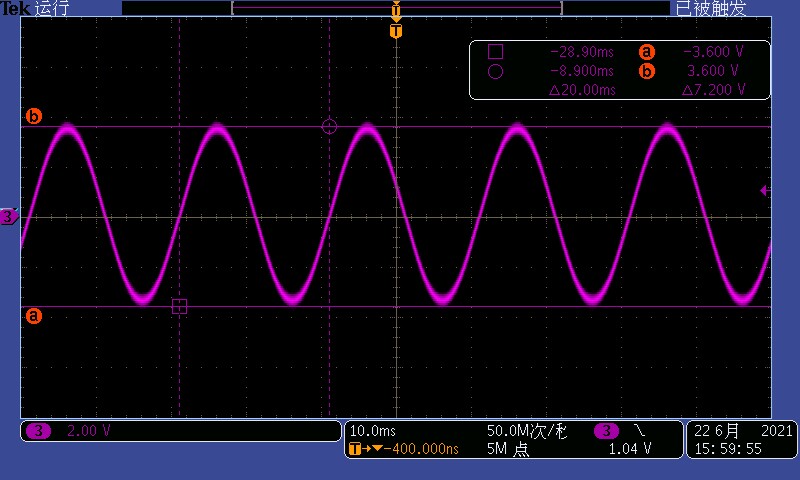

波形生成是重头戏。正弦波建议用查表法，实测比实时计算靠谱多了。建个1024点的正弦表，每次中断时指针跳转实现频率调节：

const uint16_t sine_table[1024] = {0x800,0x80d,...}; // 预先生成的正弦数据

void interrupt epwm_isr()
{
    static uint32_t phase_accumulator;
    phase_accumulator += freq_step;  // 频率步进值=表长*目标频率/采样率
    DAC_OUT(sine_table[(phase_accumulator >> 22) & 0x3FF]); // 取高10位
}

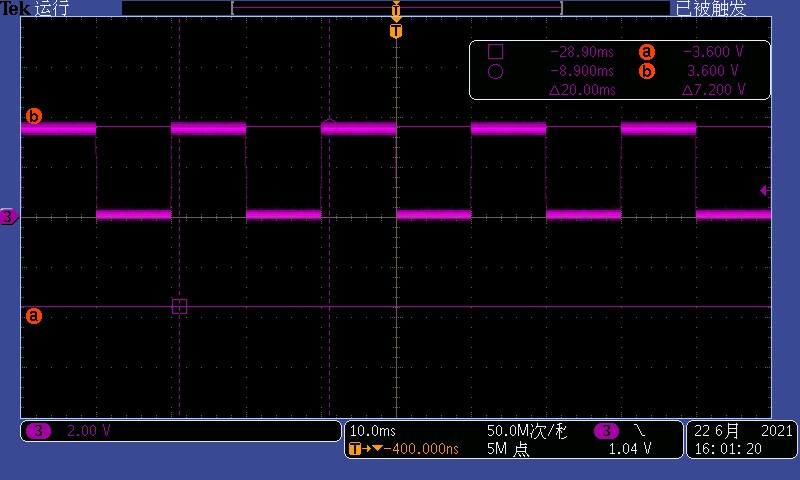

方波生成最简单，但占空比调节有门道。用比较器模式实现：

if(wave_mode == SQUARE){
    output = (phase_accumulator < duty_compare) ? HIGH_LEVEL : LOW_LEVEL;
}

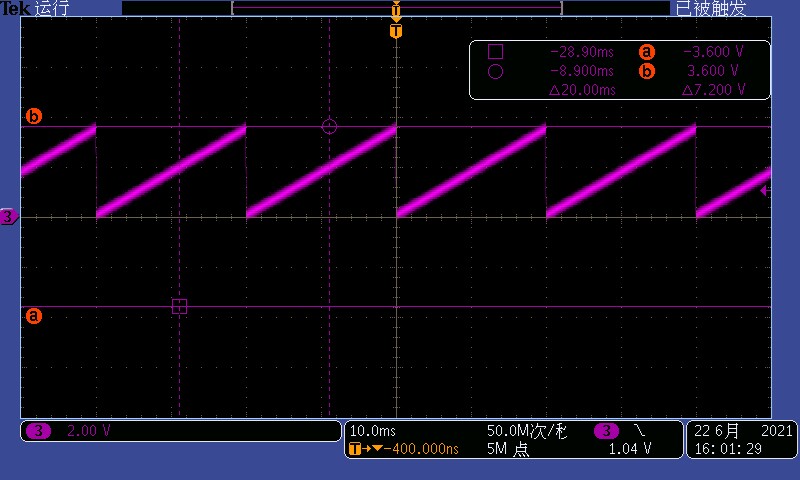

三角波和锯齿波其实是亲兄弟，区别就在有没有复位机制。用个累加器配合翻转逻辑：

// 三角波生成
static int16_t tri_value = 0;
static int8_t direction = 1;

tri_value += direction * step_size;
if(tri_value >= MAX_LEVEL || tri_value <= MIN_LEVEL) direction *= -1;

实际调试中发现几个坑：DAC的建立时间不够会导致高频波形畸变，这时得调低输出阻抗；方波上升沿有振铃，在运放输出端并个100pF电容立马见效。频率精度方面，建议用DDS思想做相位累加，实测1Hz步进没问题。

幅度调节有个骚操作：DAC输出固定0-5V，后级运放做成0-2倍放大。这样既能覆盖0-10V范围，又避免DAC直接输出高压的风险。对应的代码控制：

void SetAmplitude(float amp)
{
    if(amp > 10.0) amp = 10.0;
    DAC_SetVoltage(amp / 2.0);  // 后级放大2倍
    OPAMP_SetGain(2.0);
}

最后来个性能实测：10kHz方波上升时间<1μs，正弦波THD在1%以内，三角波线性度误差<0.5%。整套系统成本不到200块，比买成品发生器划算多了。下次打算加上LCD菜单和USB控制，有兴趣的可以一起折腾。
