labview涡轮增压器测试台源码 关于LabVIEW涡轮增压器测试台源码的问题。LabVIEW是一种图形化编程环境，用于开发和控制各种测试和测量系统。涡轮增压器是一种用于增加内燃机的进气量和压力的设备。 LabVIEW涡轮增压器测试台源码是指用LabVIEW编写的用于测试和监控涡轮增压器性能的程序代码。这些源码通常包含了数据采集、控制逻辑和结果分析等功能，以帮助工程师评估涡轮增压器的性能和稳定性。 涡轮增压器是内燃机中的一种关键部件，通过压缩进气空气来提高发动机的功率和效率。它由涡轮和压气机组成，涡轮由排气气流驱动，压气机则将空气压缩后送入发动机。涡轮增压器的性能测试对于确保发动机正常运行至关重要。 在涡轮增压器测试台的开发中，LabVIEW被广泛应用。LabVIEW提供了直观的图形化编程界面，使工程师能够轻松地创建测试程序。通过使用LabVIEW，工程师可以实时监测涡轮增压器的参数，如进气流量、压力和温度，并进行数据分析和报告生成。 涡轮增压器测试台的源码开发需要掌握LabVIEW的基本概念和编程技巧。LabVIEW使用数据流图的方式表示程序逻辑，其中节点代表各种功能和操作。工程师需要了解LabVIEW的数据采集、信号处理、控制和数据分析等模块，以及与硬件设备的交互方法。 此外，涡轮增压器测试台的开发还需要对涡轮增压器的工作原理和性能参数有一定的了解。涡轮增压器的性能评估包括压气机效率、涡轮效率、压比和增压压降等指标。工程师需要根据这些指标设计测试方案，并通过LabVIEW源码实现测试过程和数据分析。 总结起来，LabVIEW涡轮增压器测试台源码是用LabVIEW编写的用于测试和监控涡轮增压器性能的程序代码。涡轮增压器是一种用于提高内燃机功率和效率的设备。涡轮增压器测试台的开发需要掌握LabVIEW的基本概念和编程技巧，以及对涡轮增压器的工作原理和性能参数有一定的了解

测试涡轮增压器就像给发动机装了个"人工肺"，得实时监测它的呼吸频率、肺活量和抗压能力。在工业现场，LabVIEW的图形化编程优势让这个复杂过程变得像搭积木一样直观。

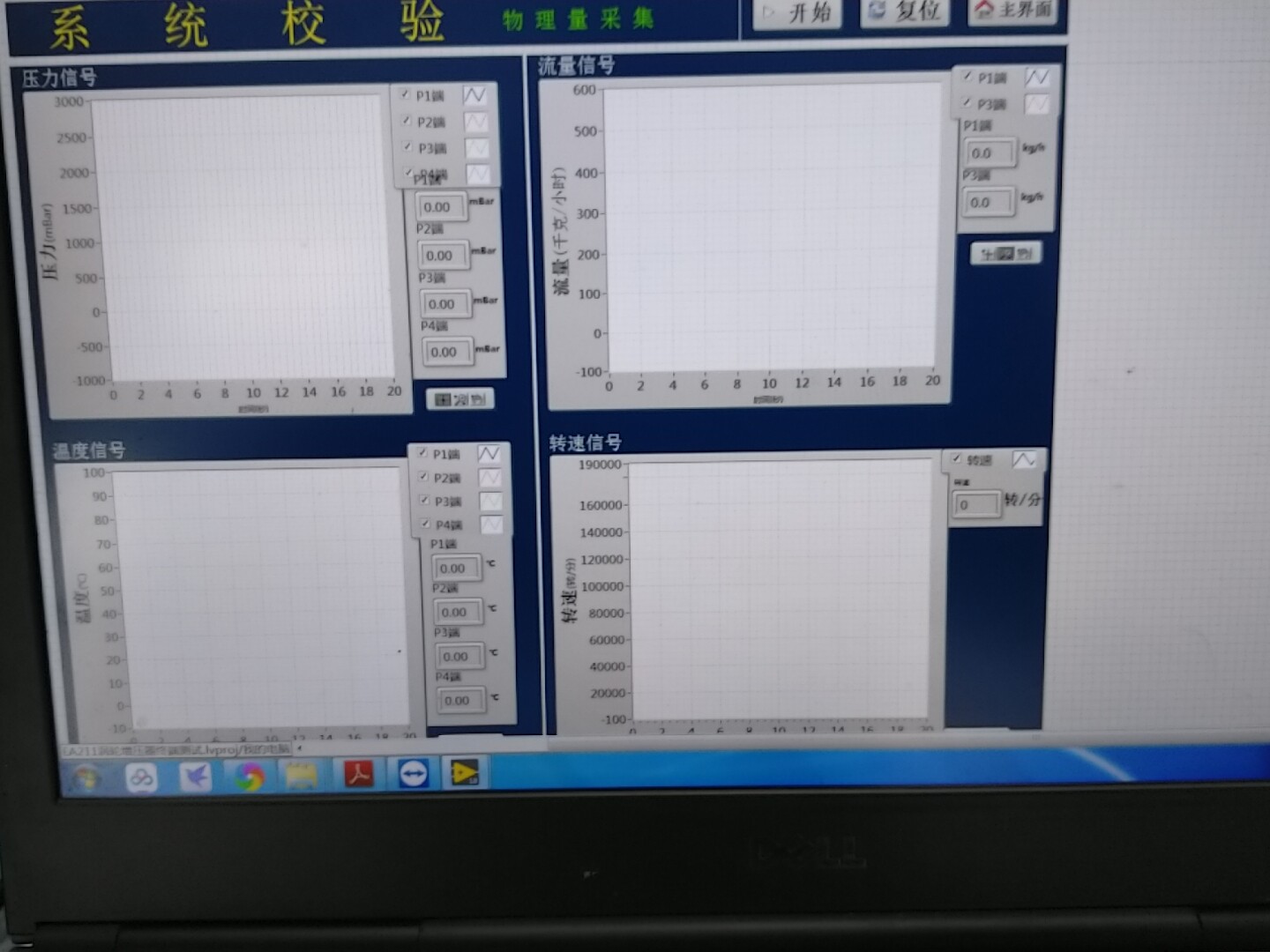

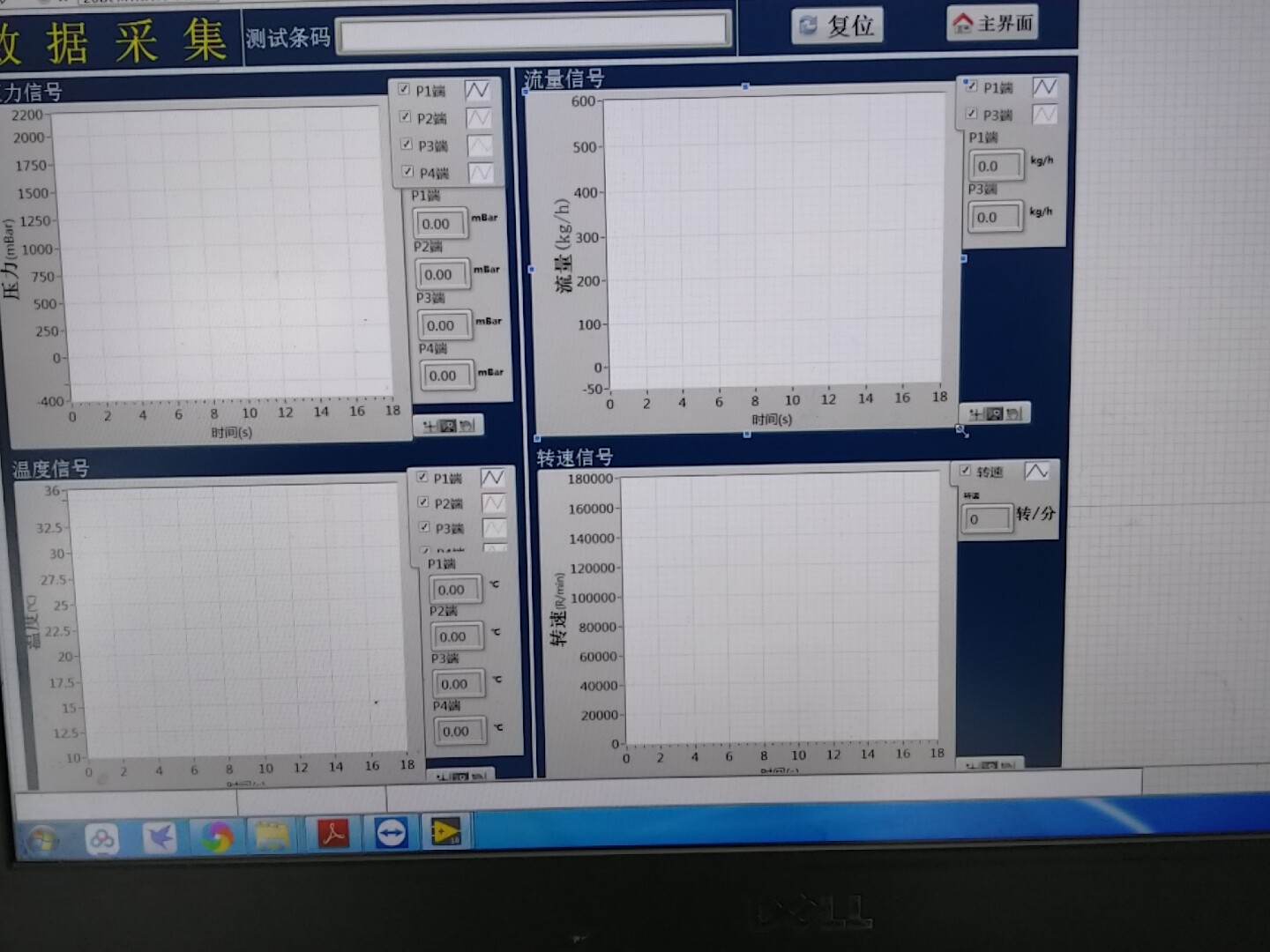

先看数据采集模块的典型代码结构。假设我们用NI的USB-6211采集卡，下面这段代码每秒读取一次进气压力传感器的电压信号：

DAQmx Create Channel (Voltage) →
DAQmx Timing (Sample Clock, 1Hz) →
DAQmx Start Task →
While Loop:
    DAQmx Read (1 Sample) →
    Pressure(psi) = Voltage * 25 →
    Waveform Chart Update

这个简单的数据流完成了从物理信号到工程单位的转换。注意这里的25是传感器灵敏度系数，实际项目中可能需要做温度补偿。遇到过现场温度波动导致零点漂移，后来在代码里加了二阶温度修正算法才解决。

控制逻辑部分最刺激的是涡轮超速保护。有次测试时突然断电导致电磁阀卡死，转速瞬间突破红线。现在代码里强制嵌入安全联锁：

While转速 < 150000 RPM:
    执行正常PID控制
Else:
    关闭燃料阀 →
    启动紧急制动 →
    触发声光报警 →
    写入故障日志

这里的PID参数整定是个技术活，不同型号涡轮的动态特性差异很大。记得用LabVIEW的自适应PID工具包，配合阶跃响应测试自动生成控制参数，比手动调参效率提升三倍不止。

数据分析模块的核心是涡轮效率计算。用公式节点处理热力学公式比图形编程更高效：

Formula Node:
    // 等熵效率计算
    η_is = (T2_isen - T1)/(T2_act - T1);
    // 压气机功
    W_c = Cp * (T2_act - T1) * mass_flow;

开发时踩过单位制不统一的坑，曾经把英制马力和瓦特混用导致计算结果偏差20%。现在所有物理量强制在程序初始化时转换为SI单位制，代码里加了个单位一致性检查的子VI。

labview涡轮增压器测试台源码 关于LabVIEW涡轮增压器测试台源码的问题。LabVIEW是一种图形化编程环境，用于开发和控制各种测试和测量系统。涡轮增压器是一种用于增加内燃机的进气量和压力的设备。 LabVIEW涡轮增压器测试台源码是指用LabVIEW编写的用于测试和监控涡轮增压器性能的程序代码。这些源码通常包含了数据采集、控制逻辑和结果分析等功能，以帮助工程师评估涡轮增压器的性能和稳定性。 涡轮增压器是内燃机中的一种关键部件，通过压缩进气空气来提高发动机的功率和效率。它由涡轮和压气机组成，涡轮由排气气流驱动，压气机则将空气压缩后送入发动机。涡轮增压器的性能测试对于确保发动机正常运行至关重要。 在涡轮增压器测试台的开发中，LabVIEW被广泛应用。LabVIEW提供了直观的图形化编程界面，使工程师能够轻松地创建测试程序。通过使用LabVIEW，工程师可以实时监测涡轮增压器的参数，如进气流量、压力和温度，并进行数据分析和报告生成。 涡轮增压器测试台的源码开发需要掌握LabVIEW的基本概念和编程技巧。LabVIEW使用数据流图的方式表示程序逻辑，其中节点代表各种功能和操作。工程师需要了解LabVIEW的数据采集、信号处理、控制和数据分析等模块，以及与硬件设备的交互方法。 此外，涡轮增压器测试台的开发还需要对涡轮增压器的工作原理和性能参数有一定的了解。涡轮增压器的性能评估包括压气机效率、涡轮效率、压比和增压压降等指标。工程师需要根据这些指标设计测试方案，并通过LabVIEW源码实现测试过程和数据分析。 总结起来，LabVIEW涡轮增压器测试台源码是用LabVIEW编写的用于测试和监控涡轮增压器性能的程序代码。涡轮增压器是一种用于提高内燃机功率和效率的设备。涡轮增压器测试台的开发需要掌握LabVIEW的基本概念和编程技巧，以及对涡轮增压器的工作原理和性能参数有一定的了解

硬件交互方面，和ABB机械臂的Modbus通讯遇到过字节序问题。LabVIEW的VISA库虽然强大，但设备握手协议得自己抠细节。后来做了个通用协议解析模板，支持自动识别大端/小端模式，复用在不同设备上省了不少时间。

测试报告生成用Word报表工具包时，发现多线程写入会导致文档损坏。解决方案是用队列结构串行化写操作，配合模板文档的书签定位技术，现在自动生成30页的PDF测试报告只需8秒。

真正要玩转这套系统，得既懂涡轮的喘振曲线特性，又会用LabVIEW的并行处理架构。建议新手先用生产者-消费者模式搭建程序框架，数据采集、控制运算、日志记录各自独立循环，通过队列通信，这样后期扩展传感器或算法模块不会牵一发而动全身。

最后提醒：现场环境电磁干扰凶猛，信号接地方式直接影响数据质量。有次因为传感器共地导致信号跳动，在代码里加移动平均滤波才救场。硬件功底和编程能力，在工业自动化领域永远是两条腿走路。
