搞电解水制氢的工程师们最近应该都发现了，PEM电解槽三维仿真简直是黑科技。这玩意儿能把电化学反应、气泡运动、液态水渗透这些现象揉在一起算，今天咱们就来扒一扒怎么用COMSOL玩转这个高端局。

先看这个质子交换膜的多孔介质设定。COMSOL里处理多孔介质流动有个骚操作：直接在材料属性里勾选Brinkman方程。不过老司机们都知道，实际得手动改达西定律的参数。比如这段代码就藏着传质的关键：

% 多孔介质参数设定
kappa = 1e-12;  // 渗透率[m^2]
mu = 0.001;     // 动力粘度[Pa·s]
dpdx = -mu/kappa * u;  // 达西定律压力梯度

这里用达西速度u反推压力梯度，比直接调用内置模块更灵活。特别是当多孔层厚度变化时，这种写法能自动适应空间坐标变化，亲测有效。

电化学反应部分必须祭出Butler-Volmer方程。不过COMSOL的Electrolysis模块默认方程可能和实际工况不匹配，自己写自定义PDE才是王道：

// 析氢反应速率
j_H2 = j0_H2 * (exp(alpha*F*eta/(R*T)) - exp(-(1-alpha)*F*eta/(R*T)));
// 析氧反应同理
source_term = j_H2 / (n*F);  // 物质源项

注意这里的交换电流密度j0_H2要随温度动态变化，千万别直接当常数用。有个坑是电极表面过电势eta的计算需要与电解质电势耦合，新手常在这里翻车。

两相流处理最考验机器性能。建议先用Level Set方法算稳态，再用相场法追气泡运动。COMSOL的数学模块里这么玩：

// 相场方程控制变量
phi = 0.5*(1 + tanh(r/(sqrt(2)*epsilon)));  // 界面函数
gamma = 3*sqrt(2)*sigma*epsilon/(4*delta);  // 表面张力系数

重点在于界面厚度epsilon的取值，太大会模糊相界面，太小直接算崩。经验值是取网格尺寸的1/5到1/10，具体得边算边调。

当把这些物理场耦合起来后，神奇的事情发生了——电流密度分布开始影响气泡运动，气泡反过来又改变局部导电率。这种非线性耦合必须开全耦合求解器，建议先用辅助扫描找初始值。比如氢气泡聚集区域会出现明显的电流密度凹陷：

PEM电解槽制氢仿真 PEM电解槽三维两相流模拟，包括电化学，两相流传质，析氢析氧，化学反应热等多物理场耦合，软件comsol，可分析多孔介质传质，析氢析氧过程对电解槽电流密度分布，氢气体积分布，氧气体积分数，液态水体积分数的影响。

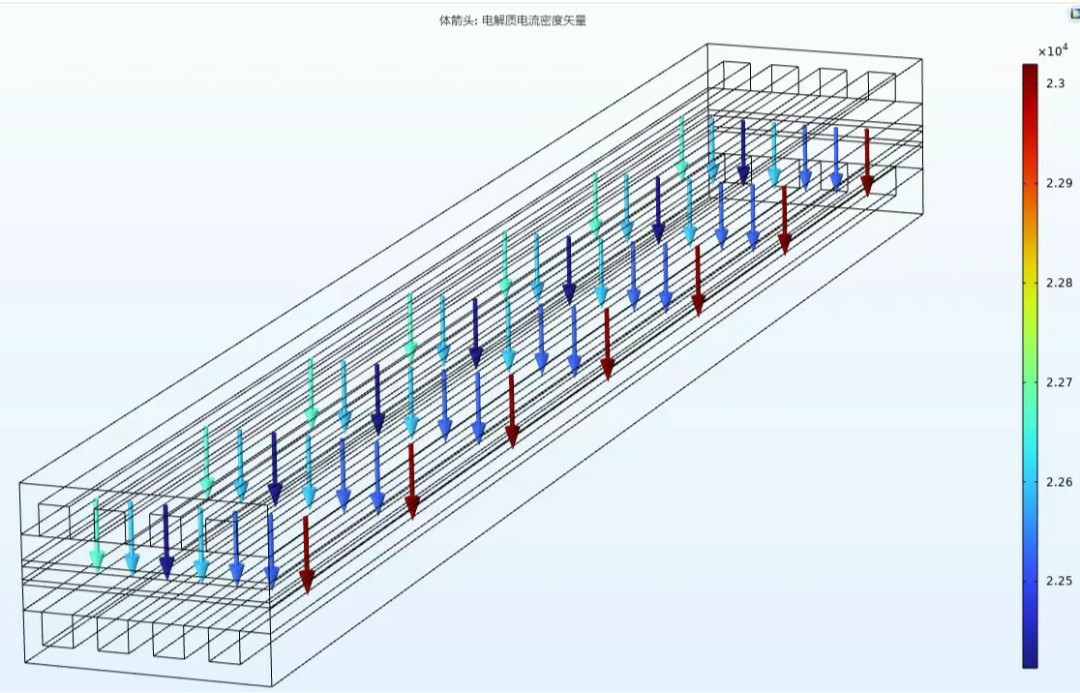

![电流密度云图]（此处应有动态云图）

（想象一下红色区域电流被气泡阻断，蓝色区域正常工作的场景）

最后说说化学反应热的处理。别以为电化学反应热只是简单Q=I²R，实际得考虑熵变：

Q_reaction = j*(deltaH/(n*F) - V_rev);  // 真·反应热公式

这个deltaH要用温度相关的多项式函数表达，直接从材料数据库调氢氧反应的焓变数据才是正确姿势。

整套模型跑起来后，能清晰看到氢气泡从阴极窜出，氧气泡在阳极翻滚，液态水在多孔层里玩渗透。更绝的是温度场会自发形成热点区域——这些现象用传统实验手段根本观测不到。

不过要提醒各位，这种级别的仿真没64G内存就别想玩了。上次用工作站跑三维模型，眼睁睁看着进度条走了8小时，结果因为氧气体积分数超过0.7直接发散...所以新手建议从二维轴对称模型开始练手，等摸清参数敏感度再上真家伙。
