Sobel 算子的核心原理与实现

Sobel 算子通过两个 3×3 卷积核(Gx 和 Gy)分别计算图像水平和垂直方向的梯度,利用灰度变化率检测边缘。梯度幅值公式为:

G=Gx2+Gy2 G = \sqrt{G_x^2 + G_y^2} G=Gx2+Gy2

近似计算可简化为:

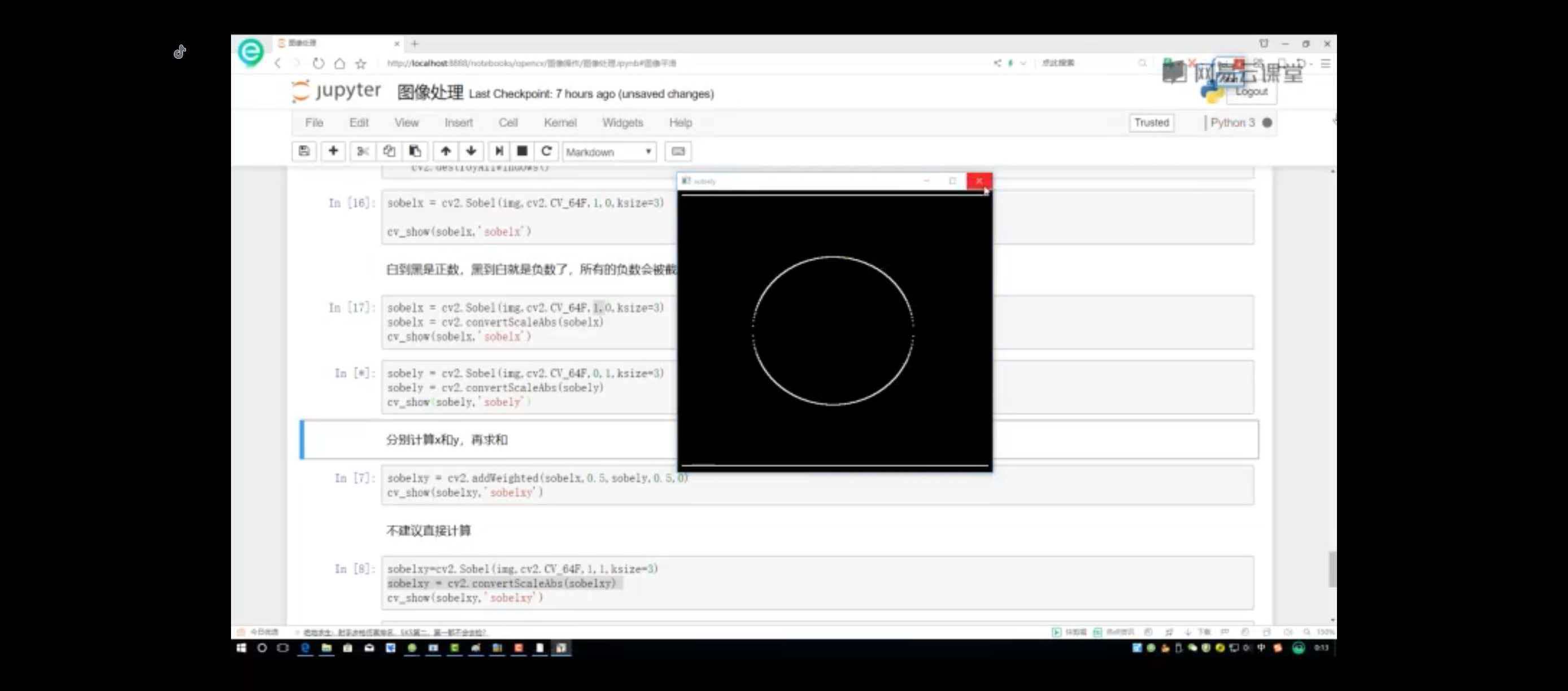

G≈∣Gx∣+∣Gy∣ G \approx |G_x| + |G_y| GGx+Gy在这里插入图片描述在这里插入图片描述

Python+OpenCV 代码实现

以下代码演示 Sobel 边缘检测的完整流程,包含图像读取、梯度计算、阈值处理和结果可视化:

import cv2
import numpy as np

# 读取图像并转为灰度图
image = cv2.imread('input.jpg', cv2.IMREAD_GRAYSCALE)

# Sobel 卷积核计算梯度
sobel_x = cv2.Sobel(image, cv2.CV_64F, 1, 0, ksize=3)  # 水平梯度
sobel_y = cv2.Sobel(image, cv2.CV_64F, 0, 1, ksize=3)  # 垂直梯度

# 计算梯度幅值
gradient_magnitude = np.sqrt(sobel_x**2 + sobel_y**2)
gradient_magnitude = np.uint8(255 * gradient_magnitude / gradient_magnitude.max())

# 二值化处理(阈值可调)
_, edge_map = cv2.threshold(gradient_magnitude, 50, 255, cv2.THRESH_BINARY)

# 显示结果
cv2.imshow('Original', image)
cv2.imshow('Sobel Edge', edge_map)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键参数说明

  • ksize=3:指定 3×3 卷积核,这是经典 Sobel 核大小
  • cv2.CV_64F:输出图像深度,避免负梯度值截断
  • 阈值 50:可根据实际图像调整(范围 0-255)在这里插入图片描述

优化建议

  1. 高斯预处理:对噪声较多的图像,可先使用高斯滤波
    blurred = cv2.GaussianBlur(image, (5,5), 0)

  2. 方向计算:需要边缘方向时可增加
    gradient_direction = np.arctan2(sobel_y, sobel_x)

  3. Scharr 算子:改进版 Sobel,对斜边响应更好
    scharr_x = cv2.Scharr(image, cv2.CV_64F, 1, 0)


典型输出效果

  • 原始图像:显示输入灰度图
  • Sobel Edge:二值化边缘图,白色为检测到的边缘
  • 调整阈值可控制边缘密度,较低阈值保留更多细节

图像梯度的基本定义

对于离散的灰度图像 ( I(x,y) ),梯度向量由水平和垂直方向的差分近似导数构成:
[
\nabla I = \left( \frac{\partial I}{\partial x},\ \frac{\partial I}{\partial y} \right) \approx (G_x, G_y)
]

  • ( G_x ):水平梯度(检测垂直边缘)
  • ( G_y ):垂直梯度(检测水平边缘)

常见梯度算子

简单差分

  • 水平差分:( G_x = I(x+1,y) - I(x,y) )
  • 垂直差分:( G_y = I(x,y+1) - I(x,y) )
  • 缺点:对噪声极度敏感。

Roberts 算子
2×2 卷积核:
[
G_x = \begin{bmatrix} 1 & 0 \ 0 & -1 \end{bmatrix}, \quad
G_y = \begin{bmatrix} 0 & 1 \ -1 & 0 \end{bmatrix}
]

  • 特点:计算快,但抗噪性差,边缘较细。

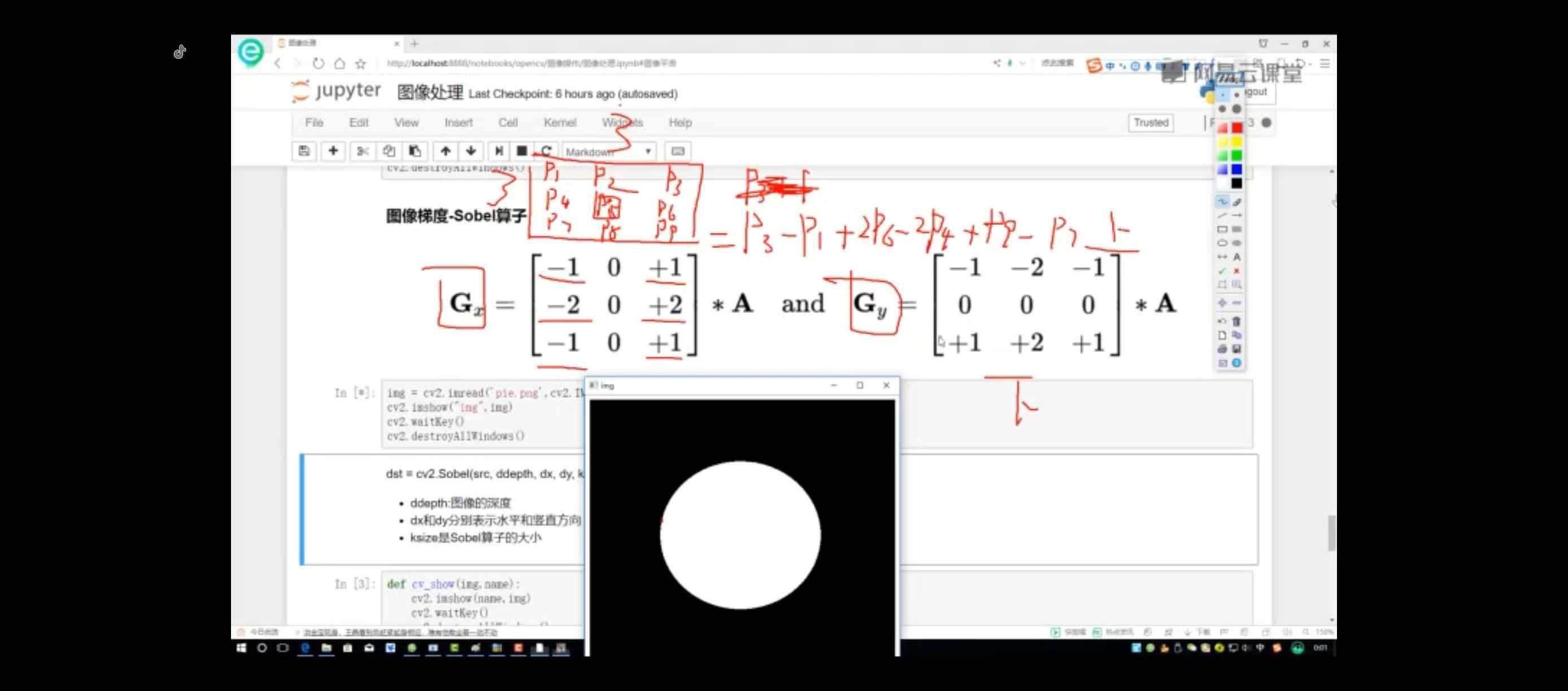

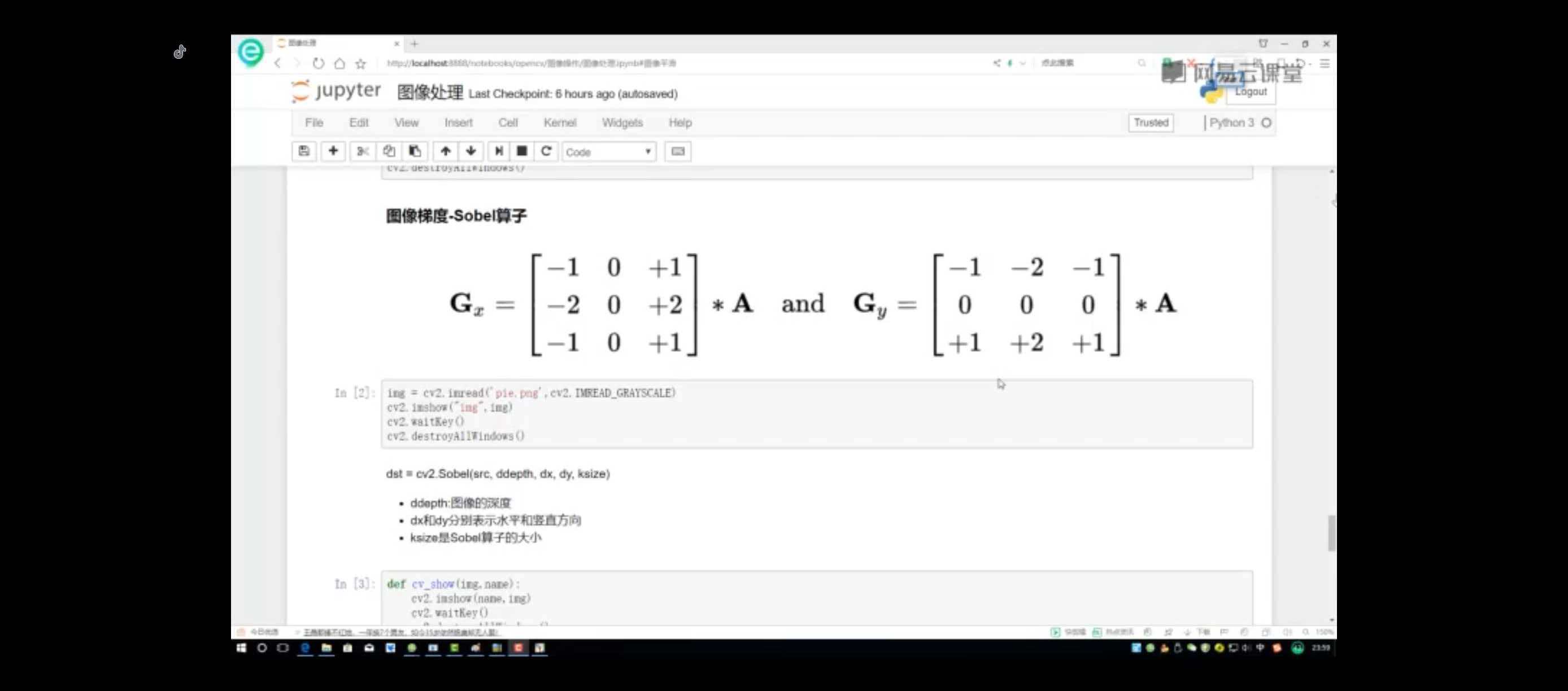

Sobel 算子
3×3 加权卷积核(自带平滑):
[
G_x = \begin{bmatrix} -1 & 0 & 1 \ -2 & 0 & 2 \ -1 & 0 & 1 \end{bmatrix}, \quad
G_y = \begin{bmatrix} -1 & -2 & -1 \ 0 & 0 & 0 \ 1 & 2 & 1 \end{bmatrix}
]

  • 优势:平衡抗噪性和边缘检测效果,最常用。 在这里插入图片描述

Prewitt 算子
3×3 非加权卷积核:
[
G_x = \begin{bmatrix} -1 & 0 & 1 \ -1 & 0 & 1 \ -1 & 0 & 1 \end{bmatrix}, \quad
G_y = \begin{bmatrix} -1 & -1 & -1 \ 0 & 0 & 0 \ 1 & 1 & 1 \end{bmatrix}
]

  • 特点:抗噪性略弱于 Sobel。

Scharr 算子
优化后的 3×3 核(更高精度):
[
G_x = \begin{bmatrix} -3 & 0 & 3 \ -10 & 0 & 10 \ -3 & 0 & 3 \end{bmatrix}
]

  • 适用场景:需要更高梯度精度的任务。

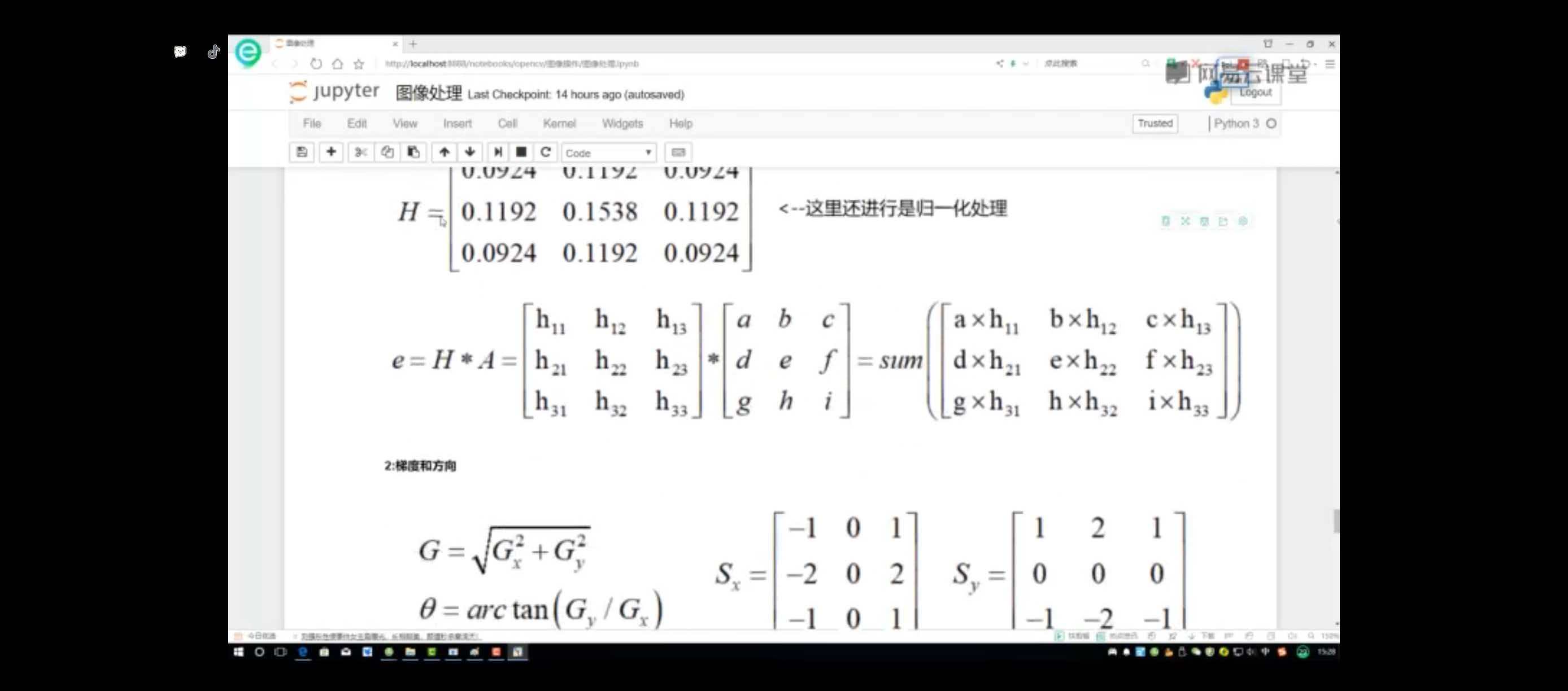

梯度幅值与方向计算 在这里插入图片描述

幅值(边缘强度)
精确计算:
[
G = \sqrt{G_x^2 + G_y^2}
]
工程近似(快速计算):
[
G \approx |G_x| + |G_y|
]

方向(边缘角度)
[
\theta = \arctan\left(\frac{G_y}{G_x}\right)
]

  • ( 0° ):垂直边缘(左右变化)
  • ( 90° ):水平边缘(上下变化)

完整计算流程

  1. 灰度化:将彩色图像转换为单通道灰度图像。
  2. 高斯模糊:使用高斯滤波降噪(标准差通常设为 1-2)。
  3. 卷积计算:分别用 ( G_x ) 和 ( G_y ) 核卷积图像,得到梯度分量。
  4. 幅值计算:通过公式生成梯度幅值图。
  5. 后处理:应用阈值或非极大值抑制(NMS)提取清晰边缘。

算子对比

  • 差分:简单但噪声敏感。
  • Roberts:速度快,抗噪差。
  • Prewitt:基础抗噪,效果一般。
  • Sobel:综合性能最优,推荐默认使用。
  • Scharr:高精度场景适用。

Sobel 计算示例

假设局部图像块为:
[
\begin{bmatrix} 50 & 100 & 150 \ 50 & 100 & 150 \ 50 & 100 & 150 \end{bmatrix}
]

  • 水平梯度 ( G_x ):
    ( (-1 \times 50) + (0 \times 100) + (1 \times 150) = 100 )(中心行计算结果)
  • 垂直梯度 ( G_y ):
    ( (-1 \times 50) + (-2 \times 100) + (-1 \times 150) + (1 \times 50) + (2 \times 100) + (1 \times 150) = 0 )
  • 幅值:( \sqrt{100^2 + 0^2} = 100 )
  • 方向:( \arctan(0/100) = 0° )(垂直边缘)

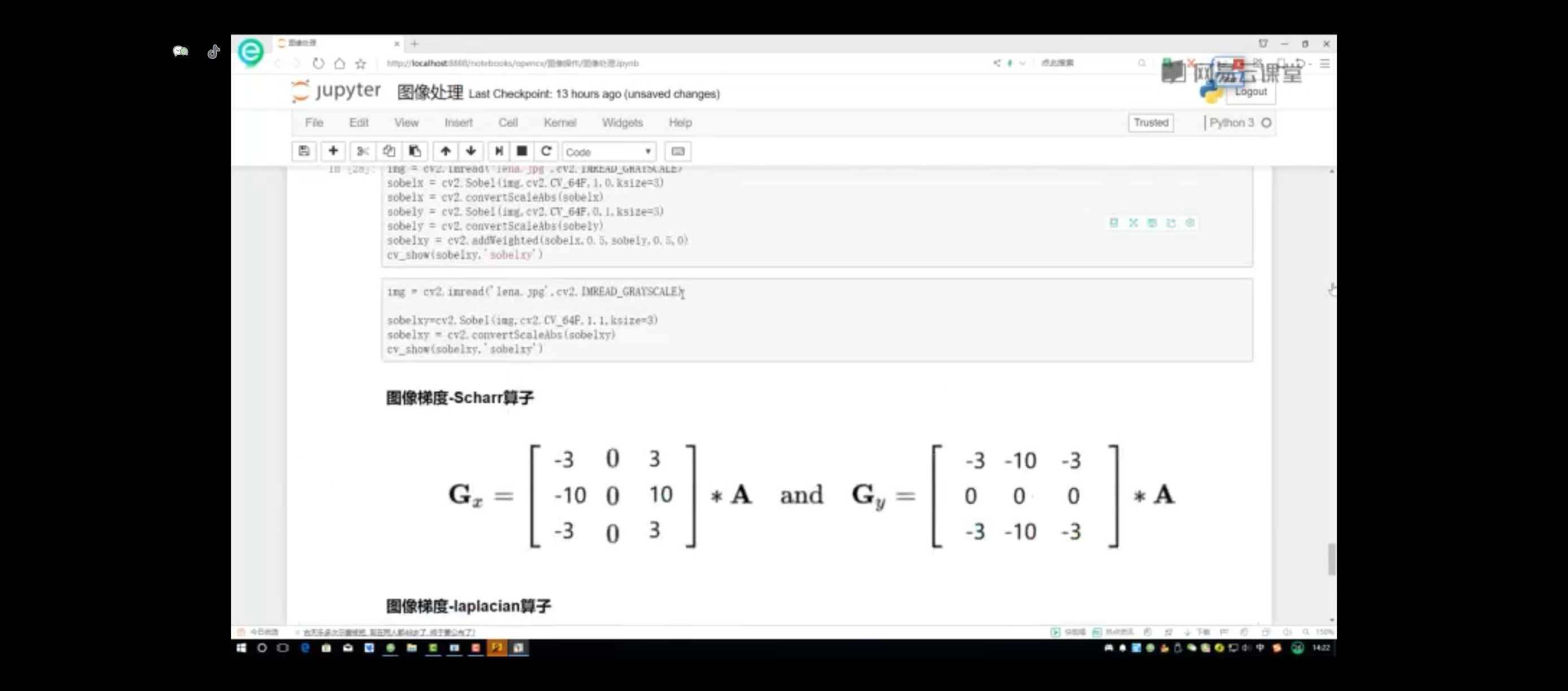

  • Scharr 算子与 Laplacian 算子对比

Scharr 算子
作为一阶梯度算子,Scharr 算子在边缘检测中比 Sobel 算子更精确。其卷积核设计如下:

  • 垂直边缘检测核(Scharr x)
    \begin{bmatrix}
    -3 & 0 & 3 \
    -10 & 0 & 10 \
    -3 & 0 & 3
    \end{bmatrix}
  • 水平边缘检测核(Scharr y)
    \begin{bmatrix}
    -3 & -10 & -3 \
    0 & 0 & 0 \
    3 & 10 & 3
    \end{bmatrix}

特点

  • 权重分配更大,对弱边缘响应更灵敏
  • 梯度方向计算精度优于 Sobel
  • 计算效率与 Sobel 相当
  • OpenCV 实现:cv2.Scharr()

适用场景
需要比 Sobel 更高精度的边缘检测任务。


Laplacian 算子
作为二阶微分算子,Laplacian 直接检测灰度突变,无需区分方向。常用卷积核包括:

  • 标准 3×3 核
    \begin{bmatrix}
    0 & 1 & 0 \
    1 & -4 & 1 \
    0 & 1 & 0
    \end{bmatrix}
  • 增强版(更锐利)
    \begin{bmatrix}
    1 & 1 & 1 \
    1 & -8 & 1 \
    1 & 1 & 1
    \end{bmatrix}

特点

  • 单一核结构,全方向响应
  • 对噪声极度敏感,需配合高斯滤波预处理
  • 适用于边缘增强、角点检测及图像锐化

适用场景
全局突变点检测或图像锐化,需注意噪声抑制。


核心差异总结

特性 Scharr Laplacian
阶数 一阶 二阶
方向性 分方向(x/y) 全方向
噪声敏感度 中等 极高
典型用途 常规边缘检测 锐化、突变点检测

OpenCV 代码示例

以下代码同时演示 Scharr 和 Laplacian 的效果:

import cv2
import numpy as np

# 读取图像并转为灰度
image = cv2.imread('input.jpg', cv2.IMREAD_GRAYSCALE)

# Scharr 算子
scharr_x = cv2.Scharr(image, cv2.CV_64F, 1, 0)
scharr_y = cv2.Scharr(image, cv2.CV_64F, 0, 1)
scharr = cv2.magnitude(scharr_x, scharr_y)

# Laplacian 算子(先高斯模糊)
blurred = cv2.GaussianBlur(image, (3, 3), 0)
laplacian = cv2.Laplacian(blurred, cv2.CV_64F)

# 显示结果
cv2.imshow('Scharr', scharr.astype(np.uint8))
cv2.imshow('Laplacian', laplacian.astype(np.uint8))
cv2.waitKey(0)

输出说明

  • Scharr 结果呈现方向性边缘细节
  • Laplacian 结果突出全局突变点(如锐化效果)
  • 边缘检测核心总结

常用边缘检测算子

Sobel算子
一阶微分算子,分x、y方向计算梯度。采用加权平滑(权重为[1,2,1]),抗噪性能较好。适用于大多数常规边缘检测场景。
公式:
Gx=[−101−202−101],Gy=[−1−2−1000121] G_x = \begin{bmatrix} -1 & 0 & 1 \\ -2 & 0 & 2 \\ -1 & 0 & 1 \end{bmatrix}, \quad G_y = \begin{bmatrix} -1 & -2 & -1 \\ 0 & 0 & 0 \\ 1 & 2 & 1 \end{bmatrix} Gx= 121000121 ,Gy= 101202101

Scharr算子
Sobel的改进版,增大权重(如[3,10,3]),对弱边缘更敏感,精度更高。适用于需要精细边缘的场景。
公式:
Gx=[−303−10010−303],Gy=[−3−10−30003103] G_x = \begin{bmatrix} -3 & 0 & 3 \\ -10 & 0 & 10 \\ -3 & 0 & 3 \end{bmatrix}, \quad G_y = \begin{bmatrix} -3 & -10 & -3 \\ 0 & 0 & 0 \\ 3 & 10 & 3 \end{bmatrix} Gx= 31030003103 ,Gy= 30310010303

Roberts算子
2×2交叉差分,计算简单速度快,但抗噪性差。适用于低噪声、高对比度图像。
公式:
Gx=[100−1],Gy=[01−10] G_x = \begin{bmatrix} 1 & 0 \\ 0 & -1 \end{bmatrix}, \quad G_y = \begin{bmatrix} 0 & 1 \\ -1 & 0 \end{bmatrix} Gx=[1001],Gy=[0110]

Prewitt算子
一阶微分,采用简单平均(权重为[1,1,1]),抗噪性弱于Sobel。
公式:
Gx=[−101−101−101],Gy=[−1−1−1000111] G_x = \begin{bmatrix} -1 & 0 & 1 \\ -1 & 0 & 1 \\ -1 & 0 & 1 \end{bmatrix}, \quad G_y = \begin{bmatrix} -1 & -1 & -1 \\ 0 & 0 & 0 \\ 1 & 1 & 1 \end{bmatrix} Gx= 111000111 ,Gy= 101101101

Laplacian算子
二阶微分,通过检测灰度变化的拐点(过零点)定位边缘。对噪声极度敏感,需先进行高斯滤波。适用于锐化和突变检测。
公式示例:
∇2f=[0101−41010] \nabla^2 f = \begin{bmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{bmatrix} 2f= 010141010

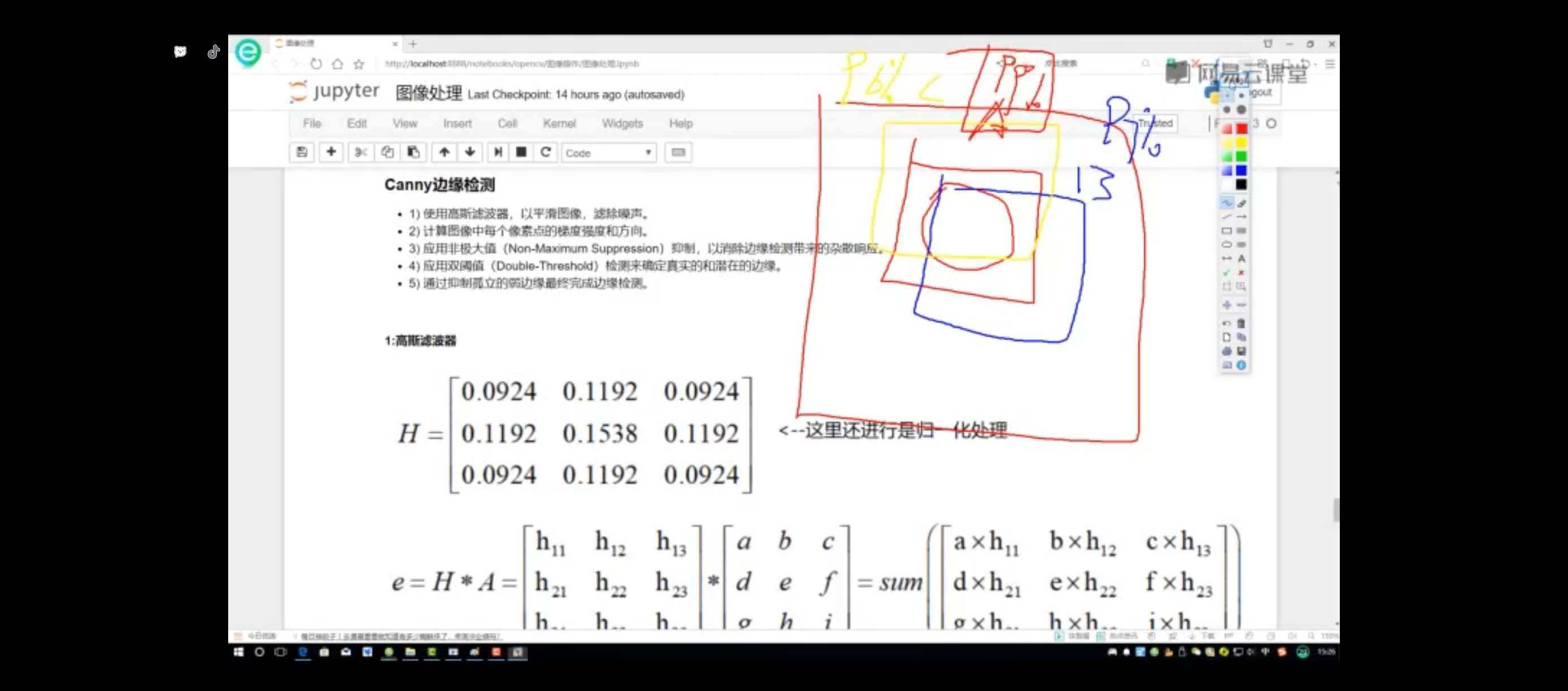

Canny边缘检测 在这里插入图片描述

工程标准算法,包含以下步骤:

  1. 高斯滤波去噪
  2. Sobel计算梯度幅值和方向
  3. 非极大值抑制(细化边缘)
  4. 双阈值筛选(高阈值保留强边缘,低阈值连接弱边缘)
    优点:边缘单像素宽、连续、抗噪与精度平衡最佳。
一阶与二阶算子对比
  • 一阶算子(Sobel/Scharr/Prewitt/Roberts)
    检测灰度变化的斜坡,输出边缘较粗,抗噪性较好。
  • 二阶算子(Laplacian)
    检测变化的拐点(过零点),边缘更细,但对噪声敏感。
算子选择指南
  • 抗噪优先、常规场景 → Sobel
  • 弱边缘检测、高精度 → Scharr
  • 低噪声、实时性要求高 → Roberts
  • 工业级标准边缘 → Canny
  • 突变点检测/锐化 → Laplacian
代码示例(Python/OpenCV)
import cv2
import numpy as np

# Sobel算子
img = cv2.imread('image.jpg', 0)
sobel_x = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)
sobel_y = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)

# Canny边缘检测
canny = cv2.Canny(img, threshold1=50, threshold2=150)

```### 图像金字塔的定义与结构
图像金字塔由同一图像的不同分辨率版本按层级堆叠而成,形成金字塔结构。底层为原始高分辨率图像,上层为逐步缩小的低分辨率版本,相邻层级尺寸通常相差1/2。主要分为两类:
- **高斯金字塔**:通过下采样缩小图像,用于降分辨率、去噪和多尺度检测。
- **拉普拉斯金字塔**:通过上采样和残差计算,用于图像重建、融合和放大。

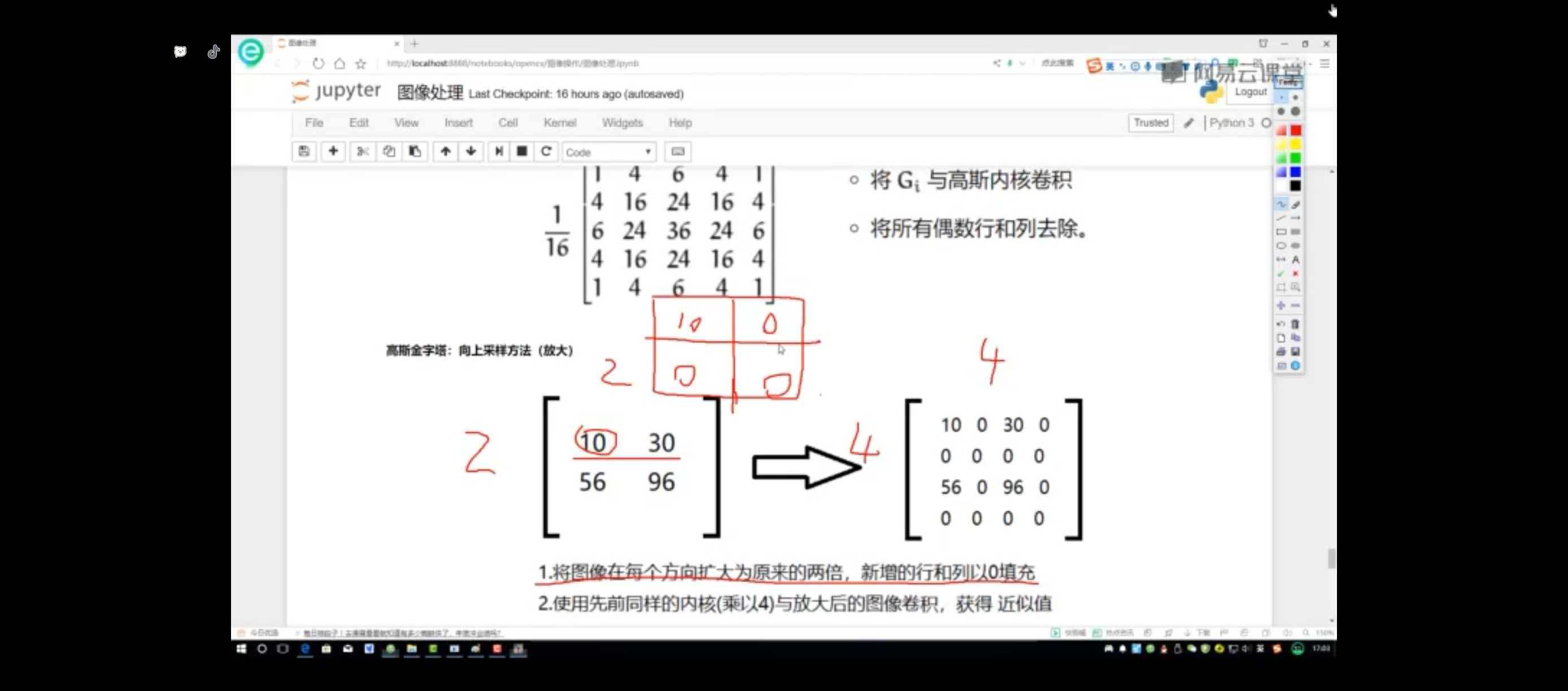

### 高斯金字塔  ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/fb3f977cdade4bfe8d404087cae318a0.jpeg#pic_center)

高斯金字塔通过高斯模糊和下采样逐步缩小图像生成。

**构建过程**
对当前层级图像进行高斯滤波(平滑去噪),去除偶数行和偶数列(或直接缩小宽高至1/2),得到上一层级图像。重复此过程生成多层金字塔。公式表示为:
\[ G_{i+1} = \text{Down}(G_i) \]

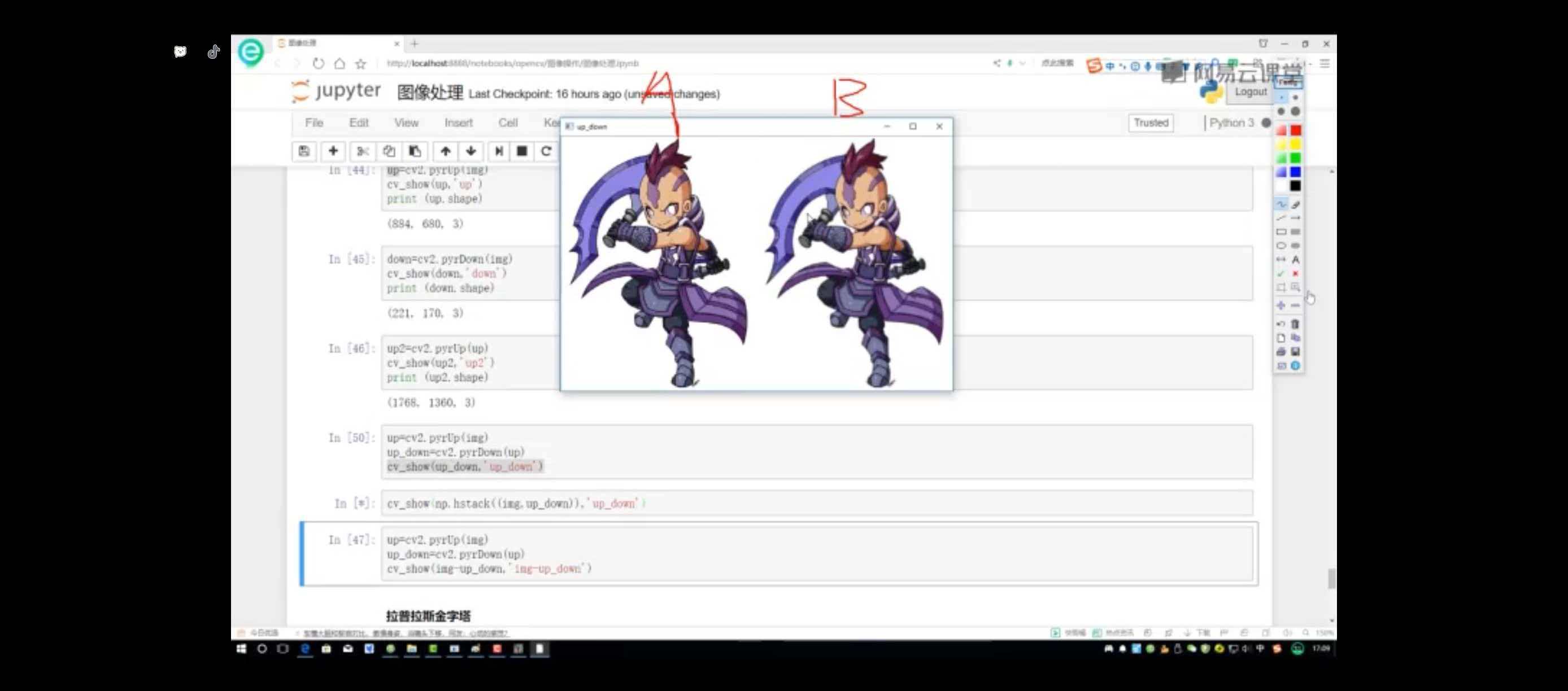

### 拉普拉斯金字塔  ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/5495de3cbfe749a6adff7a2ae729faad.jpeg#pic_center)

拉普拉斯金字塔存储高斯金字塔相邻层级间的残差信息,用于图像重建。

**构建过程**
对高斯金字塔第\(i+1\)层进行上采样(放大2倍并插入零值,再高斯模糊),用原始第\(i\)层减去上采样结果,得到拉普拉斯金字塔第\(i\)层:
\[ L_i = G_i - \text{Up}(G_{i+1}) \]

### 上采样与下采样
- **下采样**:高斯模糊后删除行列,尺寸减半。
- **上采样**:插入零值行列并高斯模糊,尺寸加倍。

### 核心功能
- **高斯金字塔**:多尺度分析和搜索。
- **拉普拉斯金字塔**:图像放大与融合。
核心操作依赖高斯滤波和1/2比例缩放。
### 轮廓检测的定义与核心概念
轮廓指图像中具有相同颜色或灰度的连续像素点组成的边界曲线,本质是物体的边缘。轮廓检测旨在从二值图像中提取这些边界信息,常用于目标识别、形状分析和位置定位。

---

### 常用轮廓检测方法
**基于边缘检测的提取**
- 流程:灰度化 → 去噪 → 边缘检测(如Sobel、Canny)→ 二值化 → 连接边缘点形成轮廓。
- 缺点:边缘断裂可能导致轮廓不连续,需后处理修复。

**Suzuki算法(OpenCV标准方法)**
- 核心:通过扫描二值图像(黑白),按顺序跟踪边界点,区分外轮廓与内孔轮廓(层级结构)。
- 实现:`cv2.findContours`函数默认采用此算法,支持处理嵌套轮廓(如带孔洞的物体)。  ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/cd2dcf76c8184387bf4286ade62e5cf8.jpeg#pic_center)


---

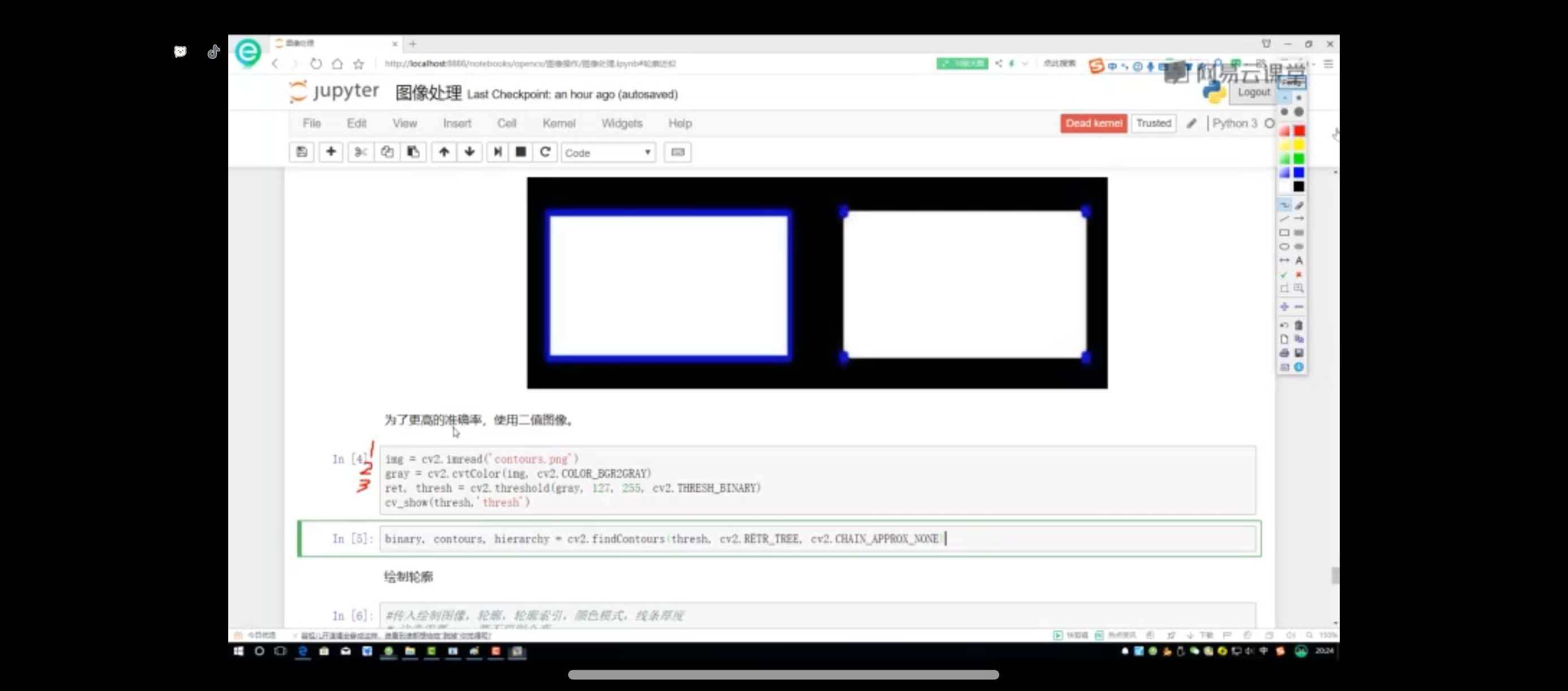

### OpenCV 实用流程
1. **预处理**
   彩色图转灰度图:`cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)`
   二值化:`cv2.threshold()` 或边缘检测(如Canny)。

2. **轮廓提取**
   ```python
   contours, hierarchy = cv2.findContours(binary_img, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
  • 参数:RETR_TREE获取层级关系,CHAIN_APPROX_SIMPLE压缩冗余点。

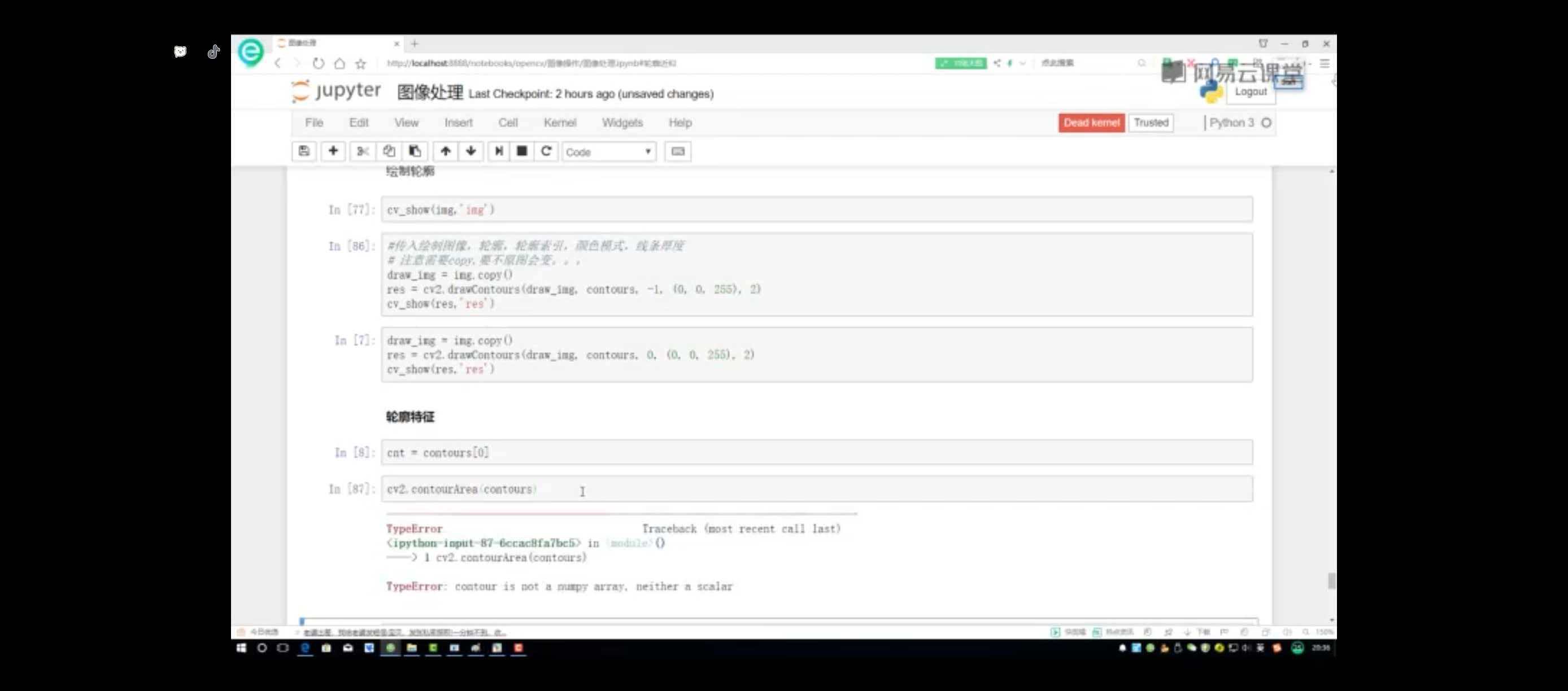

  1. 轮廓绘制
    cv2.drawContours(img, contours, -1, (0, 255, 0), 2)


输出结果解析

轮廓数据结构

  • 轮廓点序列:每个轮廓由一组坐标点表示,如[(x1,y1), (x2,y2), ...]
  • 层级关系:hierarchy描述轮廓嵌套(如外轮廓包含内孔)。

可计算特征

  • 几何属性:面积(cv2.contourArea)、周长(cv2.arcLength)。
  • 外接形状:矩形(cv2.boundingRect)、最小旋转矩形(cv2.minAreaRect)、圆(cv2.minEnclosingCircle)。
  • 高级分析:凸包(cv2.convexHull)、凸缺陷、重心计算。

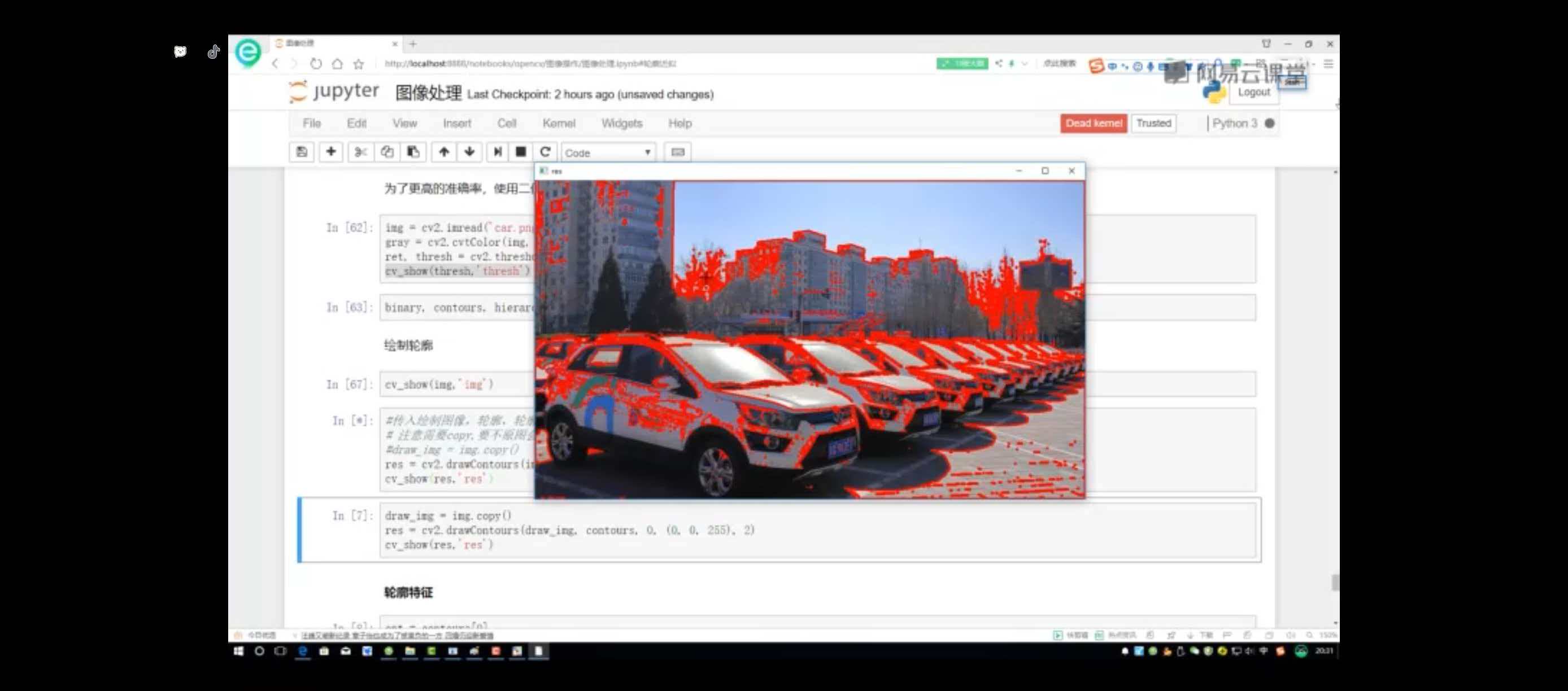

应用场景与效果 在这里插入图片描述

  • 目标计数:通过轮廓数量统计物体。
  • 形状识别:结合轮廓特征(如边数、面积比)分类形状。
  • 定位标记:绘制外接矩形或圆心标注目标位置。

代码示例(目标标记)

for cnt in contours:
    x, y, w, h = cv2.boundingRect(cnt)
    cv2.rectangle(img, (x, y), (x+w, y+h), (255, 0, 0), 2)

关键总结

  • 输入要求:二值图像(非灰度图),需预处理确保边界清晰。
  • 算法选择:Suzuki算法兼顾效率与层级处理,适合复杂场景。
  • 输出利用:轮廓坐标与层级结构是后续分析的基础,结合几何特征可扩展至多种应用。### 常用轮廓特征

轮廓面积:反映轮廓包围区域的像素大小,常用于区分不同尺寸的目标。

轮廓周长:轮廓点连线的总长度,用于描述轮廓的复杂程度。

轮廓外接矩形:

  • 正外接矩形:轴对齐的矩形。
  • 最小外接矩形:带旋转角度的矩形。

轮廓外接圆:包围轮廓的最小圆,包含圆心和半径信息。

重心(质心):轮廓的几何中心坐标,用于定位目标位置。

凸包(Convex Hull):将轮廓包裹起来的最小凸多边形。

逼近多边形(轮廓近似):用更少的点表示轮廓,简化形状。

轮廓方向:描述物体的主方向角度。

Hu 不变矩:对旋转、缩放、平移不变的特征,适用于形状匹配。在这里插入图片描述

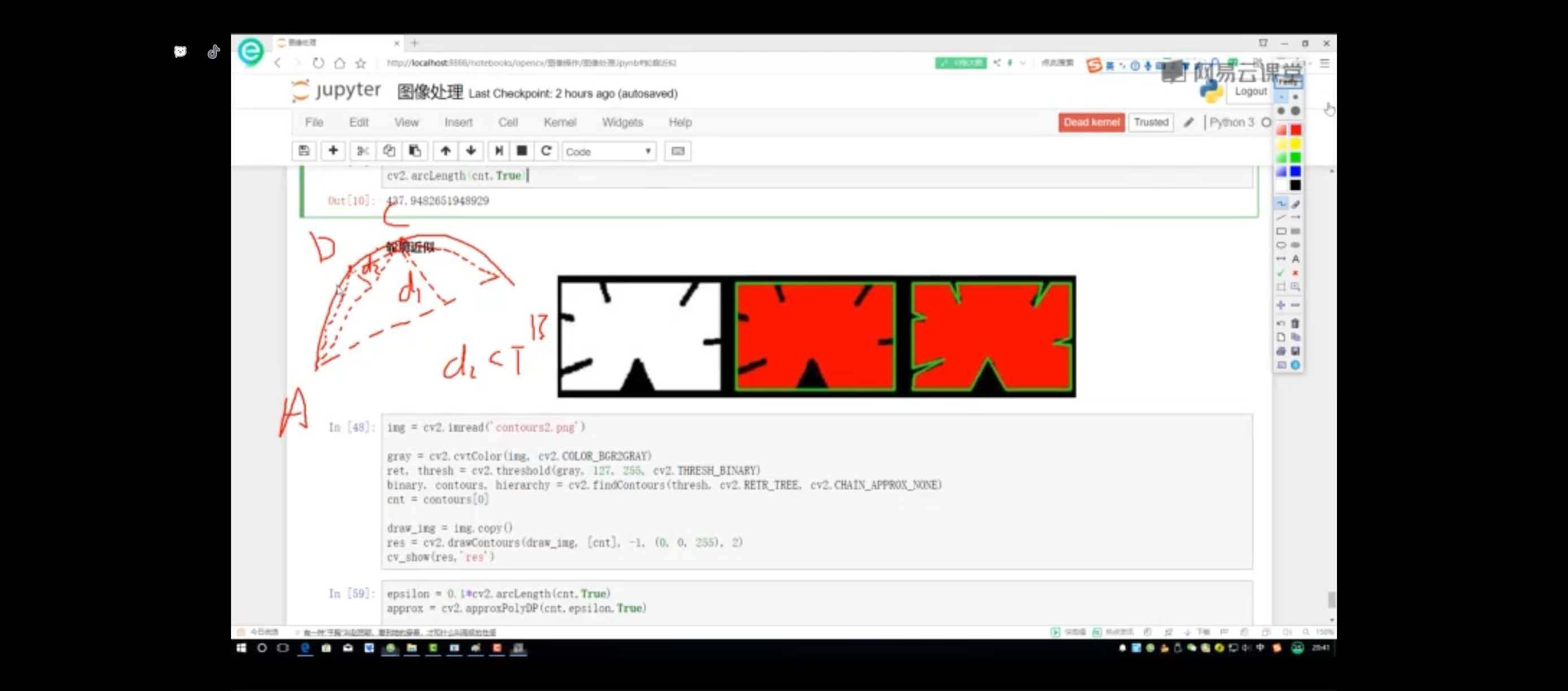

轮廓近似

定义:通过减少顶点数量逼近原轮廓,保留整体形状的同时简化曲线。

核心算法:Douglas-Peucker 算法,OpenCV 中对应函数为 approxPolyDP

近似步骤:
连接轮廓起点和终点,计算轮廓上所有点到直线的距离。
找到距离最大的点,若超过设定阈值则保留该点并分裂线段。
递归重复上述过程,直到所有点距离均小于阈值。

关键参数:
epsilon:逼近精度,通常取 0.02 * 周长
epsilon 值越大,近似结果越粗糙,顶点越少;值越小,结果越精细,顶点越多。

轮廓近似结果

得到多边形顶点序列,可用于形状识别:

  • 3 个顶点:三角形。
  • 4 个顶点:矩形或四边形。
  • 更多顶点:圆形或椭圆。

极简总结

轮廓特征包括面积、周长、重心、外接矩形和凸包等。
轮廓近似采用 Douglas-Peucker 算法,用少量点逼近原轮廓。
主要作用为去噪、简化形状和识别几何图形。### 模板匹配方法(精简背诵版)

定义

模板匹配是一种在输入图像中定位与模板图像最相似区域的技术。通过滑动窗口遍历图像并计算相似度,确定目标位置。

基本流程
  • 输入原图和模板图(模板尺寸需小于原图)。
  • 模板在原图上逐像素滑动(逐行逐列)。
  • 每个滑动位置计算匹配度量值(相似度或差异度)。
  • 通过极值点(最大值或最小值)确定最佳匹配位置。

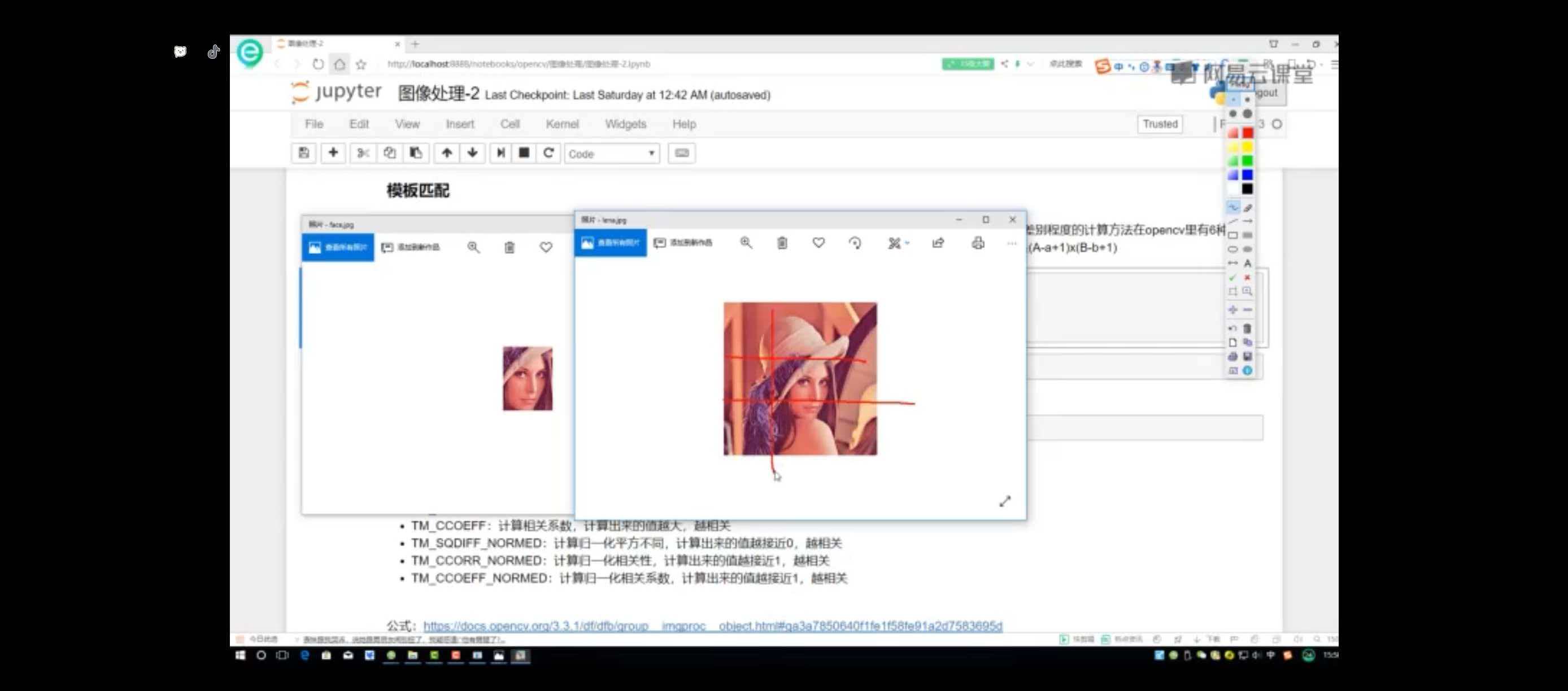

常用匹配算法(OpenCV 6种) 在这里插入图片描述

1. 平方差匹配(值越小匹配越好)

  • TM_SQDIFF:直接计算平方差。
  • TM_SQDIFF_NORMED:归一化平方差,消除亮度影响。

2. 相关匹配(值越大匹配越好)

  • TM_CCORR:互相关计算,对亮度敏感。
  • TM_CCORR_NORMED:归一化互相关,部分抗亮度变化。

3. 相关系数匹配(值越大匹配越好)

  • TM_CCOEFF:基于均值的相关系数,抗亮度变化。
  • TM_CCOEFF_NORMED:归一化相关系数,抗光照变化最优。

工程与考试推荐
优先选择 TM_CCOEFF_NORMED,匹配度范围 [-1, 1],接近 1 时效果最佳,稳定性强。

匹配结果
  • 输出响应图(矩阵),极值点对应最佳匹配位置。
  • 以极值点为左上角,按模板尺寸绘制矩形框,标记目标区域。
特点

优点

  • 实现简单,计算效率高(适合小模板)。
  • 对平移目标效果良好。

缺点

  • 对旋转、缩放、形变敏感。
  • 仅适用于刚性物体和固定视角场景。
补充说明
  • 归一化方法(*_NORMED)通常更鲁棒。
  • 实际应用中需结合多尺度或旋转处理以改进局限性。
  • 模板匹配·效果展示(文字描述版,考试/作业可直接写)

理想匹配效果

在原图中,目标区域被精准框出,与模板完全一致。匹配响应图上呈现明显的极值点(亮斑或黑斑),目标位置唯一且边界清晰,无重复匹配或错误框选现象。

良好匹配效果

目标区域被正确检测,矩形框与目标边缘贴合度较高。响应图的极值点突出,背景干扰较小。轻微的光照变化或噪声对定位结果影响有限,仍能保持稳定匹配。

较差/失败匹配效果

多目标误匹配表现为多个区域被同时框选,或真实目标未被检测到。框选位置可能出现偏移或错位。若目标存在旋转、缩放或遮挡,匹配可能完全失败,导致无法准确定位。

不同方法效果对比

  • TM_SQDIFF_NORMED:匹配值接近0时为最佳匹配,定位结果稳定。
  • TM_CCOEFF_NORMED:匹配值接近1时为最佳匹配,抗光照干扰能力最强,匹配效果最干净。
  • 未归一化方法:易受亮度影响,可能出现大面积误检,稳定性较差。

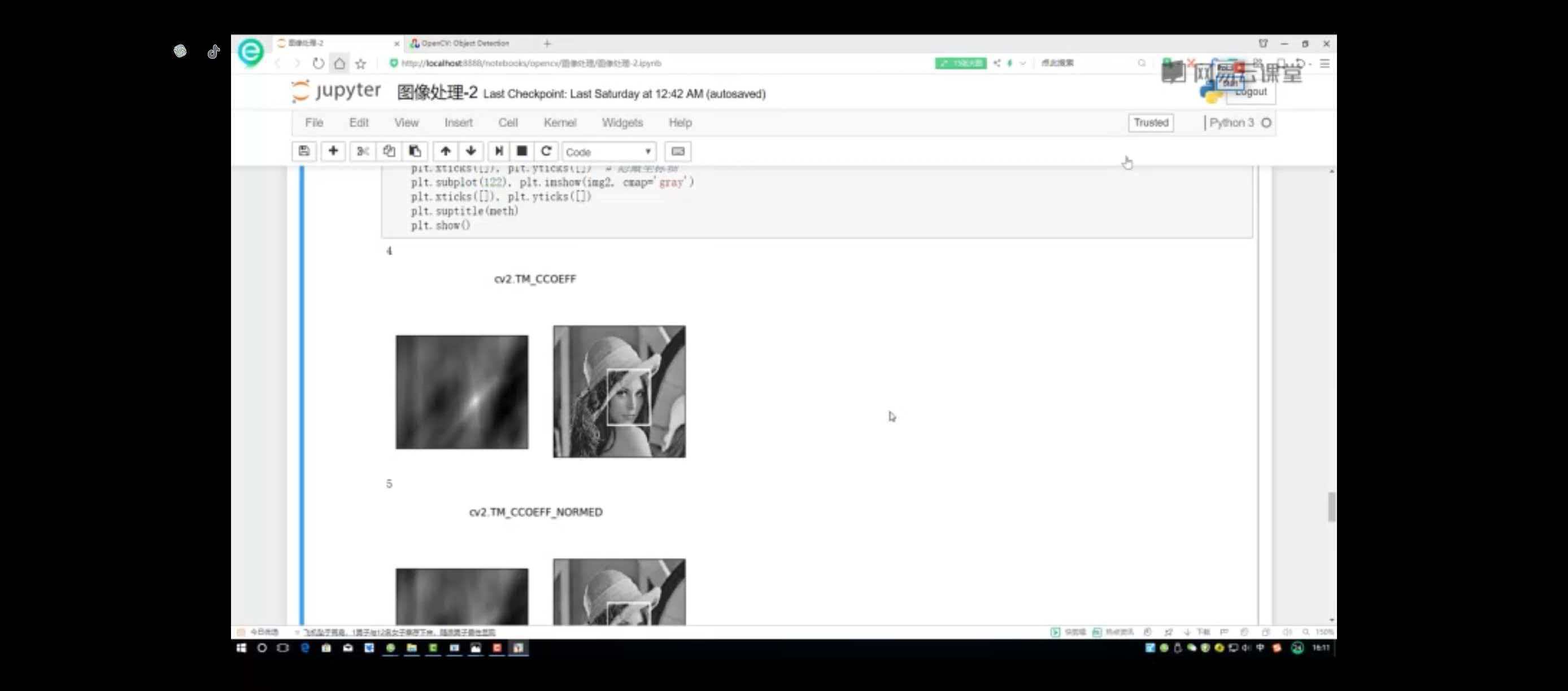

    ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/3018f205155f4c9d817d6f29在这里插入图片描述在这里插入图片描述

c9134504.jpeg#pic_center)

最终可视化结果

在原图上用彩色矩形框标记目标位置,直观展示模板匹配结果。同时可输出匹配响应图,清晰呈现相似度分布情况,便于分析匹配效果。### 直方图定义(精简标准版本)
直方图是图像处理中用于量化灰度级分布的统计工具,通过图表形式展示不同灰度值的出现频率或次数。

核心要素

  • 横轴:灰度级(通常为0~255,代表从黑到白的渐变)。
  • 纵轴:对应灰度级的像素数量或归一化后的概率值。

特性与图像关系

  • 唯一性:一幅图像对应唯一直方图,但同一直方图可能对应多幅不同图像(如空间布局不同的图像可能具有相同灰度分布)。
  • 明暗判断
    左偏分布表示图像整体偏暗;
    右偏分布表示图像整体偏亮。
  • 对比度判断
    分布均匀且跨度大时对比度高;
    分布集中且跨度小时对比度低。

常见类型

  • 灰度直方图:单通道灰度图像的统计。
  • 彩色直方图:分别统计R、G、B三通道的分布。
  • 归一化直方图:纵轴为概率值,总和为1,便于不同尺寸图像的比较。

关键记忆点

直方图本质是灰度级的像素数量统计,直观反映图像的明暗分布与对比度特征。
