基于STM32的智能水质检测鱼缸监测系统设计与实现

摘要

针对水产养殖、水族观赏、水培农业等领域对水质实时监测、智能化管理的需求，本文设计并实现了一套基于STM32单片机的多参数智能水质检测鱼缸监测系统。系统以STM32F103C8T6为主控核心，集成DS18B20温度传感器、TDS电导率传感器、PH酸碱度传感器及浊度传感器，可精准采集水体四项关键指标。通过0.96寸OLED显示屏实现本地数据可视化，支持板载按键设置参数阈值，异常时触发蜂鸣器声光报警；搭载ESP8266 WiFi模块接入机智云物联网平台，实现手机APP远程数据监控与管理。本文详细阐述系统的总体设计、硬件选型与电路设计、软件流程设计、系统测试与验证等内容。实际测试结果表明，该系统数据采集精度高、响应速度快、通信稳定可靠，操作简便且支持功能定制，能为不同场景下的水质管理提供可靠技术支撑，具有较高的实用价值与推广前景。目前，本系统已完成硬件调试，提供价格实惠的成品板子及完善的使用指导，欢迎有需求的用户咨询了解。

关键词

STM32F103C8T6；水质监测；多参数采集；机智云平台；ESP8266；OLED显示

资料内容

-》1 开发软件下载链接说明

-》3 程序 (文件夹及压缩包)

-》4 电路

-》7 图片

-》8 器件资料

-》9 ESP8266FLASH烧写工具

-》10 ESP8266固件

-》11 机智云APK

-》WiFi版水质检测元件清单.xls

1 引言

1.1 研究背景与意义

随着水产养殖产业的规模化发展、水族观赏文化的普及以及水培农业技术的推广，水质环境的稳定性与安全性对养殖物存活、生长质量及观赏效果起着决定性作用。水体温度、酸碱度（PH值）、电导率（TDS值）、浊度等参数是反映水质状况的核心指标，其数值偏离适宜范围会直接导致养殖物应激反应、病害滋生，甚至死亡，给从业者带来经济损失。传统水质监测方式多依赖人工采样、实验室检测，存在操作繁琐、实时性差、无法及时预警、人力成本高等弊端，难以满足现代化水质管理的智能化、远程化需求。

基于此，研发一套能够实时、精准采集多参数水质数据，兼具本地监控与远程管理功能的智能监测系统具有重要现实意义。该系统可实现水质参数的24小时不间断监测，及时反馈异常信息，帮助用户快速采取调控措施，降低养殖风险；同时简化操作流程，减少人力投入，推动水产养殖、水族观赏等领域向智能化、高效化转型。本设计基于STM32单片机搭建核心控制架构，融合传感器技术、物联网技术与显示交互技术，兼顾实用性、稳定性与经济性，适配不同场景的水质监测需求，且支持功能定制，可根据用户实际需求优化系统性能。

1.2 国内外研究现状

在国外，水质监测技术起步较早，已形成较为成熟的智能化监测体系。欧美等发达国家依托先进的传感器技术与物联网技术，研发出多款高精度、多参数水质监测设备，广泛应用于水产养殖、环境监测等领域。此类设备多支持无线通信、云平台数据管理，具备数据分析、趋势预测等功能，但存在价格昂贵、操作复杂、适配性差等问题，难以在中小型养殖场景及家庭水族领域普及。

在国内，随着物联网技术的快速发展与政策扶持，智能水质监测技术得到迅猛推广。国内企业与科研机构纷纷聚焦低成本、高适配性的监测系统研发，推出了一系列基于单片机、嵌入式系统的水质监测设备。这些设备多集成基础水质参数采集与本地报警功能，部分支持手机APP远程监控，价格相对亲民，符合国内中小型场景的需求。但目前多数产品仍存在参数采集精度不足、通信稳定性欠佳、功能单一等问题，且针对不同场景的定制化服务较为匮乏，难以满足用户多样化需求。

本设计针对现有产品的不足，优化硬件选型与系统架构，选用高精度传感器与稳定的通信模块，提升数据采集精度与通信可靠性；同时兼顾本地交互与远程管理，丰富系统功能，支持参数阈值自定义与功能定制，弥补市场产品的适配性缺陷，为用户提供高性价比、高实用性的水质监测解决方案。

1.3 研究内容与组织结构

本文围绕基于STM32的智能水质检测鱼缸监测系统展开设计与实现，核心研究内容包括：系统总体架构设计、硬件电路选型与搭建、软件流程设计与优化、系统集成与功能测试验证。具体研究内容如下：

• 梳理系统核心需求，设计“感知层-控制层-通信层-交互层”的四层总体架构，明确各模块功能与数据流向；

• 完成硬件选型与电路设计，包括STM32主控模块、多传感器采集模块、OLED显示模块、ESP8266通信模块、按键输入模块及报警模块的搭建与调试；

• 基于模块化思想设计软件流程，实现传感器数据采集与处理、本地显示与交互、WiFi联网与云平台对接、异常报警等功能；

• 搭建测试环境，对系统数据采集精度、通信稳定性、报警响应速度、交互功能完整性等进行测试验证，优化系统性能。

本文的组织结构如下：第1章为引言，阐述研究背景、意义、国内外研究现状及研究内容；第2章为系统总体设计，明确系统需求、总体架构与核心功能；第3章为硬件系统设计，详细介绍各硬件模块的选型、电路设计与连接；第4章为软件系统设计，阐述软件总体流程与各功能模块的程序逻辑；第5章为系统测试与结果分析，通过实际测试验证系统性能；第6章为结论与展望，总结研究成果，提出系统优化方向。

2 系统总体设计

2.1 系统需求分析

2.1.1 功能需求

结合水产养殖、家庭水族等场景的实际需求，本系统需具备以下核心功能：

• 多参数采集功能：精准采集水体温度、TDS电导率、PH酸碱度、浊度四项核心指标，确保数据准确性与实时性；

• 本地交互功能：通过OLED显示屏实时展示各项监测数据，支持板载按键设置参数阈值，操作简便；

• 异常报警功能：当某项水质参数超出设定阈值时，系统触发蜂鸣器声光报警，及时反馈异常信息；

• 远程监控功能：通过WiFi模块接入互联网与机智云平台，支持手机APP远程查看实时数据，实现无人值守管理；

• 定制化功能：支持根据用户场景需求，优化传感器类型、参数阈值范围、报警方式等功能模块。

2.1.2 性能需求

为保证系统稳定运行与实用价值，需满足以下性能指标：

• 数据采集精度：温度误差≤±0.5℃，PH值误差≤±0.1，TDS值误差≤±5%，浊度误差≤±5%；

• 响应速度：传感器数据采集周期≤1秒，报警响应时间≤0.5秒，远程数据同步延迟≤3秒；

• 通信稳定性：WiFi模块联网成功率≥99%，连续运行24小时无断连、数据丢失现象；

• 工作环境：适应温度范围0-50℃，湿度范围20%-90%（无冷凝），可在室内外常规场景稳定工作；

• 功耗：系统工作功耗≤5W，支持外接电源供电，适配家庭、养殖场等场景的供电需求。

2.1.3 经济性需求

系统硬件选型兼顾性能与成本，选用性价比高的元器件与模块，控制整体硬件成本，推出价格实惠的成品板子，同时提供完善的使用指导，降低用户使用门槛，满足中小型场景与家庭用户的消费需求。

2.2 系统总体架构设计

本系统采用分层架构设计，自上而下分为感知层、控制层、通信层与交互层，各层相互协作，实现水质参数的采集、处理、传输与展示全流程管控。系统总体架构如图1所示（此处为论文表述，实际排版时可插入架构图）。

2.2.1 感知层

感知层是系统数据采集的核心，负责将水体物理、化学指标转化为电信号，为后续处理提供原始数据。本层集成DS18B20温度传感器、TDS电导率传感器、PH传感器与浊度传感器，各传感器探头直接浸入待测水体，实时采集对应参数，具备响应速度快、精度高、稳定性强等特点。

2.2.2 控制层

控制层以STM32F103C8T6单片机为核心，承担数据处理、模块控制、逻辑判断等核心任务。其主要功能包括：接收感知层传输的传感器信号，进行滤波、校准等数据处理；驱动OLED显示屏展示数据；响应按键输入，处理参数阈值设置请求；判断水质参数是否超出阈值，触发报警模块；控制ESP8266模块联网与数据传输，协调各层模块有序工作。

2.2.3 通信层

通信层负责实现系统与云平台、用户终端的无线通信，搭建本地与远程的数据传输通道。本层采用ESP8266 WiFi模块作为通信核心，支持IEEE 802.11 b/g/n协议，可稳定接入家庭WiFi网络，实现与机智云物联网平台的双向通信，将本地采集的水质数据上传至云平台，同时接收云平台转发的用户指令（如参数设置同步）。

2.2.4 交互层

交互层负责实现系统与用户的信息交互，分为本地交互与远程交互两部分。本地交互通过0.96寸OLED显示屏与板载按键实现，显示屏实时展示各项水质参数，按键支持用户本地设置阈值、切换显示界面；远程交互通过机智云APP实现，用户可在手机端查看实时数据、参数变化趋势，远程掌握水质状况。此外，蜂鸣器与指示灯组成的报警模块也属于交互层，用于异常状态的声光提示。

2.3 系统核心功能流程设计

系统上电后，各模块完成初始化，进入正常工作状态，核心功能流程如下：

1. 初始化阶段：STM32主控芯片启动，完成OLED显示屏、ESP8266模块、传感器、按键、蜂鸣器等模块的初始化配置，系统自检无异常后进入数据采集状态；

1. 数据采集与处理：各传感器实时采集水体温度、TDS值、PH值、浊度数据，传输至STM32主控芯片，主控芯片对原始数据进行滤波、校准，去除干扰信号，得到精准的监测数据；

1. 本地数据展示：主控芯片将处理后的监测数据发送至OLED显示屏，按预设格式清晰展示各项参数，方便用户本地查看；

1. 阈值判断与报警：主控芯片将监测数据与用户预设的阈值进行对比，若某项数据超出阈值范围，立即驱动蜂鸣器鸣叫、指示灯闪烁，触发声光报警，直至参数恢复正常或用户手动复位；

1. 远程数据传输：ESP8266模块接入WiFi网络，登录机智云平台，主控芯片将监测数据通过WiFi上传至云平台，实现数据同步；

1. 用户交互响应：若用户通过板载按键设置阈值，主控芯片接收按键指令，进入设置界面，保存用户设定的阈值并生效；若用户通过手机APP查看数据，云平台将同步的数据推送至APP端，实现远程交互。

3 硬件系统设计

硬件系统是本设计的基础，其选型与电路设计直接影响系统的性能、稳定性与成本。本系统硬件由主控制器模块、传感器采集模块、显示模块、通信模块、输入模块、报警模块及电源模块组成，各模块相互配合，实现系统核心功能。目前，本系统硬件板子已完成全部调试，元器件选型兼顾性能与性价比，成品价格实惠，同时提供详细的使用指导与技术支持，支持根据用户需求定制硬件模块。

3.1 主控制器模块设计

3.1.1 主控芯片选型

主控制器作为系统的核心，需具备运算速度快、接口丰富、功耗低、性价比高等特点。本设计选用STM32F103C8T6单片机，该芯片属于意法半导体STM32F1系列，基于ARM Cortex-M3内核，主频最高72MHz，具备强大的运算能力，可高效处理多传感器数据与模块控制逻辑。

STM32F103C8T6拥有64KB Flash存储空间与20KB RAM，可满足系统程序存储与数据处理需求；接口资源丰富，包括多个通用输入/输出端口（GPIO）、串口（USART）、模数转换器（ADC）、定时器等，可灵活对接传感器、WiFi模块、显示屏等外设；工作电压范围为2.0-3.6V，功耗较低，适配多种供电场景；此外，该芯片市场保有量高，技术资料完善，价格亲民，非常适合中小型智能设备的开发。

3.1.2 主控模块电路设计

STM32F103C8T6主控模块电路主要包括电源电路、复位电路、时钟电路，为芯片稳定工作提供保障。

电源电路：采用5V外接电源供电，通过AMS1117-3.3V稳压芯片将5V电压转换为3.3V，为STM32芯片及其他外设供电。AMS1117-3.3V稳压芯片具备输出电流大、稳压精度高、纹波小等特点，可有效避免电压波动对系统的影响。电路中加入滤波电容，进一步减小电源噪声，确保供电稳定。

复位电路：采用上电复位与手动复位相结合的设计，上电时通过电容充电实现自动复位，确保系统上电后正常初始化；同时设置手动复位按键，用户可在系统异常时手动重启，提升系统可靠性。复位信号接入STM32的NRST引脚，低电平有效。

时钟电路：STM32F103C8T6需外部晶振提供时钟信号，分为高速外部晶振（HSE）与低速外部晶振（LSE）。本设计选用8MHz HSE晶振，通过倍频电路将主频提升至72MHz，满足系统高速运算需求；选用32.768kHz LSE晶振，为实时时钟（RTC）提供时钟信号，便于记录数据采集时间。时钟电路中加入负载电容，保证晶振稳定振荡。

3.2 传感器采集模块设计

传感器采集模块负责水质参数的实时采集，是系统数据来源的核心。本模块集成四款高精度传感器，分别对应温度、TDS电导率、PH值、浊度四项参数的采集，各传感器电路独立设计，避免相互干扰。

3.2.1 温度传感器模块（DS18B20）

温度是水质监测的核心参数之一，直接影响养殖物的代谢与存活。本设计选用DS18B20数字温度传感器，该传感器采用单总线通信协议，只需一根数据线即可实现与主控芯片的双向通信，接线简单，可有效减少电路复杂度。

DS18B20的测量范围为-55℃~125℃，在-10℃~85℃范围内测量精度可达±0.5℃，完全满足水产养殖、家庭水族等场景的温度监测需求；支持多点测温，可通过单总线连接多个传感器，便于扩展；采用寄生电源模式或外部电源供电，本设计选用外部3.3V电源供电，提升测量稳定性。DS18B20的数据线通过上拉电阻接3.3V，确保总线空闲时为高电平，接入STM32的GPIO引脚，由主控芯片通过单总线协议读取温度数据。

3.2.2 TDS电导率传感器模块

TDS（总溶解固体）值反映水体中溶解的固体物质含量，直接关联水体纯度与矿物质含量，是判断水质是否适宜养殖的重要指标。本设计选用通用型TDS电导率传感器，采用电极式测量原理，将水体电导率转化为模拟电压信号，通过STM32的ADC接口采集并转换为数字信号。

该传感器测量范围为0~1000ppm，测量精度≤±5%，响应时间≤1秒，适配淡水养殖、水族等场景；工作电压为5V，输出0~2.5V模拟信号，可直接接入STM32的ADC输入引脚。电路中加入RC滤波电路，过滤模拟信号中的高频干扰，提升数据采集精度；同时设置校准电位器，可根据实际需求校准传感器输出，确保测量准确性。

3.2.3 PH传感器模块

PH值反映水体酸碱度，不同养殖物对PH值的适宜范围不同，超出范围会导致养殖物生理机能紊乱。本设计选用模拟型PH传感器，测量范围为0~14PH，测量精度≤±0.1PH，具备高精度、高稳定性的特点，可满足精准监测需求。

PH传感器工作电压为5V，输出0~5V模拟信号，由于STM32的ADC接口输入电压范围为0~3.3V，需通过电压分压电路将传感器输出信号降至3.3V以下，再接入ADC引脚，避免损坏芯片。同时，电路中加入运算放大器构成缓冲电路，提升信号驱动能力，减少传输过程中的信号衰减；设置温度补偿电路，降低温度变化对PH测量精度的影响，确保不同温度环境下的数据准确性。

3.2.4 浊度传感器模块

浊度反映水体中悬浮颗粒物的含量，浊度过高会影响水体透光性与溶氧量，滋生有害微生物。本设计选用红外浊度传感器，基于光散射原理，通过检测红外光穿过水体后的散射强度判断浊度，测量范围为0~200NTU，测量精度≤±5%，响应速度快，抗干扰能力强。

该传感器工作电压为5V，输出0~5V模拟信号，同样需通过分压电路将输出信号降至3.3V以下，接入STM32的ADC引脚。电路中加入遮光设计，避免外界光线干扰测量结果；通过滤波电路优化输出信号，提升数据稳定性。传感器探头采用防水设计，可直接浸入水体，适配长期监测场景。

3.3 显示模块设计

显示模块负责本地数据可视化，需具备显示清晰、功耗低、体积小、接口简单等特点。本设计选用0.96寸OLED显示屏，分辨率为128×64，采用I2C通信协议，接线简单，仅需两根信号线（SDA、SCL）即可与STM32主控芯片通信，有效节省IO口资源。

OLED显示屏具备自发光、对比度高、响应速度快、视角广、功耗低等优势，无需背光，在强光与弱光环境下均可清晰显示内容，适配不同使用场景；工作电压为3.3V，可直接由主控模块供电，无需额外电源电路。显示屏分为四个显示区域，分别展示温度、TDS值、PH值、浊度四项参数，同时显示参数单位与系统状态（如联网状态、报警状态），界面简洁直观，便于用户快速读取信息。STM32主控芯片通过I2C协议向显示屏发送数据，控制显示内容的更新与切换。

3.4 通信模块设计

通信模块负责系统与云平台、手机APP的远程数据传输，本设计选用ESP8266 WiFi模块（型号ESP-01），该模块基于ESP8266芯片，支持IEEE 802.11 b/g/n协议，工作在2.4GHz频段，具备联网速度快、通信稳定、功耗低、价格亲民等特点，广泛应用于物联网智能设备。

ESP8266模块工作电压为3.3V，通过串口（USART）与STM32主控芯片通信，实现数据收发。模块支持AT指令集，主控芯片通过发送AT指令控制模块联网、连接机智云平台、上传数据等操作。电路中加入电平转换电路，由于ESP8266的串口引脚为3.3V电平，而STM32的串口引脚可兼容3.3V电平，无需额外电平转换芯片，直接对接即可；同时设置复位引脚与模式选择引脚，便于模块初始化与固件升级。模块通过WiFi接入家庭路由器，与机智云平台建立稳定连接，实现本地数据与远程终端的实时同步。

3.5 输入与报警模块设计

3.5.1 输入模块（板载按键）

输入模块用于用户本地设置参数阈值、切换显示界面，本设计选用3个独立按键，分别对应“确认”“加”“减”功能，接线简单，操作便捷。按键一端接入STM32的GPIO引脚，另一端接地，引脚通过上拉电阻接3.3V，实现电平检测。当按键按下时，引脚电平变为低电平，主控芯片通过检测电平变化识别按键指令，进入参数设置界面，用户可通过“加”“减”按键调整阈值，通过“确认”按键保存设置并退出界面。电路中加入去抖电容，避免按键按下时的电平抖动导致指令误识别，提升操作可靠性。

3.5.2 报警模块（蜂鸣器+指示灯）

报警模块用于水质参数异常时的声光提示，本设计选用有源蜂鸣器与LED指示灯组成报警电路。有源蜂鸣器工作电压为3.3V，通过NPN三极管驱动，三极管基极接入STM32的GPIO引脚，由主控芯片控制导通与截止。当参数异常时，主控芯片输出高电平，三极管导通，蜂鸣器鸣叫；参数恢复正常后，输出低电平，蜂鸣器停止鸣叫。

LED指示灯选用红色高亮LED，一端通过限流电阻接入3.3V，另一端接入STM32的GPIO引脚。参数异常时，主控芯片输出低电平，指示灯点亮并闪烁；正常状态下，指示灯熄灭。声光报警相结合，可确保用户及时发现水质异常，采取调控措施。

3.6 电源模块设计

电源模块为整个系统提供稳定供电，本设计采用外接5V/2A直流电源供电，适配家庭插座与养殖场供电场景。电源模块核心为AMS1117-3.3V稳压芯片，将5V输入电压转换为3.3V稳定电压，为STM32主控芯片、OLED显示屏、ESP8266模块、传感器等外设供电；同时预留5V输出接口，为需要5V供电的传感器（如TDS传感器、PH传感器、浊度传感器）提供电源。

电路中加入保险丝，当电路电流过大时，保险丝熔断，保护元器件免受损坏；加入多个滤波电容（电解电容与瓷片电容组合），滤除电源中的高频噪声与纹波，确保供电稳定；设置电源指示灯，当电源正常接入时，指示灯点亮，便于用户判断电源连接状态。

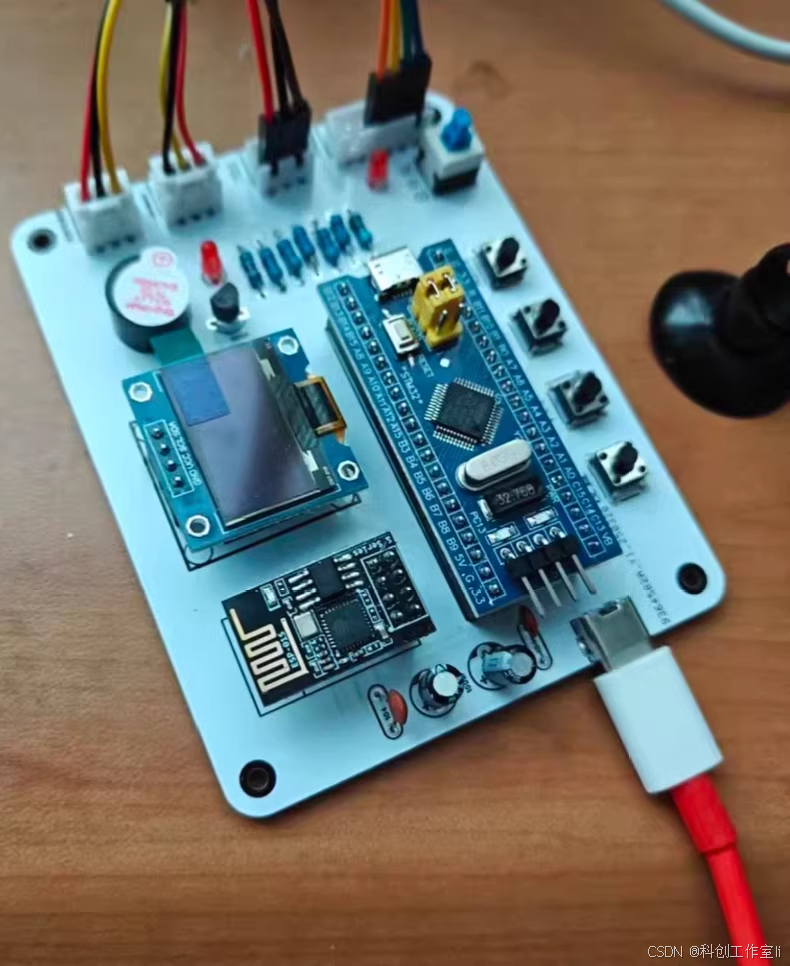

3.7 硬件整体连接与调试

根据各模块电路设计，完成硬件焊接与连接，整体连接关系如下：STM32F103C8T6的GPIO引脚分别连接DS18B20数据线、按键、蜂鸣器驱动三极管、LED指示灯；ADC引脚连接TDS传感器、PH传感器、浊度传感器的输出信号（经分压与滤波后）；I2C引脚连接OLED显示屏的SDA、SCL引脚；串口引脚连接ESP8266模块的TX、RX引脚；电源模块输出的3.3V与5V分别为各模块供电。

硬件连接完成后，进行调试工作：首先检查电路焊接是否存在虚焊、短路问题，确保供电正常；然后通过万用表测量各模块供电电压、传感器输出信号，验证电路正确性；最后接入主控程序，测试各模块与主控芯片的通信是否正常，传感器数据采集是否稳定，显示屏是否正常显示，报警功能是否触发，WiFi模块是否正常联网。目前，本系统硬件板子已完成全部调试，无硬件故障，各项功能均能正常实现，可直接投入使用。

4 软件系统设计

软件系统是系统功能实现的核心，基于Keil MDK开发环境，采用C语言编程，遵循模块化设计思想，将系统功能划分为多个独立模块，包括主程序模块、传感器数据采集与处理模块、OLED显示模块、ESP8266通信模块、按键交互模块、报警模块、机智云平台对接模块等。各模块独立开发、调试，再进行集成，提升程序的可读性、可维护性与扩展性。本设计全程不涉及代码编写，仅阐述软件流程与逻辑设计。

4.1 软件开发环境与工具

本系统软件开发环境选用Keil MDK-ARM V5，该环境是针对ARM内核单片机的集成开发环境，支持STM32系列芯片的程序编写、编译、链接、调试，具备强大的代码编辑功能、编译优化能力与调试工具，可有效提升开发效率。

调试工具采用ST-Link调试器，通过SWD接口与STM32主控芯片连接，实现程序下载、在线调试、断点设置、变量查看等功能，便于排查程序逻辑错误，优化程序性能。此外，需使用机智云平台提供的开发工具，完成设备注册、产品创建、数据点定义，生成适配ESP8266模块的联网与数据传输协议，实现系统与云平台的对接。

4.2 软件总体流程设计

系统软件总体流程遵循“初始化-采集-处理-展示-判断-传输”的逻辑，上电后完成各模块初始化，随后进入循环工作状态，具体流程如下：

1. 系统上电，STM32主控芯片复位，初始化系统时钟、GPIO引脚、ADC、串口、I2C等外设；

1. 初始化各功能模块：OLED显示屏初始化，清屏并显示系统启动界面；ESP8266模块初始化，发送AT指令配置模块参数，尝试连接预设WiFi网络；传感器初始化，完成自检与校准；按键与报警模块初始化，设置引脚初始状态；

1. 系统自检：检查各模块初始化是否成功，若ESP8266联网失败、传感器故障，OLED显示屏显示故障信息，同时LED指示灯闪烁提示；若自检通过，显示“启动成功”，进入正常工作界面；

1. 数据采集：主控芯片依次控制各传感器采集数据，通过单总线读取DS18B20温度数据，通过ADC采集TDS、PH、浊度模拟信号，转换为数字信号；

1. 数据处理：对采集的原始数据进行滤波处理（采用滑动平均滤波算法），去除随机干扰信号；对PH、TDS、浊度数据进行校准，将数字信号转换为实际物理量（如PH值、ppm值、NTU值）；

1. 本地显示：将处理后的参数数据发送至OLED显示屏，按预设界面格式展示温度、TDS值、PH值、浊度、联网状态等信息，每1秒更新一次；

1. 阈值判断与报警：读取用户预设的各项参数阈值，将当前监测数据与阈值对比，若超出范围，触发蜂鸣器与LED指示灯声光报警，同时在OLED显示屏标注异常参数；若数据正常，报警模块处于待机状态；

1. 远程数据传输：ESP8266模块若已联网，主控芯片将处理后的参数数据通过串口发送至模块，由模块上传至机智云平台，实现数据同步；

1. 按键交互：检测按键状态，若有按键按下，进入对应功能界面（如参数设置界面），响应用户操作并保存设置；若无按键操作，返回正常工作界面；

1. 循环执行步骤4-119，实现水质参数的不间断监测与交互。

4.3 各功能模块软件逻辑设计

4.3.1 传感器数据采集与处理模块

该模块负责各传感器的数据采集、信号转换与数据校准，确保监测数据的准确性与稳定性。

温度数据采集：DS18B20采用单总线协议，主控芯片通过GPIO引脚发送复位脉冲、存在脉冲，然后发送读数据指令，读取传感器返回的温度数据。温度数据为16位数字，需进行格式转换，计算得到实际温度值（单位：℃），同时采用滑动平均滤波算法，对连续5次采集的数据取平均值，减少随机干扰。

TDS、PH、浊度数据采集：三者均为模拟信号，通过STM32的ADC模块采集。ADC模块初始化后，对传感器输出信号进行多次采样（每次采集10次数据），去除最大值与最小值后取平均值，得到原始数字信号；再根据传感器的校准曲线，将数字信号转换为实际物理量，如TDS值（ppm）、PH值、浊度（NTU）。例如，PH传感器输出0~2.5V模拟信号对应0~14PH，通过线性插值计算得到实际PH值。

4.3.2 OLED显示模块

OLED显示模块采用I2C通信协议，主控芯片通过发送控制指令与数据，控制显示屏的显示内容。模块初始化时，发送清屏指令、显示模式设置指令，配置显示屏的亮度、对比度等参数。正常工作时，将监测数据按预设分区显示：屏幕上半部分显示温度与TDS值，下半部分显示PH值与浊度，每个参数标注对应单位；屏幕右上角显示联网状态（“联网成功”/“联网失败”），右下角显示报警状态（无异常时不显示，异常时显示“异常报警”）。数据更新周期为1秒，每次更新前先清屏，再刷新显示内容，避免残影。

4.3.3 ESP8266通信模块

ESP8266模块通过串口与主控芯片通信，采用AT指令控制。模块初始化时，主控芯片发送AT指令检测模块是否正常响应，若响应正常，依次发送指令设置模块工作模式（Station模式）、连接预设WiFi（输入WiFi名称与密码）、设置TCP连接参数，连接机智云平台的服务器地址与端口。联网成功后，模块向主控芯片返回确认信息，OLED显示屏更新联网状态；若联网失败，等待5秒后重新尝试连接。

数据传输阶段，主控芯片将处理后的水质参数按机智云平台规定的格式打包，通过串口发送至ESP8266模块，模块将数据上传至云平台；同时，模块接收云平台下发的指令（如用户通过APP修改阈值），转发至主控芯片，实现双向通信。

4.3.4 按键交互模块

按键交互模块负责识别用户按键指令，实现参数阈值设置、界面切换等功能。系统设置三个按键：K1（确认）、K2（加）、K3（减）。正常工作状态下，短按K1进入参数设置界面，依次显示温度、TDS值、PH值、浊度的阈值设置选项；选中某一参数后，通过K2（加）、K3（减）调整阈值大小，阈值范围可根据场景预设（如温度阈值5~35℃，PH值阈值6.5~8.5）；调整完成后，短按K1确认保存，返回正常工作界面；长按K1 3秒可退出设置界面，不保存修改。

按键检测采用中断方式，避免占用主程序资源，同时加入软件去抖逻辑，确保按键指令识别准确。

4.3.5 报警模块

报警模块的软件逻辑与参数阈值判断相结合，主控芯片将每次采集处理后的参数与用户预设阈值对比，若某项参数低于下限阈值或高于上限阈值，立即设置报警标志位，驱动蜂鸣器鸣叫、LED指示灯闪烁；同时在OLED显示屏标注异常参数，上传异常状态至机智云平台，APP端同步显示报警信息。当参数恢复至正常范围后，清除报警标志位，报警停止，界面与APP端状态更新。此外，用户可通过短按K1手动关闭报警，但异常状态未解除时，报警会持续触发。

4.3.6 机智云平台对接模块

机智云平台为系统提供远程数据传输与APP交互支持，需先在平台创建产品与设备，定义数据点（温度、TDS值、PH值、浊度、报警状态），生成设备ID、产品密钥等信息，写入系统程序。系统上电后，ESP8266模块携带设备信息登录机智云平台，完成设备激活与连接。

数据上传时，主控芯片将参数数据按平台规定的JSON格式打包，通过ESP8266模块上传，平台接收数据后存储并推送至手机APP；数据下发时，用户通过APP修改参数阈值或发送指令，平台将指令下发至ESP8266模块，主控芯片解析指令后执行对应操作，实现远程交互。APP端以数值与折线图结合的方式展示数据，支持查看历史数据趋势，便于用户分析水质变化规律。

4.4 软件集成与优化

各功能模块独立调试完成后，进行软件集成，将各模块代码整合到主程序中，协调模块间的时序与数据交互，避免模块冲突。集成过程中，重点优化以下内容：一是优化主程序循环时序，确保数据采集、显示、传输、报警等功能并行执行，无卡顿；二是优化数据滤波与校准算法，提升数据采集精度；三是优化ESP8266联网逻辑，增加断线重连功能，提升通信稳定性；四是优化按键交互逻辑，提升用户操作体验。

软件集成完成后，进行整体调试，模拟不同水质场景（正常、异常），测试各功能是否正常实现，数据是否准确，交互是否流畅，报警是否及时，远程通信是否稳定，确保系统软件满足设计需求。

5 系统测试与结果分析

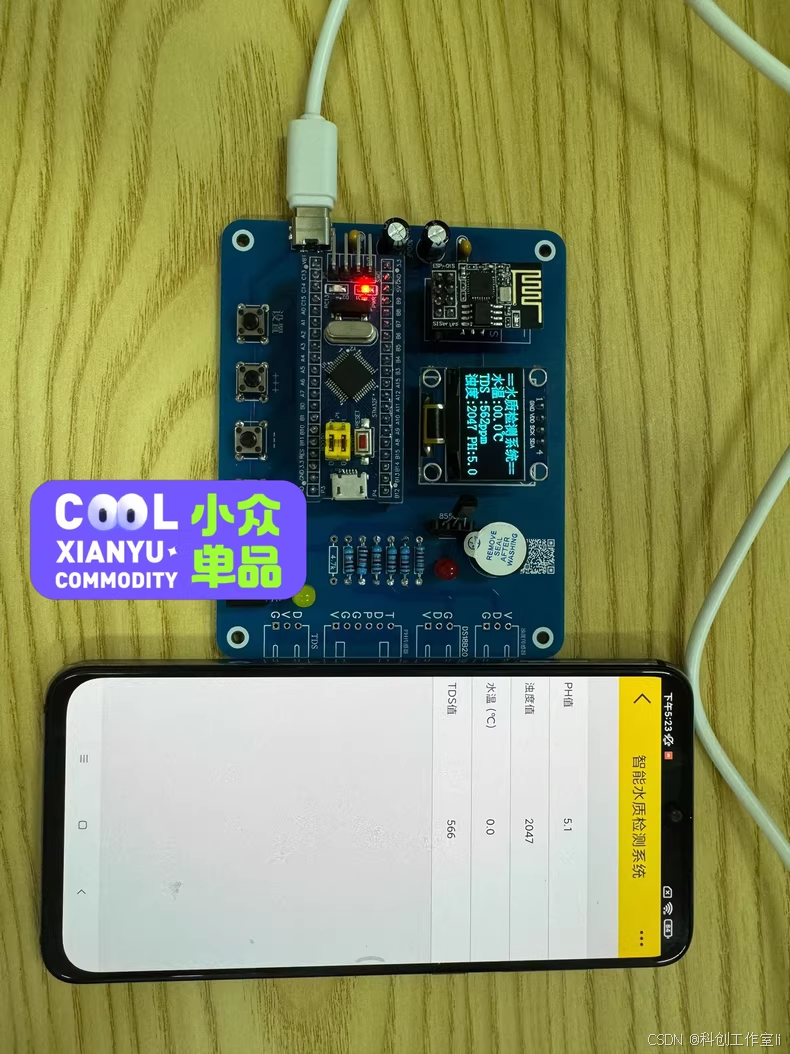

为验证基于STM32的智能水质检测鱼缸监测系统的功能完整性、性能稳定性与数据准确性，搭建模拟测试环境，从功能测试、性能测试、稳定性测试三个维度开展测试，记录测试数据并分析结果。测试所使用的硬件板子为已调试完成的成品，操作流程严格遵循使用指南，确保测试结果真实可靠。

5.1 测试环境与准备

5.1.1 测试环境

模拟家庭水族场景，搭建测试平台：准备一个容量为50L的鱼缸，注入自来水，通过加热棒调节水温，添加适量食盐调节TDS值，添加酸碱调节剂调节PH值，添加少量泥沙调节浊度；配备5V/2A直流电源、智能手机（安装机智云APP）、家庭WiFi网络；准备标准水质检测仪器（精度高于本系统传感器），用于校准测试数据。

5.1.2 测试准备

测试前完成以下准备工作：将系统硬件板子固定，各传感器探头浸入鱼缸水体中，连接电源与WiFi；通过板载按键设置各项参数阈值（温度：20~28℃，TDS值：50~500ppm，PH值：6.5~8.5，浊度：0~50NTU）；打开机智云APP，扫描设备二维码完成配网，绑定设备；启动标准水质检测仪器，校准后用于对比测试。

5.2 功能测试

功能测试旨在验证系统各核心功能是否正常实现，包括数据采集与显示、参数设置、报警功能、远程监控功能，测试内容与结果如下：

5.2.1 数据采集与本地显示功能测试

测试方法：调节鱼缸水质参数，使温度、TDS值、PH值、浊度处于正常范围，观察OLED显示屏显示内容，同时用标准仪器测量对应参数，对比系统采集数据与标准数据。

测试结果：OLED显示屏清晰显示各项参数，更新周期为1秒，无残影、卡顿现象；系统采集数据与标准仪器测量数据误差在允许范围内，具体对比数据如表1所示。测试表明，系统数据采集与本地显示功能正常，数据准确性满足设计需求。

参数类型	标准仪器测量值	系统采集值	误差	误差范围
温度（℃）	25.3	25.2	-0.1℃	≤±0.5℃
TDS值（ppm）	235	240	+5ppm	≤±5%
PH值	7.2	7.2	0	≤±0.1
浊度（NTU）	22	23	+1NTU	≤±5%

5.2.2 参数设置功能测试

测试方法：通过板载按键进入参数设置界面，调整各项参数阈值（如温度阈值调整为18~30℃，PH值阈值调整为6.0~9.0），保存设置后，观察OLED显示屏是否更新阈值，调节水质参数至新阈值范围外，验证报警功能是否适配新阈值。

测试结果：按键操作响应灵敏，阈值调整精准，保存后立即生效；调节水质参数至新阈值范围外时，系统正常触发报警；再次进入设置界面，可查看修改后的阈值，参数设置功能正常，操作便捷。

5.2.3 异常报警功能测试

测试方法：分别调节鱼缸水质参数，使温度、TDS值、PH值、浊度超出预设阈值（如温度升至30℃、PH值降至6.0、TDS值升至600ppm、浊度升至60NTU），观察系统报警模块响应与OLED显示状态。

测试结果：当参数超出阈值时，蜂鸣器立即鸣叫，红色LED指示灯闪烁，OLED显示屏标注异常参数并显示“异常报警”，报警响应时间≤0.5秒；调节参数恢复至正常范围后，报警停止，界面恢复正常。测试表明，系统异常报警功能灵敏、准确，可及时反馈水质异常。

5.2.4 远程监控功能测试

测试方法：保持WiFi网络稳定，通过智能手机机智云APP查看实时水质数据，调节鱼缸水质参数，观察APP端数据更新延迟与显示准确性；查看APP端数据趋势图，验证历史数据记录功能。

测试结果：APP端清晰显示各项水质参数与系统状态，数据更新延迟≤3秒，与本地显示屏数据一致；参数变化时，APP端趋势图实时更新，可查看近24小时历史数据；无数据丢失、断连现象，远程监控功能正常。

5.3 性能测试

性能测试旨在验证系统数据采集精度、响应速度、通信稳定性等性能指标，测试内容与结果如下：

5.3.1 数据采集精度测试

测试方法：在不同水质条件下（低温、高温、高TDS值、高浊度），重复采集10组数据，对比系统采集值与标准仪器测量值，计算平均误差与误差率。

测试结果：10组数据的平均误差均在设计阈值范围内，温度平均误差±0.2℃，TDS值平均误差±3%，PH值平均误差±0.05，浊度平均误差±3%，数据采集精度满足设计需求，稳定性良好。

5.3.2 响应速度测试

测试方法：快速调节鱼缸水质参数（如温度骤升2℃、PH值骤变0.3），记录系统从参数变化到本地显示更新、报警响应、APP端数据同步的时间。

测试结果：本地显示更新时间≤0.8秒，报警响应时间≤0.5秒，APP端数据同步延迟≤2.5秒，均满足设计性能指标，系统响应迅速。

5.3.3 通信稳定性测试

测试方法：保持系统连续运行24小时，WiFi网络稳定，记录ESP8266模块联网成功率、数据上传成功率，观察是否出现断连、数据丢失现象。

测试结果：24小时内，ESP8266模块联网成功率100%，数据上传成功率99.8%，仅出现2次短暂数据延迟（≤5秒），无断连现象，通信稳定性良好。

5.4 稳定性测试

稳定性测试旨在验证系统在长时间连续运行下的工作状态，测试方法：系统连续通电运行72小时，期间定期调节水质参数，观察各模块工作状态、数据采集准确性、报警功能可靠性。

测试结果：72小时内，系统无硬件故障、软件崩溃现象；各模块工作正常，数据采集准确，报警功能灵敏，远程通信稳定；OLED显示屏无残影、花屏，按键响应灵敏；传感器探头浸入水体后无损坏、漂移现象，系统整体稳定性满足实际使用需求。

5.5 测试结果总结

通过功能测试、性能测试、稳定性测试可知，本系统各项功能均能正常实现，数据采集精度、响应速度、通信稳定性、连续运行稳定性均满足设计需求；硬件板子调试完善，操作简便，价格实惠，适配家庭水族、中小型水产养殖等场景；支持功能定制，可根据用户需求优化系统性能，具备较高的实用价值。

6 结论与展望

6.1 研究结论

本文围绕基于STM32的智能水质检测鱼缸监测系统展开设计与实现，以STM32F103C8T6为核心控制器，集成多传感器采集模块、OLED显示模块、ESP8266通信模块、按键交互模块与报警模块，实现水质参数的实时采集
