录音 / 放音，ADC + DAC 应用：STC32G144K246-实验箱
ADC+DAC 做 双工的 音频 输入、输出，不用专业的I2S !
类似复读机，缓冲8秒的声音，用户可自行修改成
数字录音、数字对讲机、播放器等等，实现低成本语音方案。
功能说明：
使用STC32G144K246-LQFP100 实验箱-V1.0的：
144K SRAM 做存储 ！
咪头电路(ADC2-10通道)做语音输入、
DAC2+OP4(P4.0)输出声音，实现实时、单声道的音频输入输出。
不需要专门的音频CODEC芯片，低成本，还能保证良好的音质。
A率的原始PCM采样信号位长就是12bit的，
压缩成8bit，符合国际电工委的协议标准。
使用12位的DAC输出，刚好能满足A率的动态范围，音质也很好。
咪头、话筒输入放大电路的噪声越低越好。
为了应用简单，本例将话筒ADC后的数据使用A率压缩，
然后放在SRAM中的循环队列，可以缓冲8秒的声音（8K采样），
声音延时8秒输出。实测效果非常好。
用户设计电路时，AVREF一定要接低噪声参考电压源，
推荐便宜的TL431这个2.5V做基准即可，RMB0.08。

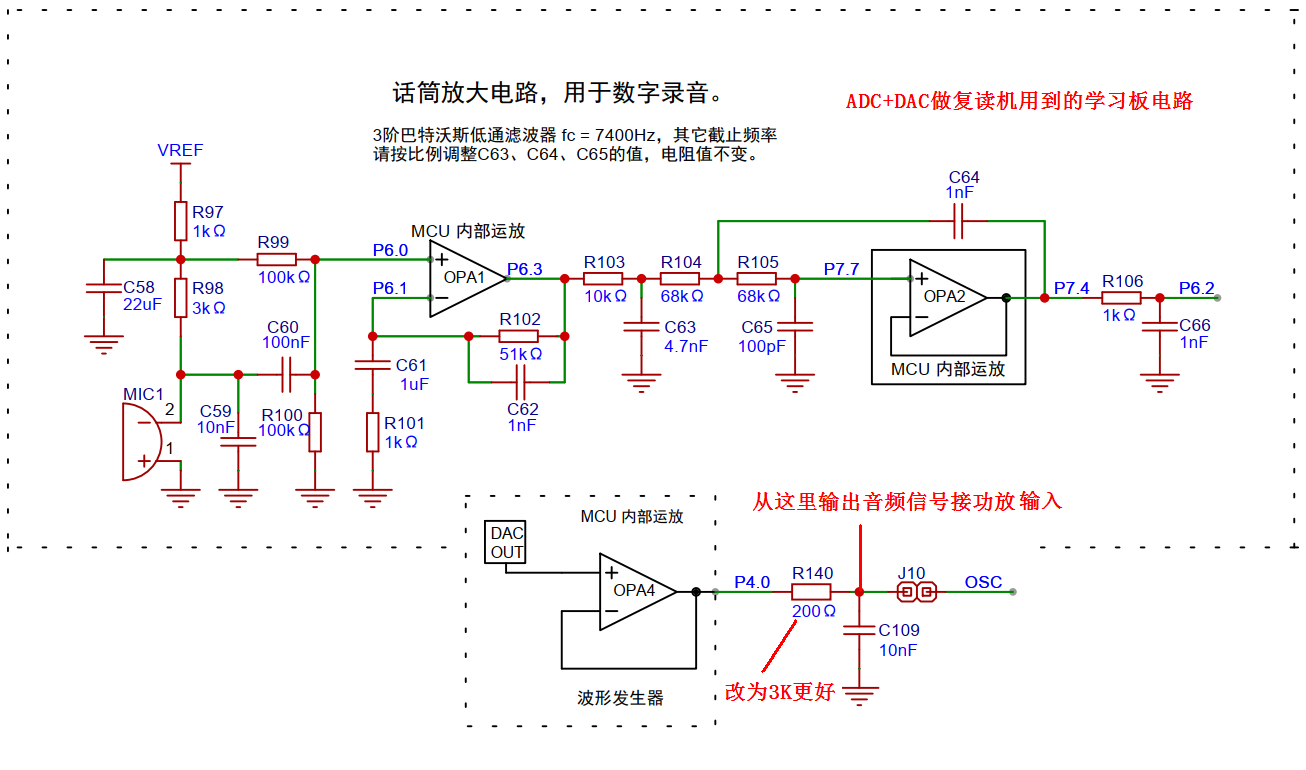

实验箱 用到的电路：

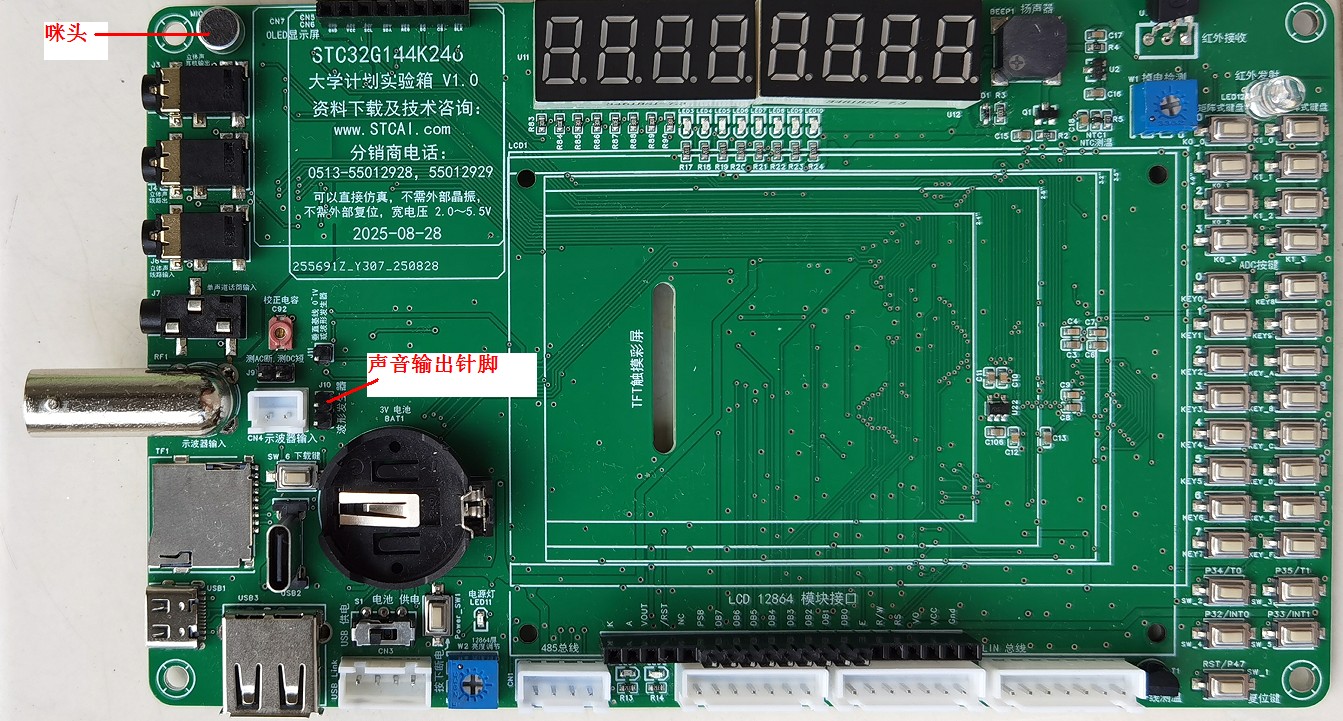

实物图：

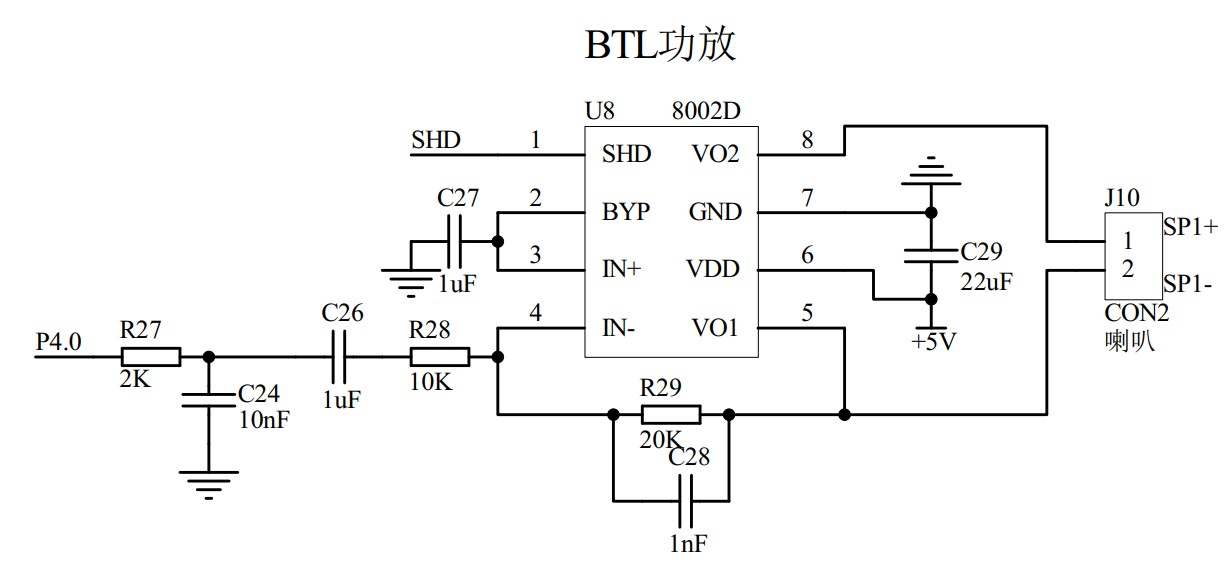

推荐 < RMB0.1 的，简易但电源低压BTL功放电路：
程序源码：
