轴承外圈出现凹坑时，滚子每次碾过故障区域都会产生"哐当"的冲击。这种周期性冲击就像用锤子敲打轴承外圈，我们如何在MATLAB里模拟这种带病工作的状态？关键在于抓住两个特征：冲击力的波形形状和冲击发生的间隔周期。

先看一个简化版的故障激励模型。假设凹坑长度为L，深度为h，当滚子进入凹坑的瞬间会产生速度突变。用分段函数来描述这个冲击力可能更直观：

function F = impact_force(t, L, D, h, omega)
    % 计算冲击发生的时间点
    T = pi*D/(omega*L);
    t_impact = mod(t, T);

    % 冲击波形建模（三角波简化）
    if t_impact < 0.001
        F = 1e5 * h * (1 - abs(t_impact - 0.0005)/0.0005);
    else
        F = 0;
    end
end

这段代码里，T是冲击周期，由轴承转速omega和故障长度L共同决定。三角波的幅值与故障深度h成正比——这符合物理直觉：坑越深，撞击越狠。0.001秒的冲击持续时间可根据实际工况调整。

接下来搭建完整的振动方程。取质量块-弹簧-阻尼系统为例，考虑故障激励力后微分方程变为：

function dx = bearing_sys(t, x, m, c, k, F_ext)
    dx = zeros(2,1);
    dx(1) = x(2);  % 速度
    dx(2) = (F_ext(t) - c*x(2) - k*x(1))/m; % 加速度
end

这里Fext就是前面定义的impactforce函数。使用时需要嵌套时间参数：

F_ext = @(t) impact_force(t, 0.003, 0.05, 1e-4, 1200*pi/30);
[t,X] = ode45(@(t,x) bearing_sys(t,x,10,50,1e5,F_ext), 0:0.0001:0.1, [0;0]);

注意看F_ext的参数设置：假设轴承内径50mm，转速1200rpm，故障长度3mm，深度0.1mm。这些参数直接影响仿真结果的表现形式。

matlab轴承动力学建模，滚子轴承外圈故障，以滚动体与故障边缘接触时产生的激励描述受力，能反应系统工况和故障尺寸的建模方法。 轴承外圈故障动力学建模，适合初学者入门、学习matlab编程和掌握轴承动力学理论

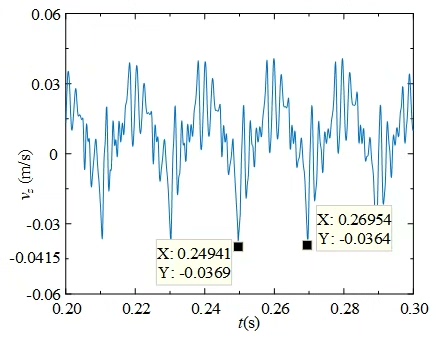

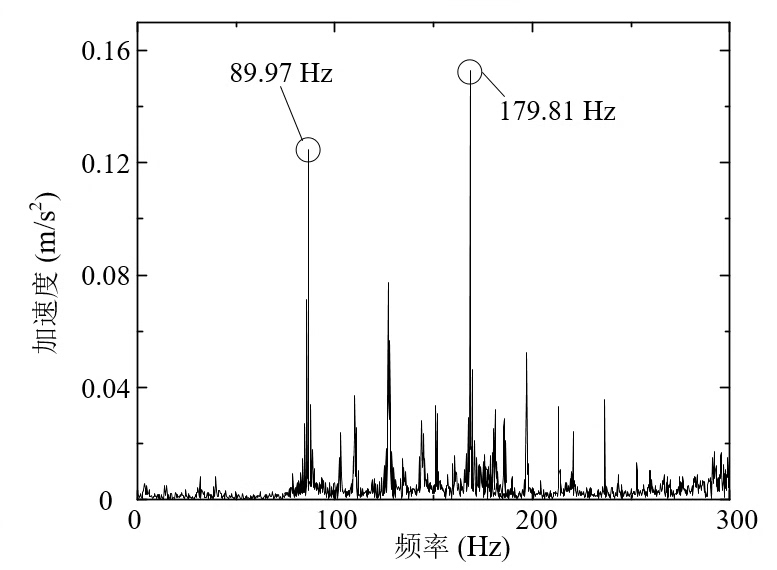

仿真完成后，对比正常与故障状态的频谱差异特别重要：

[pxx_normal, f] = pwelch(X_normal(:,1), 512, [], [], 1e4);
semilogy(f, pxx_normal); hold on;
[pxx_fault, ~] = pwelch(X_fault(:,1), 512, [], [], 1e4);
semilogy(f, pxx_fault, 'r');

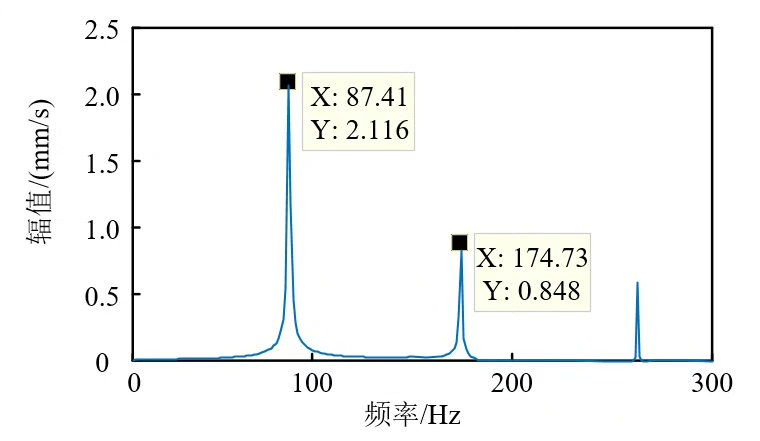

故障状态会在转速频率的倍频处出现明显谱线。比如当故障长度为3mm时，冲击频率应该是滚子通过频率的1.5倍左右，这个特征可以作为故障诊断的依据。

建模时容易掉进的两个坑：一是忽略故障边缘的几何形状对冲击波形的影响，实际中可以采用更精确的Hertz接触力模型；二是未考虑多个滚子同时处于故障区域的情况，这时需要引入相位差进行叠加计算。

建议尝试修改L参数观察频谱变化：当故障长度等于滚子间距时，冲击频率会与保持架转速频率重合，这种现象在实际故障诊断中经常被误判为其他类型故障。
