深度解析：如何利用智能网关实现“千里之外”的CAN总线实时调试与黑匣子记录？

前言

在汽车电子测试、工程机械运维以及工业4.0的产线监控中，CAN总线（ControllerAreaNetwork）因其高可靠性和实时性成为了事实上的通讯标准。然而，对于广大的售后工程师和研发人员来说，物理距离始终是调试效率的“死敌”：为了排查一个偶发的错误帧，往往需要背着电脑、带着CAN卡奔赴千里之外的现场。

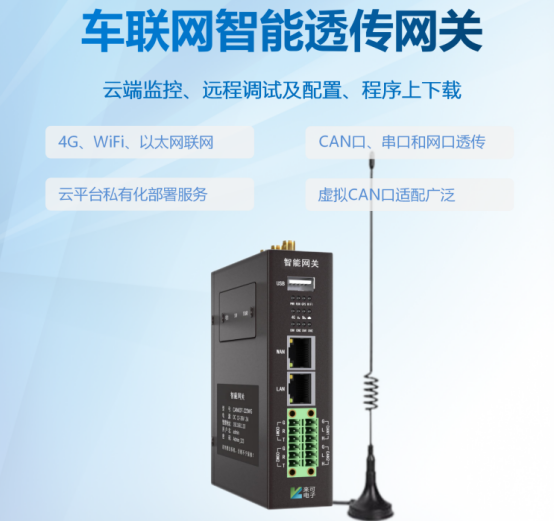

随着物联网技术的演进，“远程调试”不再是简单的串口透传。今天，我们将深度拆解一款工业级解决方案——CANIOT-222WG(R)智能CAN透传记录云网关，看它是如何通过虚拟化技术和边缘计算，打破物理界限，实现“远程即现场”的。

一、核心架构：从物理连接到云端虚拟化

CANIOT-222WG的设计初衷不仅是一个数据搬运工，而是一个具备边缘计算能力的智能节点。其系统逻辑可以分为三个层级：

1.物理链路层：全工业级冗余

设备在接口配置上极具诚意，支持2路CAN通道、2路RS-485/232串口以及2路百兆/千兆以太网口。这种多接口设计确保了它能同时接管整车或整套产线的通讯骨干。在电源与信号保护方面，设备支持DC12V-36V宽压输入，并具备防反接、电气隔离以及针对工业环境的3级静电（ESD）、浪涌（Surge）和脉冲（EFT）防护能力。

2.边缘计算层：不仅仅是转发

位于边缘层的网关负责数据的初步处理，包括数据过滤、清理、聚合与监控。这意味着当总线数据量极大时，网关可以根据预设规则，只将关键错误帧或特定ID的报文上传云端，极大节省了4G流量，并提升了实时告警的响应速度。

3.驱动应用层：无感透明传输

这是实现远程调度的关键。通过配套的“设备管理助手”，网关可以在工程师的Windows电脑上虚拟出标准的虚拟CAN接口。在软件底层，这些虚拟口与传统的PCAN、LAIKE或ZLG物理卡无异。

二、核心技术优势分析

1.零学习成本的软件兼容性

传统的远程方案往往需要专门编写上位机，但CANIOT-222WG实现了对现有工具链的无缝平替。由于它虚拟了标准硬件接口，工程师可以继续使用习惯的PCAN-View、ZCANPRO、CODESYS下载工具甚至基于PCAN-Basic二次开发的任何专用软件。只要选择对应的虚拟CAN通道，原本只能在现场插线完成的参数配置、固件更新（OTA）和报文分析，现在通过4G或WiFi即可跨屏完成。

2.工业级黑匣子记录功能（WGR版专属）

对于“偶发性故障”这一行业顽疾，CANIOT-222WGR提供了可靠的离线存储方案。

1. 海量存储容量：设备标配32GBTF卡，最高可扩展至1TB，足以支持双通道CAN数据在高负载下进行数月的循环记录。
2. 多模提取机制：在设备在线时，支持通过局域网或云端直接提取历史文件；若设备离线，数据也会安全固化在本地，并可在后期通过云平台进行远程调取。
3. 标准化数据处理：记录的原始数据可一键导出为ASC、CSV格式，完美兼容VectorCANoe等专业分析软件，确保了数据链条的完整性。

3.“三网融合”的弹性联网

1. 针对不同的应用场景，设备集成了4GCat.4DTU、WiFi和以太网接口。
2. 在野外路试中，通过4G结合GPS定位功能，实现轨迹与报文的同步记录。
3. 在厂房内部，通过WiFi接入现有的WLAN，节省流量成本。
4. 在固定工站，通过以太网口接入企业内网，实现最低延迟的数据吞吐。

三、实战场景解析：从“救火式售后”到“数字化运维”

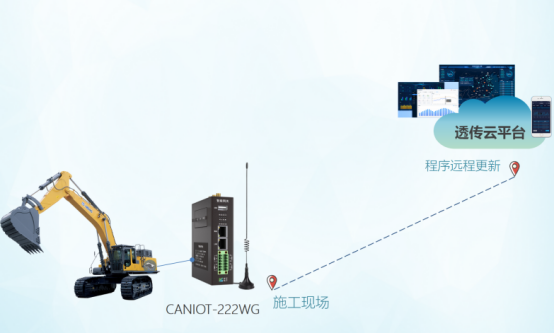

场景一：工程机械远程诊断

痛点：挖掘机、起重机分布在全国各地的工地，一旦控制器程序出错或传感器失灵，厂家售后差旅成本极高。

方案：预装CANIOT-222WG网关，售后工程师在总部通过“设备管理助手”开启透传。在办公室内远程打开程序下载软件，直接对现场设备进行在线刷写和实时参数读取。配合云端的流量监控和状态显示，可实现对数万台设备的统一管理。

场景二：新能源汽车路试数据回传

痛点：路试车每天产生TB级数据，手动拷贝TF卡效率低下且容易丢失重要时间片段。

方案：网关在车辆行驶过程中自动开启全量记录。工程师无需跟车，只需在后台定期查看云平台的文件列表，点击“远程提取”即可获取关键时刻的.blf日志文件。同时，网关的掉电保护功能确保了在车辆断电瞬间，最后一帧关键报文也能成功落盘。

四、云平台与私有化部署：安全与效率并重

为了应对不同企业对数据安全的极致追求，来可电子不仅提供了便捷的公有云服务，还支持私有化部署服务。企业可以将整套管理平台部署在自己的服务器上，独立管理海量设备与通讯数据，彻底杜绝技术泄密风险。

总结

CANIOT-222WG(R)不仅仅是一款网关，它更像是一个驻守在设备现场的虚拟技术支持团队。它通过硬件层面的高可靠防护、驱动层面的深度兼容以及云端的高效管控，真正实现了“让数据跑路，让工程师留守办公室”的愿景。

对于追求极致效率的开发者而言，这不仅是一款工具，更是一种全新的测试与维保方法论。
