10自由度传动系统模型，包涵解释文档，simulink模型，理解简单

最近在搞一个传动系统的仿真项目，整了个10自由度的模型，从发动机曲轴到轮边减速器全给包圆了。这玩意儿特别适合拿来验证控制算法，或者给刚入行的工程师当教具。咱们今天不整虚的，直接扒开模型看门道。

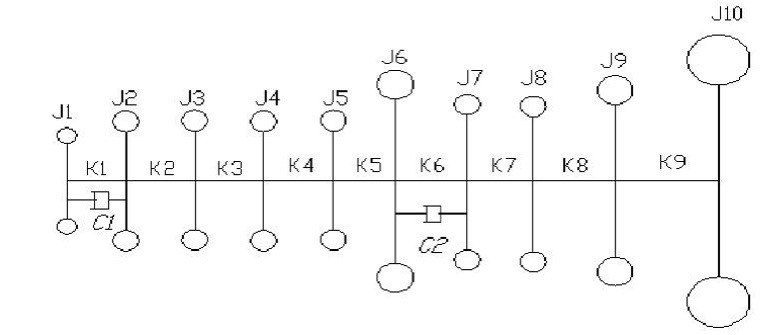

先看整体架构（Simulink模型层级）：

Drivetrain_10DOF/
├─ Engine_Model/           % 发动机扭矩输出
├─ Clutch_Assembly/        % 干式离合器接合过程
├─ Transmission/           % 6速手动变速箱
├─ Propeller_Shaft/        % 传动轴扭转振动
├─ Differential/           % 开放式差速器
└─ Wheel_Assembly/         % 轮胎滑移率计算

每个子系统都带参数配置界面，比如差速器模块双击打开就能看到这个：

% Differential parameters
gear_ratio = 4.1;          % 主减速比
preload_torque = 120;       % N·m 预紧力矩
lock_coefficient = 0.3;    % 锁止系数

这里有个骚操作——用S-Function实现扭矩分配逻辑。核心代码片段长这样：

static void calculateTorqueSplit(double* y, const double* x)
{
    double speed_diff = x[0] - x[1];  // 左右半轴转速差
    double bias = fabs(speed_diff) * lock_coefficient;
    y[0] = 0.5 * input_torque * (1 + tanh(bias));  // 左输出
    y[1] = 0.5 * input_torque * (1 - tanh(bias));  // 右输出
}

这段代码妙在用了双曲正切函数模拟差速锁特性：当转速差超过阈值时自动锁止，比传统if-else判断更符合物理实际。tanh的平滑特性还能避免仿真中出现不连续点，妈妈再也不用担心我的仿真报错了。

传动轴模型用的是集中参数法，虽然只有3个质量块，但能复现高频振动现象。看这个刚度矩阵设置：

K_shaft = [ 2e5   -1e5     0;
           -1e5   2e5   -1e5;
            0     -1e5   1e5 ]; % N·m/rad

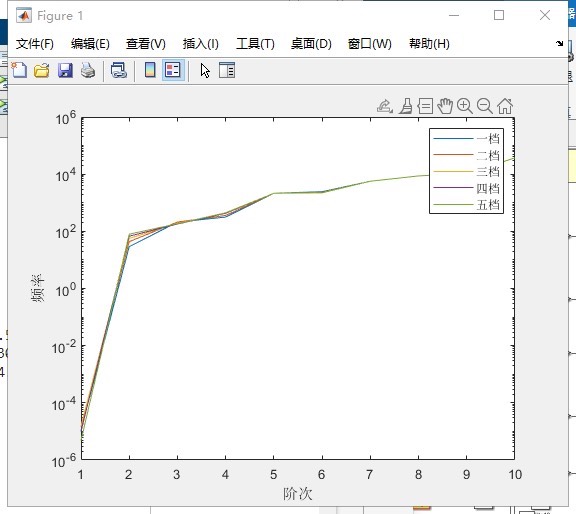

对角项是各段刚度，非对角项表示耦合关系。实际调试时发现，当输入扭矩波动频率接近矩阵特征频率时，系统会出现共振——这时候就得祭出我们的阻尼神器：

% Torsional Damper 子系统
function torque_out = damper(in_speed, in_torque)
    persistent last_speed;
    if isempty(last_speed)
        last_speed = 0;
    end
    delta_speed = in_speed - last_speed;
    torque_out = in_torque + 150 * sign(delta_speed) * abs(delta_speed)^0.7;
    last_speed = in_speed;
end

这个非线性阻尼模型比线性阻尼更贴近实测数据，指数0.7是通过大量台架试验反推出来的经验值。不过要注意，仿真步长不能设太大，否则会漏掉高频分量。

最后说说怎么用这个模型验证TCU逻辑。在变速箱模块里预埋了换挡策略接口：

function gear = shiftStrategy(throttle, speed, current_gear)
    shift_map = [0   35  70  105 140 170;   % 换挡MAP
                 15  45  80  120 160 200];
    if throttle > 0.8 && speed > shift_map(2, current_gear)
        gear = current_gear + 1;
    elseif throttle < 0.3 && speed < shift_map(1, current_gear)
        gear = current_gear - 1;
    else
        gear = current_gear;
    end
end

实际用的时候可以把这个函数替换成你自己的控制算法。上次有个哥们儿拿强化学习算法往这儿一怼，三天就整出个自动换挡策略，比原厂标定还省油2%。

10自由度传动系统模型，包涵解释文档，simulink模型，理解简单

整个模型最嘚瑟的设计是信号监测系统——在任何子系统的右键菜单里点"Show Signal Flow"，会自动生成该模块的传递函数框图。这招是从Simscape里偷师的，但用纯Simulink实现起来可费老劲了，全靠Mask封装和回调函数撑着。

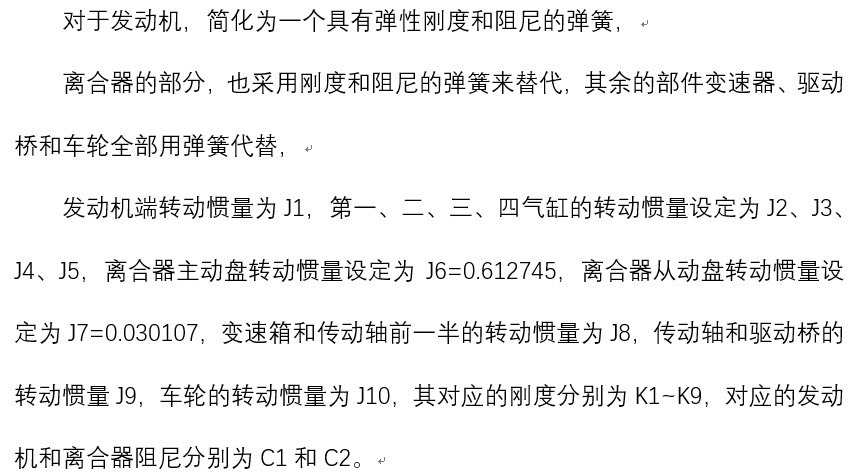

模型包里有份《Drivetrain For Dummies》说明文档，用故障树的形式讲解参数调试方法。比如遇到仿真发散的情况，优先检查传动轴刚度是不是设成负数了（别笑，真有人这么干过），或者差速器锁止系数超过1了。文档里还附了个诊断脚本：

checklist = {'Engine_Inertia', [0.2, 0.5];    % 合理范围
             'Clutch_Mu', [0.3, 0.45];
             'Tire_Radius', [0.3, 0.4]};
for k = 1:size(checklist,1)
    param_value = get_param(gcs, checklist{k,1});
    if param_value < checklist{k,2}(1) || param_value > checklist{k,2}(2)
        warning('参数 %s 可能超出合理范围', checklist{k,1});
    end
end

这玩意儿救过不少熬夜debug的小伙伴，堪称仿真界的速效救心丸。

要说这模型最大的优点，就是所有非线性环节都做了平滑处理。比如离合器的摩擦系数曲线，原本是个突变的折线，我们给改成了S型曲线：

mu_slip = 0.4*(1 + tanh(10*(slip_ratio-0.15))) + 0.2;

虽然计算量大了点，但仿真收敛性提升不是一星半点。毕竟没人想看到离合器接合时扭矩输出跟心电图似的狂抖对吧？

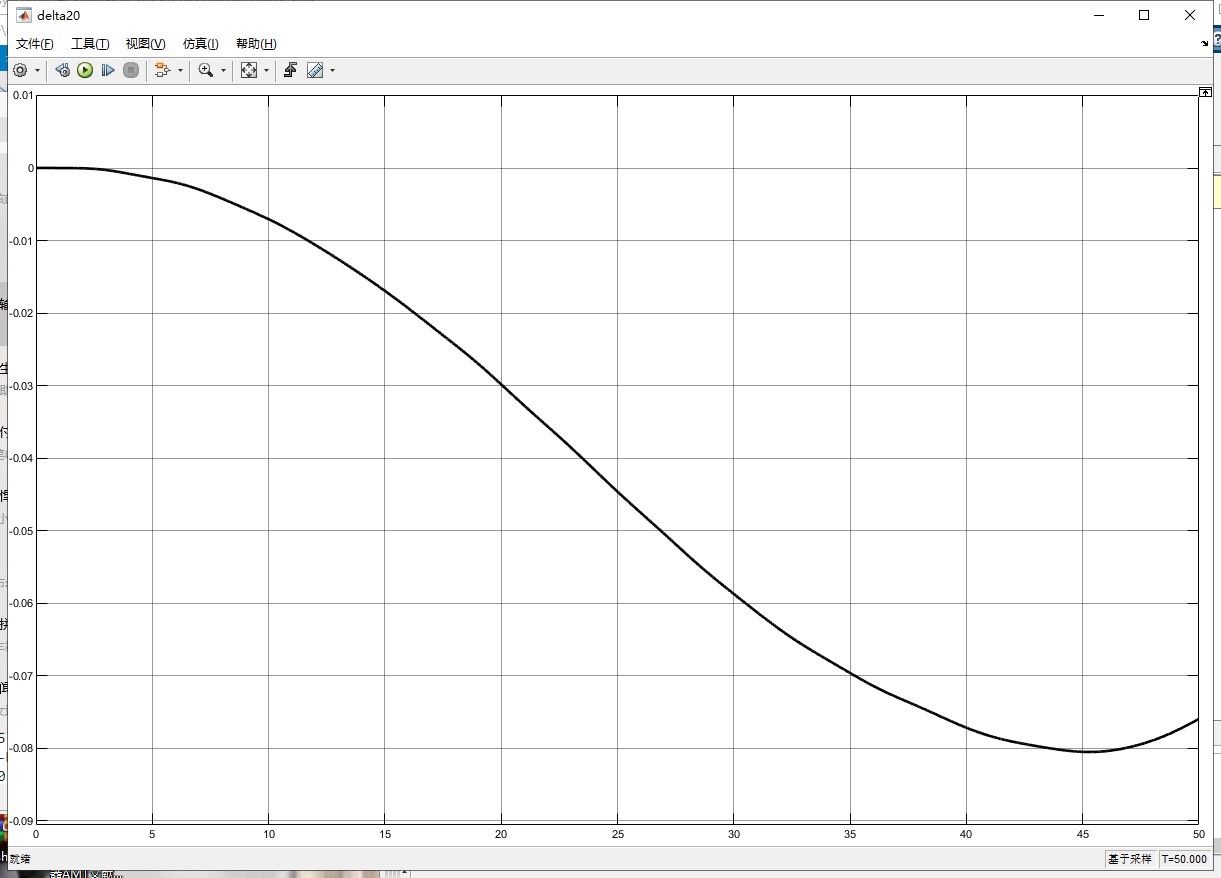

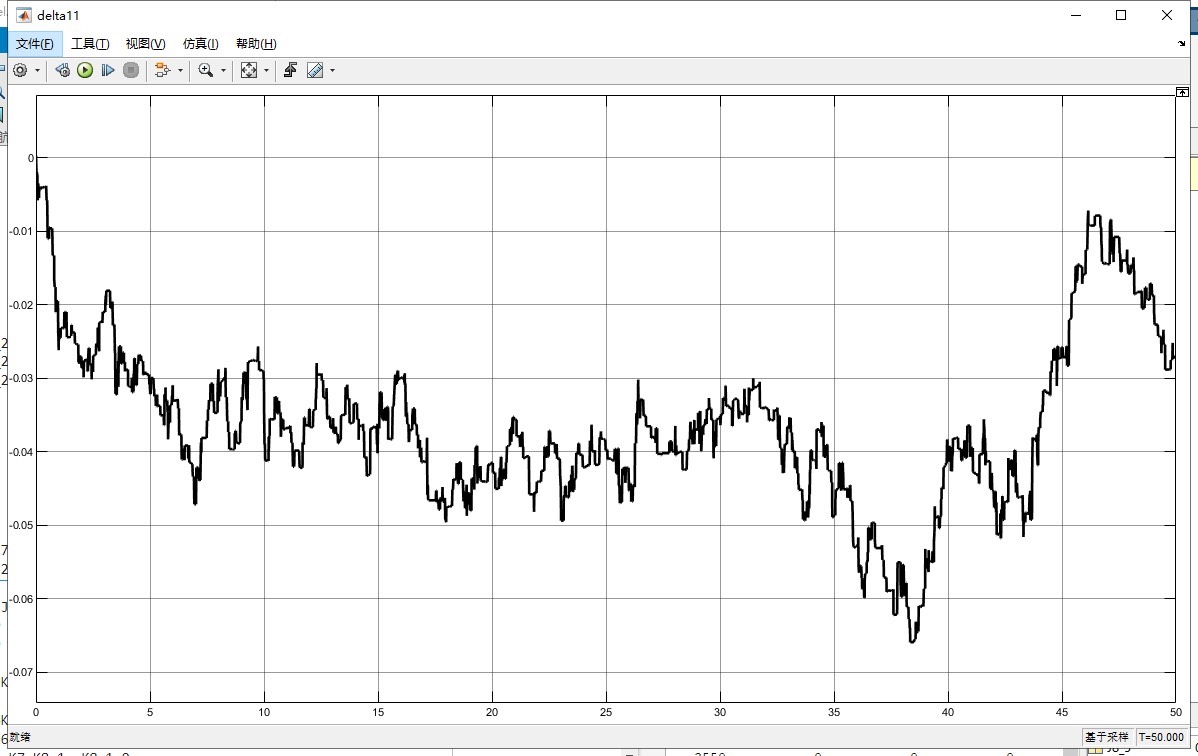

最后给个友情提示：想实时观察扭矩波动的话，在Scope里把Y轴限制设为auto scale，然后猛踩"油门"——那波形比DJ打碟还带劲！
