蚁群算法优化pid，图1是pid参数，图2是适应度函数变化（ITAE），图三是最终的跟踪性能。

在自动控制领域，PID控制算法可谓是基石般的存在。它简单有效，广泛应用于各种控制系统中。然而，传统PID控制在面对复杂、时变的系统时，参数整定往往成为一个棘手的问题。这时，智能优化算法便派上了用场，今天咱们就来聊聊蚁群算法如何优化PID。

PID参数简介

PID控制器由比例（P）、积分（I）、微分（D）三个环节组成，其控制规律为：

\[u(t)=Kp e(t)+Ki \int{0}^{t}e(\tau)d\tau + Kd \frac{de(t)}{dt}\]

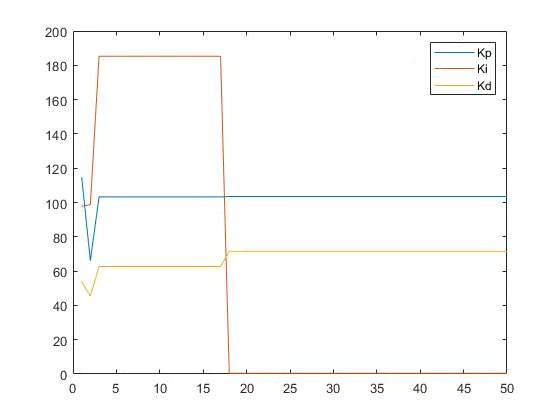

其中，\(u(t)\) 是控制器的输出，\(e(t)\) 是系统的误差（设定值与实际值之差），\(Kp\) 是比例系数，\(Ki\) 是积分系数，\(Kd\) 是微分系数。这三个参数 \(Kp\)、\(Ki\)、\(Kd\) 的取值，直接影响着控制系统的性能，如图1展示了这三个关键参数。合适的参数可以让系统快速响应、稳定运行且具有较小的稳态误差。但确定这些参数却并非易事，传统方法如Ziegler - Nichols法等，在复杂系统中效果往往不尽人意。

蚁群算法优化的思路

蚁群算法模拟了自然界蚂蚁觅食的行为。蚂蚁在寻找食物的过程中，会在路径上留下信息素，信息素浓度高的路径更容易被后续蚂蚁选择。基于此，我们可以将PID的三个参数 \(Kp\)、\(Ki\)、\(K_d\) 看作是蚂蚁要寻找的“最优路径”。

在代码实现中，首先要初始化蚁群算法的一些参数，比如蚂蚁数量、信息素挥发因子、信息素启发因子等。

# 初始化蚁群算法参数
num_ants = 50  # 蚂蚁数量
alpha = 1.0  # 信息素启发因子
beta = 2.0  # 期望启发因子
rho = 0.5  # 信息素挥发因子
Q = 100  # 信息素强度

每只蚂蚁会在参数空间中随机生成一组 \(Kp\)、\(Ki\)、\(K_d\) 值，然后根据这些参数值去计算PID控制器在系统中的控制效果。而衡量这个控制效果的，就是适应度函数。

适应度函数（ITAE）

我们选用ITAE（时间与绝对误差积分）作为适应度函数，其表达式为：

蚁群算法优化pid，图1是pid参数，图2是适应度函数变化（ITAE），图三是最终的跟踪性能。

\[ITAE = \int{0}^{tf}t|e(t)|dt\]

\(t_f\) 是仿真结束时间。这个函数综合考虑了误差的大小以及误差存在的时间，值越小说明控制效果越好。在代码中，我们可以这样计算：

import numpy as np

def calculate_itae(error, time):
    return np.trapz(time * np.abs(error), time)

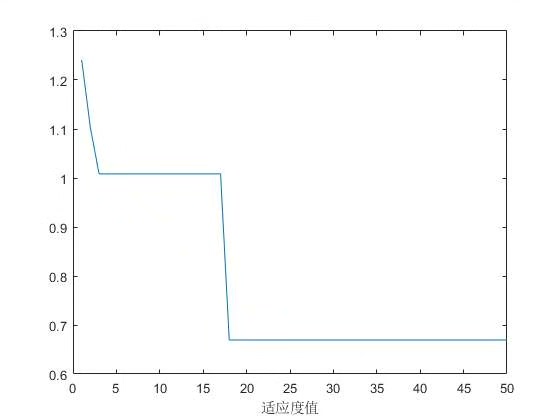

图2展示了在蚁群算法迭代过程中，适应度函数（ITAE）的变化情况。随着迭代次数的增加，ITAE值逐渐减小，意味着蚁群算法在不断寻找更优的PID参数组合。

最终的跟踪性能

当蚁群算法经过一定次数的迭代，收敛到一组最优的 \(Kp\)、\(Ki\)、\(K_d\) 参数后，我们将这组参数应用到PID控制器中，来观察系统的跟踪性能，这就是图3所呈现的内容。

以下是一个简单的基于蚁群算法优化PID的控制系统仿真代码框架：

import matplotlib.pyplot as plt
import control

# 定义被控对象传递函数
num = [1]
den = [1, 1, 0]
sys = control.TransferFunction(num, den)

# 蚁群算法优化PID过程（简化示意，实际需更多逻辑）
# 省略具体迭代寻找最优参数过程，假设已得到最优参数
kp_opt = 1.5
ki_opt = 2.0
kd_opt = 0.5

# 构建PID控制器传递函数
kp = kp_opt
ki = ki_opt
kd = kd_opt
num_pid = [kd, kp, ki]
den_pid = [1, 0]
pid = control.TransferFunction(num_pid, den_pid)

# 闭环系统
closed_loop = control.feedback(pid * sys, 1)

# 仿真
t, y = control.step_response(closed_loop)

# 绘图展示跟踪性能
plt.plot(t, y)
plt.xlabel('Time (seconds)')
plt.ylabel('Response')
plt.title('Final Tracking Performance of ACO - Optimized PID')
plt.grid(True)
plt.show()

从图3中可以清晰看到，经过蚁群算法优化后的PID控制器，使得系统能够快速且准确地跟踪设定值，具有良好的动态性能和稳态性能。

通过蚁群算法对PID的优化，我们为复杂系统的控制提供了一种更为智能、高效的解决方案，极大地拓展了PID控制在实际应用中的潜力。

以上就是关于蚁群算法优化PID的一些探讨，希望能给各位在控制领域探索的朋友一些启发。
