LabVIEW开发的设备程序 上位机软件采用labview子面板来分别显示每台设备的主界面，一共可以扩展6个设备、显示6个主界面。 由于当时每台子设备都是一样的，这6个主界面的程序共用了所有的子程序，6个设备独立运行互不干涉。 软件使用modbus tcp/ip协议跟西门子200smart plc通信，主控制逻辑写在plc里，使用指针读取多个阶段的参数，可由电脑、触摸屏协同或者单独控制。

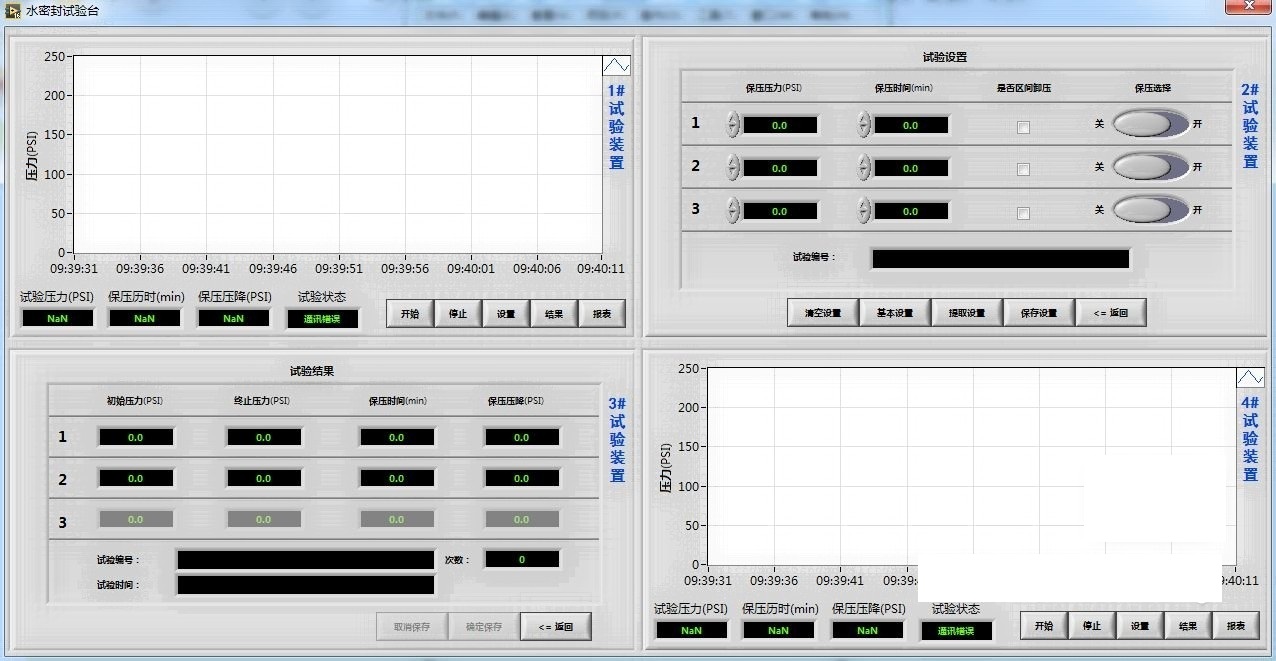

实验室里那台用了五年的工控机风扇嗡嗡作响，屏幕上六个并排的监控窗口却稳如老狗——这就是我们去年用LabVIEW折腾出来的多设备监控系统。当时产线要同时控制六台同型号的烘干设备，甲方还特别要求能在不停机的情况下扩展新设备，这需求直接把C#组的同事整懵了。

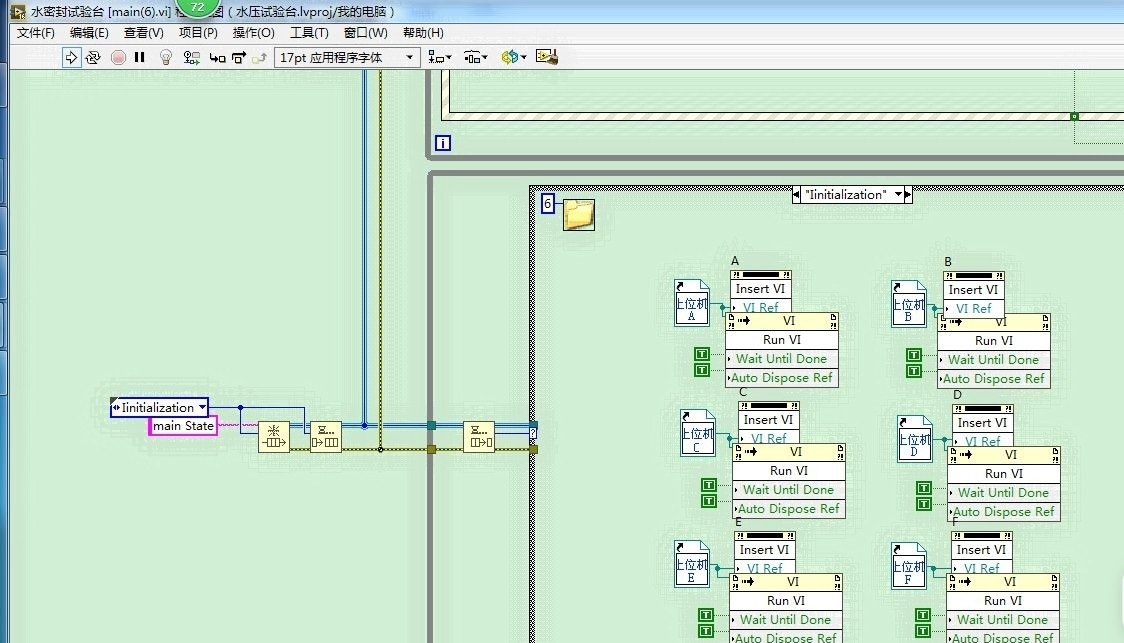

核心玩法在子面板（Subpanel）控件上。就像乐高积木的拼接方式，我们在主界面预埋了六个透明容器。当设备上线时，动态加载的VI会像俄罗斯方块一样精准嵌入：

// 动态加载设备界面
For i=0 To 5
    VIref := VI Server.Open("设备模板.vi")
    Subpanel[i].InsertVI(VIref)
    VIref.FP.Open = True
End For

这段魔法代码里有三个关键点：1）用VI Server实现运行时动态加载，避免内存爆炸；2）数组索引直接对应设备ID，防止窗口错位；3）前面板保持打开状态才能正常显示。调试时忘开前面板，结果六个黑框盯着我们笑了半小时。

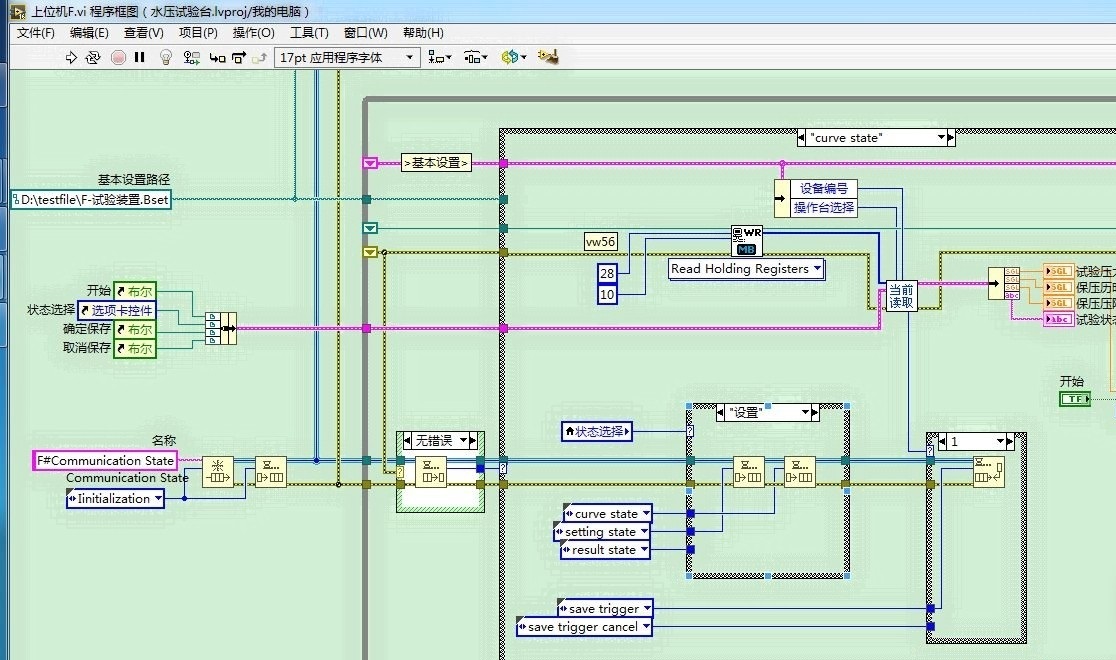

通信层采用Modbus TCP/IP直连PLC，这里有个骚操作——用指针偏移实现参数批量读取。PLC侧用&VB100这样的指针，LabVIEW这边则是：

MB TCP Master.Read Holding Registers(
    IP: "192.168.1.10",
    Starting Address: 100 + 20*(设备ID-1),
    Quantity: 20
)

每个设备独占20个寄存器的地址段，通过设备ID动态计算偏移量。有次实习生把加法写成乘法，导致六台设备的温度参数集体跳起迪斯科，现场堪比夜店灯光秀。

事件结构里藏了个暗门——长按设备窗口三秒会弹出权限切换菜单。通过这个隐藏功能，中控室和现场触摸屏能实时抢夺控制权：

Case 设备控制权变更:
    Local变量.锁定PLC写入 := True
    调用子VI("控制权交接.vi")
    生成系统日志("设备"+ID+"控制权转移")

这招后来在设备检修时派上大用场，维护人员不用跑回主控室就能接管设备。有次生产线突发故障，正是靠这个设计避免了整线停机的损失。

现在回想起来，这套架构最妙的是资源占用控制。六个设备共用同一份子VI内存空间，运行时内存增幅不到单设备的1.5倍。秘诀在于将设备状态数据封装成簇（Cluster），配合LabVIEW自带的并行处理机制，每个子面板实际是独立运行的沙盒环境。

不过项目上线后还是遇到了幽灵bug——某个设备偶尔会读取到隔壁的参数。最后发现是PLC的指针地址在极端情况下会溢出，于是我们在LabVIEW侧加了地址范围校验，就像给每个寄存器的门牌号装了电子锁：

If (起始地址 < 100) Or (起始地址 > 500) Then
    触发报警("地址越界")
    停止当前操作
End If

这套系统至今还在产线上跑着，听说最近甲方又加了两个设备。同事说当时预留的六个子面板框刚好用完，不知道他们有没有后悔没多留几个扩展位——不过那就是另一个故事了。
