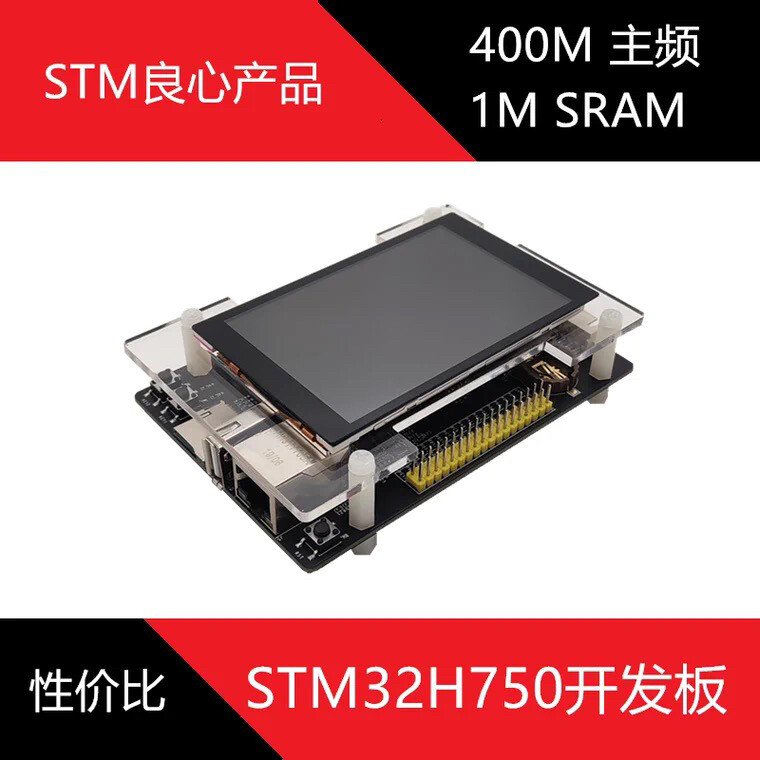

基于STM32H750芯片和SOEM的EtherCAT主站源码 提供配套CUBE工程和。 SOEM协议栈使用1.3.1版本。 可配套如图所示开发板使用。 支持DC同步。 可配合汇川IS620N、三洋RS3、赛孚德ASD620B、埃斯顿ProNet、迈信EP3E、台达A2-E、伟创SD700、松下A5B/A6B和欧姆龙G5系列驱动器使用，或提供想适配的驱动器型号。

EtherCAT作为一种高效的实时工业以太网协议，在工业自动化领域有着广泛的应用。而STM32H750作为ST公司推出的高性能微控制器，其强大的处理能力和丰富的外设资源，使其成为EtherCAT主站开发的理想选择。结合SOEM协议栈，我们能够快速搭建一个功能完善的EtherCAT主站系统。

硬件选型与配置

选择STM32H750作为主控制器的主要原因在于其内置的硬件以太网MAC模块，该模块支持全双工千兆以太网通信，极大简化了网络通信的设计难度。此外，STM32H750还具备多路高速PWM输出，这在驱动器控制场景中非常实用。

基于STM32H750芯片和SOEM的EtherCAT主站源码 提供配套CUBE工程和。 SOEM协议栈使用1.3.1版本。 可配套如图所示开发板使用。 支持DC同步。 可配合汇川IS620N、三洋RS3、赛孚德ASD620B、埃斯顿ProNet、迈信EP3E、台达A2-E、伟创SD700、松下A5B/A6B和欧姆龙G5系列驱动器使用，或提供想适配的驱动器型号。

在开发板设计时，我们重点考虑了以下几个关键点：

1. 以太网接口：使用ST官方推荐的DL1xEAC-100A以太网PHY芯片，确保千兆网络的稳定通信。
2. 扩展接口：预留RS485、CAN等通信接口，便于与不同类型设备的集成。
3. 电源管理：采用双电源设计，24V工业电源和3.3V数字电源分离，保证系统稳定性。

软件实现

软件开发基于STM32Cube生态系统，结合SOEM协议栈1.3.1版本。SOEM协议栈是一个开源的 EtherCAT 主站协议栈，支持多种操作系统，非常适合嵌入式开发场景。

STM32Cube工程配置

在 stm32cubeMX 中配置以太网和 GPIO 外设时，需要特别注意中断优先级的设置，以确保网络通信的实时性。以下是部分关键配置代码：

// 配置以太网DMA中断
HAL_NVIC_SetPriority(ETH_IRQn, 2, 0);
HAL_NVIC_EnableIRQ(ETH_IRQn);

// GPIO初始化代码
MX_GPIO_Init();

SOEM协议栈集成

SOEM协议栈的集成是整个系统的核心部分。我们使用了1.3.1版本，该版本在稳定性和功能上都有显著提升。以下是SOEM初始化代码片段：

// 初始化SOEM协议栈
if (SOEM_InitEtherCAT(&ecatMaster, ECAT_DEFAULTTickCountFrequency)) {
    // 初始化失败处理
    errorLedOn();
    return;
}

// 网络配置
SOEM_ConfigNetwork(&ecatMaster, 0, 0);
SOEM_AddEtherCATPort(&ecatMaster, (uint8_t*)MAC_ADDRESS, IF_TYPE, 0);
SOEM_SetPortName(&ecatMaster, 0, "ECAT0");

功能实现

我们的EtherCAT主站系统重点实现了以下功能：

1. DC同步功能：DC同步（Distributed Clock）是EtherCAT协议中的重要特性，能够实现设备间的精确时间同步。我们通过配置STM32的定时器模块，确保DC同步的准确性。

// 定时器配置
TIM_HandleTypeDef htim1 = {0};
__HAL_TIM_SetCounter(&htim1, 0);
HAL_TIM_Start(&htim1);

1. 驱动器适配：该系统支持汇川IS620N、三洋RS3等多种主流驱动器。通过配置不同的PDO（Process Data Object），可以轻松实现与不同品牌驱动器的兼容。

// 配置 PDO
SOEM_AddMappedObject(&ecatMaster, 0x1000, VENDOR_ID, 0x1, sizeof(UINT32), 0);

1. 状态监控：系统实时监控从站设备的状态信息，包括温度、电流、位置等关键参数。

应用案例

在实际应用中，我们可以将该EtherCAT主站系统用于伺服电机的定位控制。例如：

// 伺服电机定位控制
void ServoControl(SERVO_Param_t *param) {
    // 配置目标位置
    SOEM_SetUINT32(param->slaveIndex, 0x1000, param->targetPosition);
    // 启动运动
    SOEM_SetUINT32(param->slaveIndex, 0x1001, 0x1); // 启动信号
}

整个开发过程中，我们始终坚持模块化设计思路，每个功能模块独立开发和测试，确保系统的可靠性和可维护性。

通过以上介绍，可以看出，基于STM32H750和SOEM协议栈的EtherCAT主站系统，不仅具有高性能、高可靠性的特点，而且具备广泛的设备兼容性和灵活的可扩展性。无论是工业自动化还是智能设备控制，这套方案都能够提供有力的技术支持。
