具体实现功能

设计介绍

51单片机简介

资料内容

原理图和PCB（AD19）

程序（Keil5）

全部资料

资料获取

---

具体实现功能

由51单片机+LCD1602液晶+DS18B20温度传感器+超声波传感器+语音芯片+喇叭等构成。
具体功能：
（1）LCD1602实时显示测的距离和温度；距离测量范围0.02m~4m，精度为0.01m；
（2）具有实时语音播报功能，按下按键播报测量距离；
（3）可以按键设置报警值，超过报警值声光报警。

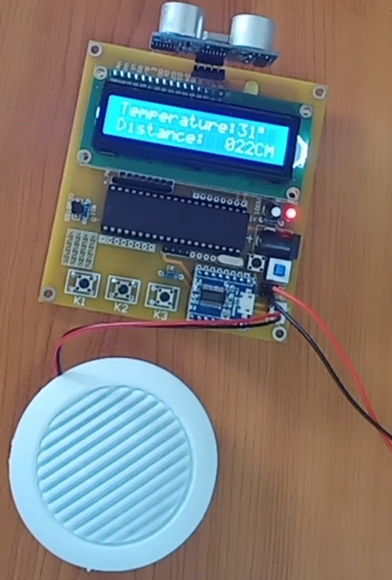

仿真/实物演示视频：

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

原理图和PCB（AD19）

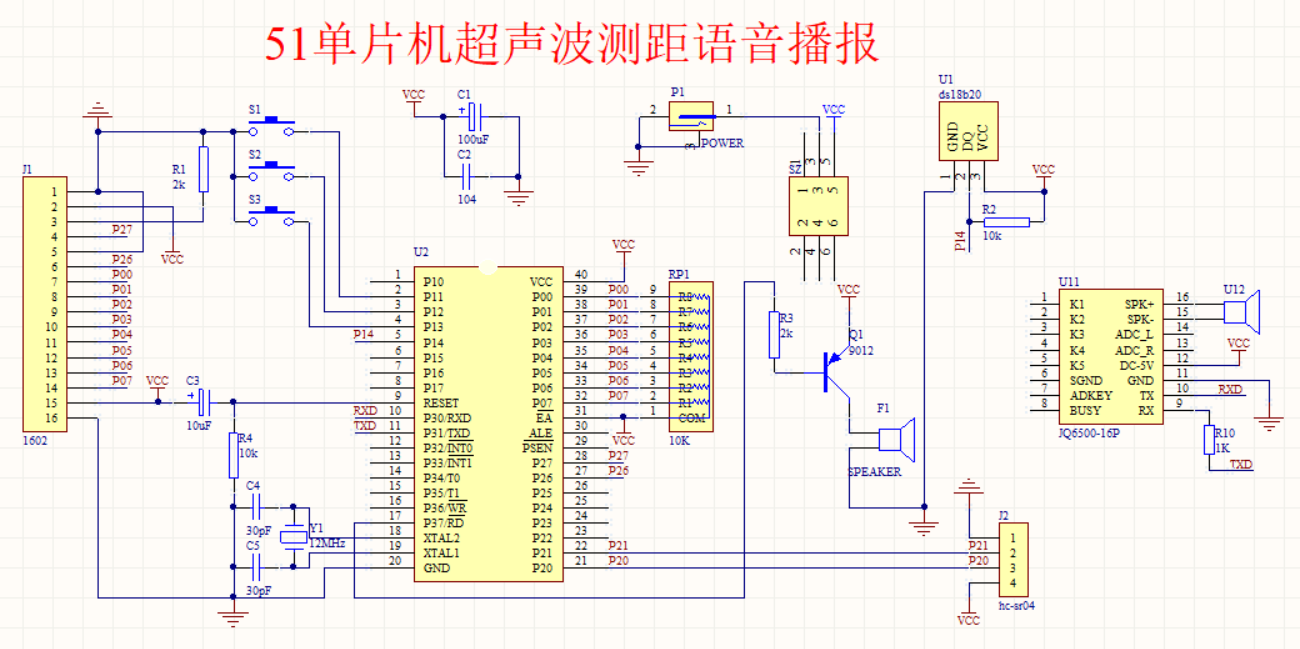

本系统原理图和PCB设计采用Altium Designer19，具体如图。

注1：请使用Altium Designer19直接打开资料中的工程文件（资料中已说明打开方式）！

注2：此设计需按照原理图制作实物，不可直接烧录到任何开发板中运行（需要修改程序）！

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

主函数如下：

////////////////
//主函数
void main()
{
	UART_init();
	Init_ultrasonic_wave();
	//屏幕初始化
	Init1602();
	//温度初始化
	tmpchange();
	t_=tmp();
	tmpchange();
	t_=tmp();
	tmpchange();
	t_=tmp();

	//循环显示
	while(1)
	{
		Key();
		if(yuyin_flag==1)
		{
		   yuyin_flag=0;

		   ONE4[4]=L_/100;
		   ONE5[4]=L_/10%10;
		   ONE6[4]=L_%10;
		   if(ONE4[4]==0)ONE4[4]=0x0A;
		   if(ONE5[4]==0)ONE5[4]=0x0A;
		   if(ONE6[4]==0)ONE6[4]=0x0A;

		   UART_send_string(ONE1,6);
		   delayms(1);
		   UART_send_string(ONE4,6);
		   delayms(1);
		   UART_send_string(ONE3,6);
		   delayms(1);
		   UART_send_string(ONE5,6);
		   delayms(1);
		   UART_send_string(ONE6,6);
		   delayms(1);
		   UART_send_string(ONE2,6);
		   delayms(1);
		}
		//正常显示
		if(mode==0)
		{
			StartModule();//启动超声波
			while(!RX);	  //当RX为零时等待
			TR0=1;		  //开启计数
			while(RX);	  //当RX为1计数并等待
			TR0=0;		  //关闭计数

			delayms(20);  //20MS
			tmpchange();  //温度转换
			t_=tmp();     //度温度
			Conut(t_/10); //计算距离
			if(L_>Max||L_<Min)
			{
				Feng_Start();
			}
			else
			{
				if(FW!=1)
				Feng_Stop();
			}
			Display_1602(t_/10,L_);
		}
		//调整显示
		else if(mode!=0)
		{
			//最大最小值
			Init_MaxMin();
			while(mode!=0)
			{

				Key();
				if(k==1&&mode==1)
				{
					Init_MaxMin();
   				write_com(0x8d);//设置位置
				}
				else if(k==1&&mode==2)
				{
					Init_MaxMin();
   				write_com(0x8d+0x40);//设置位置
				}
				k=0;
			}
			//界面初始化
			Init1602();
		}
	}
}

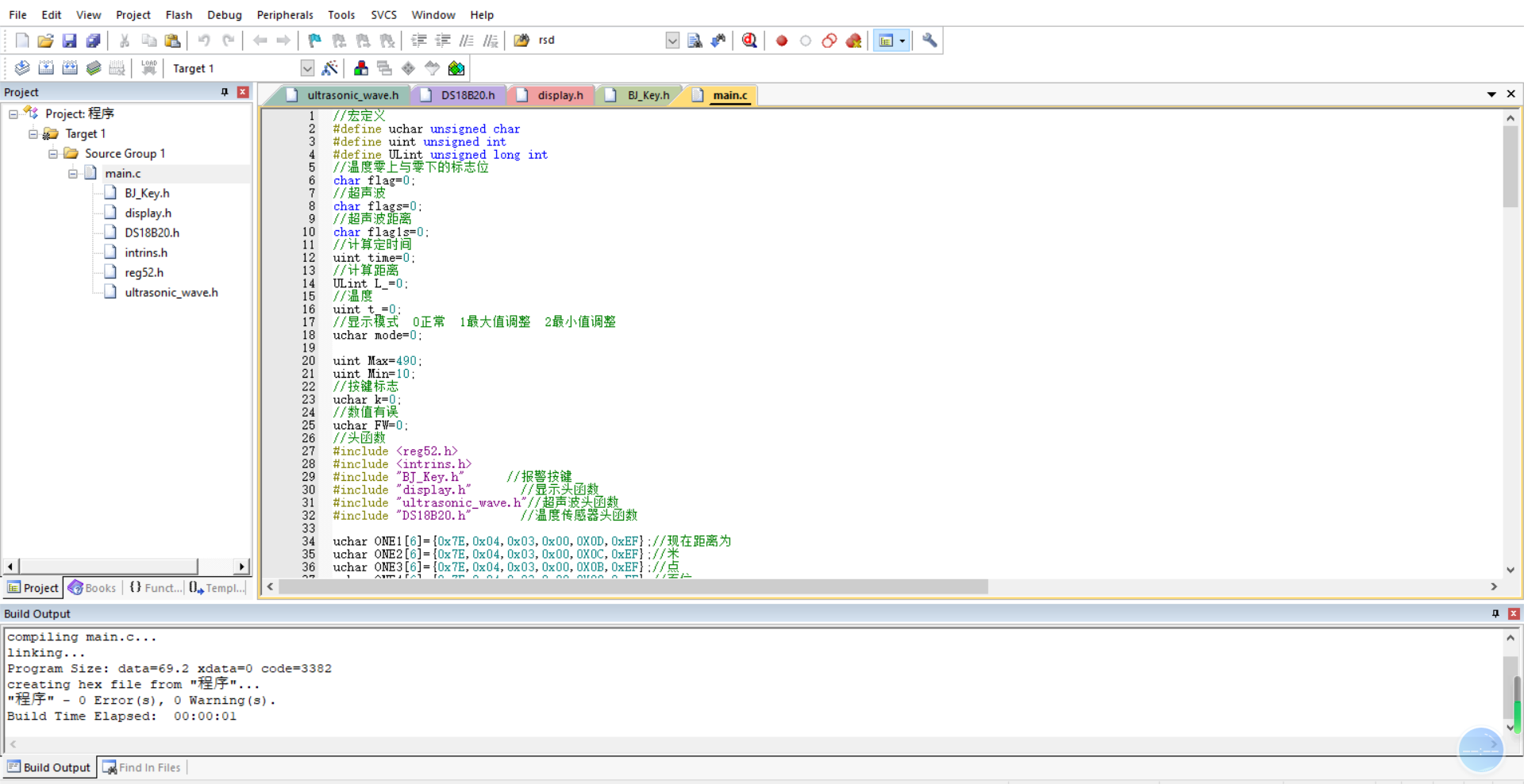

程序运行结果如图：

注：请使用KEIL C51直接打开资料中的工程文件（资料中已说明打开方式）！

全部资料

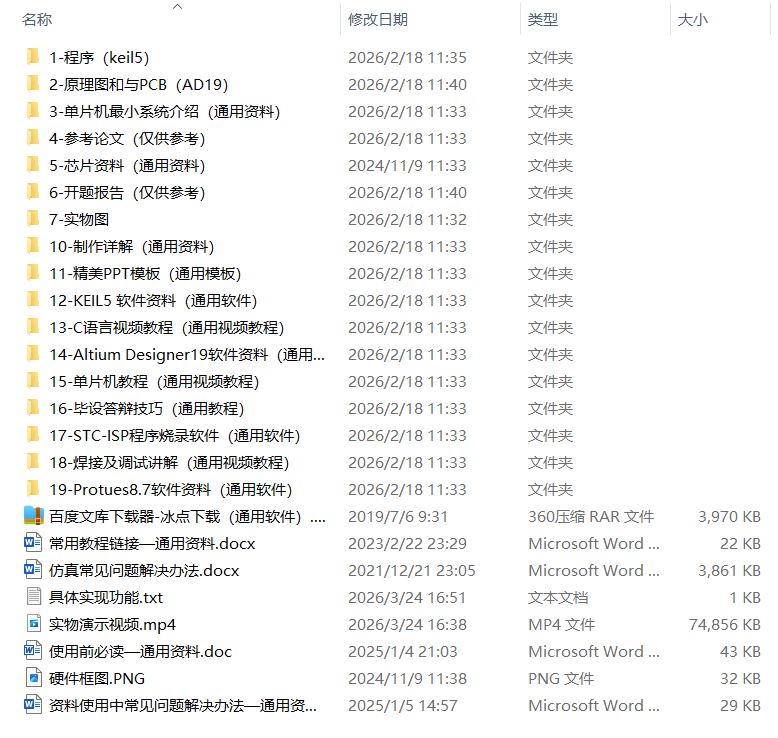

全部资料包括原理图和PCB源文件(AD19)、程序(Keil5)、protues仿真(protues8.7)、设计报告(仅供参考)、仿真视频、开发资料、仿真视频、单片机最小系统介绍等，全网最全！资料内容如下图所示！！
