DevOps三 Harbor与Jenkins流水线介绍

本文介绍了Harbor私有Docker镜像仓库的集成与使用。Harbor相比官方Registry提供更完善的权限管理、安全扫描等功能。文章详细说明了Harbor的安装步骤，包括下载解压、配置修改和启动流程。同时演示了Harbor的核心使用场景：创建用户和私有项目、推送/拉取镜像操作。特别针对Jenkins集成场景，说明了如何让Jenkins容器使用宿主机Docker服务来实现镜像构建和发布。通过H

麦芽糖0219

375人浏览 · 2026-03-04 19:45:27

麦芽糖0219 · 2026-03-04 19:45:27 发布

一集成Harbor

1.1 Harbor介绍

前面在部署项目时，我们主要采用Jenkins推送jar包到指定服务器，再通过脚本命令让目标服务器对当前jar进行部署，这种方式在项目较多时，每个目标服务器都需要将jar包制作成自定义镜像再通过docker进行启动，重复操作比较多，会降低项目部署时间。

我们可以通过Harbor作为私有的Docker镜像仓库。让Jenkins统一将项目打包并制作成Docker镜像发布到Harbor仓库中，只需要通知目标服务，让目标服务统一去Harbor仓库上拉取镜像并在本地部署即可。

Docker官方提供了Registry镜像仓库，但是Registry的功能相对简陋。Harbor是VMware公司提供的一款镜像仓库，提供了权限控制、分布式发布、强大的安全扫描与审查机制等功能

1.2 Harbor安装

这里采用原生的方式安装Harbor。

下载Harbor安装包：https://github.com/goharbor/harbor/releases/download/v2.3.4/harbor-offline-installer-v2.3.4.tgz

拖拽到Linux并解压：

tar -zxvf harbor-offline-installer-v2.3.4.tgz -C /usr/local/

修改Harbor配置文件：
- 首先复制一份harbor.yml配置
```
cp harbor.yml.tmpl harbor.yml
```

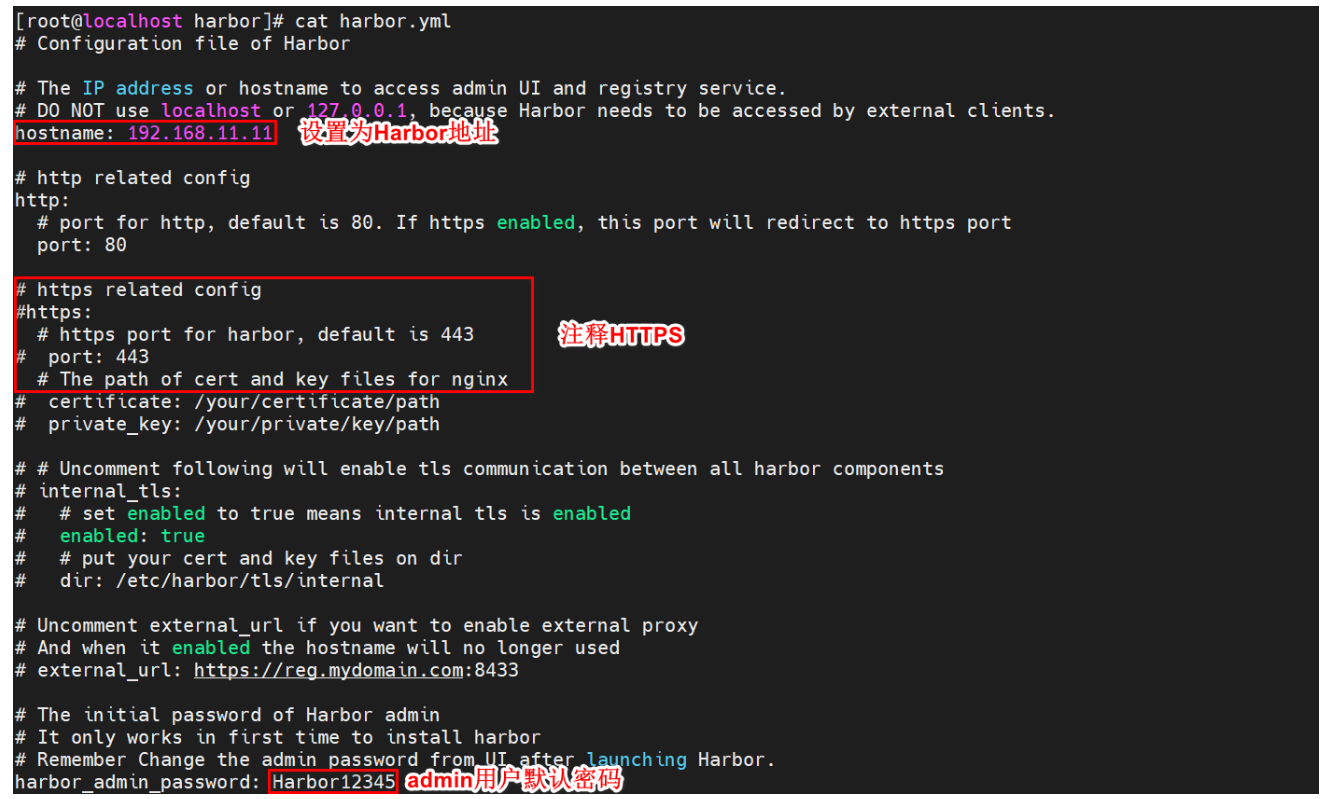

- 编辑harbor.yml配置文件

  配置Harbor文件

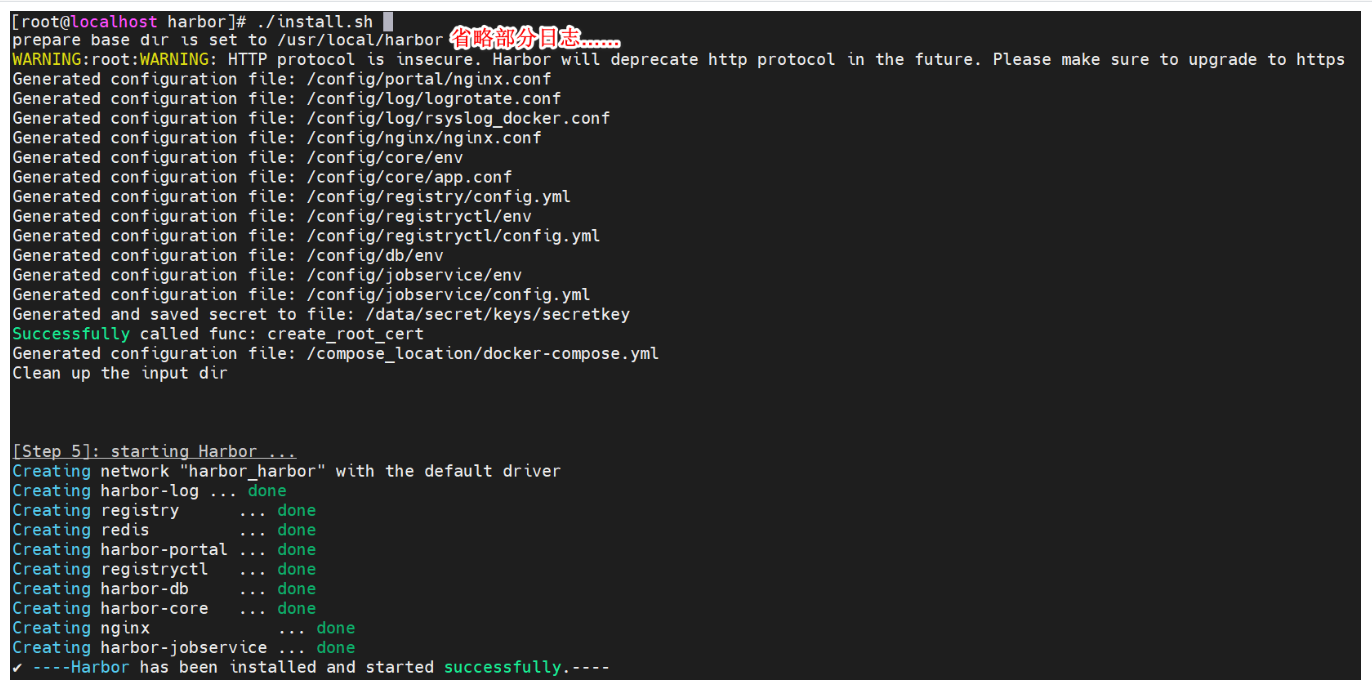

启动Harbor
```
./install.sh
```
查看日志

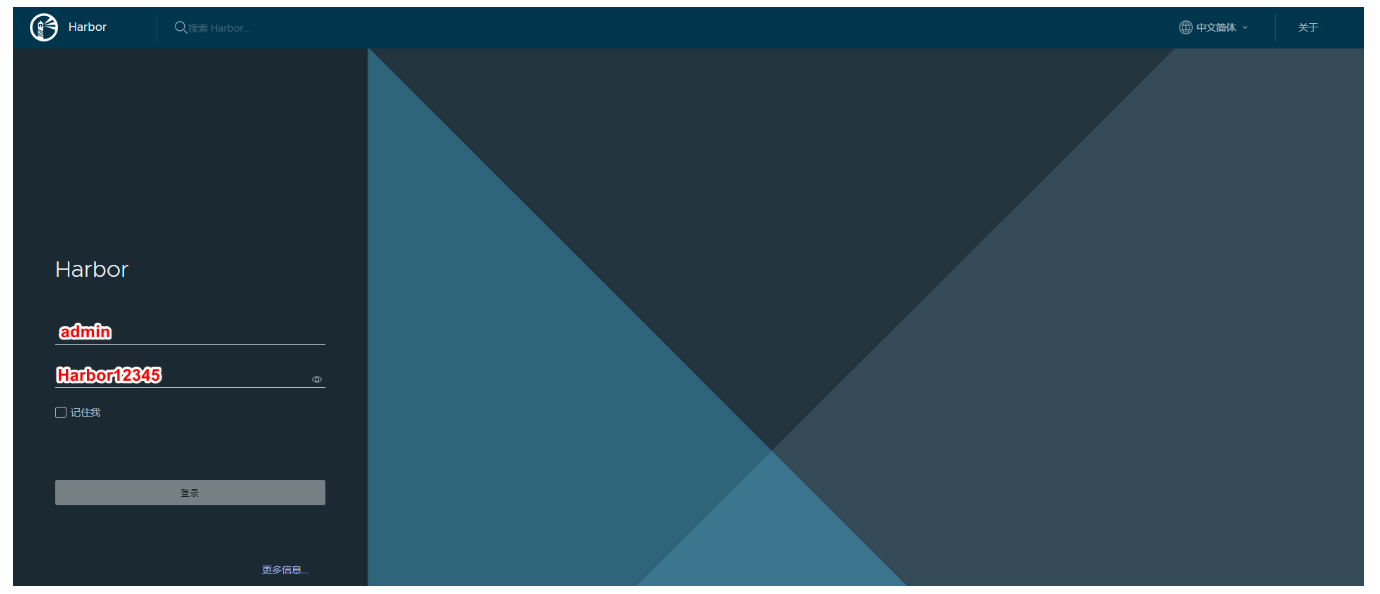

登录Harbor

登录Harbor

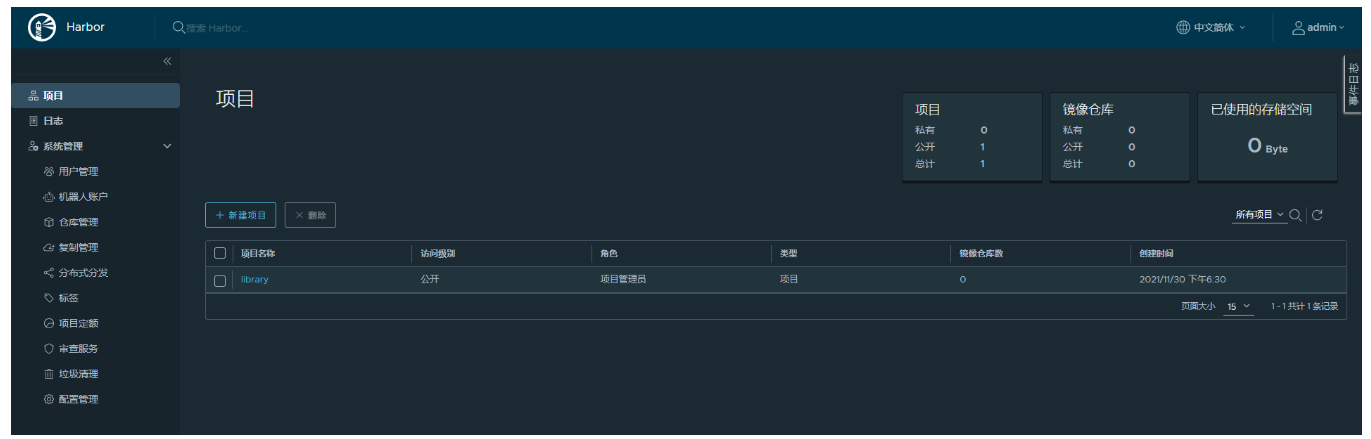

首页信息

首页信息

1.3 Harbor使用方式

Harbor作为镜像仓库，主要的交互方式就是将镜像上传到Harbor上，以及从Harbor上下载指定镜像

在传输镜像前，可以先使用Harbor提供的权限管理，将项目设置为私有项目，并对不同用户设置不同角色，从而更方便管理镜像。

1.3.1 添加用户构建项目

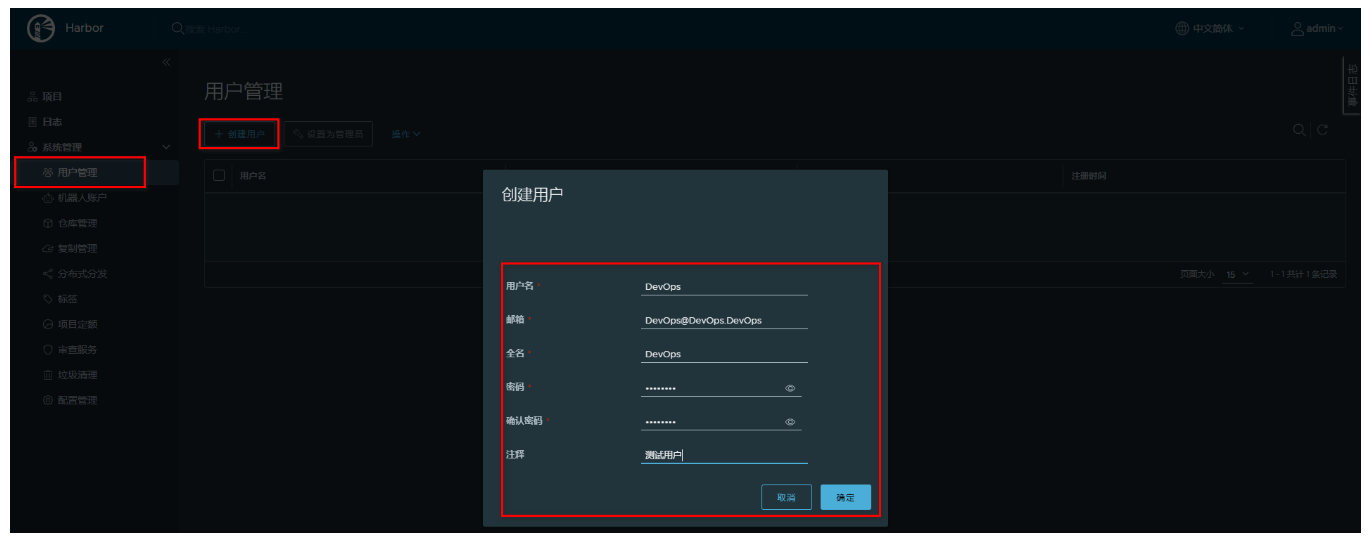

创建用户

创建用户

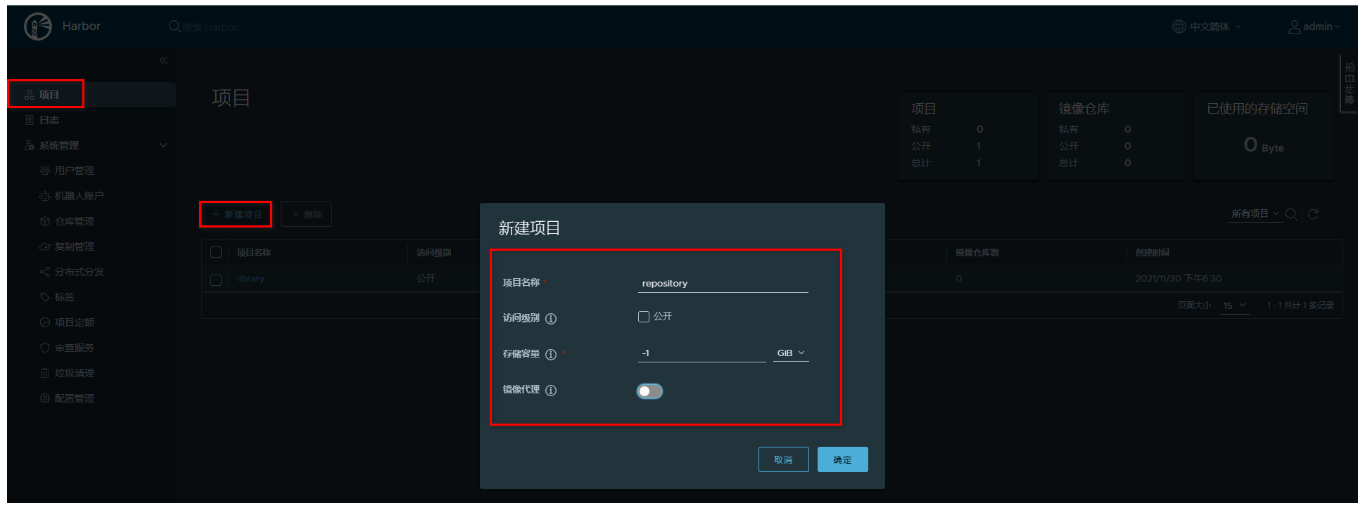

构建项目（设置为私有）

构建项目

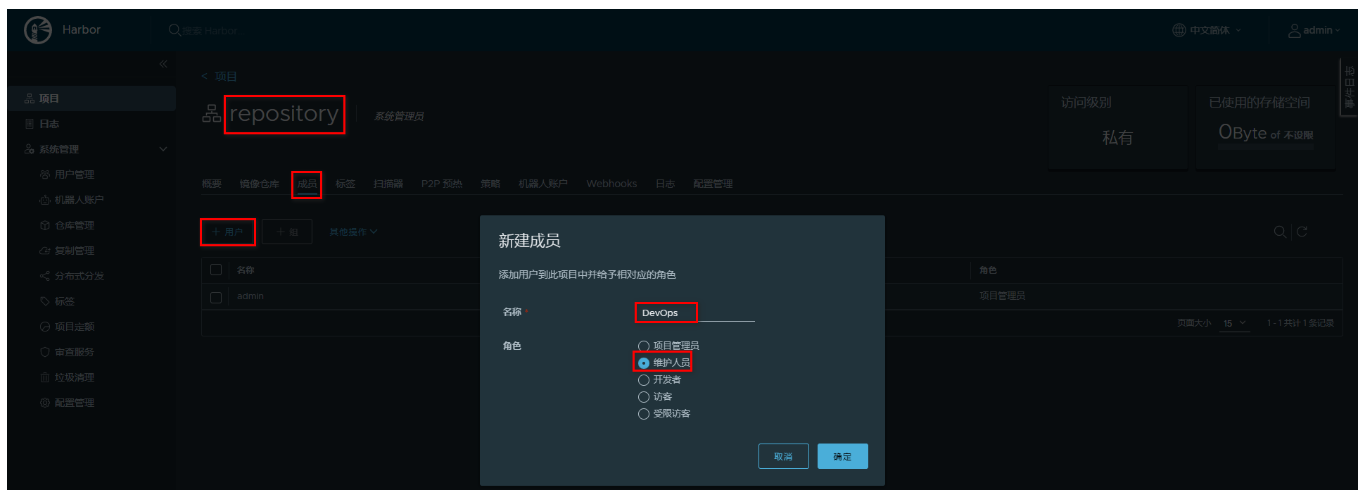

给项目追加用户

追加用户管理

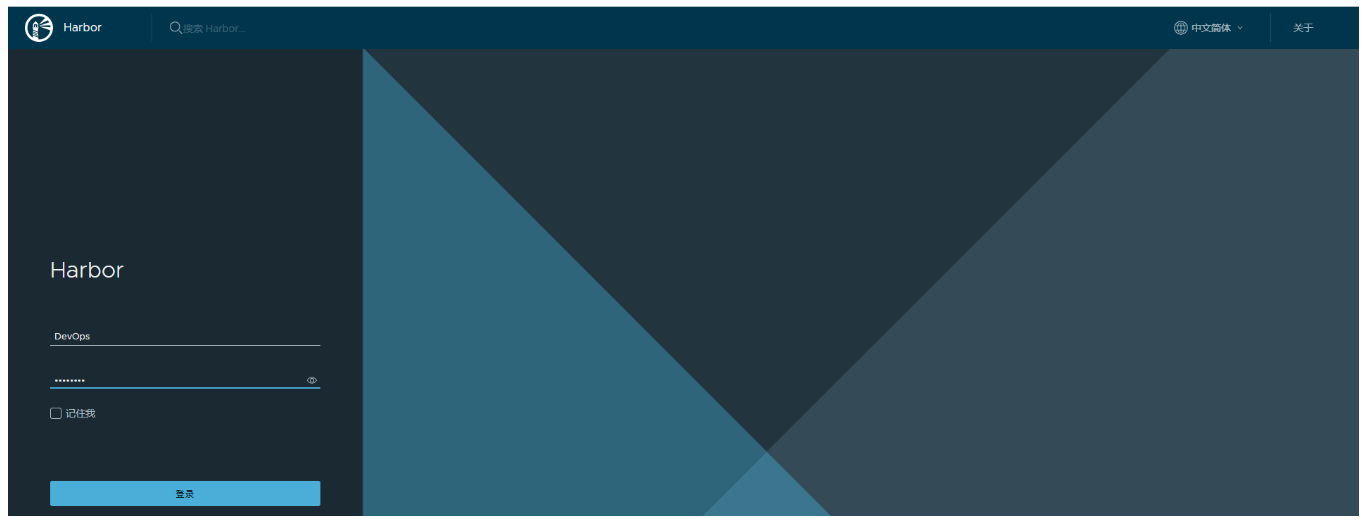

切换测试用户

切换测试用户

1.3.2 发布镜像到Harbor

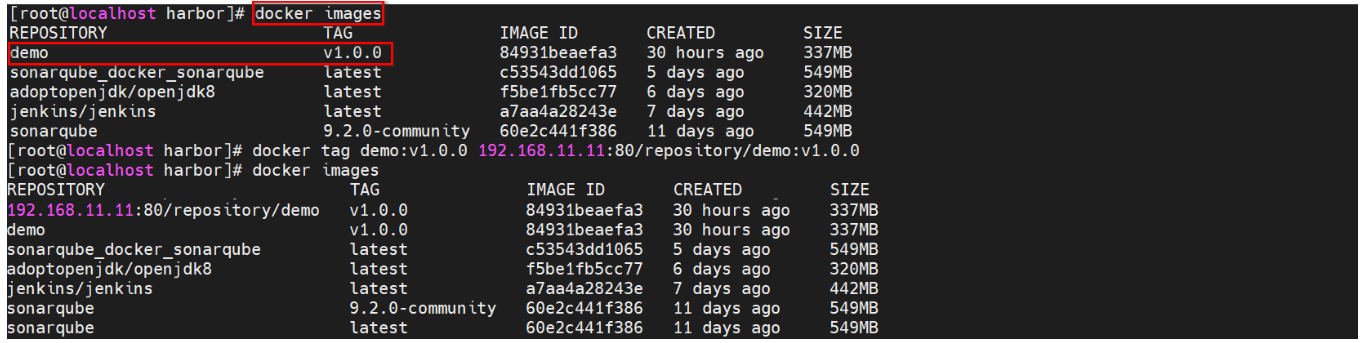

修改镜像名称

名称要求：[harbor地址/项目名/镜像名:版本]

修改镜像名称
修改daemon.json，支持Docker仓库，并重启Docker

修改daemon.json，支持Docker仓库

设置登录仓库信息

docker login -u 用户名 -p 密码 Harbor地址

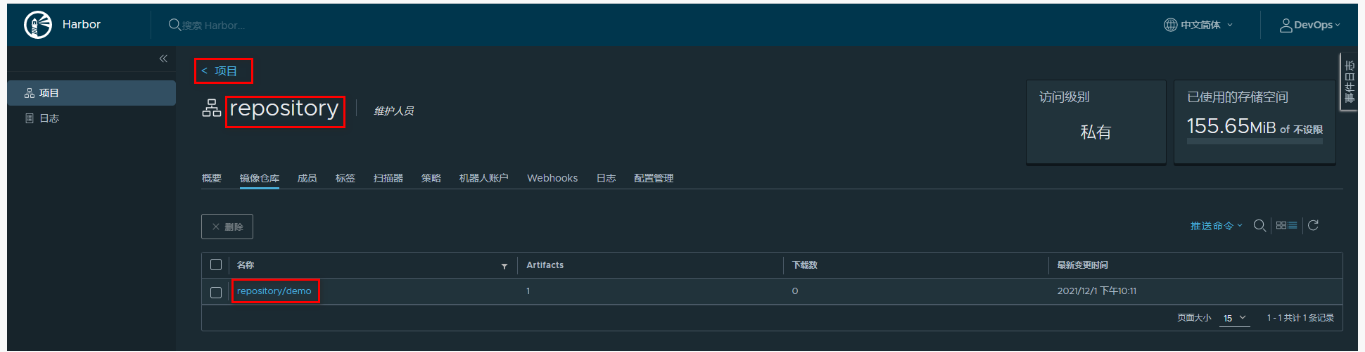

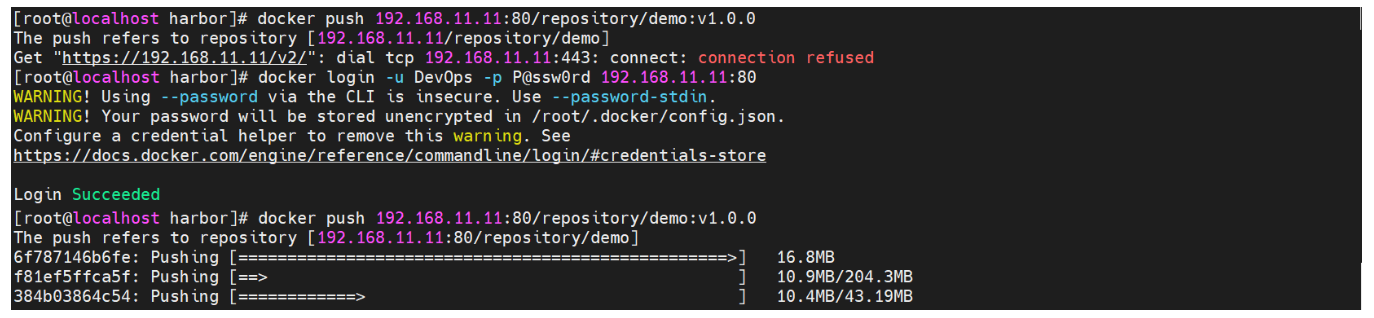

推送镜像到Harbor

推送镜像到Harbor

1.3.3 从Harbor拉取镜像ls

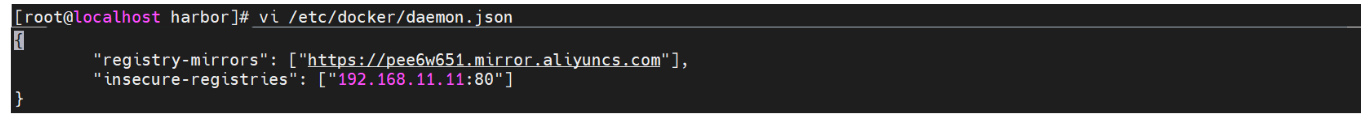

跟传统方式一样，不过需要先配置/etc/docker/daemon.json文件

{
        "registry-mirrors": ["https://pee6w651.mirror.aliyuncs.com"],
        "insecure-registries": ["192.168.11.11:80"]
}

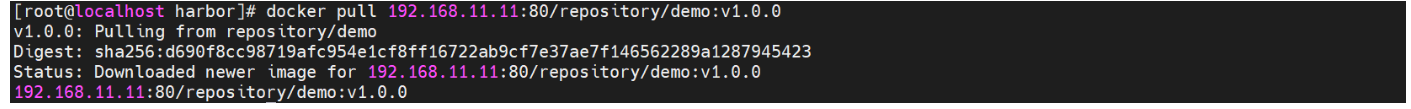

拉取镜像

1.3.4 Jenkins容器使用宿主机Docker

构建镜像和发布镜像到harbor都需要使用到docker命令。而在Jenkins容器内部安装Docker官方推荐直接采用宿主机带的Docker即可。

设置Jenkins容器使用宿主机Docker

设置宿主机docker.sock权限：

sudo chown root:root /var/run/docker.sock
sudo chmod o+rw /var/run/docker.sock

添加数据卷

version: "3.1"
services:
  jenkins:
    image: jenkins/jenkins
    container_name: jenkins
    ports:
      - 8080:8080
      - 50000:50000
    volumes:
      - ./data/:/var/jenkins_home/
      - /usr/bin/docker:/usr/bin/docker
      - /var/run/docker.sock:/var/run/docker.sock
      - /etc/docker/daemon.json:/etc/docker/daemon.json

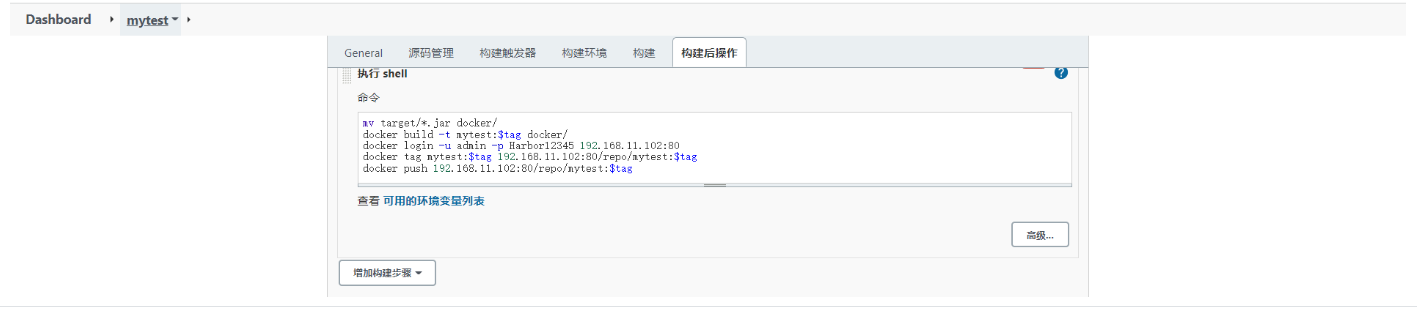

1.3.5 添加构建操作

制作自定义镜像

1.3.6 编写部署脚本

部署项目需要通过Publish Over SSH插件，让目标服务器执行命令。为了方便一次性实现拉取镜像和启动的命令，推荐采用脚本文件的方式。

添加脚本文件到目标服务器，再通过Publish Over SSH插件让目标服务器执行脚本即可。

编写脚本文件，添加到目标服务器

harbor_url=$1
harbor_project_name=$2
project_name=$3
tag=$4
port=$5

imageName=$harbor_url/$harbor_project_name/$project_name:$tag

containerId=`docker ps -a | grep ${project_name} | awk '{print $1}'`
if [ "$containerId" != "" ] ; then
    docker stop $containerId
    docker rm $containerId
    echo "Delete Container Success"
fi

imageId=`docker images | grep ${project_name} | awk '{print $3}'`

if [ "$imageId" != "" ] ; then
    docker rmi -f $imageId
    echo "Delete Image Success"
fi

docker login -u DevOps -p P@ssw0rd $harbor_url

docker pull $imageName

docker run -d -p $port:$port --name $project_name $imageName

echo "Start Container Success"
echo $project_name

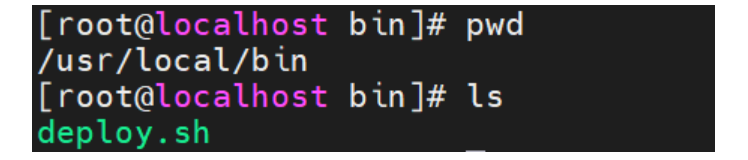

并设置权限为可执行

chmod a+x deploy.sh

如图

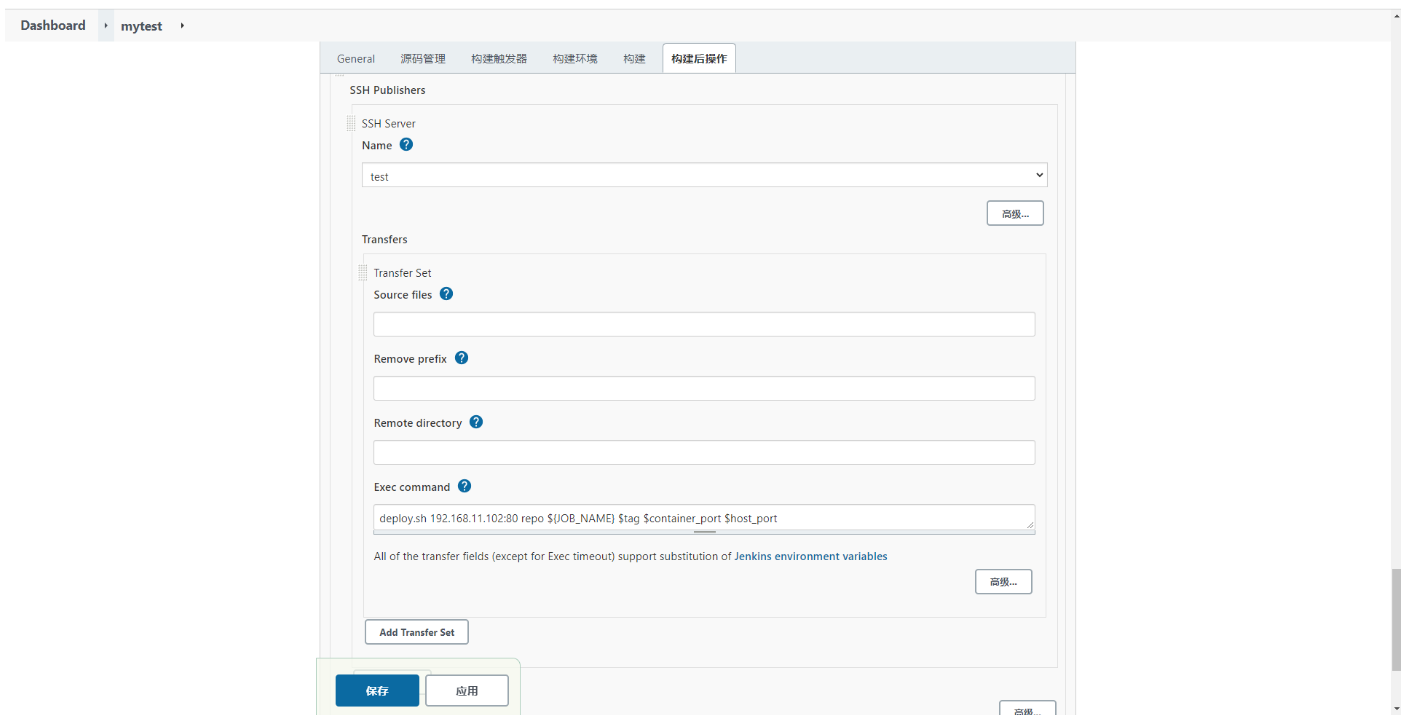

1.3.7 配置构建后操作

执行脚本文件

二 Jenkins流水线

2.1 Jenkins流水线任务介绍

之前采用Jenkins的自由风格构建的项目，每个步骤流程都要通过不同的方式设置，并且构建过程中整体流程是不可见的，无法确认每个流程花费的时间，并且问题不方便定位问题。

Jenkins的Pipeline可以让项目的发布整体流程可视化，明确执行的阶段，可以快速的定位问题。并且整个项目的生命周期可以通过一个Jenkinsfile文件管理，而且Jenkinsfile文件是可以放在项目中维护。

所以Pipeline相对自由风格或者其他的项目风格更容易操作。

2.2 Jenkins流水线任务

2.2.1 构建Jenkins流水线任务

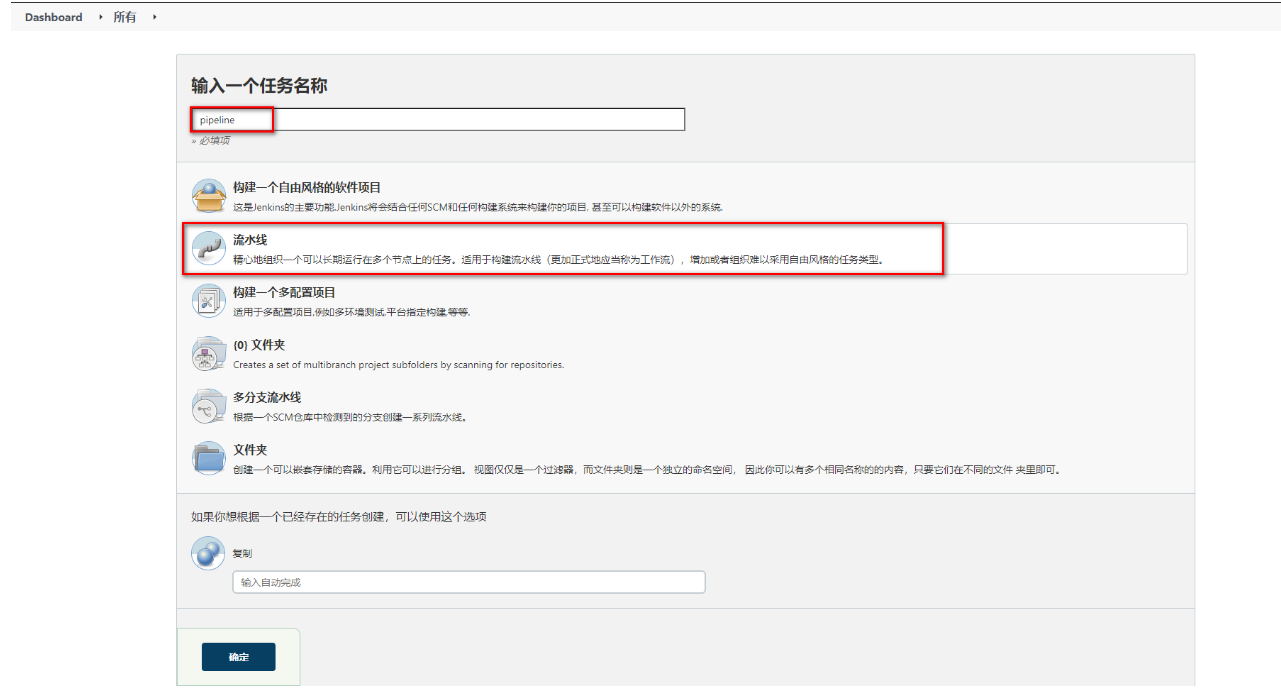

构建任务

构建Jenkins流水线任务

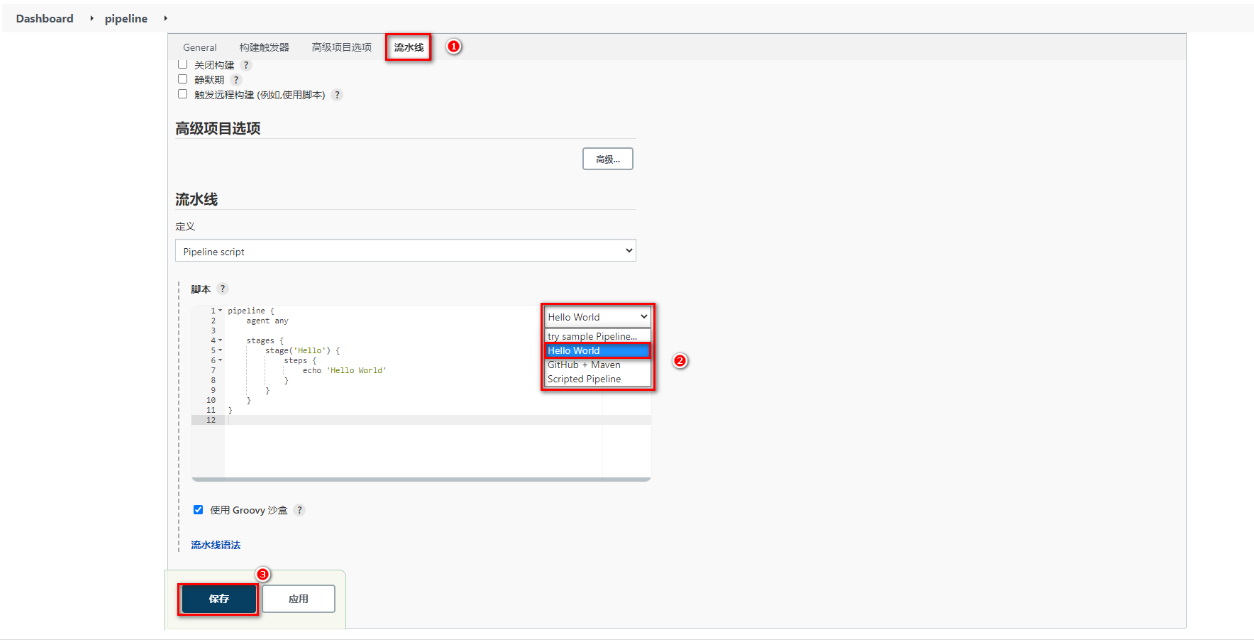

生成Groovy脚本

Hello World脚本生成

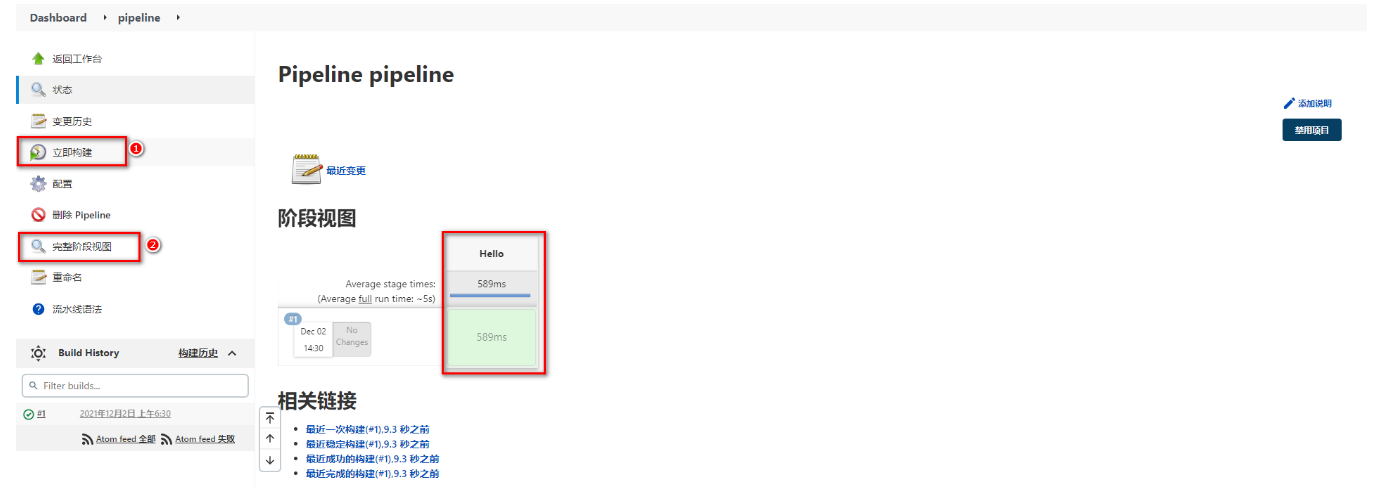

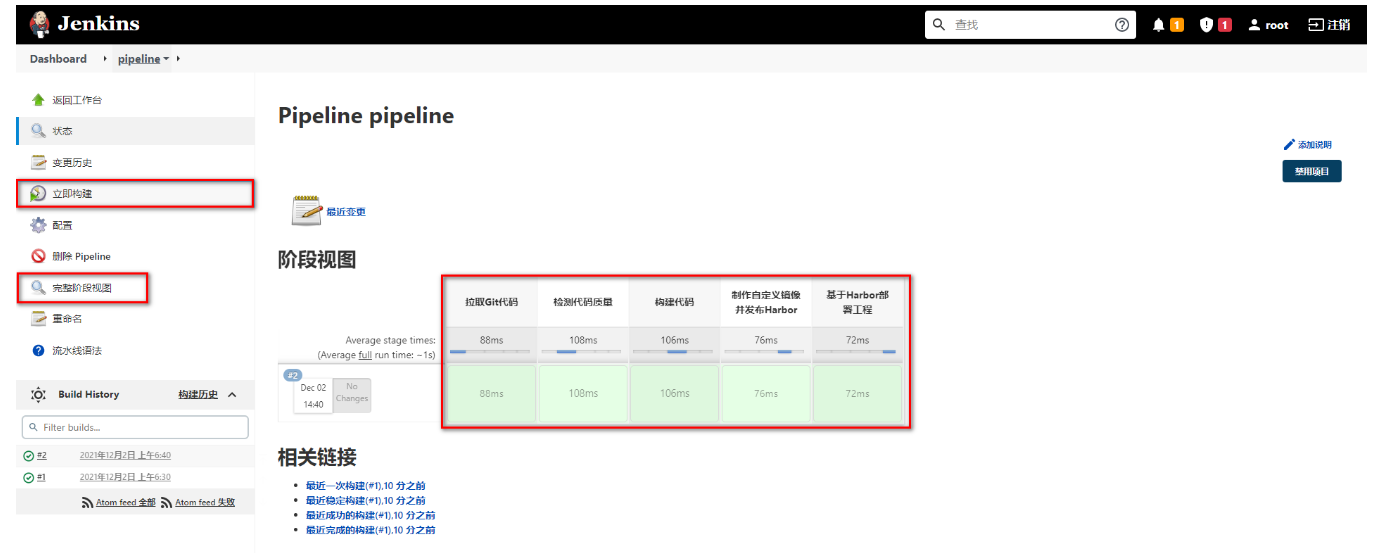

构建后查看视图

构建后查看视图

2.2.2 Groovy脚本

Groovy脚本基础语法

// 所有脚本命令包含在pipeline{}中
pipeline {
	// 指定任务在哪个节点执行（Jenkins支持分布式）
    agent any

    // 配置全局环境，指定变量名=变量值信息
    environment{
    	host = '192.168.11.11'
    }

    // 存放所有任务的合集
    stages {
    	// 单个任务
        stage('任务1') {
        	// 实现任务的具体流程
            steps {
                echo 'do something'
            }
        }
		// 单个任务
        stage('任务2') {
        	// 实现任务的具体流程
            steps {
                echo 'do something'
            }
        }
        // ……
    }
}

编写例子测试

pipeline {
    agent any

    // 存放所有任务的合集
    stages {
        stage('拉取Git代码') {
            steps {
                echo '拉取Git代码'
            }
        }

        stage('检测代码质量') {
            steps {
                echo '检测代码质量'
            }
        }

        stage('构建代码') {
            steps {
                echo '构建代码'
            }
        }

        stage('制作自定义镜像并发布Harbor') {
            steps {
                echo '制作自定义镜像并发布Harbor'
            }
        }

        stage('基于Harbor部署工程') {
            steps {
                echo '基于Harbor部署工程'
            }
        }
    }
}

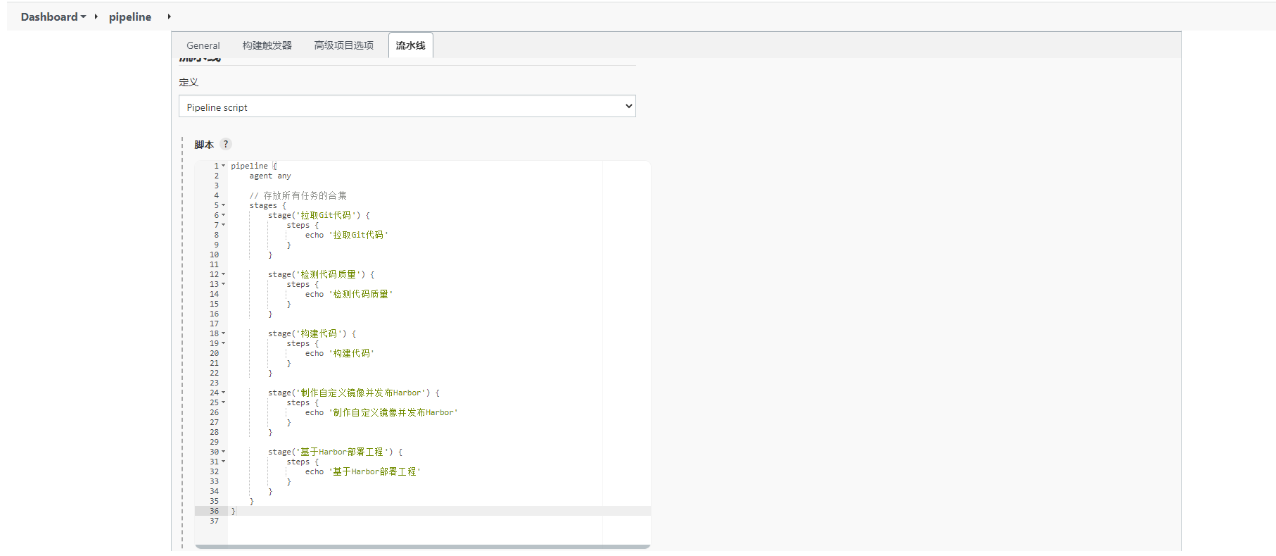

配置Grovvy脚本

查看效果

查看效果

Ps：涉及到特定脚本，Jenkins给予了充足的提示，可以自动生成命令

生成命令位置

2.2.3 Jenkinsfile实现

Jenkinsfile方式需要将脚本内容编写到项目中的Jenkinsfile文件中，每次构建会自动拉取项目并且获取项目中Jenkinsfile文件对项目进行构建

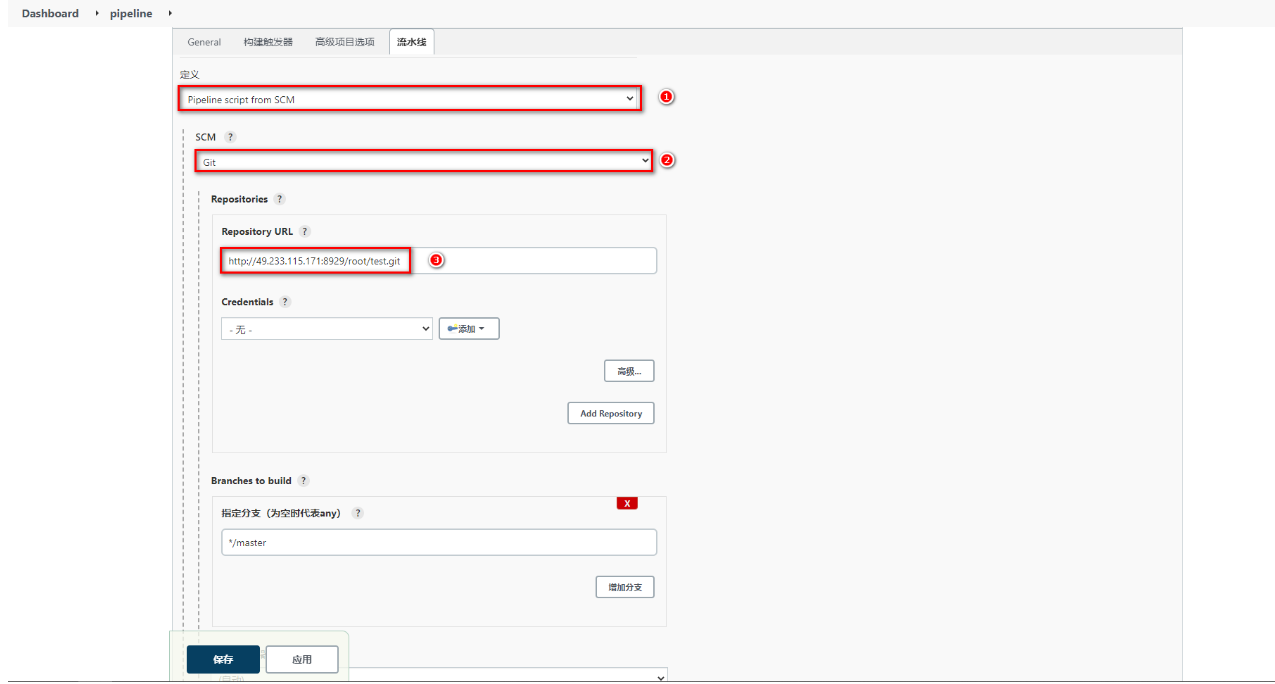

配置pipeline

配置pipeline

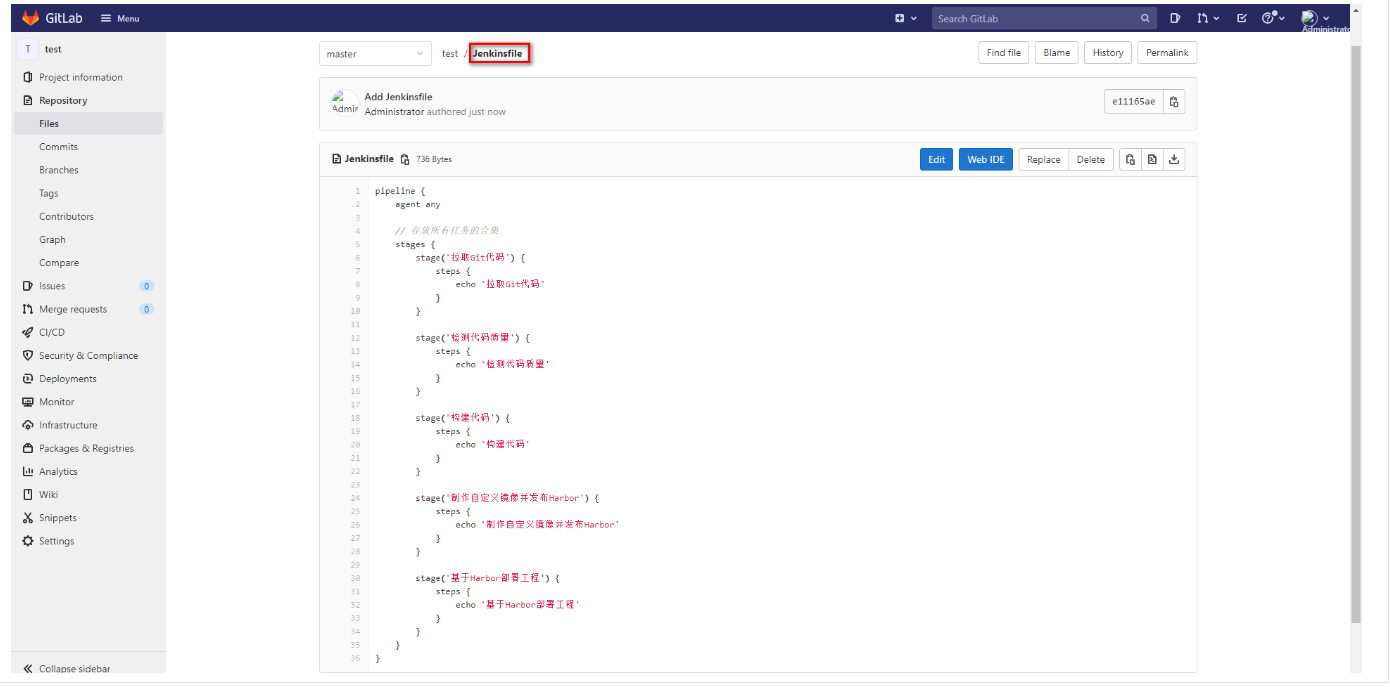

准备Jenkinsfile

准备Jenkinsfile文件

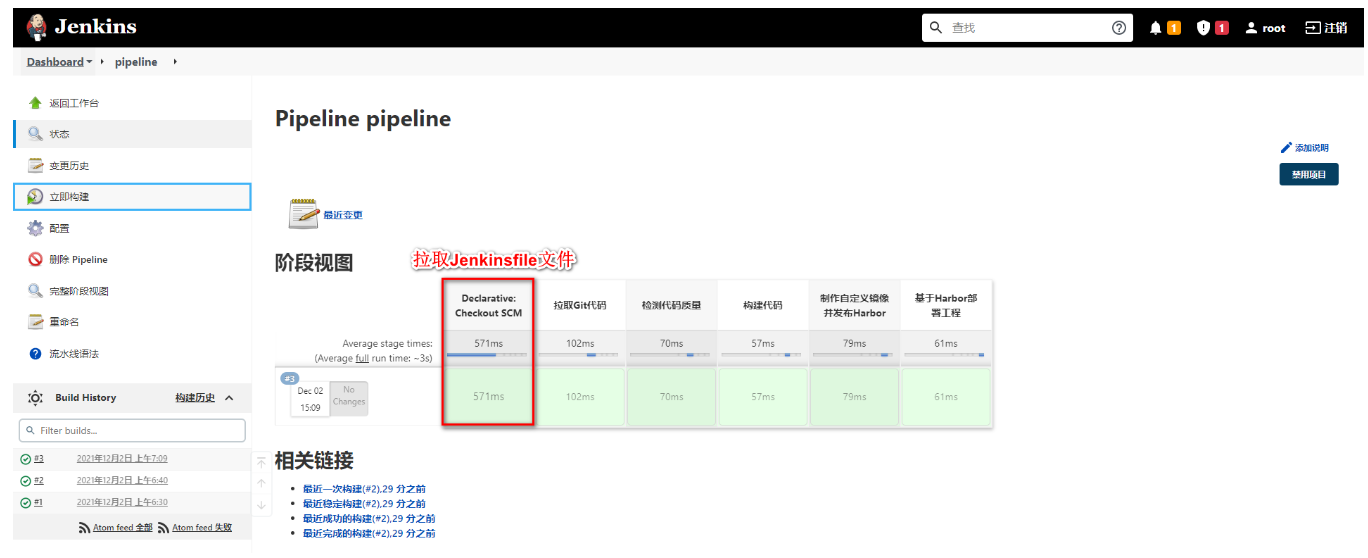

测试效果

测试效果

2.3 Jenkins流水线任务实现

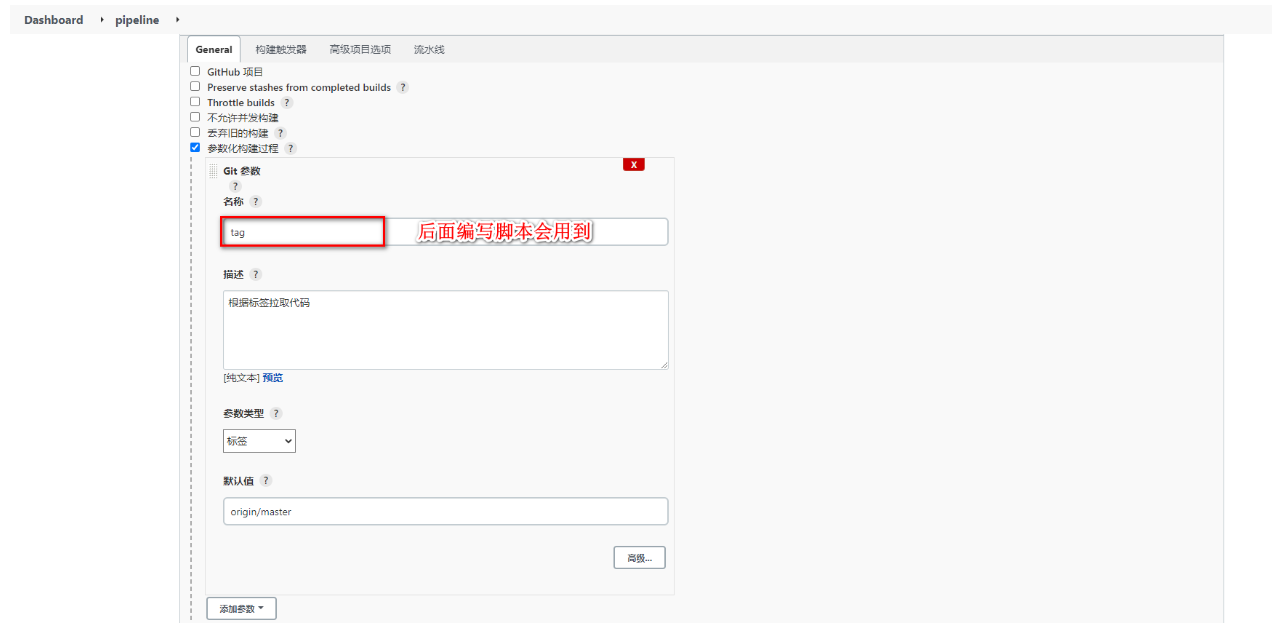

2.3.1 参数化构建

添加参数化构建，方便选择不的项目版本

Git参数化构建

2.3.2 拉取Git代码

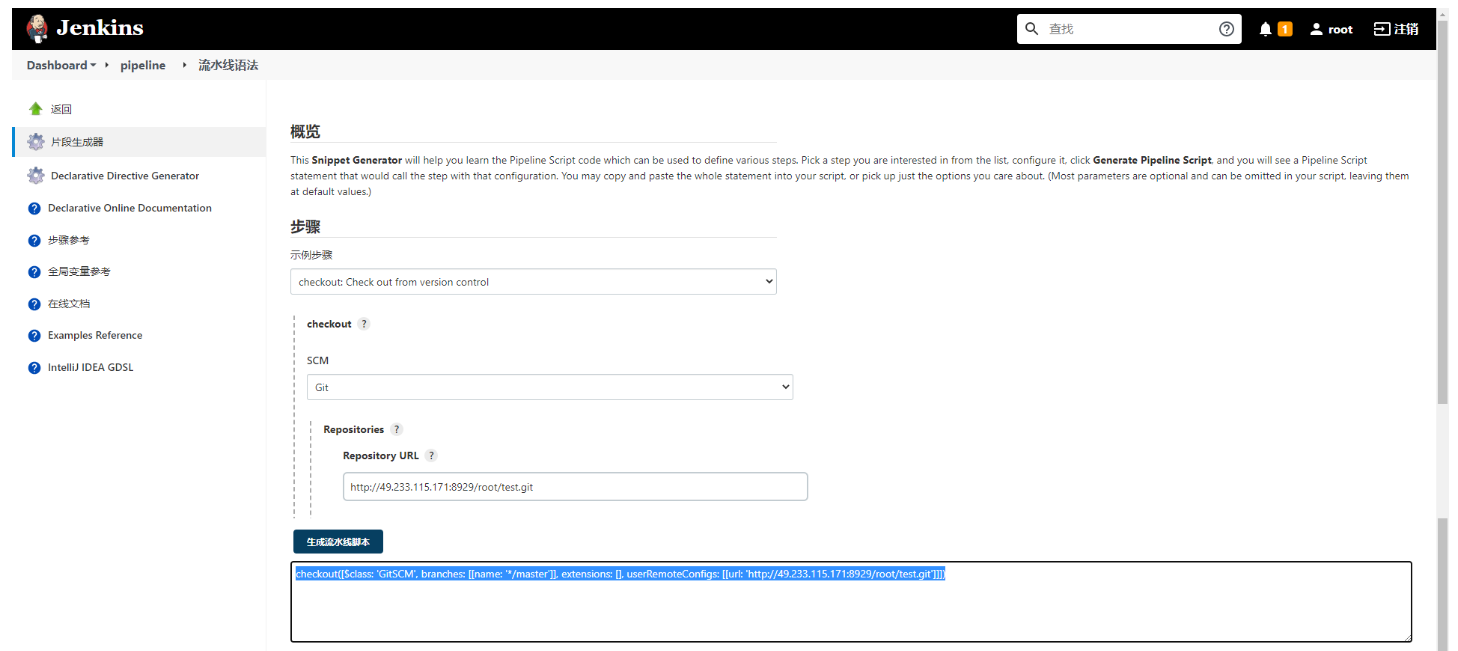

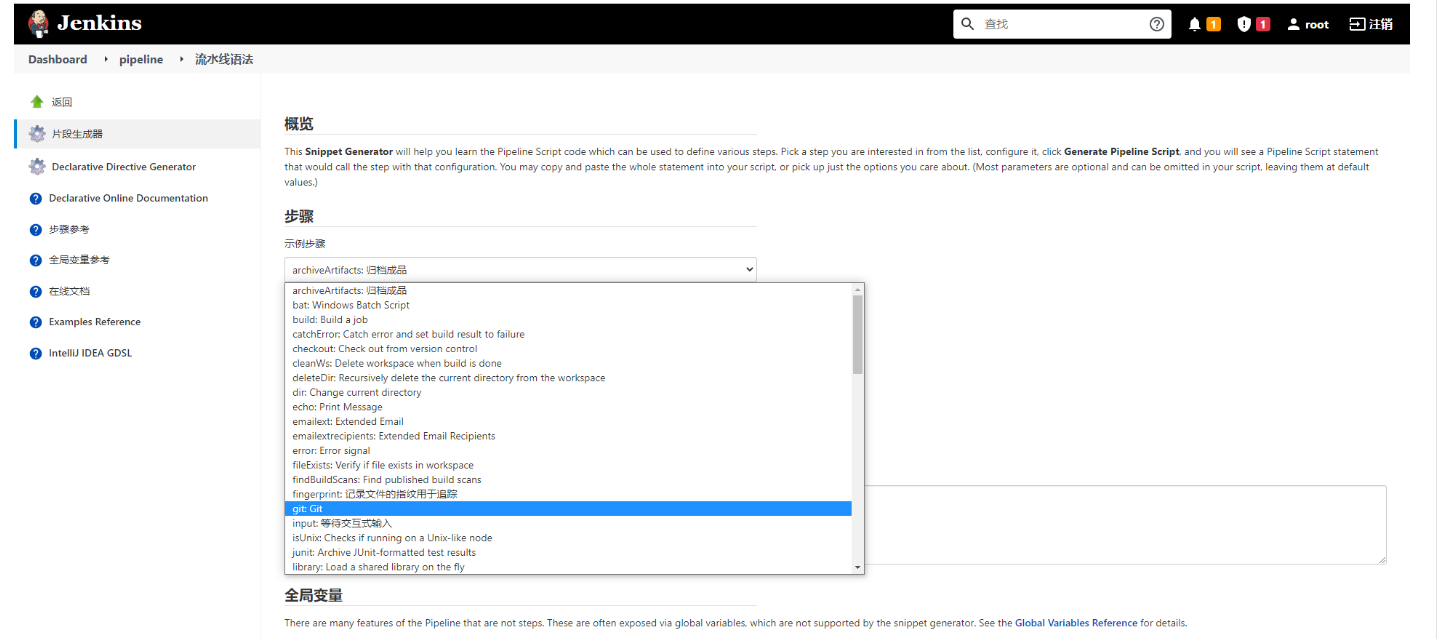

通过流水线语法生成Checkout代码的脚本

语法生成

将*/master更改为标签${tag}

pipeline {
    agent any
    stages {

        stage('拉取Git代码') {
            steps {
                checkout([$class: 'GitSCM', branches: [[name: '${tag}']], extensions: [], userRemoteConfigs: [[url: 'http://49.233.115.171:8929/root/test.git']]])
            }
        }
    }
}

2.3.3 构建代码

通过脚本执行mvn的构建命令

pipeline {
    agent any

    stages {

        stage('拉取Git代码') {
            steps {
                checkout([$class: 'GitSCM', branches: [[name: '${tag}']], extensions: [], userRemoteConfigs: [[url: 'http://49.233.115.171:8929/root/test.git']]])
            }
        }

        stage('构建代码') {
            steps {
                sh '/var/jenkins_home/maven/bin/mvn clean package -DskipTests'
            }
        }
}

2.3.4 代码质量检测

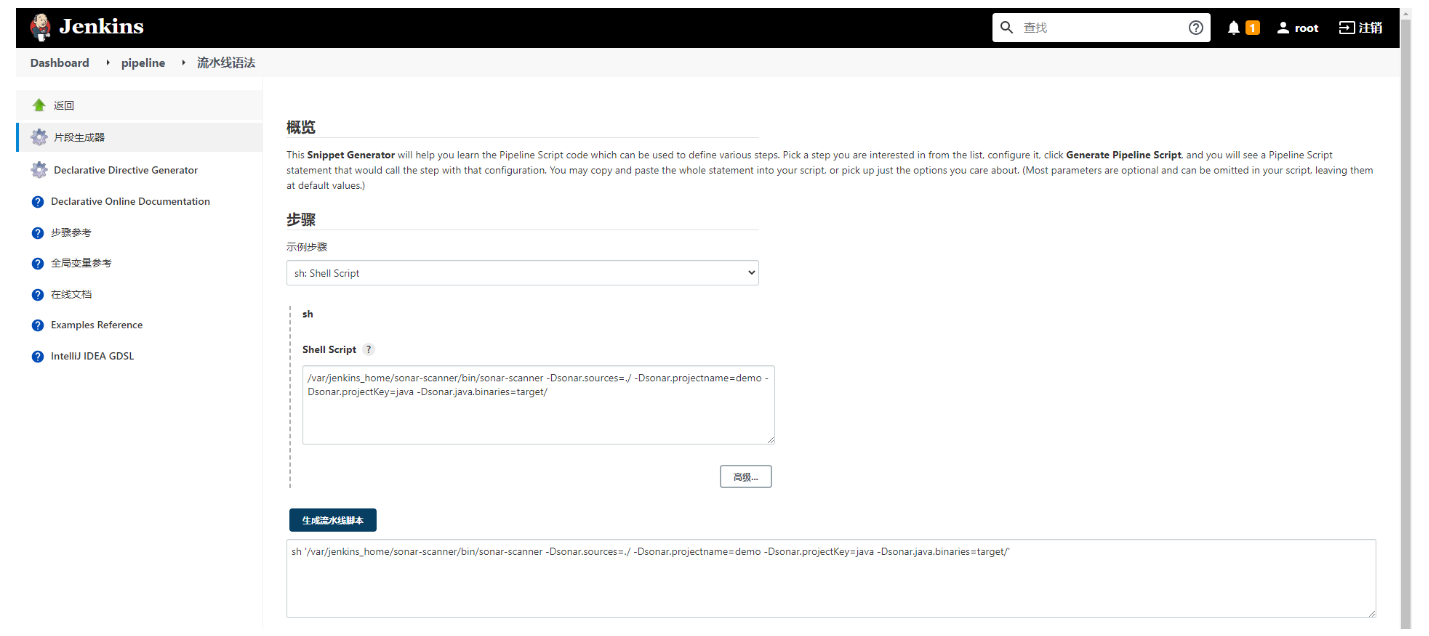

通过脚本执行sonar-scanner命令即可

pipeline {
    agent any

    stages {

        stage('拉取Git代码') {
            steps {
                checkout([$class: 'GitSCM', branches: [[name: '${tag}']], extensions: [], userRemoteConfigs: [[url: 'http://49.233.115.171:8929/root/test.git']]])
            }
        }

        stage('构建代码') {
            steps {
                sh '/var/jenkins_home/maven/bin/mvn clean package -DskipTests'
            }
        }

        stage('检测代码质量') {
            steps {
                sh '/var/jenkins_home/sonar-scanner/bin/sonar-scanner -Dsonar.sources=./ -Dsonar.projectname=${JOB_NAME} -Dsonar.projectKey=${JOB_NAME} -Dsonar.java.binaries=target/ -Dsonar.login=31388be45653876c1f51ec02f0d478e2d9d0e1fa'
            }
        }
    }
}

2.3.5 制作自定义镜像并发布

生成自定义镜像脚本

pipeline {
    agent any
    environment{
        harborHost = '192.168.11.11:80'
        harborRepo = 'repository'
        harborUser = 'DevOps'
        harborPasswd = 'P@ssw0rd'
    }

    // 存放所有任务的合集
    stages {

        stage('拉取Git代码') {
            steps {
                checkout([$class: 'GitSCM', branches: [[name: '${tag}']], extensions: [], userRemoteConfigs: [[url: 'http://49.233.115.171:8929/root/test.git']]])
            }
        }

        stage('构建代码') {
            steps {
                sh '/var/jenkins_home/maven/bin/mvn clean package -DskipTests'
            }
        }

        stage('检测代码质量') {
            steps {
                sh '/var/jenkins_home/sonar-scanner/bin/sonar-scanner -Dsonar.sources=./ -Dsonar.projectname=${JOB_NAME} -Dsonar.projectKey=${JOB_NAME} -Dsonar.java.binaries=target/ -Dsonar.login=31388be45653876c1f51ec02f0d478e2d9d0e1fa'
            }
        }

        stage('制作自定义镜像并发布Harbor') {
            steps {
                sh '''cp ./target/*.jar ./docker/
                cd ./docker
                docker build -t ${JOB_NAME}:${tag} ./'''

                sh '''docker login -u ${harborUser} -p ${harborPasswd} ${harborHost}
                docker tag ${JOB_NAME}:${tag} ${harborHost}/${harborRepo}/${JOB_NAME}:${tag}
                docker push ${harborHost}/${harborRepo}/${JOB_NAME}:${tag}'''
            }
        }
    }
}

生成Publish Over SSH脚本

pipeline {
    agent any
    environment{
        harborHost = '192.168.11.11:80'
        harborRepo = 'repository'
        harborUser = 'DevOps'
        harborPasswd = 'P@ssw0rd'
    }

    // 存放所有任务的合集
    stages {

        stage('拉取Git代码') {
            steps {
                checkout([$class: 'GitSCM', branches: [[name: '${tag}']], extensions: [], userRemoteConfigs: [[url: 'http://49.233.115.171:8929/root/test.git']]])
            }
        }

        stage('构建代码') {
            steps {
                sh '/var/jenkins_home/maven/bin/mvn clean package -DskipTests'
            }
        }docker

        stage('检测代码质量') {
            steps {
                sh '/var/jenkins_home/sonar-scanner/bin/sonar-scanner -Dsonar.sources=./ -Dsonar.projectname=${JOB_NAME} -Dsonar.projectKey=${JOB_NAME} -Dsonar.java.binaries=target/ -Dsonar.login=7d66af4b39cfe4f52ac0a915d4c9d5c513207098'
            }
        }

        stage('制作自定义镜像并发布Harbor') {
            steps {
                sh '''cp ./target/*.jar ./docker/
                cd ./docker
                docker build -t ${JOB_NAME}:${tag} ./'''

                sh '''docker login -u ${harborUser} -p ${harborPasswd} ${harborHost}
                docker tag ${JOB_NAME}:${tag} ${harborHost}/${harborRepo}/${JOB_NAME}:${tag}
                docker push ${harborHost}/${harborRepo}/${JOB_NAME}:${tag}'''
            }
        }

        stage('目标服务器拉取镜像并运行') {
            steps {
                sshPublisher(publishers: [sshPublisherDesc(configName: 'testEnvironment', transfers: [sshTransfer(cleanRemote: false, excludes: '', execCommand: "/usr/bin/deploy.sh $harborHost $harborRepo $JOB_NAME $tag $port ", execTimeout: 120000, flatten: false, makeEmptyDirs: false, noDefaultExcludes: false, patternSeparator: '[, ]+', remoteDirectory: '', remoteDirectorySDF: false, removePrefix: '', sourceFiles: '')], usePromotionTimestamp: false, useWorkspaceInPromotion: false, verbose: false)])
            }
        }
    }
}

Ps：由于采用变量，记得使用双引号

2.4 Jenkins流水线整合钉钉

在程序部署成功后，可以通过钉钉的机器人及时向群众发送部署的最终结果通知

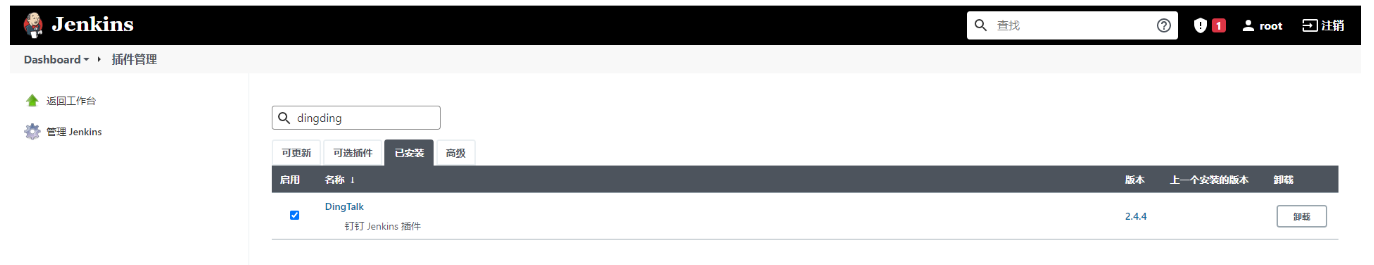

安装插件

安装插件

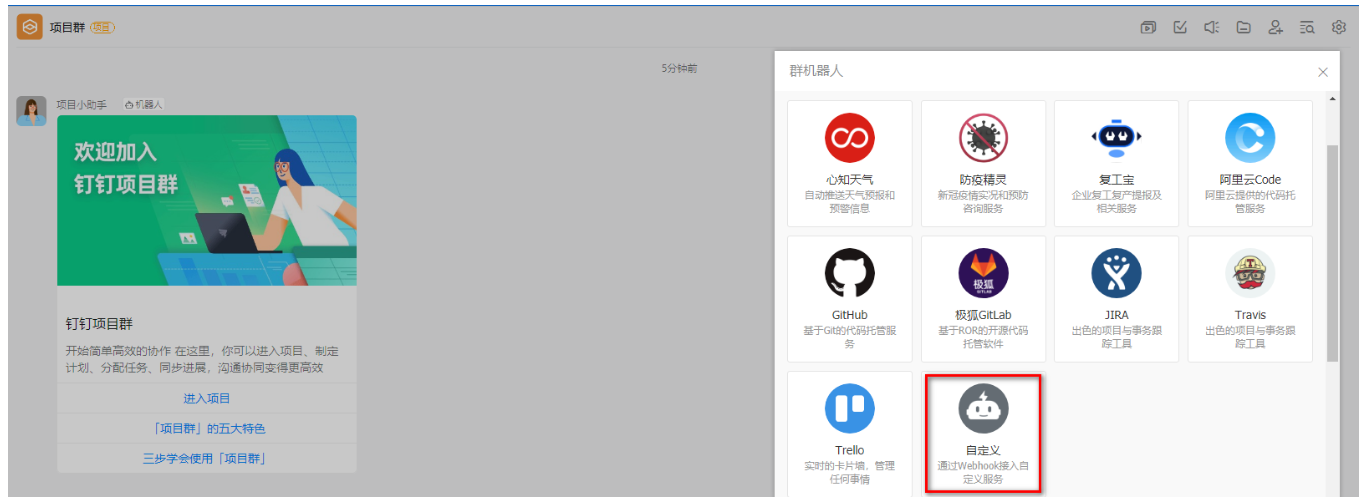

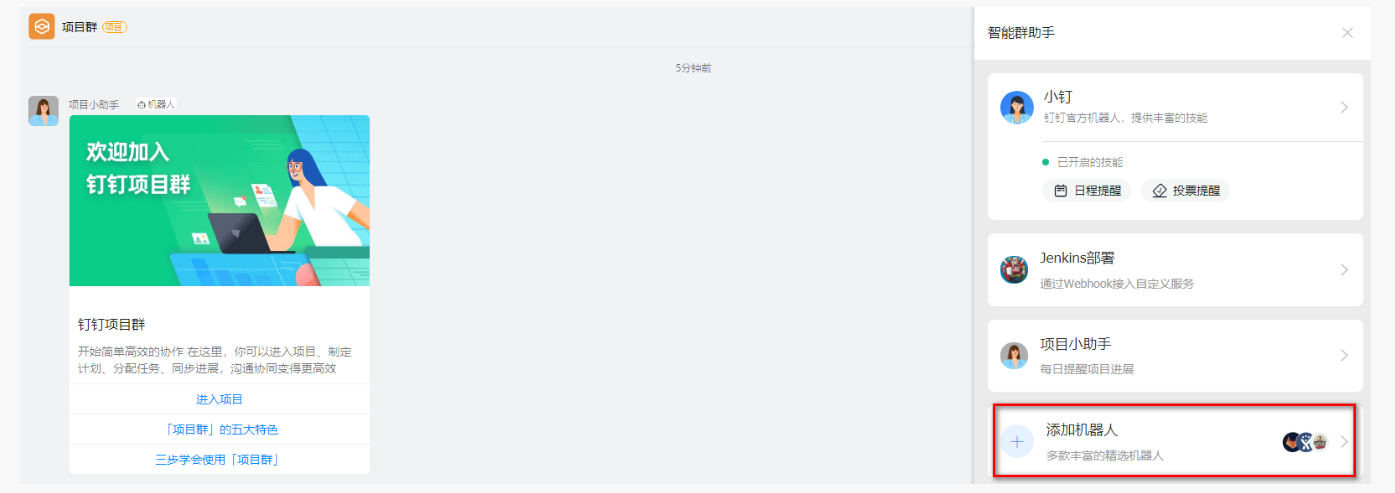

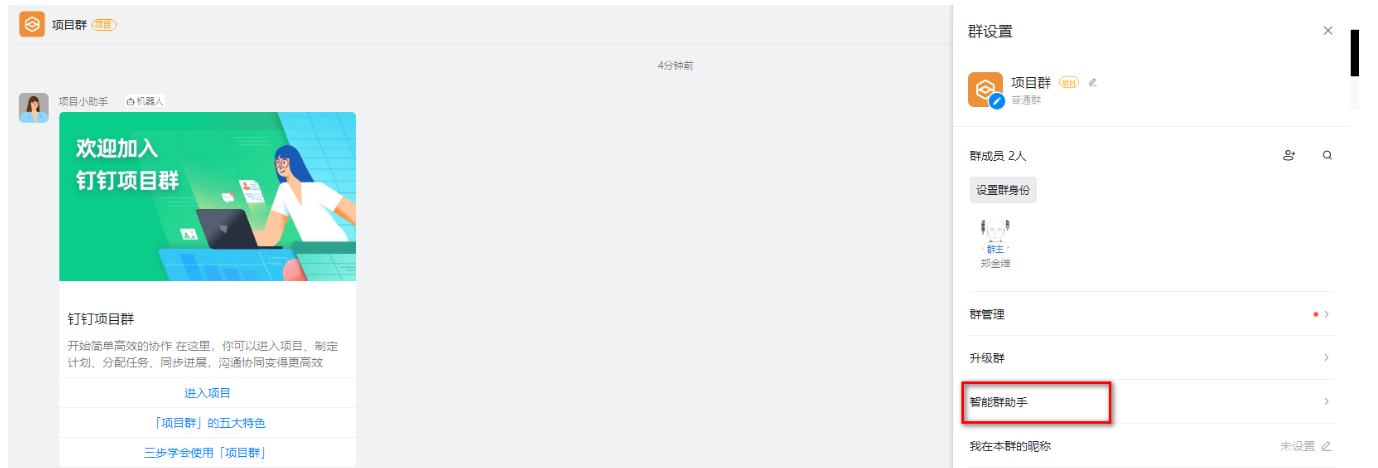

钉钉内部创建群组并构建机器人

钉钉内部创建群组并构建机器人

在这里插入图片描述

最终或获取到Webhook信息

https://oapi.dingtalk.com/robot/send?access_token=kej4ehkj34gjhg34jh5bh5jb34hj53b4

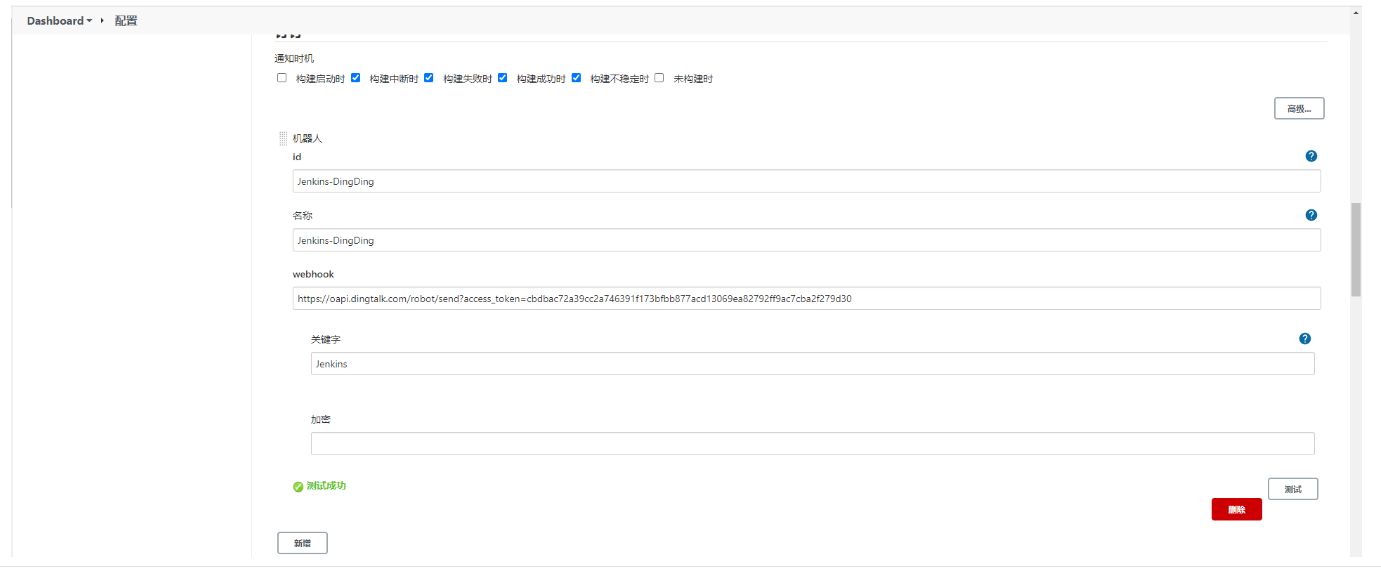

系统配置添加钉钉通知

配置钉钉通知

任务中追加流水线配置

pipeline {
    agent any

    environment {
        sonarLogin = '2bab7bf7d5af25e2c2ca2f178af2c3c55c64d5d8'
        harborUser = 'admin'
        harborPassword = 'Harbor12345'
        harborHost = '192.168.11.12:8888'
        harborRepo = 'repository'
    }

    stages {
        stage('拉取Git代码'){
            steps {
                checkout([$class: 'GitSCM', branches: [[name: '$tag']], extensions: [], userRemoteConfigs: [[url: 'http://49.233.115.171:8929/root/lsx.git']]])
            }
        }
        stage('Maven构建代码'){
            steps {
                sh '/var/jenkins_home/maven/bin/mvn clean package -DskipTests'
            }
        }
        stage('SonarQube检测代码'){
            steps {
                sh '/var/jenkins_home/sonar-scanner/bin/sonar-scanner -Dsonar.sources=./ -Dsonar.projectname=${JOB_NAME} -Dsonar.projectKey=${JOB_NAME} -Dsonar.java.binaries=target/ -Dsonar.login=${sonarLogin}'
            }
        }
        stage('制作自定义镜像'){
            steps {
                sh '''cd docker
                mv ../target/*.jar ./
                docker build -t ${JOB_NAME}:$tag .
                '''
            }
        }

        stage('推送自定义镜像'){
            steps {
                sh '''docker login -u ${harborUser} -p ${harborPassword} ${harborHost}
                docker tag ${JOB_NAME}:$tag ${harborHost}/${harborRepo}/${JOB_NAME}:$tag
                docker push ${harborHost}/${harborRepo}/${JOB_NAME}:$tag'''
            }
        }

        stage('通知目标服务器'){
            steps {
                sshPublisher(publishers: [sshPublisherDesc(configName: 'centos-docker', transfers: [sshTransfer(cleanRemote: false, excludes: '', execCommand: "/usr/bin/deploy.sh $harborHost $harborRepo $JOB_NAME $tag $port", execTimeout: 120000, flatten: false, makeEmptyDirs: false, noDefaultExcludes: false, patternSeparator: '[, ]+', remoteDirectory: '', remoteDirectorySDF: false, removePrefix: '', sourceFiles: '')], usePromotionTimestamp: false, useWorkspaceInPromotion: false, verbose: false)])
            }
        }
    }
    post {
        success {
            dingtalk (
                robot: 'Jenkins-DingDing',
                type:'MARKDOWN',
                title: "success: ${JOB_NAME}",
                text: ["- 成功构建:${JOB_NAME}项目!\n- 版本:${tag}\n- 持续时间:${currentBuild.durationString}\n- 任务:#${JOB_NAME}"]
            )
        }
        failure {
            dingtalk (
                robot: 'Jenkins-DingDing',
                type:'MARKDOWN',
                title: "fail: ${JOB_NAME}",
                text: ["- 失败构建:${JOB_NAME}项目!\n- 版本:${tag}\n- 持续时间:${currentBuild.durationString}\n- 任务:#${JOB_NAME}"]
            )
        }
    }
}

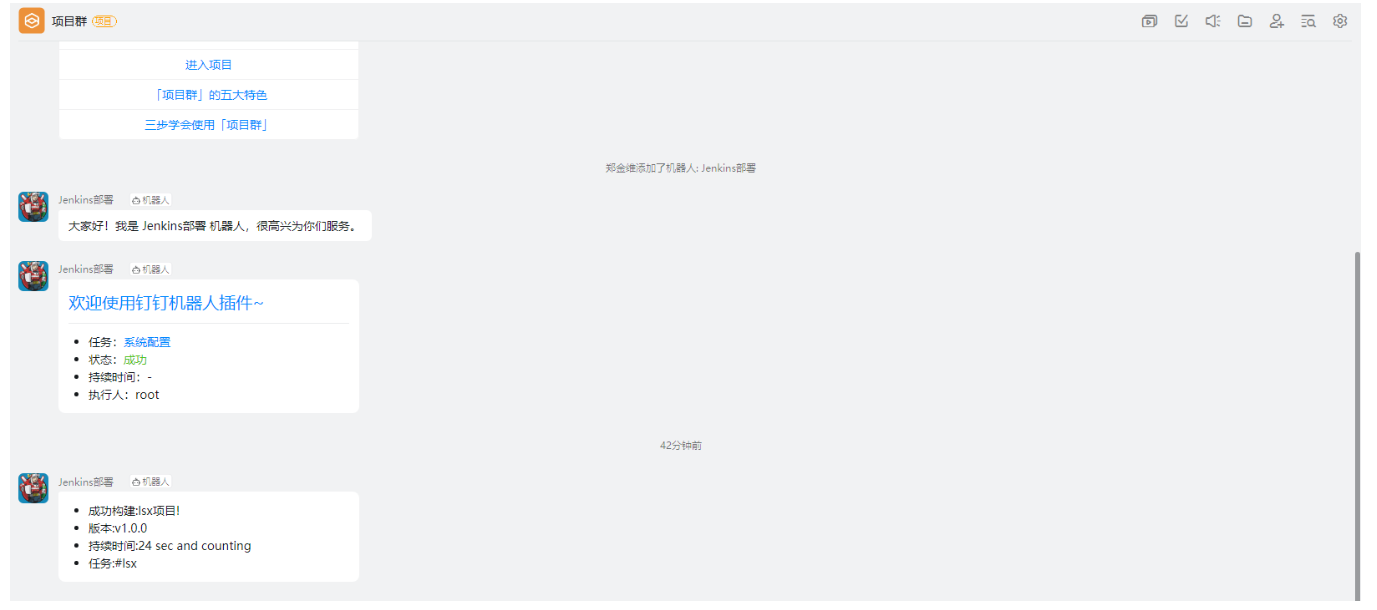

查看效果

钉钉通知效果
