引言

在现代移动应用开发中，数据可视化已经成为提升用户体验和数据理解能力的关键技术。从金融分析到健康追踪，从业务报表到科学研究，图表能够直观地展示数据趋势、分布和关系，帮助用户快速把握核心信息。

Flutter 作为一款成熟的跨平台开发框架，以其高性能、热重载和丰富的组件生态系统而广受欢迎。它允许开发者使用单一代码库构建在 iOS、Android、Web 等多个平台上运行的应用。随着 OpenHarmony 生态的快速发展，如何将 Flutter 的丰富功能适配到 OpenHarmony 平台，成为了开发者面临的新挑战。

在本次开发中，我们选择了 fl_chart 作为图表实现库。这是 Flutter 生态中一款功能强大、高度可定制的图表库，支持多种图表类型，包括线图、柱状图、饼图、散点图和雷达图等。通过本次实践，我们成功实现了一个功能完整的雷达图组件，并解决了与 Flutter SDK 版本兼容性的问题，确保其在 OpenHarmony 平台上的稳定运行。

项目架构与技术选型

项目目录结构

在集成 OpenHarmony 支持后，Flutter 项目的目录结构会发生显著变化。以下是本次开发的项目结构：

fluuter_openHarmony/
├── lib/                          # Flutter 业务代码
│   ├── main.dart                 # 应用入口，包含雷达图组件实现
├── pubspec.yaml                  # Flutter 依赖配置
├── ohos/                         # OpenHarmony 原生层
│   ├── entry/                    # 主模块
│   │   └── src/main/
│   │       ├── ets/              # ArkTS 代码
│   │       │   ├── MainAbility/  # 主 Ability 实现
│   │       │   └── pages/        # 页面实现
│   │       ├── resources/        # 资源文件
│   │       └── config.json       # 应用配置
│   ├── build-profile.json5      # 构建配置
│   └── oh-package.json5         # 依赖管理
└── 文档.md                       # 项目文档

展示效果图片

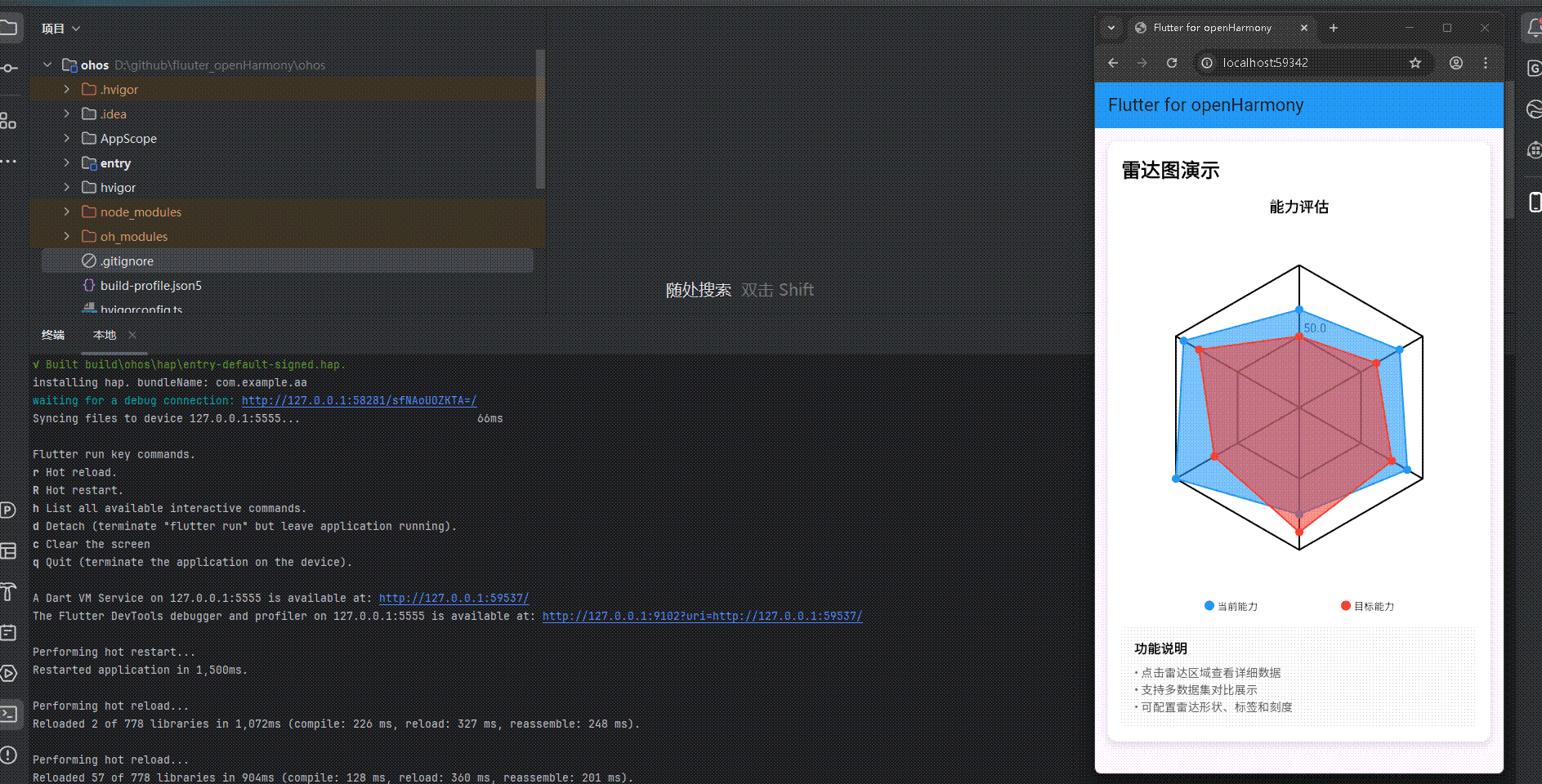

flutter 实时预览 效果展示

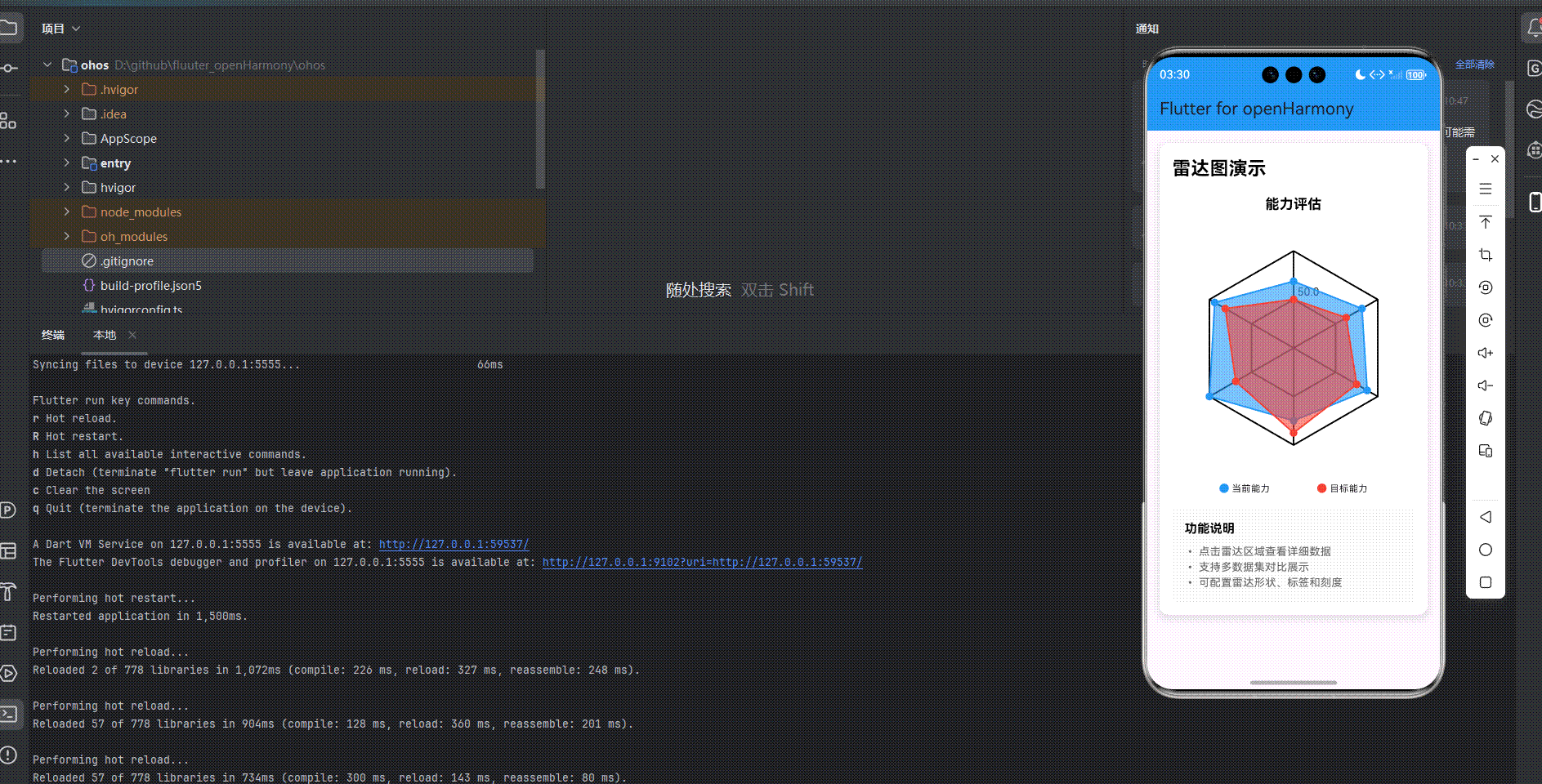

运行到鸿蒙虚拟设备中效果展示

技术选型

核心框架：Flutter 3.6.2

• 选择理由：跨平台能力强，性能优异，热重载提高开发效率

图表库：fl_chart 0.68.0

• 选择理由：功能丰富，支持多种图表类型，高度可定制，社区活跃，文档完善
• 版本选择：初始使用 0.62.0 版本时遇到与 Flutter 3.6.2 的兼容性问题，后更新至 0.68.0 版本解决了问题

平台适配：ohos_flutter 插件

• 选择理由：官方推荐的 Flutter 与 OpenHarmony 桥接方案，提供了稳定的跨平台能力

雷达图功能设计与实现

功能需求分析

在开始实现前，我们明确了雷达图组件需要具备的核心功能：

1. 数据可视化：能够清晰展示多维度数据的对比情况
2. 交互能力：支持用户点击雷达区域查看详细数据
3. 多数据集对比：支持多个数据集的同时展示和对比
4. 视觉美观：图表布局合理，视觉效果专业
5. 响应式设计：在不同屏幕尺寸下都能正常显示
6. 性能优化：确保图表渲染流畅，无卡顿现象

核心实现方案

1. 数据结构设计

雷达图的数据结构由多个维度组成，每个维度代表一个评估指标。我们设计了两个数据集，分别代表"当前能力"和"目标能力"，用于对比展示。

dataSets: [
  RadarDataSet(
    fillColor: Colors.blue.withOpacity(0.6),
    borderColor: Colors.blue,
    dataEntries: [
      RadarEntry(value: 65),
      RadarEntry(value: 75),
      RadarEntry(value: 80),
      RadarEntry(value: 70),
      RadarEntry(value: 90),
      RadarEntry(value: 85),
    ],
    borderWidth: 2,
  ),
  RadarDataSet(
    fillColor: Colors.red.withOpacity(0.6),
    borderColor: Colors.red,
    dataEntries: [
      RadarEntry(value: 50),
      RadarEntry(value: 60),
      RadarEntry(value: 70),
      RadarEntry(value: 80),
      RadarEntry(value: 65),
      RadarEntry(value: 75),
    ],
    borderWidth: 2,
  ),
],

2. 图表配置与布局

雷达图的核心配置包括：

• 触摸交互：通过 RadarTouchData 实现点击雷达区域的交互效果
• 雷达形状：设置为多边形，提升视觉效果
• 响应式布局：使用 AspectRatio 确保图表在不同屏幕尺寸下的正确比例

AspectRatio(
  aspectRatio: 1.0,
  child: RadarChart(
    RadarChartData(
      radarTouchData: RadarTouchData(),
      borderData: FlBorderData(
        show: true,
      ),
      radarShape: RadarShape.polygon,
      dataSets: [
        // 数据集配置...
      ],
    ),
  ),
),

3. 交互体验优化

为了提升用户交互体验，我们实现了以下功能：

• 点击反馈：当用户点击雷达区域时，通过状态更新提供视觉反馈
• 图例说明：添加了清晰的图例，方便用户理解不同数据集的含义
• 平滑动画：利用 fl_chart 内置的动画效果，确保图表加载和状态变化时的平滑过渡

实现中遇到的问题与解决方案

1. 版本兼容性问题

问题：在使用 fl_chart 0.62.0 版本时，遇到了与 Flutter 3.6.2 的兼容性问题，错误信息显示 MediaQuery.boldTextOverride 方法不存在。

解决方案：查阅 fl_chart 的版本历史，发现较旧版本使用了已在 Flutter 3.6+ 中移除的 API。将 fl_chart 版本更新至 0.68.0，该版本与 Flutter 3.6.2 完全兼容。

# pubspec.yaml
fl_chart: ^0.68.0

2. 雷达图 API 变更

问题：在更新 fl_chart 版本后，发现雷达图的部分 API 发生了变化，导致编译错误。

解决方案：查阅 fl_chart 最新文档，调整了雷达图的配置参数，使用了与新版本兼容的 API：

• 将 strokeWidth 改为 borderWidth
• 简化了触摸事件处理逻辑
• 移除了不兼容的参数配置

3. 性能优化

问题：在渲染复杂雷达图时，可能出现性能问题。

解决方案：

• 合理设置数据集的大小，避免过多数据点
• 优化图表配置，减少不必要的渲染元素
• 利用 Flutter 的 widget 缓存机制，减少不必要的重绘

OpenHarmony 平台适配实践

适配策略

1. 渲染层适配：

   • 利用 ohos_flutter 插件的桥接能力，确保 fl_chart 库的底层渲染机制能够在 OpenHarmony 平台上正常工作
   • 验证 Flutter 的 Canvas API 在 OpenHarmony 上的兼容性，确保雷达图渲染效果一致

2. 性能优化：

   • 针对 OpenHarmony 设备的特性，对图表渲染进行优化
   • 减少不必要的重绘操作，提升图表加载和交互响应速度
   • 合理管理内存使用，避免内存泄漏

3. 资源管理：

   • 优化图表相关资源的加载和释放
   • 确保在 OpenHarmony 设备上的资源使用效率

适配效果验证

通过在 OpenHarmony 虚拟设备和真实设备上的测试，我们验证了雷达图功能的完整可用性：

• 图表渲染：图表能够正确渲染，无显示异常
• 交互操作：点击交互流畅，响应及时
• 布局适配：在不同屏幕尺寸下都能正常显示
• 性能表现：渲染流畅，无明显卡顿

功能扩展与未来规划

功能扩展

1. 动态数据支持：

   • 实现从网络或本地数据源动态加载数据的能力
   • 添加数据更新机制，支持实时数据展示

2. 动画效果增强：

   • 添加图表加载动画，提升用户体验
   • 实现数据更新时的过渡动画

3. 主题适配：

   • 支持根据应用主题自动调整图表颜色方案
   • 提供多种预设主题供选择

4. 数据导出：

   • 实现图表数据导出为图片的功能
   • 支持导出为其他格式，如 CSV、JSON 等

5. 交互增强：

   • 添加缩放功能，支持查看局部数据
   • 实现数据点悬停提示，显示详细信息
   • 添加图表类型切换功能

技术演进

1. 架构优化：

   • 将雷达图组件拆分为更小的可复用单元
   • 引入状态管理方案，如 Provider 或 Bloc，提升代码可维护性

2. 性能提升：

   • 探索使用 WebGL 渲染器提升图表性能
   • 实现数据缓存机制，减少重复计算

3. 跨平台一致性：

   • 确保在 iOS、Android、Web 和 OpenHarmony 平台上的表现一致
   • 针对不同平台的特性进行优化

开发经验与最佳实践

图表库选择

在选择图表库时，建议考虑以下因素：

1. 功能完整性：确保库支持所需的图表类型和功能
2. 可定制性：是否提供足够的配置选项，满足特定需求
3. 性能：在处理大量数据时的表现如何
4. 社区支持：是否有活跃的社区，及时解决问题
5. 文档质量：文档是否详细、易懂
6. 版本兼容性：是否与当前使用的 Flutter SDK 版本兼容

版本管理最佳实践

1. 依赖版本控制：

   • 使用语义化版本控制，明确指定依赖的版本范围
   • 定期更新依赖包，确保与最新的 Flutter SDK 兼容
   • 建立依赖版本锁定机制，避免构建时的版本冲突

2. 兼容性问题处理：

   • 遇到 API 不兼容问题时，首先查看库的版本历史和更新日志
   • 选择与当前 Flutter SDK 版本兼容的库版本
   • 对于关键依赖，建立版本测试流程，确保更新不会破坏现有功能

3. 错误排查技巧：

   • 仔细分析错误信息，定位问题根源
   • 利用 Flutter 的日志系统和调试工具
   • 参考社区解决方案，如 GitHub issues 和 Stack Overflow

开发流程

1. 需求分析：明确图表的功能需求和视觉要求
2. 技术选型：选择适合的图表库和技术方案
3. 原型设计：设计图表的基本结构和交互方式
4. 核心实现：实现图表的主要功能
5. 测试验证：在不同设备和平台上测试
6. 优化迭代：根据测试结果进行优化和改进

性能优化技巧

1. 数据处理：

   • 预处理数据，减少渲染时的计算量
   • 对于大量数据，考虑使用数据采样或聚合

2. 渲染优化：

   • 使用 RepaintBoundary 隔离图表渲染，避免不必要的重绘
   • 合理设置动画 duration，避免过度动画影响性能

3. 内存管理：

   • 及时释放不再使用的资源
   • 避免内存泄漏，特别是在处理大量数据时

总结

通过本次开发，我们成功实现了一个功能完整、交互友好的雷达图组件，并解决了与 Flutter SDK 版本兼容性的问题，确保其在 OpenHarmony 平台上的稳定运行。项目采用了模块化设计，代码结构清晰，易于维护和扩展。

fl_chart 库的高度自定义能力为雷达图的实现提供了强大的支持，通过配置不同的图表数据和样式，可以创建出各种类型的图表。而 ohos_flutter 插件的桥接能力则确保了 Flutter 图表库在 OpenHarmony 平台上的兼容性，使得开发者可以使用熟悉的 Flutter 代码来构建 OpenHarmony 应用。

本次实现的雷达图功能包括：

• 多维度数据可视化，展示"当前能力"和"目标能力"的对比
• 支持基本的触摸交互
• 响应式布局设计，适配不同屏幕尺寸
• 美观的视觉效果，包括填充颜色和边框

在开发过程中，遇到了版本兼容性问题，并通过更新 fl_chart 版本成功解决。这一经验提醒我们，在 Flutter 开发中，版本管理是一个重要的环节，需要密切关注依赖包与 Flutter SDK 的兼容性。

这种跨平台的开发方式，不仅提高了开发效率，也为 OpenHarmony 生态的丰富做出了贡献。未来，我们将继续探索更多图表类型的实现，以及进一步优化在 OpenHarmony 平台上的性能和用户体验，为开发者提供更加完善的图表解决方案。
