Path Change Detection（路径变化检测）

        XVF3800 提供了一项功能，用于检测设备环境中的显著路径变化，例如设备被移动或移动到其他位置。该功能使用一个名为路径变化检测器 (PCD) 的模块来实现。如果检测到路径变化，则会在远端活动期间应用较强的近端抑制，以便 AEC 时间能够重新收敛到新的环境。如果集成 XVF3800 的设备并非用于移动应用（例如，壁挂式条形音箱），则无需检测路径变化。

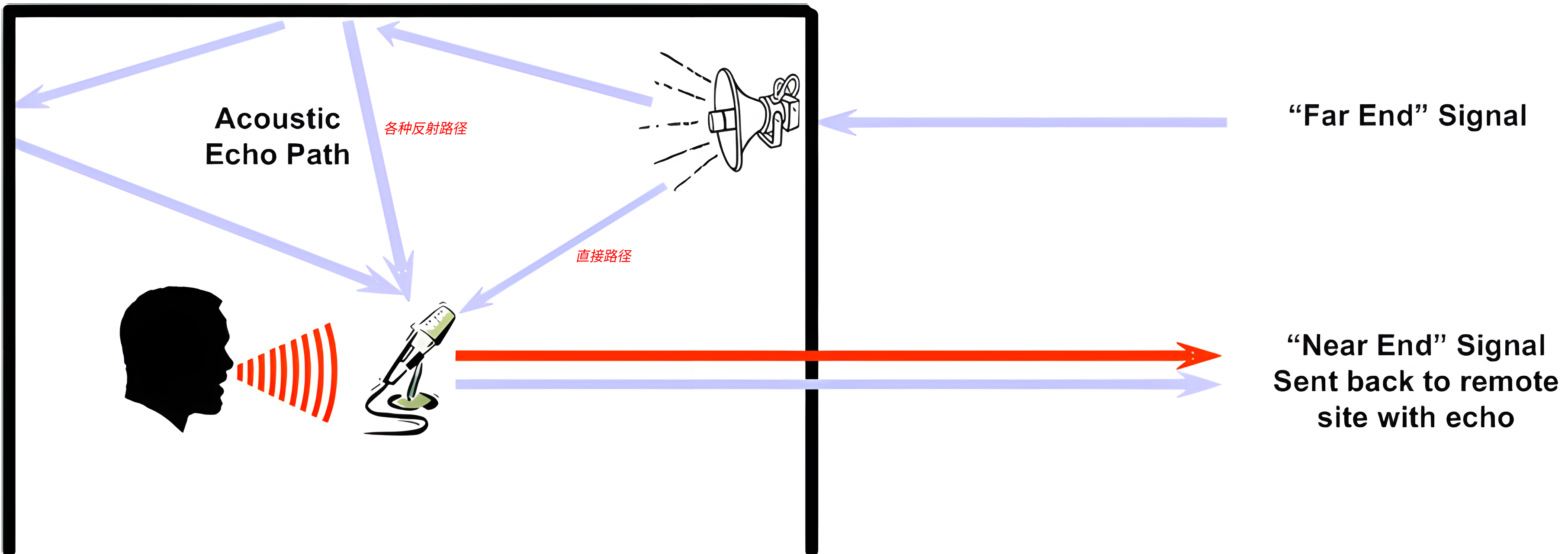

        为什么需要这么做呢？首选我们知道AEC回声消除中的是分为两部分的，一个是线性的回声，另一个是非线性的回声的。而在线性回声消除主要依靠的是自适应滤波去去学习这些声音的返回路径的，如上图所示包含了直接路径和反射路径还有混响等！

        那么！！一段麦克风移动，整个路径就变化了，自适应滤波器之前学习到的数据就不对了。再拿这个参数去消除这个线性回声就会导致问题！但是为什么要先应用较强的近端抑制呢？我们先来看下图：

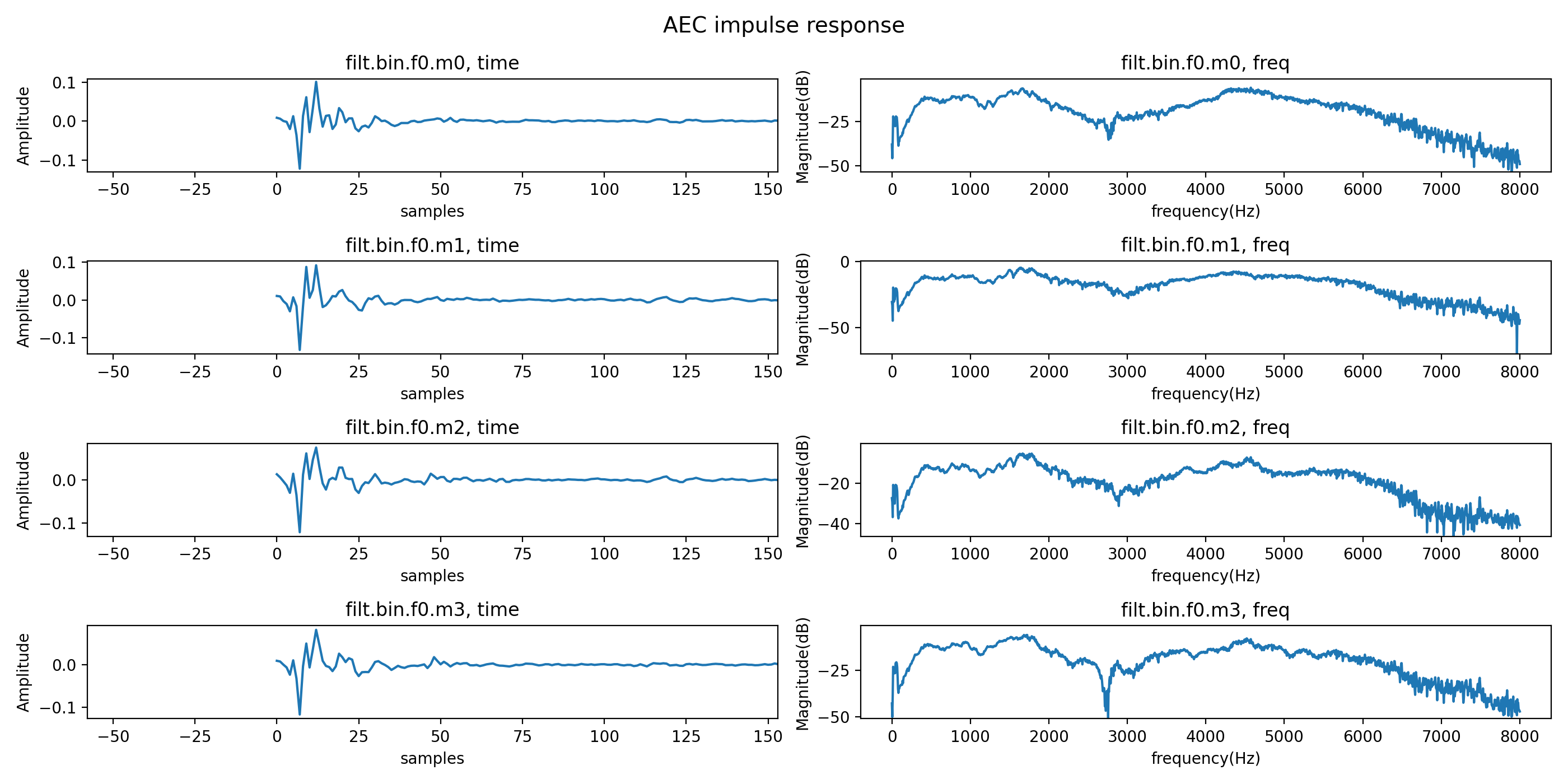

        这个图很熟悉吧，左图看到AEC在收敛，但是！！！收敛经历了大概几十个样本时间才收敛完成！这就是告诉我们自适应滤波器的学习是需要时间的！！

        滤波器在处理信号时，存在一个从“乱猜”到“精准预测”的过程。在达到收敛之前，系统的性能（如降噪能力、信号还原度）是逐渐提升的，而不是一蹴而就的。如果大家有兴趣，可以自行去研究下 自适应滤波器 RLS 算法和LMS算法的数学逻辑（此文章为了让没有信号与系统的同学也能看懂，此处略过）。

        综上述，我们得到了一个矛盾的问题，那就是：

        路径变化 -> AEC还没来得及收敛 -> 错误的线性消除 -> 无法有效消回声

        所以XVF3800采取了一个很巧妙的手段来对应这个问题：

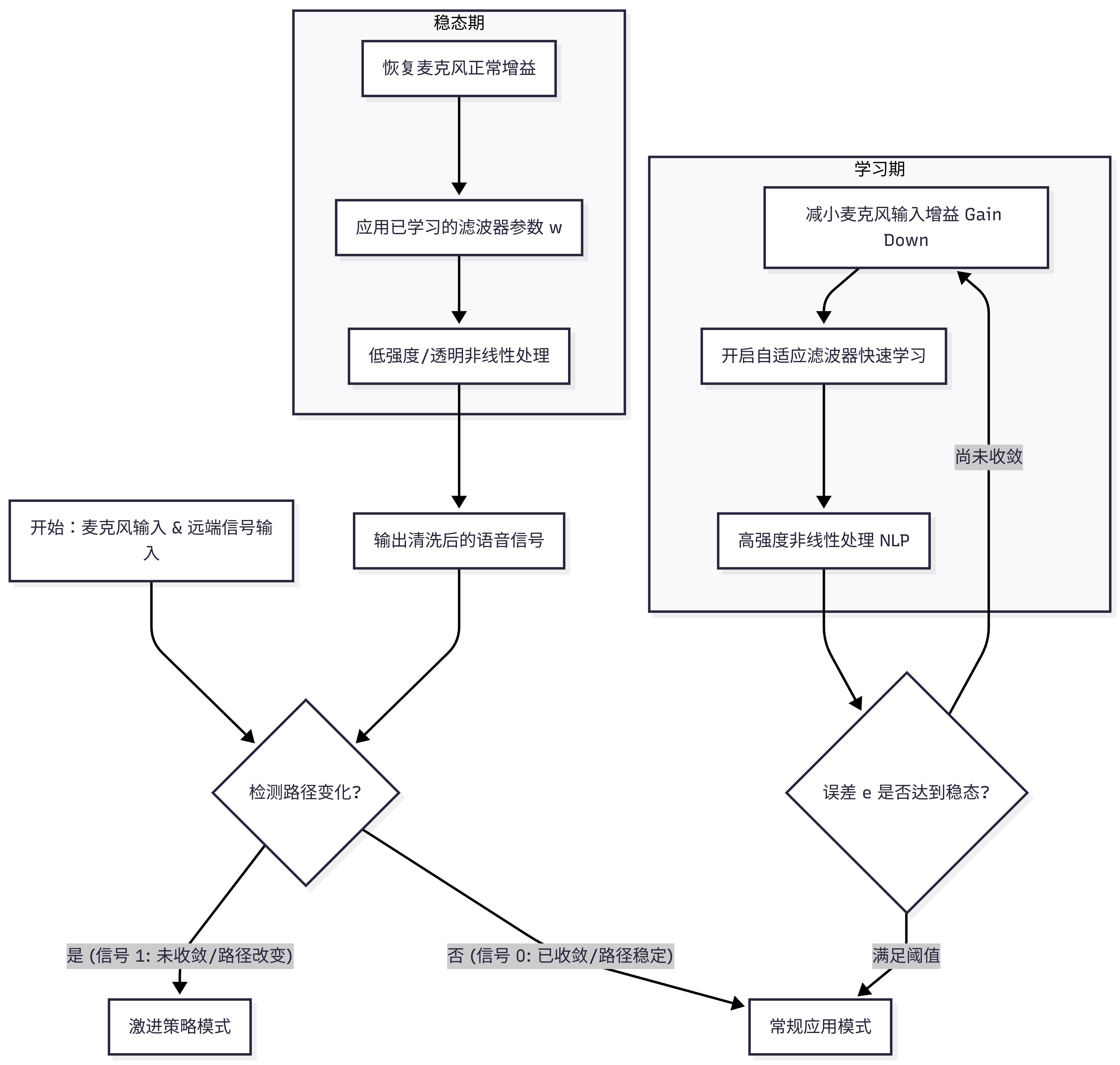

        先检测AEC的路径是否变化，如果收敛完成信号为0表示收敛完成，直接应用这个学习到的滤波器参数；如果检测到未完成收敛信号1，则表示AEC还在学习，采取比较激进的策略，减小麦克风输入的增益，直接减小回声进入麦克风的能量并等待收敛完成后再恢复对麦克风的抑制。

状态检测	信号标识	滤波器行为	麦克风处理（激进策略）
路径稳定/已收敛	0	锁定或应用当前权值向量	恢复增益：保持语音自然度，依赖线性滤波器抵消回声。
路径变化/未收敛	1	开启快速学习（如增大 LMS 步长）	强力抑制：直接降低 Mic 增益（Gain Reduction），牺牲部分近端语音，强制压低回声。

        AEC_PCD_COUPLINGI 此参数控制路径变化检测速率，取值范围为 0 到 1。

        将其设置为较低值会加快路径变化检测速度，但会增加双讲期间误报的风险。

        将其设置为较高值会减慢路径变化检测速度（并提高检测阈值，这意味着可能会漏掉一些细微的变化），但会降低双讲期间误报的风险。

1. 物理意义：时间常数的博弈

AEC_PCD_COUPLINGI 实际上定义了算法内部统计量的指数平滑权重。

• 设置为低值（如 0.2）： 算法的“记忆”很短，更看重当前的信号波动。如果回声路径瞬间改变（比如你拿书挡住了麦克风），残差能量飙升，算法会立刻捕捉到并标记 AECPATHCHANGE = 1。

• 设置为高值（如 0.8）： 算法倾向于相信“环境是稳定的”。它会对残差波动进行长周期的平均，只有当回声持续增大且无法消失时，它才承认路径确实变了。

2. 调试中的“误报”与“漏检”

在实际工程调试中，你需要关注以下两个极端情况：

风险 A：双讲（Double-Talk）导致的误报

• 现象： 当本地端（近端）有人说话时，由于自适应滤波器无法抵消人的声音，残差信号会变大。

• 逻辑误判： 如果 COUPLINGI 设置得太低，PCD 模块会误以为是“路径变了”，从而触发激进抑制。

• 后果： 本地说话人会感到声音被瞬间压低或切断（因为系统进入了保护模式），通话体验极差。

风险 B：细微路径变化导致的漏检

• 现象： 设备只是被轻微移动，或者有人在设备旁坐下改变了声学反射。

• 逻辑误判： 如果 COUPLINGI 设置得太高，系统认为这只是暂时的噪声抖动。

• 后果： 系统继续应用旧的滤波器参数，导致远端用户听到持续的“拖尾”回声，直到滤波器缓慢自收敛。

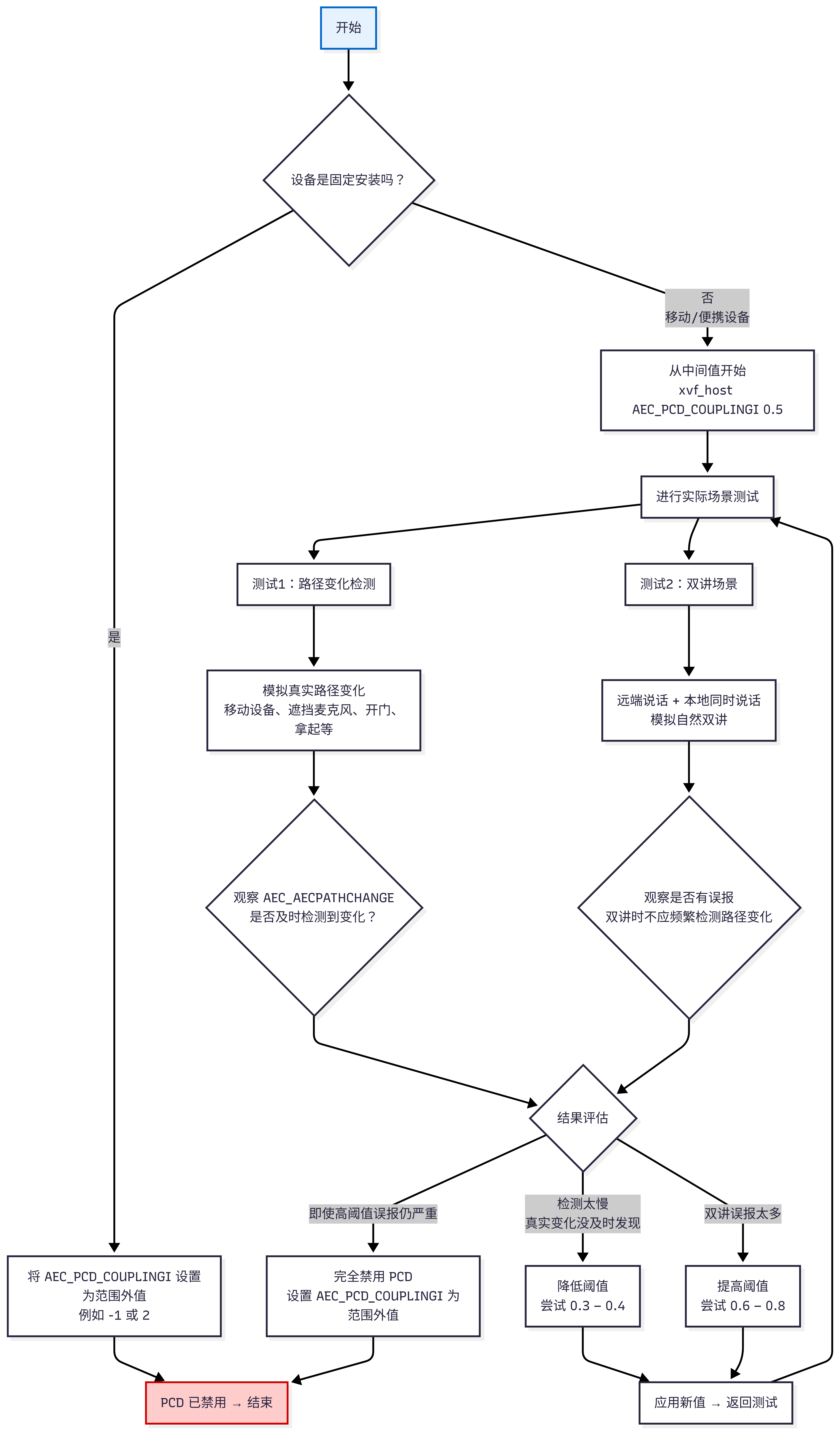

3.确定是否需要PCD

        如果设备是固定安装的，设置 AEC_PCD_COUPLINGI`为范围外值（-1 禁用）;如果设备是移动的，继续调优。

应用场景	AEC_PCD_COUPLINGI 推荐值	优先级权衡	典型适用产品/场景示例	备注说明
固定安装	范围外（禁用） 如 -1 / 2	完全禁用 PCD	会议室固定设备、桌面电话、车载固定麦克风	环境稳定，几乎无路径变化，无需检测，禁用可避免任何潜在误触发
移动设备（快速响应优先）	0.2 – 0.4	检测最快，容忍误报	手持对讲机、移动采访设备、AR/VR头显麦克风	路径变化频繁且需立即重置滤波器，误报导致的短暂回声可接受
移动设备（平衡型）	0.4 – 0.6	速度与稳定折中	智能手机免提、平板视频会议、便携蓝牙音箱	大多数消费级移动产品推荐起点，0.5 为最常用初始值
移动设备（稳定优先）	0.6 – 0.8	减少误报，检测稍慢	专业无线麦克风、直播设备、会议一体机（可移动）	双讲频繁或对回声敏感的场景，牺牲一点路径变化响应速度
双讲极其重要场景	0.7 – 0.9	最小化双讲误报	客服电话系统、远程医疗问诊、在线教育（师生互动）	优先保证双讲自然流畅，即使路径变化检测延迟，也比误重置滤波器更可接受
极端保守 / 禁用备用	0.9 – 1.0 或 范围外	几乎禁用 PCD	对任何回声/误重置零容忍的场景	最后手段：若所有值都有不可接受误报，直接禁用 PCD

        #######  此参数的调整必须高度依赖于具体情况和产品！！！

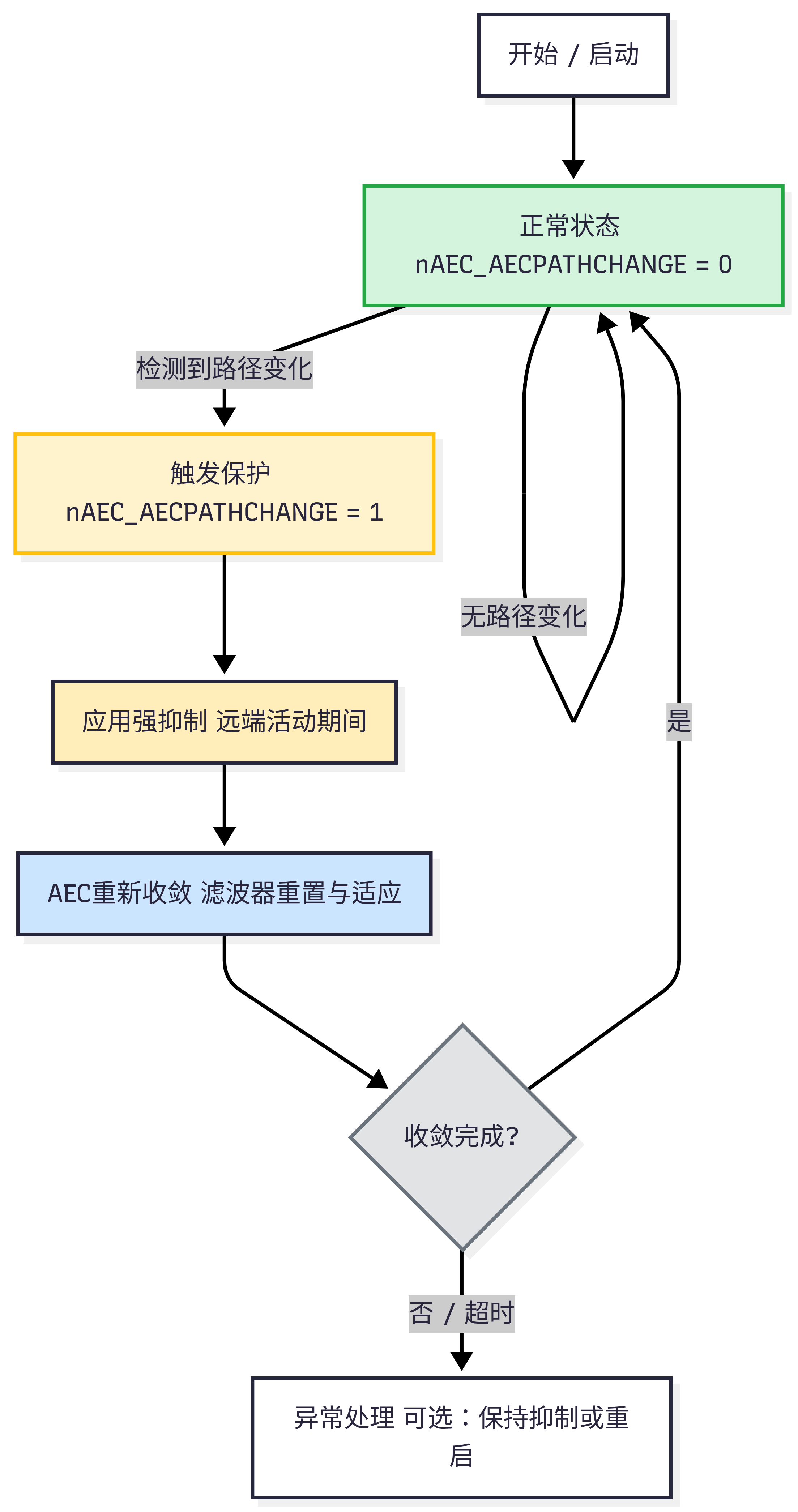

AEC_AECPATHCHANGE参数

        这个参数可以了解是否检测到了路径变化；读取到 1 值表示最近检测到了路径变化，并且在远端活动期间设备输出当前受到严重抑制。自动消除控制 (AEC) 重新收敛后，此参数将重置为 0。

    AEC_PCD_MINTHR 和 AEC_PCDP_MAXTHR 参数用于设置灵敏度阈值，其使用取决于设备的整体回波损耗估计值 (ERLE)。

        ERLE（Echo Return Loss Enhancement，回声返回损耗增强 / 回声消除增益）是声学回声消除（AEC, Acoustic Echo Cancellation）中最核心、最常用的客观性能指标之一。它直接量化了AEC算法对回声的额外抑制能力（单位：dB）。

        ERLE 衡量的是AEC 自适应滤波器对回声的衰减量，即“消除前回声功率” 与 “消除后残余回声功率”的比值（对数形式）：

或者更常见的写法（基于麦克风信号与误差信号）：

• d(n) ：麦克风采集信号（包含远端回声 + 近端语音 + 噪声）
• e(n) ：AEC 输出误差信号（理想情况下只剩近端语音）
• 只在远端单讲（far-end single talk）时计算才有意义（无近端语音干扰）

        ERLE 值越高 → 残余回声越小 → 消除效果越好

        对于 ERLE 较高的设备（意味着提供的参考信号与最终 AEC 残差之间的比率较高，因此消除效果也较强），请使用此AEC_PCD_MINTHR参数限制下限。将此值从默认值 0.02 降低将提高 PCD 的灵敏度。

        对于 ERLE 较低的设备，请使用此AEC_PCD_MAXTHR参数限制上限。将此值从默认值 0.2 降低将提高 PCD 的灵敏度。

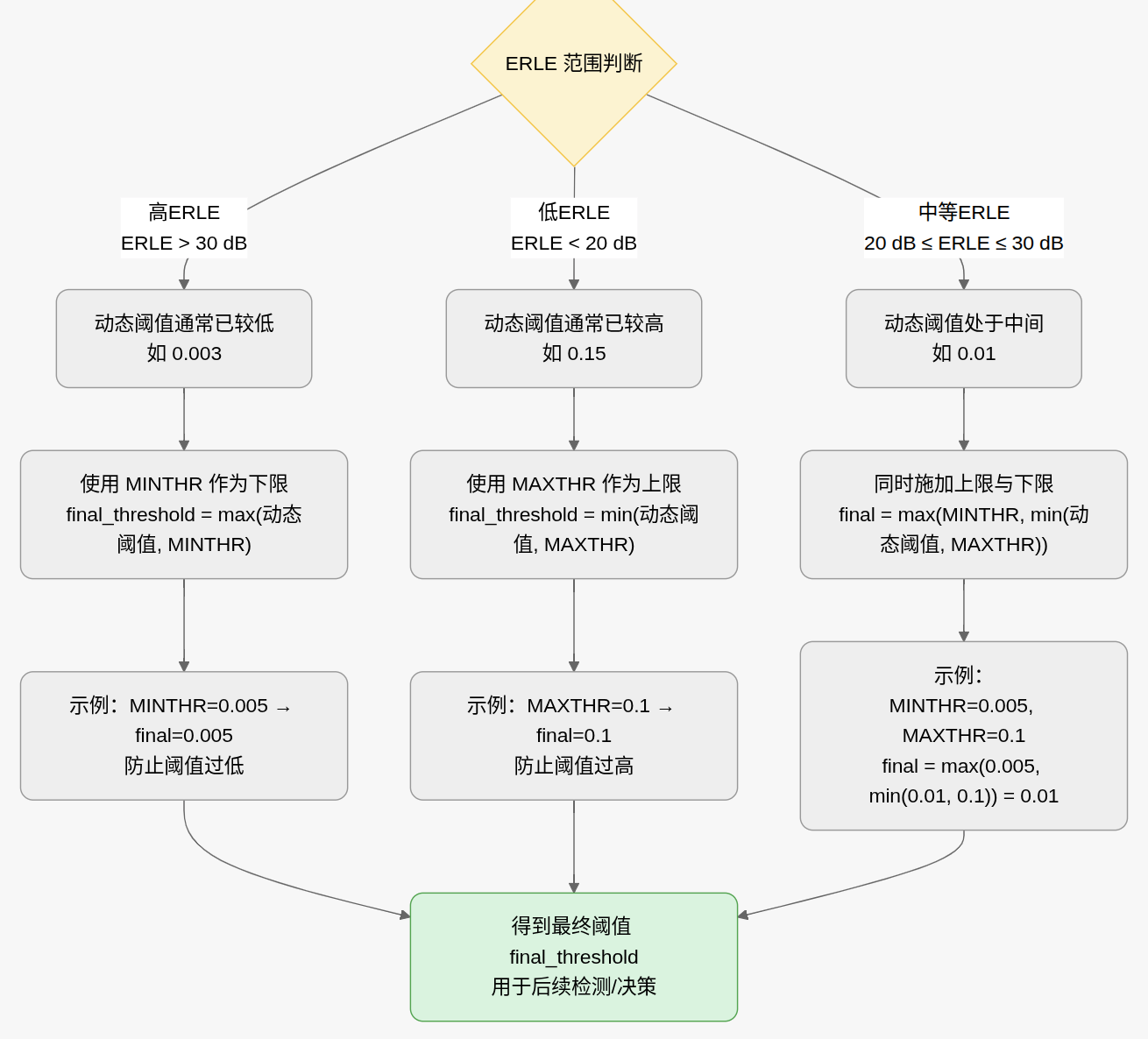

        这种机制的特点：

                高ERLE设备：动态阈值通常较低，MINTHR确保阈值不会太低（防止过度敏感）

                低ERLE设备：动态阈值通常较高，MAXTHR确保阈值不会太高（防止检测不到）

                两个参数都有效，但根据ERLE，其中一个起主要作用
